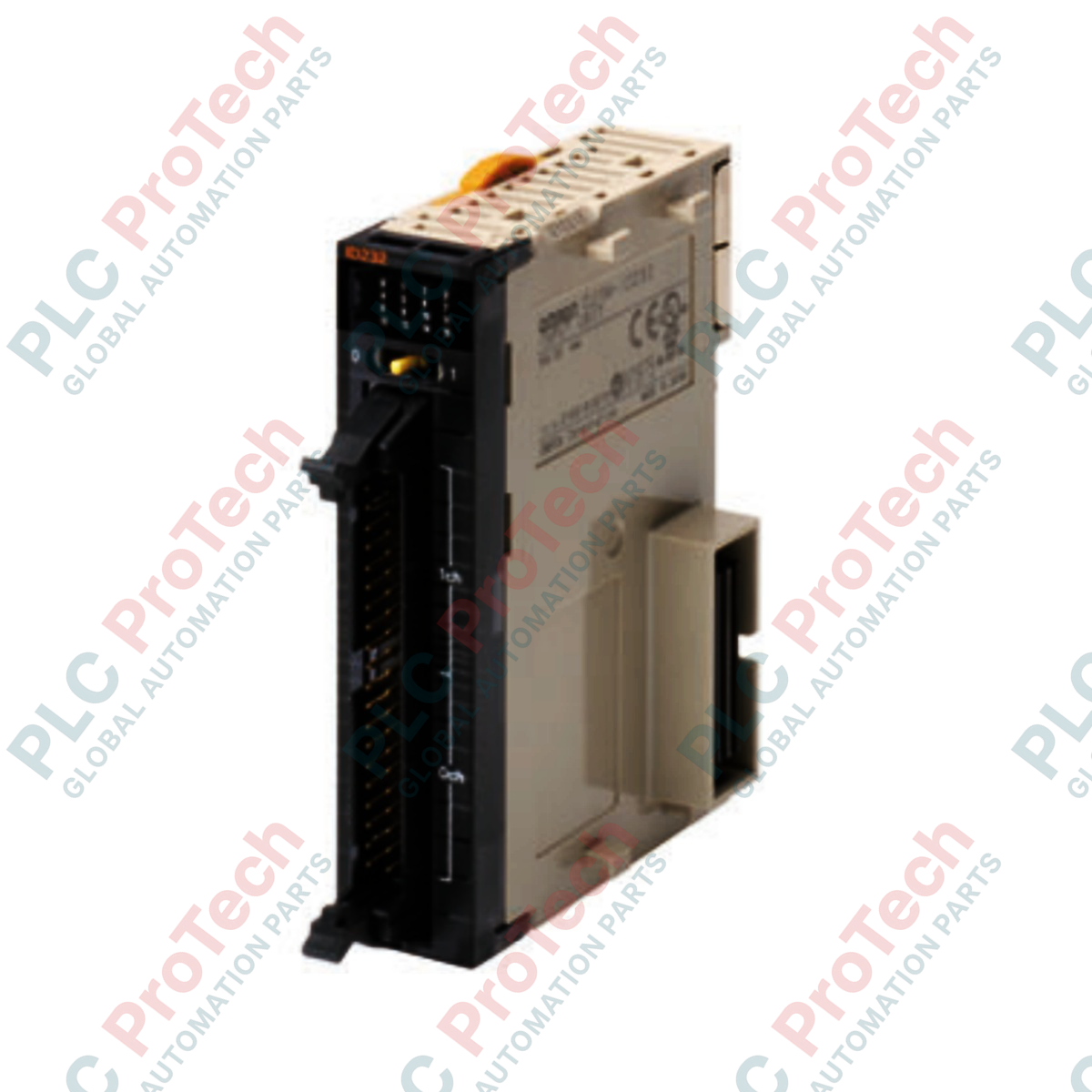

ยูนิตเอาต์พุตทรานซิสเตอร์ 32 จุด Omron CJ1W-OD234 SYSMAC ซีรีส์ CJ

คำอธิบาย

Omron CJ1W-OD234 คือยูนิตเอาต์พุตทรานซิสเตอร์ 32 จุดความหนาแน่นสูง ซึ่งออกแบบมาสำหรับแพลตฟอร์ม PLC ซีรีส์ SYSMAC CJ โมดูลนี้มีหน้าที่หลักในการจัดการสัญญาณเอาต์พุตแบบดิสครีตจากหน่วยประมวลผลกลาง และแปลงสัญญาณเหล่านั้นเป็นการสวิตช์ทางกายภาพผ่านวงจรทรานซิสเตอร์แบบ Sinking (NPN) โมดูลเชื่อมต่อโดยตรงผ่านรูปแบบขั้วต่อ MIL เฉพาะ เพื่อให้การเชื่อมต่อขั้วเป็นระเบียบและประหยัดพื้นที่ ด้วยแรงดันควบคุมพิกัด 24 VDC การ์ดนี้ควบคุมการทำงานของแอคชูเอเตอร์ภาคสนาม อุปกรณ์สั่งงาน และชุดรีเลย์คั่นกลาง โมดูลทำงานร่วมกับแร็กบัสโมดูลาร์มาตรฐานของ SYSMAC CJ1, CJ2 และรุ่นที่เกี่ยวข้องได้อย่างราบรื่น จึงเหมาะสำหรับเครื่องจักรประมวลผลอุตสาหกรรมแบบกระจายและแผงควบคุมส่วนกลาง

คุณสมบัติ

• การกำหนดค่าเอาต์พุตทรานซิสเตอร์แบบ Sinking ความหนาแน่นสูง 32 จุด บรรจุในแชสซีโมดูลาร์แบบบาง
• อินเทอร์เฟซขั้วต่อ MIL ในตัว ช่วยให้การเดินสายชุดสายไฟทำได้ง่ายและปราศจากข้อผิดพลาด
• การตอบสนองที่รวดเร็ว รองรับเวลาเปิดสูงสุด 15 µs และเวลาปิดสูงสุด 80 µs
• การกำหนดเส้นทางหลายวงจร ประกอบด้วย 2 วงจรแยกอิสระ โดยแต่ละวงจรมีจุดเอาต์พุต 16 จุดใช้สายร่วมเดียวกัน
• รองรับการควบคุมแต่ละจุดที่แข็งแกร่ง โดยจ่ายกระแสได้สูงสุด 0.5 A พร้อมความทนทานต่อกระแสกระชากชั่วขณะสูง

การใช้งาน

• ระบบสายพานลำเลียงคัดแยกความเร็วสูงแบบเมทริกซ์ และประตูควบคุมการคัดแยกวัสดุ
• เครื่องจักรบรรจุภัณฑ์อัตโนมัติ เครื่องโหลดหลายหัว และสายการบรรจุกล่อง
• ระบบประกอบหลายสถานี วาล์วนิวแมติกอัตโนมัติ และโต๊ะหยิบวางชิ้นงาน
• อุปกรณ์การผลิตเซมิคอนดักเตอร์และสายการผลิตในห้องปฏิบัติการแบบเฉพาะพื้นที่
• จิ๊กทดสอบชิ้นส่วนอิเล็กทรอนิกส์และแผงเสริมสำหรับระบบควบคุมแบบกระจาย

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะเอาต์พุต

ไดนามิก

ข้อกำหนดด้านพลังงาน

การป้องกัน

ทางกล

แนวทางการติดตั้ง

• การติดตั้งเข้ากับแร็ก: จัดแนวโมดูลให้ตรงกับบัสแบ็กเพลนของซีรีส์ CJ ที่อยู่ด้านล่าง เลื่อนยูนิตเข้าที่ให้แน่นจนกระทั่งคันโยกล็อกโครงสร้างสีเหลืองด้านบนและด้านล่างคลิกเข้าตำแหน่งอย่างสมบูรณ์
• การเดินสายคอนเน็กเตอร์ MIL: เสียบขั้วต่อสายไฟซ็อกเก็ต MIL ที่ประกอบไว้ล่วงหน้าเข้ากับช่องรับบนแผงด้านหน้าให้แน่น ตรวจสอบให้แน่ใจว่าคลิปยึดด้านข้างดีดออกด้านนอกและล็อกการเชื่อมต่อจนสุด เพื่อป้องกันการสั่นสะเทือนระหว่างการทำงาน
• การป้องกันวงจรภายนอก: เนื่องจากโมดูลเอาต์พุตนี้ไม่มีฟิวส์ป้องกันภายใน ให้ติดตั้งฟิวส์ภายนอกชนิดตัดวงจรเร็วที่เหมาะสมตามแนวสายแหล่งจ่ายไฟ เพื่อป้องกันสวิตช์ทรานซิสเตอร์ NPN จากการลัดวงจรของโหลดภาคสนามโดยไม่ตั้งใจ
• การแยกสัญญาณ: เดินสัญญาณเอาต์พุตดิจิทัลแรงดันต่ำ 24 VDC ผ่านแนวสายเคเบิลที่แยกจากสายไฟกระแสสูงหรือสาย VFD เพื่อลดการเหนี่ยวนำ EMI
• การต่อลงดินของแชสซี: เชื่อมต่อชุดแร็กหลักเข้ากับสายดินของแผงโดยตรงด้วยสายเคเบิลอิมพีแดนซ์ต่ำ ผ่านขั้วต่อลงดินของโมดูลแหล่งจ่ายไฟโดยเฉพาะ เพื่อรองรับการป้องกันทางไดอิเล็กทริกที่เหมาะสม

คำถามที่พบบ่อย

รูปแบบขั้วไฟฟ้าของขั้วต่อเอาต์พุตเป็นแบบใด

โมดูลนี้ใช้เอาต์พุตแบบซิงก์ ซึ่งหมายความว่าโมดูลจะสวิตช์ด้านลบ (NPN) ของวงจรโหลด DC ที่เชื่อมต่ออยู่

บล็อกนี้มีจุดเอาต์พุตกี่จุดที่ใช้สายร่วมหนึ่งเส้น

มี 32 จุดแบ่งออกเป็น 2 วงจรแยกจากกัน โดยแต่ละวงจรมีจุดเอาต์พุต 16 จุดที่ใช้สายรีเทิร์นร่วมกันหนึ่งเส้น

กลไกอินเทอร์เฟซทางไฟฟ้าสำหรับเชื่อมต่อสายไฟภาคสนามคืออะไร

โมดูลนี้ใช้คอนเน็กเตอร์ MIL แบบประหยัดพื้นที่ในตัว แทนเทอร์มินัลบล็อกแบบสกรูมาตรฐาน

โมดูลนี้มีฟิวส์ในตัวเพื่อป้องกันทรานซิสเตอร์เอาต์พุตจากการลัดวงจรหรือไม่

รุ่นนี้ไม่มีฟิวส์ภายใน ต้องรวมการป้องกันกระแสเกินภายนอกไว้ในการออกแบบการติดตั้ง

กระแสโหลดต่อเนื่องสูงสุดที่อนุญาตสำหรับจุดเอาต์พุตแต่ละจุดคือเท่าใด

แต่ละจุดสามารถรองรับกระแสโหลดต่อเนื่องได้สูงสุด 0.5 A

ความสามารถในการรองรับโหลดสูงสุดรวมของทั้งยูนิตพร้อมกันคือเท่าใด

โมดูลทั้งหมดรองรับกระแสไฟฟ้าสูงสุด 4 A สำหรับเอาต์พุตที่ทำงานอยู่ทั้งหมดรวมกัน

สวิตช์เอาต์พุตสามารถเปลี่ยนจากสถานะเปิดเป็นปิดได้เร็วเพียงใด

ความเร็วตอบสนองเมื่อเปิดอยู่ที่สูงสุด 15 ไมโครวินาที

ข้อกำหนดสำหรับวงจรแหล่งจ่ายไฟภายนอกมีอะไรบ้าง

ต้องใช้แหล่งจ่ายภายนอกที่จ่ายไฟ 20.4 ถึง 26.4 VDC และมีกำลังจ่ายขั้นต่ำ 110 mA

การ์ดนี้ใช้กระแสไฟฟ้าภายในจากแบ็กเพลนเท่าใด

การใช้กระแสไฟฟ้าภายในจากบัสแบ็กเพลนสูงสุด 220 mA

โมดูลนี้เพิ่มน้ำหนักทางกายภาพให้กับการจัดวางแร็ก PLC เท่าใด

น้ำหนักสุทธิรวมของตัวเรือนโมดูลสูงสุด 70 กรัม
