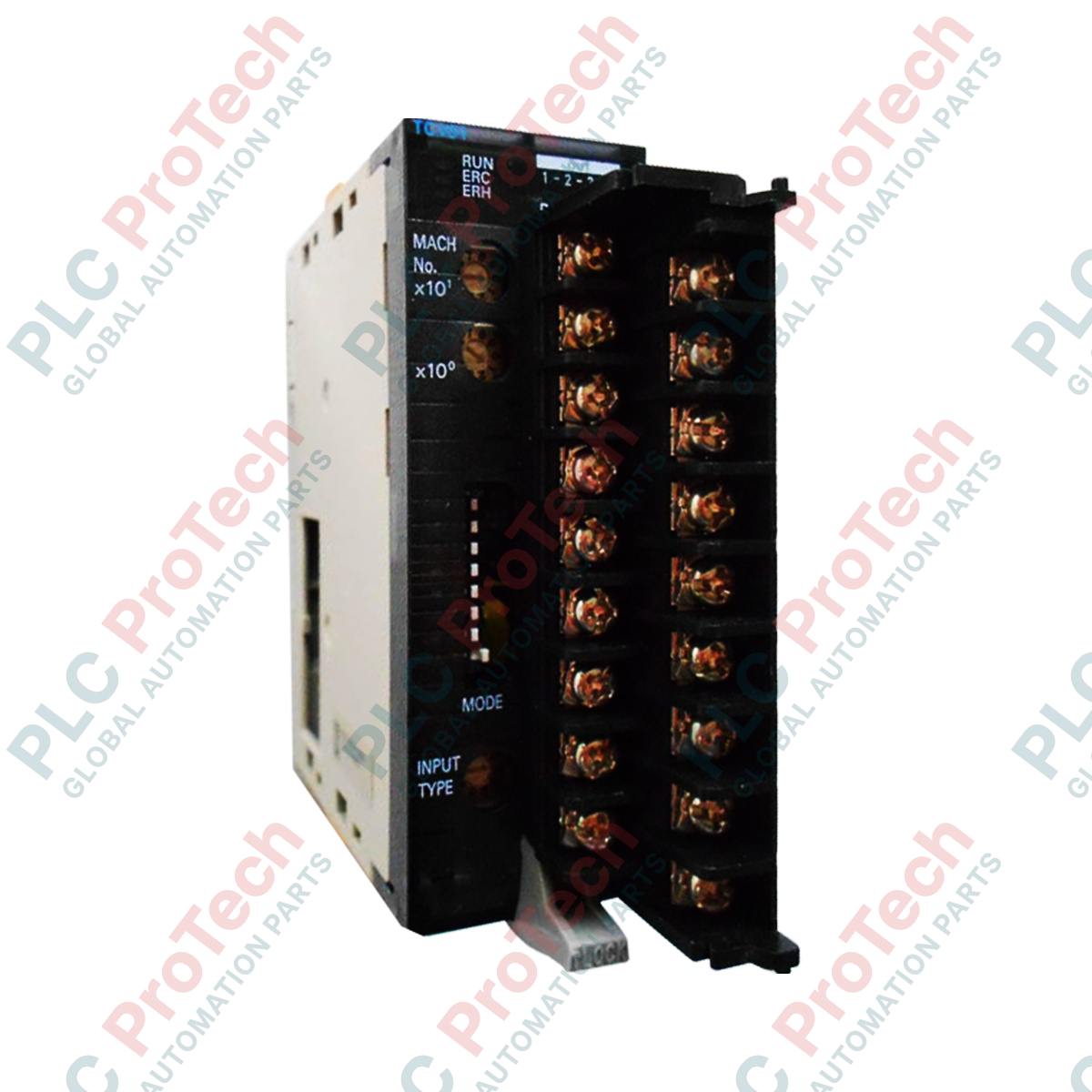

Omron CJ1W-TC101 สามารถจัดการกระบวนการความร้อนแบบวงปิด PID ความแม่นยำสูงได้สูงสุดสี่กระบวนการ เป็นโมดูล I/O พิเศษความหนาแน่นสูงของ CJ Series ที่ออกแบบมาเพื่อเชื่อมต่อโดยตรงกับเทอร์โมมิเตอร์วัดความต้านทานแพลทินัม โมดูลแบบหลายลูปนี้รวมฟังก์ชันของตัวควบคุมอุณหภูมิแยกกันสี่ตัวไว้ในสล็อต PLC เดียว ช่วยลดพื้นที่ติดตั้งในตู้และการเดินสายไฟ มาพร้อมอัลกอริทึมควบคุม 2-PID (สององศาอิสระ) ขั้นสูง ซึ่งช่วยลดการพุ่งเกินพร้อมคงประสิทธิภาพในการต้านทานการรบกวนได้อย่างมีประสิทธิภาพ การผสานรวมโดยตรงเข้ากับแบ็กเพลนของ CJ-series ช่วยให้เข้าถึงข้อมูลตัวแปรกระบวนการ ค่าจุดตั้ง และตัวแปรควบคุมได้ด้วยความเร็วสูง โดยไม่ต้องสื่อสารผ่านแลดเดอร์ที่ซับซ้อน จึงเหมาะอย่างยิ่งสำหรับงานทำความร้อนและทำความเย็นที่ต้องการความแม่นยำสูง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| การจัดประเภทโมดูล | ยูนิต I/O พิเศษตระกูล CJ |
| จำนวนลูปควบคุม | 4 ลูป |
| อินพุตเซ็นเซอร์ที่รองรับ | เทอร์โมมิเตอร์วัดความต้านทานแพลทินัม (Pt100, JPt100) แบบ 3 สาย |
| ประเภทเอาต์พุตควบคุม | โอเพนคอลเลกเตอร์ NPN (สูงสุด 100 mA ที่ 24 VDC) |
| คาบการสุ่มตัวอย่าง | 500 มิลลิวินาที (สำหรับทั้ง 4 ลูปรวมกัน) |
| ความแม่นยำในการวัด | สูงสุด +/-0.3% ของ PV หรือ +/-0.8 องศาเซลเซียส (ค่าใดมากกว่า) +/-1 หลัก |
| การใช้กระแสไฟฟ้าภายใน | 5 VDC ที่สูงสุด 250 mA (จ่ายผ่านแบ็กเพลน) |
| แหล่งจ่ายไฟภายนอก | 24 VDC +10%/-15%, สูงสุด 80 mA |
| วิธีการแยกวงจร | การแยกวงจรด้วยโฟโตคัปเปลอร์ระหว่างขาอินพุตกับวงจรภายใน PLC |
| ผู้ผลิต | บริษัท Omron Corporation |
| ประเทศผู้ผลิต | ญี่ปุ่น |
| น้ำหนักจัดส่ง (คำนวณ) | 0.35 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 15.0 ซม. x 12.0 ซม. x 5.0 ซม. |
CJ1W-TC101 ใช้เทอร์มินัลบล็อกแบบถอดได้ 18 จุด การกำหนดขามาตรฐานสำหรับอินพุตเทอร์โมมิเตอร์วัดความต้านทานแพลทินัม 4 ช่องและเอาต์พุต NPN มีดังนี้:
| ขาพินเทอร์มินัล | การกำหนด / ฟังก์ชันสัญญาณ | ขาพินเทอร์มินัล | การกำหนด / ฟังก์ชันสัญญาณ |
|---|---|---|---|
| A1 | อินพุต RTD ของลูป 1 (A) | B1 | อินพุต RTD ของลูป 3 (A) |
| A2 | อินพุต RTD ของลูป 1 (B) | B2 | อินพุต RTD ของลูป 3 (B) |
| A3 | อินพุต RTD ของลูป 1 (B') | B3 | อินพุต RTD ของลูป 3 (B') |
| A4 | อินพุต RTD ของลูป 2 (A) | B4 | อินพุต RTD ของลูป 4 (A) |
| A5 | อินพุต RTD ของลูป 2 (B) | B5 | อินพุต RTD ของลูป 4 (B) |
| A6 | อินพุต RTD ของลูป 2 (B') | B6 | อินพุต RTD ของลูป 4 (B') |
| A7 | เอาต์พุต NPN ของลูป 1 (+) | B7 | เอาต์พุต NPN ของลูป 3 (+) |
| A8 | เอาต์พุต NPN ของลูป 2 (+) | B8 | เอาต์พุต NPN ของลูป 4 (+) |
| A9 | จุดร่วมเอาต์พุต (0V) | B9 | จุดร่วมเอาต์พุต (0V) |
CJ1W-TC101 ออกแบบมาสำหรับ RTD แบบ 3 สาย (Pt100 และ JPt100) หากระบบของคุณใช้เทอร์โมคัปเปิล (เช่น Type K, J หรือ T) ต้องระบุรุ่นเทอร์โมคัปเปิล CJ1W-TC001 แทน สำหรับลูปที่ต้องการเอาต์พุตโอเพนคอลเลกเตอร์แบบ PNP (ซอร์ส) แทนเอาต์พุตแบบ NPN (ซิงก์) ให้พิจารณา CJ1W-TC102 โมดูลเหล่านี้สามารถถอดเปลี่ยนขณะระบบทำงานได้เฉพาะเมื่อแร็กถูกตัดไฟทั้งหมด และยังคงรองรับการแมปรีจิสเตอร์ที่เข้ากันได้เมื่อเปลี่ยนจาก CPU รุ่น CJ1G/H ไปเป็นโปรเซสเซอร์ CJ2M/H
เพื่อป้องกันข้อผิดพลาดในการวัดที่เกิดจากความต้านทานสายไฟไม่เท่ากัน สายสัญญาณทั้งสามเส้นของ RTD แต่ละตัวต้องมีความยาว ขนาดหน้าตัด และแนวการเดินสายเหมือนกัน หลีกเลี่ยงการเดินสายเซนเซอร์ RTD ในรางสายเดียวกับสายไฟมอเตอร์ 480 VAC หรือสาย VFD ความเร็วสูง เนื่องจากสัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูงจะทำให้ค่าอุณหภูมิดิบกระโดดหรือค่อย ๆ เบี่ยงเบน ส่งผลให้เกิดการสะสมของอินทิกรัลผิดพลาดในลูป 2-PID
เมื่อกำหนดค่าユนิตเป็นครั้งแรก ให้ใช้อินเทอร์เฟซการตั้งค่า IO Table ของ Omron CX-Programmer เพื่อกำหนดช่วงอินพุตและประเภทเซนเซอร์ การเปิดใช้ฟังก์ชัน Auto-Tuning (AT) ต้องทำเมื่อวงจรกระบวนการอยู่ในสภาวะคงที่และเย็น การทำออโตจูนระหว่างที่กระบวนการผันผวนจะทำให้พารามิเตอร์ PID ที่คำนวณได้รุนแรงเกินไป ส่งผลให้เกิดการแกว่งอย่างรุนแรงรอบจุดตั้งค่า
คำเตือนสำคัญอย่างยิ่ง: อันตรายจากไฟฟ้า
ต้องตัดการเชื่อมต่อแรงดันไฟฟ้าจ่ายหลักของแร็ก PLC และวงจรไฟเสริมภายนอก 24 VDC ทั้งหมดก่อนติดตั้ง ถอด หรือเดินสายเทอร์มินัลบล็อกของโมดูล การไม่ตัดไฟออกจากอุปกรณ์อาจทำให้อินพุตแอนะล็อกภายในเสียหายถาวร หรือทำให้เกิดข้อผิดพลาดบัสของ CPU PLC ที่คาดเดาไม่ได้
ติดตั้งโมดูล CJ1W-TC101 บนแบ็กเพลนของซีรีส์ CJ โดยเกี่ยวขอด้านล่างให้เข้าที่อย่างแน่นหนา แล้วกดขอด้านบนเข้าด้านในจนได้ยินเสียงคลิก
ตั้งแป้นหมุนหมายเลขยูนิตที่แผงด้านหน้าของโมดูลเพื่อกำหนดบล็อกการจัดสรรหน่วยความจำใน CPU (แต่ละยูนิตต้องใช้หมายเลขยูนิตสองหมายเลข)
ต่อสาย RTD ทั้งสามเส้นเข้ากับเทอร์มินัลบล็อกแบบถอดได้ตามผังที่กำหนด ต่อแหล่งจ่ายไฟเสริมภายนอก 24 VDC เข้ากับขั้ว A9 และ B9
ขันสกรูของเทอร์มินัลบล็อกทั้งหมดให้แน่นอย่างปลอดภัยด้วยแรงบิด 0.4 N-m เพื่อป้องกันข้อผิดพลาดจากหน้าสัมผัสหลวมภายใต้สภาวะที่มีการสั่นสะเทือนสูง
