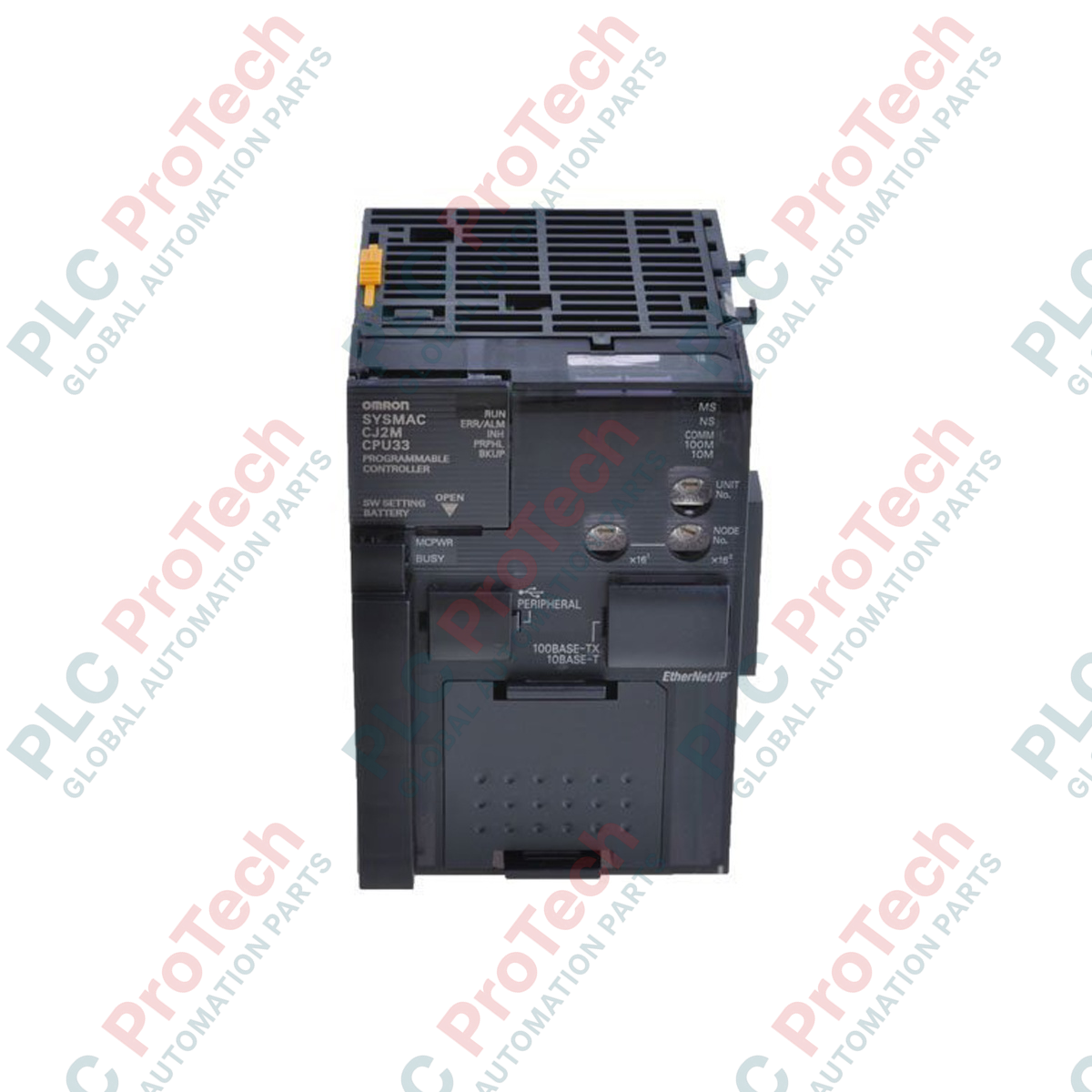

Manufacturer: Omron
Product No.: CJ2M-CPU33
Country of origin:ญี่ปุ่น
Product Type: โมดูล CPU PLC
Payment: T/T, Western Union
Weight: 190g
Dimensions: 90 มม. x 62 มม. x 84.5 มม.
Shipping port: Xiamen
Warranty: 12 months
ออกแบบมาเพื่อดำเนินการลอจิกที่ซิงโครไนซ์อย่างสูงภายในสถาปัตยกรรมระบบอัตโนมัติแบบกระจาย Omron CJ2M-CPU33 มอบการประมวลผลประสิทธิภาพสูงควบคู่กับการเชื่อมต่อเครือข่ายในตัว คอนโทรลเลอร์แบบโมดูลาร์นี้รวม อินเทอร์เฟซ EtherNet/IP โดยเฉพาะเข้ากับพอร์ต USB มาตรฐาน ช่วยให้เขียนโปรแกรม ตรวจสอบข้อมูล และแลกเปลี่ยนข้อมูลแบบเพียร์ทูเพียร์ผ่านเครือข่ายอุตสาหกรรมได้โดยตรงอย่างราบรื่น มาพร้อมเอนจินประมวลผลประสิทธิภาพสูงที่สามารถดำเนินการลอจิกพื้นฐานได้ภายในเวลาเพียง 40 นาโนวินาที (0.04 ไมโครวินาที) จึงเหมาะอย่างยิ่งสำหรับการขนถ่ายวัสดุความเร็วสูง เครื่องจักรบรรจุภัณฑ์ และระบบควบคุมการเคลื่อนที่แบบประสานงาน
Omron CJ2M-CPU33 จัดการการกำหนดค่าระบบที่ซับซ้อนด้วยการรองรับจุดอินพุต/เอาต์พุตดิจิทัลสูงสุด 2,560 จุด และติดตั้งโมดูล I/O ได้สูงสุด 40 โมดูลภายในแร็กขยายสูงสุด 3 แร็ก การกำหนดค่าหน่วยความจำในตัวรองรับ ความจุโปรแกรม 20K ขั้น และหน่วยความจำข้อมูล 64K คำ ทำให้มีพื้นที่เพียงพอสำหรับโปรแกรมแลดเดอร์แบบมีโครงสร้างและการจัดทำดัชนีตัวแปรจำนวนมาก ช่องเสียบบอร์ดเสริมแบบอนุกรมโดยเฉพาะช่วยให้ขยายระบบสำหรับการสื่อสารแบบอนุกรม RS-232C หรือ RS-422A/485 ได้อย่างยืดหยุ่น โดยไม่ต้องใช้ช่อง I/O มาตรฐานบนแบ็กเพลน
| พารามิเตอร์ / ข้อมูลจำเพาะ | ค่า / พิกัด |
|---|---|
| ผู้ผลิต | Omron |
| หมายเลขรุ่น | CJ2M-CPU33 |
| ความจุโปรแกรม | 20K ขั้นตอน |
| ความจุหน่วยความจำข้อมูล | 64K คำ (DM: 32K คำ, EM: 32K คำ x 1 แบงก์) |
| เวลาประมวลผลคำสั่ง LD | 0.04 ไมโครวินาที (40 ns) |
| ความจุอินพุต/เอาต์พุตดิจิทัลสูงสุด | 2,560 จุด |
| จำนวนยูนิตที่ติดตั้งได้สูงสุด | 40 ยูนิต (สูงสุด 3 แร็กขยาย) |
| การใช้กระแสไฟฟ้า (5 VDC) | 0.70 A (700 mA) |
| พอร์ตในตัว | EtherNet/IP (RJ45), USB 2.0 (Type B) |
| ช่องเสียบอุปกรณ์เสริม | ช่องเสียบบอร์ดอนุกรมเสริม 1 ช่อง |
| อุณหภูมิขณะทำงาน | 0 ถึง 55 degC (ไม่เกิดการควบแน่น) |
| ขนาด (สูง x กว้าง x ลึก) | 90 มม. x 62 มม. x 84.5 มม. |
| น้ำหนักสุทธิ | 0.19 กก. |
| น้ำหนักขนส่ง (คำนวณ) | 1.50 กก. |
| พอร์ตการเชื่อมต่อ | ประเภทคอนเน็กเตอร์ | การกำหนดฟังก์ชัน / คำอธิบาย |
|---|---|---|
| พอร์ต EtherNet/IP | RJ45 (มีชีลด์) | ชั้นกายภาพ 100Base-TX/10Base-T; รองรับลิงก์ข้อมูลแท็ก การสื่อสารข้อความ FINS และเครือข่ายอุตสาหกรรม |
| พอร์ตอุปกรณ์ต่อพ่วง | USB 2.0 Type B | อินเทอร์เฟซสำหรับโปรแกรมมิ่งบน PC โดยตรงสำหรับการกำหนดค่าด้วย CX-Programmer การอัปโหลด การดาวน์โหลด และการตรวจสอบแบบออนไลน์ |
| ช่องเสียบอุปกรณ์เสริม | อินเทอร์เฟซสำหรับบอร์ดเฉพาะ | รองรับบอร์ดสื่อสารอนุกรม RS-232C (CP1W-CIF01) หรือ RS-422A/485 (CP1W-CIF11/12) เสริม |
เมื่อโยกย้ายระบบรุ่นเก่าจากแพลตฟอร์ม CJ1W-CPU รุ่นเก่า CJ2M-CPU33 จะยกเลิกความจำเป็นในการใช้โมดูลเครือข่าย CJ1W-EIP21 ภายนอก โดยผนวกรวมชั้นกายภาพ EtherNet/IP เข้ากับบอร์ด CPU โดยตรง ตรวจสอบให้แน่ใจว่าใช้ CX-Programmer เวอร์ชัน 9.12 หรือสูงกว่า เพื่อให้รู้จักโปรไฟล์ฮาร์ดแวร์เป้าหมาย CJ2M-CPU33 หากเปลี่ยนจากซีรีส์ CJ2M-CPU1x โปรดทราบว่าแม้โปรแกรมผู้ใช้จะเข้ากันได้อย่างสมบูรณ์ แต่ต้องถ่ายโอนการกำหนดค่าแท็กเครือข่ายผ่านซอฟต์แวร์ Network Configurator for EtherNet/IP
โมดูล EtherNet/IP ในตัวรองรับการเชื่อมต่อได้สูงสุด 32 โหนดสำหรับลิงก์ข้อมูลแท็กแบบไซคลิก เมื่อออกแบบระบบที่มีชุดรีโมต I/O แบบกระจายหนาแน่น ให้ตั้งค่า Requested Packet Interval (RPI) อย่างรอบคอบ การกำหนดค่า RPI ต่ำกว่า 10 ms ให้กับอุปกรณ์ที่เชื่อมต่อมากกว่า 10 เครื่องอาจทำให้บัฟเฟอร์การสื่อสารขาดแคลนและงานไซคลิกทำงานเกินเวลา ตรวจสอบให้แน่ใจว่าได้คำนวณงบประมาณกำลังไฟ 5V DC ของชุดจ่ายไฟแร็ก (เช่น CJ1W-PA202) อย่างถูกต้อง โดย CJ2M-CPU33 ใช้กระแส 700 mA ซึ่งต้องหักออกจากขีดจำกัดกระแสรวมของบัสก่อนจัดสรรให้ยูนิต I/O มาตรฐานเสริม
ต้องตั้งค่าพารามิเตอร์ที่อยู่ IP เริ่มต้นผ่านพอร์ต USB โดยใช้ CX-Programmer ก่อนพยายามเชื่อมต่อผ่านอินเทอร์เฟซ TCP/IP เพื่อป้องกันการสูญเสียเฟรมอีเทอร์เน็ตจากสัญญาณรบกวนในสภาพแวดล้อมที่มีสนามแม่เหล็กไฟฟ้าสูง (เช่น ใกล้กับไดรฟ์ปรับความถี่) ให้ใช้สาย STP Cat5e แบบชีลด์สองชั้น และตรวจสอบให้แน่ใจว่าเปลือกโลหะ RJ45 เชื่อมต่ออย่างแน่นหนากับกราวด์แชสซีของราง DIN สำหรับการติดตั้งบอร์ดสื่อสารอนุกรม ให้ตรวจสอบเสมอว่าการ์ดเสริมเสียบเข้าที่และล็อกอยู่ในแชสซีก่อนจ่ายไฟให้ระบบ
คำเตือนสำคัญ:
ตัดการจ่ายไฟฟ้าทั้งหมดให้ชุดแร็กก่อนดำเนินการติดตั้ง ถอด หรือเดินสายยูนิต CPU การไม่ตัดไฟแบ็กเพลนจนหมดอาจทำให้ฮาร์ดแวร์เสียหายหรือโปรเซสเซอร์ภายในขัดข้องชั่วขณะ
