คำอธิบาย

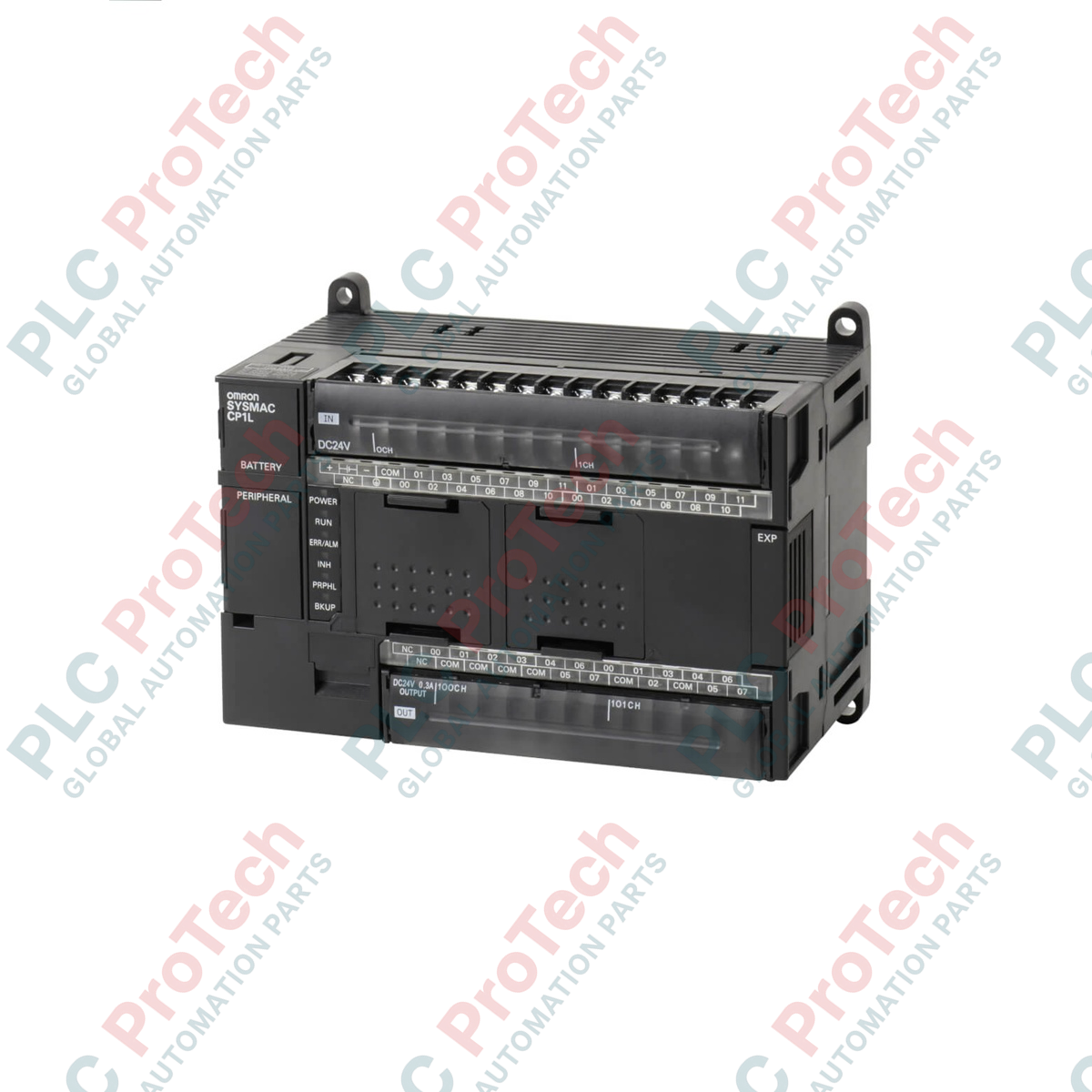

Omron CP1L-M40DT1-D เป็นคอนโทรลเลอร์ลอจิกแบบโปรแกรมได้ประสิทธิภาพสูงที่ออกแบบมาสำหรับงานระบบอัตโนมัติในอุตสาหกรรม ซึ่งต้องการความเร็วในการประมวลผลสูงและการรวมฟังก์ชันอย่างกะทัดรัด หน่วย CPU นี้มีความจุหน่วยความจำ 10K ขั้น และทำหน้าที่เป็นชุดควบคุมหลักสำหรับเครื่องจักรขนาดเล็กถึงขนาดกลาง มาพร้อม I/O ดิสครีตในตัว ประกอบด้วยอินพุต 24 จุดและเอาต์พุตทรานซิสเตอร์แบบจ่ายกระแส 16 จุด รวมถึงการเชื่อมต่ออีเทอร์เน็ตในตัวสำหรับการสื่อสารเครือข่ายทั้งในแนวนอนและแนวตั้ง คอนโทรลเลอร์รองรับฟังก์ชันควบคุมการเคลื่อนไหวผ่านเคาน์เตอร์ความเร็วสูงและเอาต์พุตพัลส์ จึงเข้ากันได้กับระบบเซอร์โวมาตรฐานและสถาปัตยกรรมระบบอัตโนมัติในโรงงาน

คุณสมบัติ

• การเชื่อมต่ออีเทอร์เน็ตในตัวสำหรับแลกเปลี่ยนข้อมูลและโปรแกรมระบบ
• หน่วยความจำภายในความจุ 10K ขั้นสำหรับลอจิกลำดับการทำงาน
• อินพุตเคาน์เตอร์ความเร็วสูง รองรับ 4 แกนที่ความถี่สูงสุด 100 kHz
• เอาต์พุตพัลส์เฉพาะ รองรับ 2 แกนที่ความถี่สูงสุด 100 kHz
• I/O ดิจิทัลภายในเครื่องจำนวน 40 จุด
• เอาต์พุตทรานซิสเตอร์แบบจ่ายกระแส เหมาะสำหรับขับวงจรควบคุม DC

การใช้งาน

• ระบบลำเลียงวัสดุและสายพานคัดแยก
• เครื่องจักรบรรจุภัณฑ์อัตโนมัติและระบบติดฉลาก
• แท่นกำหนดตำแหน่งแบบหลายแกนขนาดเล็กและชุดหยิบวาง
• เครื่องประกอบเฉพาะทางและสถานีงานผลิต
• อินเทอร์เฟซสำหรับตรวจสอบระบบสูบน้ำ ระบบ HVAC และระบบเสริม

ข้อมูลจำเพาะทางเทคนิค

ประสิทธิภาพ

ข้อกำหนดด้านแหล่งจ่ายไฟ

อินพุต/เอาต์พุต

การสื่อสาร

แนวทางการติดตั้ง

• การติดตั้งบนราง DIN: ยึดคอนโทรลเลอร์เข้ากับราง DIN มาตรฐานขนาด 35 มม. ภายในตู้ควบคุมอุตสาหกรรม โดยใช้คลิปล็อกในตัว
• ทิศทางการติดตั้งและการระบายความร้อน: ติดตั้งฮาร์ดแวร์ในแนวนอนเพื่อรักษาการไหลเวียนของอากาศแบบพาความร้อนในแนวตั้งผ่านส่วนประกอบภายใน
• ขั้วสายไฟ: ตรวจสอบให้แน่ใจว่าขั้วแรงดันไฟฟ้า DC ที่ขั้วต่อแหล่งจ่ายไฟถูกต้องก่อนจ่ายไฟให้วงจร
• การแยกสัญญาณ: เดินสาย I/O 24 VDC และสายสื่อสารอีเทอร์เน็ตให้ห่างจากสาย AC กำลังสูงหรือชุดขับมอเตอร์ เพื่อหลีกเลี่ยง EMI
• การต่อลงดิน: ต่อสายดินที่มั่นคงโดยตรงจากขั้วต่อสายดินสำหรับการทำงานไปยังจุดต่อลงดินที่มีอิมพีแดนซ์ต่ำ

คำถามที่พบบ่อย

• หน่วย CPU นี้มีเอาต์พุตประเภทใดให้ใช้งานบ้าง
• มีเอาต์พุตทรานซิสเตอร์แบบจ่ายกระแส 16 จุด (การกำหนดค่า PNP)
• อุปกรณ์นี้มีพอร์ตเครือข่ายในตัวหรือไม่
• ใช่ มีพอร์ตอีเทอร์เน็ตในตัวสำหรับการสื่อสารและการผสานรวมระบบ
• จำนวนจุด I/O ในตัวทั้งหมดเท่าใด
• อุปกรณ์นี้มีจุด I/O ในตัวทั้งหมด 40 จุด ประกอบด้วยอินพุต 24 จุดและเอาต์พุต 16 จุด
• ความจุหน่วยความจำโปรแกรมทั้งหมดเท่าใด
• ความจุหน่วยความจำของคอนโทรลเลอร์นี้อยู่ที่ 10K สเต็ป
• ฮาร์ดแวร์นี้ต้องใช้แหล่งจ่ายไฟประเภทใด
• ออกแบบมาให้ทำงานด้วยแหล่งจ่ายไฟ DC
• ความถี่สูงสุดของเคาน์เตอร์ความเร็วสูงคือเท่าใด
• เคาน์เตอร์ความเร็วสูงรองรับความถี่สูงสุด 100 kHz สำหรับ 4 แกนแยกอิสระ
• คอนโทรลเลอร์นี้สามารถขับเคลื่อนแกนการเคลื่อนที่ที่ควบคุมด้วยพัลส์ได้หรือไม่
• ใช่ มีเอาต์พุตพัลส์ 2 แกน ซึ่งรองรับความเร็วสูงสุด 100 kHz
• หน่วย CPU นี้อยู่ในซีรีส์ใด
• อยู่ในตระกูลคอนโทรลเลอร์แบบโปรแกรมได้ขนาดกะทัดรัด Omron CP1L
• เอาต์พุตทรานซิสเตอร์เป็นแบบดูดกระแสหรือจ่ายกระแส
• เอาต์พุตได้รับการกำหนดค่าอย่างชัดเจนให้ทำงานแบบจ่ายกระแส (PNP)
• จำเป็นต้องใช้ฮาร์ดแวร์พิเศษเพื่อใช้งานฟังก์ชันนับความเร็วสูงหรือไม่
• ไม่ใช่ เคาน์เตอร์ความเร็วสูง 4 แกนที่ 100 kHz ติดตั้งรวมอยู่ใน CPU โดยตรง
