ภาพรวมผลิตภัณฑ์

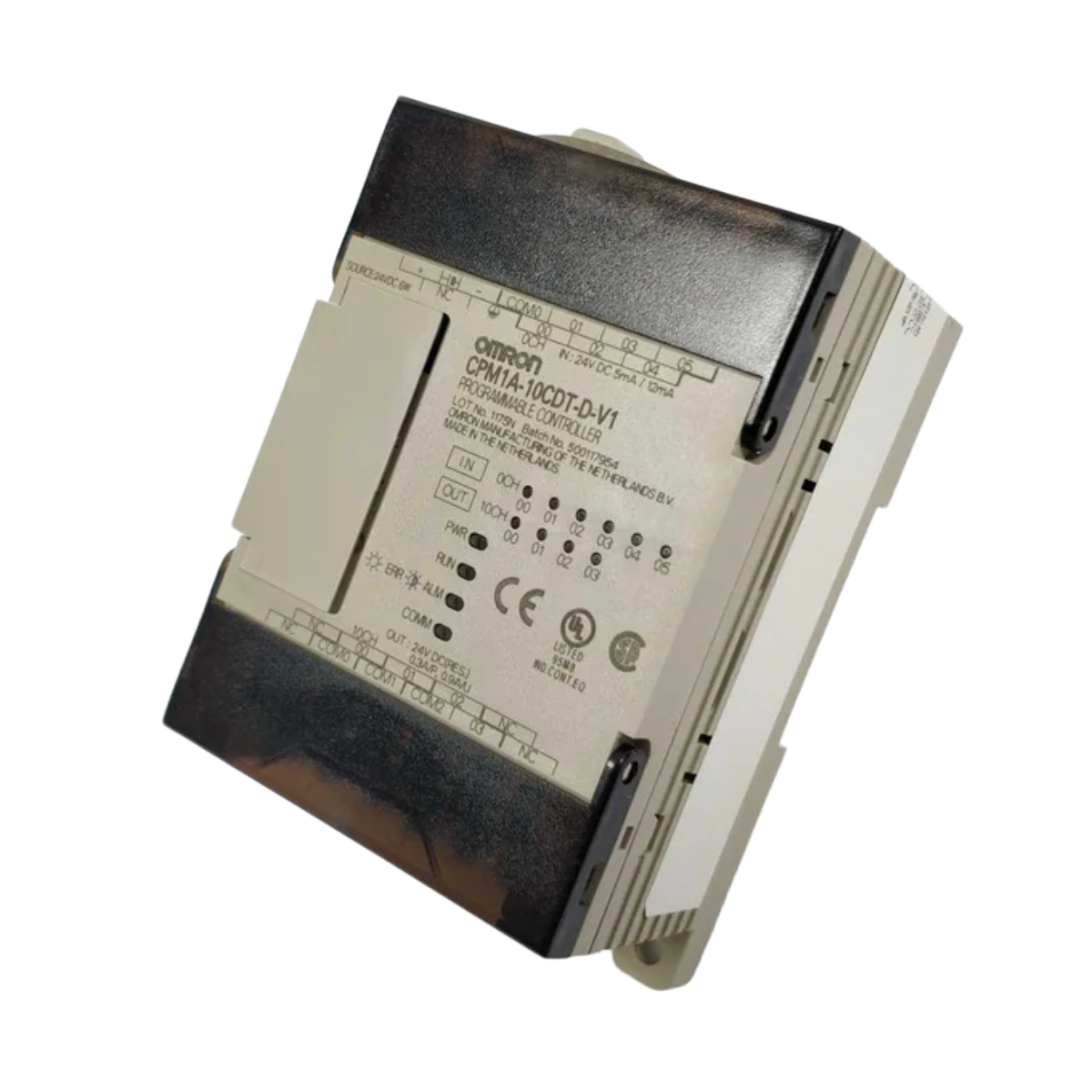

 Omron CPM1A-10CDT-D-V1 เป็นคอนโทรลเลอร์ระดับเริ่มต้นที่กะทัดรัดที่สุดในซีรีส์ CPM1A ออกแบบมาสำหรับระบบอัตโนมัติแบบ "จุดใช้งาน" อย่างง่ายที่ต้องการ I/O เพียงเล็กน้อย ด้วยอินพุตดิจิทัล 6 จุดและเอาต์พุตทรานซิสเตอร์ 4 จุด จึงเป็นโซลูชันที่คุ้มค่าสำหรับงานขนาดเล็ก เช่น เซ็นเซอร์ประตูอัตโนมัติ ปั๊มขนาดเล็ก และกลไกจัดตำแหน่งอย่างง่าย แม้จะมีขนาดกะทัดรัด (กว้างเพียง 66 มม.) แต่ CPM1A-10CDT-D-V1 ยังคงรักษาความเร็วในการประมวลผลสูงเช่นเดียวกับรุ่นที่ใหญ่กว่า (0.72 μs）) จึงให้ประสิทธิภาพที่เชื่อถือได้สำหรับงานที่ต้องการการตอบสนองตรงเวลา อุปกรณ์นี้สร้างขึ้นโดยเฉพาะสำหรับสภาพแวดล้อม 24 VDC และใช้เอาต์พุตทรานซิสเตอร์ NPN (ชนิดซิงก์) จึงเหมาะอย่างยิ่งสำหรับการสวิตช์ความเร็วสูงโดยไม่มีการสึกหรอทางกลที่มักเกิดกับโมดูลรีเลย์

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของ CPM1A-10CDT-D-V1 ได้รับการปรับให้เรียบง่ายเพื่อประสิทธิภาพ มีความจุโปรแกรม 2 kWord และหน่วยความจำข้อมูล 1 kWord ซึ่งเพียงพอสำหรับงานควบคุมเครื่องจักรแบบอิสระส่วนใหญ่

ในฐานะโมดูลแบบ "Sinking" (NPN) เอาต์พุตจะทำหน้าที่เป็นสวิตช์ไปยังรางลบ (0V) ซึ่งเป็นมาตรฐานทั่วไปในสภาพแวดล้อมอุตสาหกรรมที่ใช้เซ็นเซอร์จำนวนมาก แม้รุ่นนี้ จะไม่รองรับโมดูลขยาย แต่มีฟังก์ชันในตัวที่มีประโยชน์สูง ได้แก่ อินพุตเอ็นโคเดอร์ 5 kHz สำหรับตรวจสอบความเร็วหรือตำแหน่ง และเอาต์พุตพัลส์ 2 kHz สำหรับควบคุมไดรเวอร์มอเตอร์สเต็ปเปอร์ขนาดเล็ก ส่วนต่อท้าย "V1" หมายถึงการปรับปรุงฮาร์ดแวร์ที่ให้เสถียรภาพและความน่าเชื่อถือสูงกว่าซีรีส์ดั้งเดิม

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

คำถามที่ 1: เนื่องจากรุ่นนี้ไม่รองรับการขยาย ฉันจะเพิ่ม I/O ได้อย่างไร

คำตอบ: หากโครงการของคุณมีขนาดเกิน 10 จุด I/O คุณจะต้องอัปเกรดเป็นรุ่น CPM1A-20 หรือ CPM1A-30 รุ่น 10 จุดได้รับการออกแบบทางกายภาพให้เป็นคอนโทรลเลอร์ปลายทางที่ไม่สามารถขยายได้และมีต้นทุนต่ำ

คำถามที่ 2: อุปกรณ์ภาคสนามใดที่ใช้งานร่วมกับเอาต์พุตแบบ "Sinking" ได้

คำตอบ: ควรใช้โหลด (เช่น รีเลย์หรือโซลินอยด์) ที่มีการเชื่อมต่อแบบ "ขั้วบวกร่วม" PLC จะจัดเตรียมเส้นทางไปยังขั้วลบ (0V) เพื่อทำให้วงจรสมบูรณ์ ซึ่งเป็นมาตรฐานสำหรับทรานซิสเตอร์ชนิด NPN

คำถามที่ 3: โปรแกรมใช้งานร่วมกับรุ่น CPM1A อื่นได้หรือไม่

คำตอบ: ได้ โปรแกรมที่เขียนสำหรับรุ่น 10 จุดสามารถอัปโหลดและใช้งานกับรุ่น CPM1A ที่มีขนาดใหญ่กว่า (เช่น รุ่น 30 จุด) ได้ โดยต้องแมปที่อยู่ I/O ใหม่ให้ตรงกับฮาร์ดแวร์ที่มีขนาดใหญ่กว่า

คู่มือด้านวิศวกรรมและการติดตั้ง

• การเดินสายแบบกะทัดรัด: เนื่องจากตัวเครื่องมีความกว้างเพียง 66 มม. ทำให้พื้นที่เข้าถึงขั้วต่อค่อนข้างจำกัด ใช้สาย $0.5$ ถึง $1.25$ $\text{mm}^2$ พร้อมปลอกย้ำหุ้มฉนวน เพื่อให้การติดตั้งเรียบร้อยและป้องกันเส้นลวดหลุดลุ่ยลัดวงจรระหว่างแหล่งจ่าย 24 VDC กับขั้ว I/O

• ลอจิกเอาต์พุตพัลส์: เอาต์พุตพัลส์ 2 kHz เหมาะสำหรับการกำหนดตำแหน่งความเร็วต่ำ หากไดรเวอร์สเต็ปเปอร์ของคุณต้องการสัญญาณความถี่สูงกว่าเพื่อการทำงานที่ราบรื่น ควรตรวจสอบให้แน่ใจว่าอัตราทดเกียร์คำนวณโดยอิงจากขีดจำกัด 2 kHz นี้ เพื่อหลีกเลี่ยงการเคลื่อนที่ของมอเตอร์แบบ "กระตุก"

• แนวทางการติดตั้ง: อุปกรณ์นี้ออกแบบมาสำหรับการติดตั้งบนราง DIN ด้วยน้ำหนักที่เบา (0.30 กก.) ควรตรวจสอบให้แน่ใจว่าคลิปยึดราง DIN ล็อกเข้าที่อย่างแน่นหนา ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง ให้ติดตั้งตัวหยุดปลายรางเพิ่มเติมเพื่อป้องกันไม่ให้ PLC เลื่อนไปตามราง

ข้อได้เปรียบทางวิศวกรรม

CPM1A-10CDT-D-V1 โดดเด่นด้วยการออกแบบที่ "ติดตั้งได้ทุกที่" เป็นหนึ่งใน PLC ระดับอุตสาหกรรมที่มีขนาดเล็กที่สุดในตลาด จึงสามารถติดตั้งไว้ภายในตู้ควบคุมขนาดเล็ก หรือแม้แต่ติดตั้งโดยตรงบนโครงเครื่องจักรได้ เอาต์พุตทรานซิสเตอร์รองรับการสวิตช์ความถี่สูง ซึ่งเป็นข้อได้เปรียบสำคัญเหนือไมโคร PLC แบบรีเลย์ที่อาจขัดข้องหลังการทำงานเพียงไม่กี่ล้านรอบ นอกจากนี้ การมีเคาน์เตอร์ความเร็วสูง (5 kHz) ในอุปกรณ์ขนาดเล็กเช่นนี้ยังช่วยให้ตรวจสอบจำนวนการผลิตหรือความเร็วสายพานลำเลียงได้อย่างแม่นยำ โดยมีต้นทุนเพียงบางส่วนเมื่อเทียบกับระบบ PLC ขนาดเต็ม
