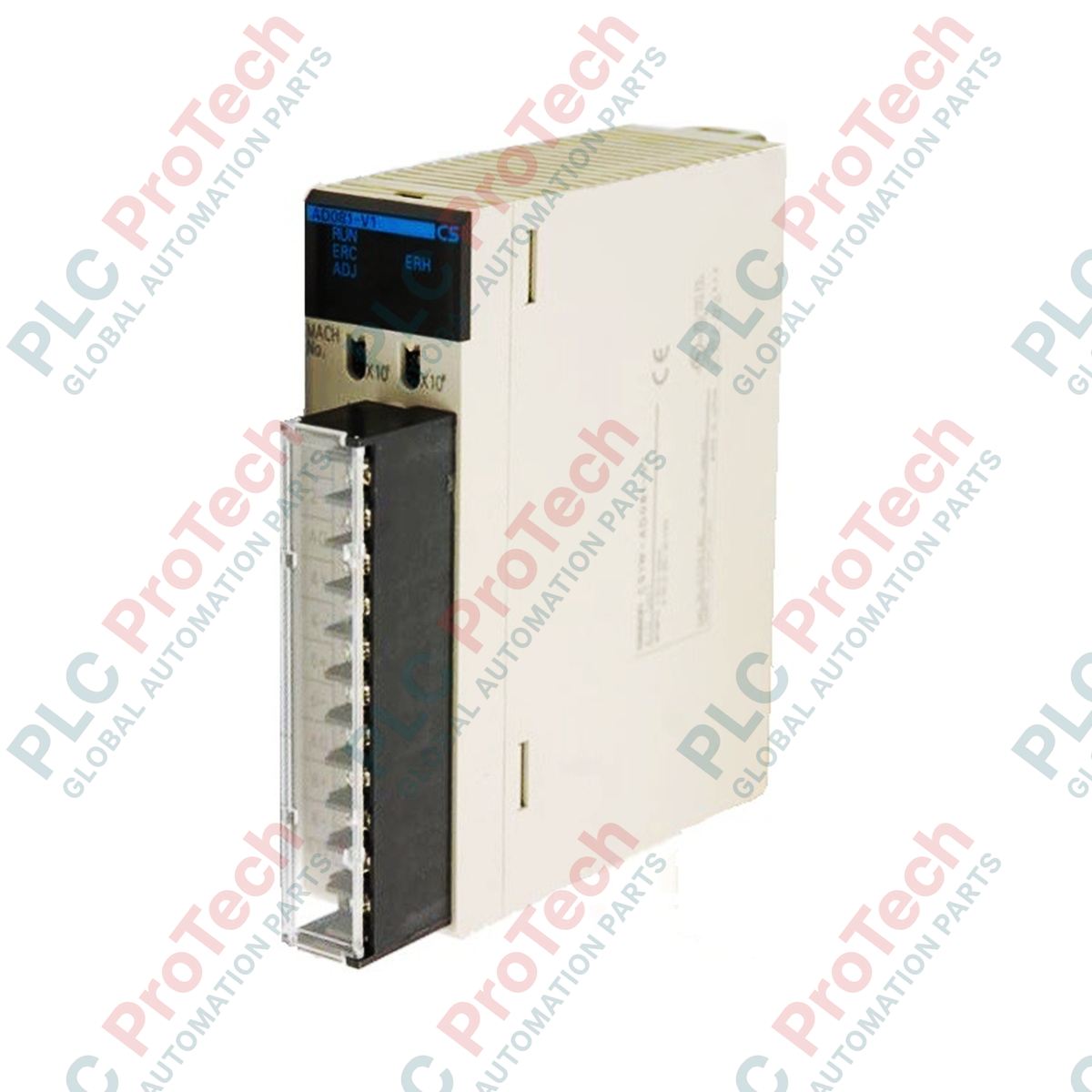

ออกแบบมาเพื่อการผสานรวมอย่างราบรื่นเข้ากับแบ็กเพลน PLC ซีรีส์ CS ของ Sysmac ยูนิตอินพุตแอนะล็อก Omron CS1W-AD081-V1 ให้การแปลงสัญญาณแอนะล็อกเป็นดิจิทัลแบบหลายช่องสัญญาณความหนาแน่นสูง ยูนิต I/O พิเศษนี้รองรับ ช่องอินพุตแอนะล็อกอิสระ 8 ช่อง ช่วยให้เชื่อมต่อกับเซนเซอร์อุตสาหกรรม ทรานสมิตเตอร์ และโฟลว์มิเตอร์ได้โดยตรง แต่ละช่องสามารถกำหนดค่าแยกกันสำหรับช่วงสัญญาณที่หลากหลาย จึงให้ความยืดหยุ่นสูงสุดแก่ระบบโดยไม่ต้องใช้อุปกรณ์ปรับสภาพสัญญาณเฉพาะ โมดูลนี้มีโปรไฟล์การแปลงความละเอียดสูงที่เลือกได้และพารามิเตอร์การกรองสัญญาณรบกวนที่มีประสิทธิภาพ เพื่อส่งค่าตัวแปรกระบวนการที่สะอาดและเชื่อถือได้ไปยังแร็ก CPU
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| หมายเลขรุ่น | CS1W-AD081-V1 |
| ประเภทของยูนิต | ยูนิต I/O พิเศษซีรีส์ CS |
| จำนวนอินพุตแอนะล็อก | อินพุต 8 ช่อง (ไม่มีการแยกวงจรระหว่างช่องสัญญาณ แต่แยกวงจรจากบัส PLC) |
| ช่วงสัญญาณอินพุต (แรงดัน) | 1 ถึง 5 V, 0 ถึง 5 V, 0 ถึง 10 V, -10 ถึง +10 V |
| ช่วงสัญญาณอินพุต (กระแส) | 4 ถึง 20 mA |
| ความละเอียดในการแปลง | 1/8,000 (ตั้งค่าเป็น 1/4,000 ได้ผ่านพารามิเตอร์ DM) |
| ความเร็วในการแปลง | สูงสุด 250 ไมโครวินาที/จุด (ตั้งค่าได้ถึง 1 มิลลิวินาที/จุด) |
| ขั้วต่อสายไฟภายนอก | เทอร์มินัลบล็อกแบบถอดได้ 21 จุด (สกรู M3 แบบยกตัวเอง) |
| การใช้พลังงานภายใน | สูงสุด 120 mA ที่ 5 VDC, สูงสุด 90 mA ที่ 26 VDC |
| อุณหภูมิขณะทำงาน | 0 ถึง 55 องศาเซลเซียส |
| ประเทศผู้ผลิต | ญี่ปุ่น |
| น้ำหนักจัดส่ง (คำนวณ) | 3.0 กก. (รวมวัสดุป้องกันระหว่างการขนส่งและกล่อง OEM เดิม) |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 155 x 135 x 45 มม. |
CS1W-AD081-V1 เป็นรุ่นทดแทนโดยตรงสำหรับโมดูล CS1W-AD081 รุ่นเก่าที่ไม่ใช่ V1 ส่วนต่อท้าย "V1" ระบุถึงความสามารถในการกรองภายในที่ได้รับการปรับปรุง และโพรโทคอลการสื่อสารกับบัส CPU ที่ได้รับการเพิ่มประสิทธิภาพ เมื่อย้ายแอปพลิเคชันรุ่นเก่ามาใช้ฮาร์ดแวร์ V1 นี้ โปรดตรวจสอบให้แน่ใจว่าตาราง I/O ใน CX-Programmer ได้รับการอัปเดตให้ตรงกับรุ่น V1 เพื่อป้องกันข้อผิดพลาดจากการกำหนดค่าไม่ตรงกัน (ข้อผิดพลาด I/O ประเภท H) ระหว่างการดาวน์โหลดฮาร์ดแวร์
โปรดทราบว่าช่องสัญญาณบน CS1W-AD081-V1 แยกวงจรออกจากบัสลอจิก PLC ภายใน แต่ ไม่ได้แยกออกจากกันระหว่างช่องสัญญาณ ช่องสัญญาณใช้สายกราวด์ร่วมกัน (COM) หากคุณเชื่อมต่อตัวส่งสัญญาณภาคสนามที่มีศักย์กราวด์ต่างกัน หรือใช้ตัวส่งสัญญาณแบบแอ็กทีฟที่ใช้ไฟจากลูปโดยไม่มีแบริเออร์แยกวงจร 3 ทาง จะเกิดกราวด์ลูป ซึ่งจะทำให้ค่าที่อ่านได้จากสัญญาณแอนะล็อกผิดเพี้ยน และอาจทำให้วงจรมัลติเพล็กเซอร์ของโมดูลเสียหายได้ หากโครงการกำหนดให้ต้องมีการแยกวงจรระหว่างช่องสัญญาณ คุณต้องใช้ตัวแปลงสัญญาณแยกวงจรภายนอก หรือเปลี่ยนไปใช้โมดูลแอนะล็อกซีรีส์ที่แยกวงจรอย่างสมบูรณ์
ในการกำหนดค่าช่องสำหรับอินพุตกระแส 4 ถึง 20 mA ต้องเชื่อมต่อเทอร์มินัลอินพุตแรงดัน (V IN) กับเทอร์มินัลอินพุตกระแส (I IN) ด้วยสายจัมเปอร์บนเทอร์มินัลบล็อกแบบถอดได้ การลัดวงจรนี้จะเชื่อมต่อตัวต้านทานชันท์ความแม่นยำภายในขนาด 250 โอห์ม หากไม่เชื่อมต่อเทอร์มินัลเหล่านี้ขณะเลือกโหมดกระแสในการกำหนดค่าซอฟต์แวร์ จะทำให้เกิดแฟล็กอินพุตอยู่นอกช่วง ต้องใช้สายเคเบิลคู่บิดเกลียวมีชีลด์สำหรับสายแอนะล็อกทั้งหมด และควรต่อลงกราวด์ชีลด์ที่จุดกราวด์ที่สะอาดเพียงจุดเดียว (เทอร์มินัล GR) ด้านแผง PLC
ตัดพลังงานของแร็ก PLC, CPU และแหล่งจ่ายไฟภายนอกทั้งหมดที่เชื่อมต่อกับอุปกรณ์ภาคสนามออกโดยสมบูรณ์ทุกครั้ง ก่อนติดตั้งหรือถอดโมดูลอินพุตแอนะล็อก หรือถอด/ต่อเทอร์มินัลบล็อก M3 การดำเนินการแบบถอดเปลี่ยนขณะมีไฟจะทำให้วงจรทรานซีฟเวอร์บัสภายในเสียหายอย่างไม่สามารถซ่อมแซมได้ และทำให้การรับประกันของผู้ผลิตเป็นโมฆะทันที
การกำหนดหมายเลขยูนิต: ตั้งสวิตช์หมุนสองตัวบนแผงด้านหน้าของ CS1W-AD081-V1 เพื่อเลือกหมายเลขยูนิต (MACH No.) ที่ต้องการภายในช่วงที่อนุญาต (0 ถึง 95) ตรวจสอบให้แน่ใจว่าหมายเลขดังกล่าวไม่ซ้ำกับยูนิต I/O พิเศษที่มีอยู่บนบัสเดียวกัน
การติดตั้งยูนิตเข้ากับแบ็กเพลน: จัดตะขอด้านล่างของโมดูลให้ตรงกับช่องบนแบ็กเพลน แล้วหมุนโมดูลขึ้นจนเข้าที่อย่างแน่นหนา ขันสกรูยึดด้านบนเพื่อให้มั่นใจว่ามีการต่อลงกราวด์และการเชื่อมต่อทางกลที่แข็งแรง
การต่อสัญญาณภาคสนาม: ต่อสายเซนเซอร์ภาคสนามเข้ากับเทอร์มินัลบล็อกแบบถอดได้ 21 จุด สำหรับอินพุตกระแส ให้ตรวจสอบว่าจัมเปอร์ลัดวงจร V IN และ I IN ติดตั้งแน่นหนา ขันสกรูเทอร์มินัล M3 ทั้งหมดด้วยแรงบิด 0.5 N-m
การดาวน์โหลดพารามิเตอร์ซอฟต์แวร์: ใน CX-Programmer ให้เปิดตาราง IO ลงทะเบียนโมดูล แล้วเข้าเมนู "การตั้งค่าหน่วย I/O พิเศษ" เพื่อเปิดใช้งานแต่ละช่อง เลือกค่าช่วง และระบุความเร็วในการแปลง ก่อนดำเนินการดาวน์โหลดไปยัง CPU
