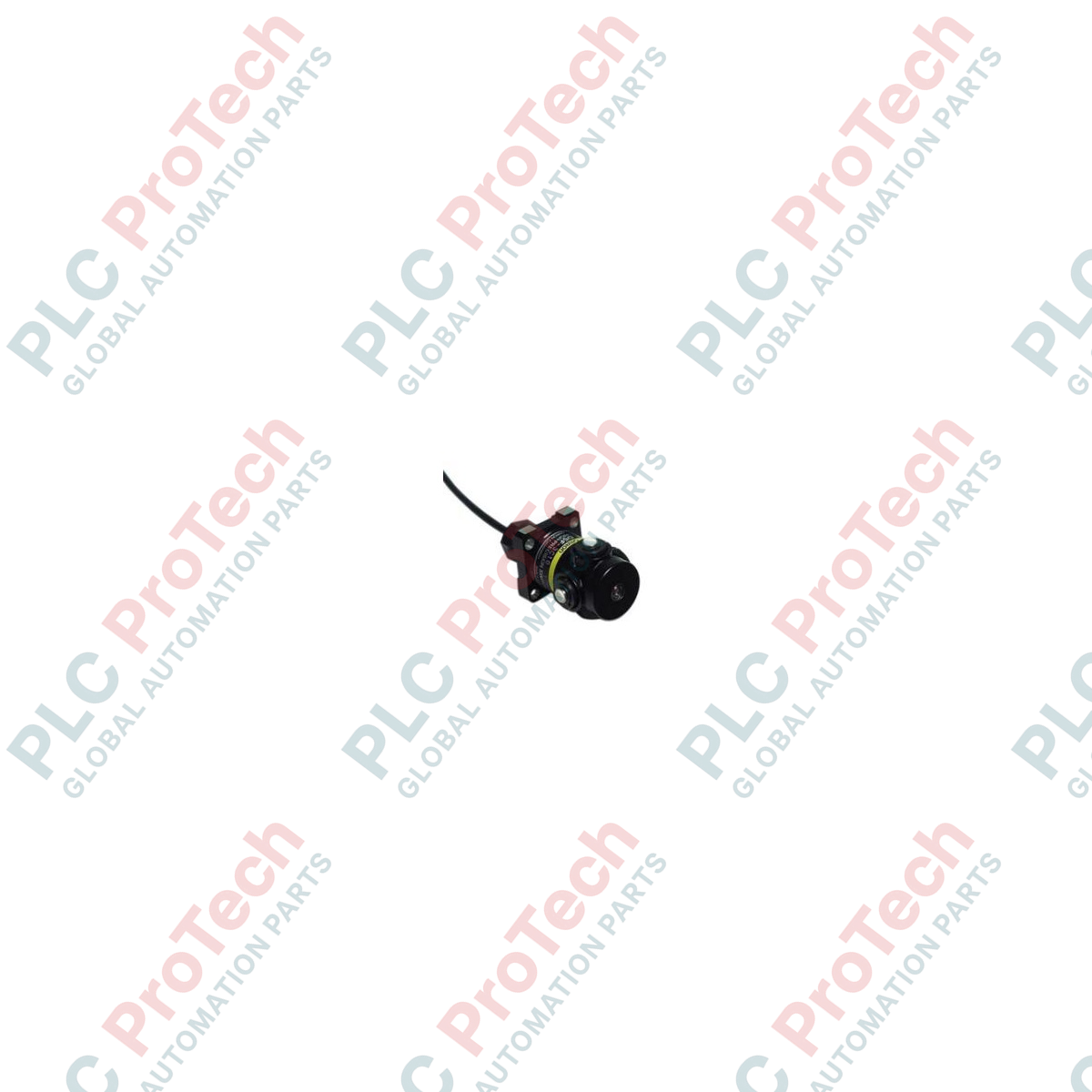

สถาปัตยกรรมการกำหนดตำแหน่งอัตโนมัติสามารถบรรลุความแม่นยำระดับต่ำกว่าหนึ่งไมโครเมตรได้อย่างสม่ำเสมอด้วยการผสานสวิตช์ออปติคัลความแม่นยำสูง Omron D5F-2B34C อุปกรณ์นี้ได้รับการออกแบบให้เป็นอุปกรณ์ตรวจจับลิมิตแบบออปติคัลไร้การสัมผัส โดยให้ความสามารถในการทำซ้ำที่ยอดเยี่ยมสำหรับงานจัดทำดัชนี การตั้งค่าเครื่องมือ และการปรับเทียบในอุตสาหกรรมที่มีข้อกำหนดสูง Omron D5F-2B34C ทำงานในช่วงแหล่งจ่ายไฟ 12 ถึง 24 VDC และใช้ระบบออปติกภายในที่มีเสถียรภาพสูงเพื่อขจัดการเด้งและการสึกหรอทางกล โดยคงความแม่นยำในการทำซ้ำที่ 1 ไมโครเมตร ตลอดรอบการทำงานหลายล้านครั้ง
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| รหัสรุ่น | D5F-2B34C |
| แรงดันไฟเลี้ยง | 12/24 VDC (ช่วงการทำงาน +/-10%) |
| กระแสเอาต์พุตสูงสุด | สูงสุด 100 mA |
| การใช้พลังงาน | สูงสุด 30 mA |
| กระแสไฟรั่ว | สูงสุด 0.15 mA |
| แรงดันตกค้าง | สูงสุด 2 V |
| ช่วงความเร็วการทำงาน | 1 มม./วินาที ถึง 50 ซม./วินาที |
| ความถี่การทำงานสูงสุด | 60 ครั้ง/นาที |
| ความต้านทานฉนวน | ขั้นต่ำ 100 MOhm (ที่ 500 VDC) ระหว่างขั้วต่อกับกราวด์ |
| ความทนทานต่อไดอิเล็กทริก | 1,100 VAC |
| ความแม่นยำในการทำซ้ำ | สูงสุด 1 ไมโครเมตร (0.001 มม.) |
| ความทนทานต่อแรงสั่นสะเทือน | 10 ถึง 500 Hz, แอมพลิจูดคู่ 0.65 มม. |
| ความทนทานต่อแรงกระแทก | 300 ม./วินาที2 ขั้นต่ำ (ประมาณ 30G ขั้นต่ำ) |
| สัมประสิทธิ์อุณหภูมิ | 50 x 10-6/องศาเซลเซียส สูงสุด |
| น้ำหนักสุทธิ | 0.06 กก. |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 2.0 กก. (พร้อมบรรจุภัณฑ์ป้องกันสำหรับการขนส่งภาคอุตสาหกรรม) |
สวิตช์ความแม่นยำสูงซีรีส์ D5F จัดอยู่ในกลุ่มเซนเซอร์ออปโตอิเล็กทรอนิกส์ระดับต่ำกว่าหนึ่งไมโครเมตรที่ออกแบบมาเฉพาะทางอย่างยิ่ง เมื่อเปลี่ยนจากลิมิตสวิตช์แบบหน้าสัมผัสทางกายภาพรุ่นเก่ามาเป็น D5F-2B34C วิศวกรตูัควบคุมต้องคำนึงถึงเอาต์พุตแบบโซลิดสเตตที่ทำงานอยู่ ตรวจสอบให้แน่ใจว่าการ์ดอินพุต PLC หรือคอนโทรลเลอร์เป้าหมายได้รับการกำหนดค่าให้รองรับแรงดันตกค้างขณะทำงาน (แรงดันตกค้างสูงสุด 2 V) โดยไม่ทริกเกอร์ผิดพลาดจากกระแสรั่วของเซนเซอร์ที่ 0.15 mA
เพื่อให้ได้ความแม่นยำในการทำซ้ำ 1 ไมโครเมตรอย่างสม่ำเสมอ ความเสถียรของสภาพแวดล้อมเป็นสิ่งสำคัญอย่างยิ่ง ทางเดินแสงภายในของสวิตช์ได้รับการชดเชยอุณหภูมิ (50 x 10-6/degC) แต่การเปลี่ยนแปลงขนาดของวัสดุขายึดเนื่องจากอุณหภูมิอาจทำให้เกิดการเลื่อนคลาดเคลื่อนได้ง่าย ขายึดเหล็กจะขยายและหดตัวอย่างมากเมื่ออุณหภูมิผันผวน ควรติดตั้งสวิตช์บนชิ้นหล่อที่มีเสถียรภาพทางความร้อน หรือภายในตู้ควบคุมอุณหภูมิ เพื่อรักษาความแม่นยำของตำแหน่งระดับไมโครเมตรแบบสัมบูรณ์
เนื่องจากส่วนประกอบออปโตอิเล็กทรอนิกส์มีการกำหนดค่าเกณฑ์ที่แม่นยำอย่างยิ่ง สัญญาณรบกวนที่เหนี่ยวนำบนสายสัญญาณอาจทำให้เอาต์พุตไม่เสถียรเล็กน้อย หลีกเลี่ยงการเดินสายเคเบิลของเซนเซอร์ขนานกับสายเคเบิลของโหลดเหนี่ยวนำสูง เช่น อินเวอร์เตอร์ปรับความถี่ (VFD) หรือสายไฟมอเตอร์ เราแนะนำให้ต่อสายดินของปลอกชีลด์สายเซนเซอร์ที่จุดเดียวภายในตู้ไฟฟ้าหลัก เพื่อแยกสัญญาณรบกวนความถี่สูง
คำเตือนสำคัญ: ระบบความปลอดภัยและความสมบูรณ์
ก่อนเริ่มการติดตั้ง การจัดแนว หรือการดัดแปลงส่วนยึดติดใด ๆ ให้ตัดแยกแหล่งจ่ายไฟฟ้าทั้งหมดที่จ่ายไปยังเทอร์มินัลบล็อกเป้าหมาย การไม่ตัดไฟสายขาเข้าอาจทำให้ตัวส่งสัญญาณออปติคัลภายในเสียหาย เกิดแรงดันกระชากชั่วขณะ หรือทำให้เซนเซอร์ขัดข้อง ตรวจสอบให้แน่ใจว่าโหลดเอาต์พุตไม่เกิน 100 mA ก่อนจ่ายไฟ
Global Express Shipping
Returns & Warranty
Manufacturer: Omron
Product No.: D5F-2B34C
Country of origin:ญี่ปุ่น
Product Type: สวิตช์ออปติคัลความแม่นยำสูง
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
สถาปัตยกรรมการกำหนดตำแหน่งอัตโนมัติสามารถบรรลุความแม่นยำระดับต่ำกว่าหนึ่งไมโครเมตรได้อย่างสม่ำเสมอด้วยการผสานสวิตช์ออปติคัลความแม่นยำสูง Omron D5F-2B34C อุปกรณ์นี้ได้รับการออกแบบให้เป็นอุปกรณ์ตรวจจับลิมิตแบบออปติคัลไร้การสัมผัส โดยให้ความสามารถในการทำซ้ำที่ยอดเยี่ยมสำหรับงานจัดทำดัชนี การตั้งค่าเครื่องมือ และการปรับเทียบในอุตสาหกรรมที่มีข้อกำหนดสูง Omron D5F-2B34C ทำงานในช่วงแหล่งจ่ายไฟ 12 ถึง 24 VDC และใช้ระบบออปติกภายในที่มีเสถียรภาพสูงเพื่อขจัดการเด้งและการสึกหรอทางกล โดยคงความแม่นยำในการทำซ้ำที่ 1 ไมโครเมตร ตลอดรอบการทำงานหลายล้านครั้ง
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| รหัสรุ่น | D5F-2B34C |
| แรงดันไฟเลี้ยง | 12/24 VDC (ช่วงการทำงาน +/-10%) |
| กระแสเอาต์พุตสูงสุด | สูงสุด 100 mA |
| การใช้พลังงาน | สูงสุด 30 mA |
| กระแสไฟรั่ว | สูงสุด 0.15 mA |
| แรงดันตกค้าง | สูงสุด 2 V |
| ช่วงความเร็วการทำงาน | 1 มม./วินาที ถึง 50 ซม./วินาที |
| ความถี่การทำงานสูงสุด | 60 ครั้ง/นาที |
| ความต้านทานฉนวน | ขั้นต่ำ 100 MOhm (ที่ 500 VDC) ระหว่างขั้วต่อกับกราวด์ |
| ความทนทานต่อไดอิเล็กทริก | 1,100 VAC |
| ความแม่นยำในการทำซ้ำ | สูงสุด 1 ไมโครเมตร (0.001 มม.) |
| ความทนทานต่อแรงสั่นสะเทือน | 10 ถึง 500 Hz, แอมพลิจูดคู่ 0.65 มม. |
| ความทนทานต่อแรงกระแทก | 300 ม./วินาที2 ขั้นต่ำ (ประมาณ 30G ขั้นต่ำ) |
| สัมประสิทธิ์อุณหภูมิ | 50 x 10-6/องศาเซลเซียส สูงสุด |
| น้ำหนักสุทธิ | 0.06 กก. |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 2.0 กก. (พร้อมบรรจุภัณฑ์ป้องกันสำหรับการขนส่งภาคอุตสาหกรรม) |
สวิตช์ความแม่นยำสูงซีรีส์ D5F จัดอยู่ในกลุ่มเซนเซอร์ออปโตอิเล็กทรอนิกส์ระดับต่ำกว่าหนึ่งไมโครเมตรที่ออกแบบมาเฉพาะทางอย่างยิ่ง เมื่อเปลี่ยนจากลิมิตสวิตช์แบบหน้าสัมผัสทางกายภาพรุ่นเก่ามาเป็น D5F-2B34C วิศวกรตูัควบคุมต้องคำนึงถึงเอาต์พุตแบบโซลิดสเตตที่ทำงานอยู่ ตรวจสอบให้แน่ใจว่าการ์ดอินพุต PLC หรือคอนโทรลเลอร์เป้าหมายได้รับการกำหนดค่าให้รองรับแรงดันตกค้างขณะทำงาน (แรงดันตกค้างสูงสุด 2 V) โดยไม่ทริกเกอร์ผิดพลาดจากกระแสรั่วของเซนเซอร์ที่ 0.15 mA
เพื่อให้ได้ความแม่นยำในการทำซ้ำ 1 ไมโครเมตรอย่างสม่ำเสมอ ความเสถียรของสภาพแวดล้อมเป็นสิ่งสำคัญอย่างยิ่ง ทางเดินแสงภายในของสวิตช์ได้รับการชดเชยอุณหภูมิ (50 x 10-6/degC) แต่การเปลี่ยนแปลงขนาดของวัสดุขายึดเนื่องจากอุณหภูมิอาจทำให้เกิดการเลื่อนคลาดเคลื่อนได้ง่าย ขายึดเหล็กจะขยายและหดตัวอย่างมากเมื่ออุณหภูมิผันผวน ควรติดตั้งสวิตช์บนชิ้นหล่อที่มีเสถียรภาพทางความร้อน หรือภายในตู้ควบคุมอุณหภูมิ เพื่อรักษาความแม่นยำของตำแหน่งระดับไมโครเมตรแบบสัมบูรณ์
เนื่องจากส่วนประกอบออปโตอิเล็กทรอนิกส์มีการกำหนดค่าเกณฑ์ที่แม่นยำอย่างยิ่ง สัญญาณรบกวนที่เหนี่ยวนำบนสายสัญญาณอาจทำให้เอาต์พุตไม่เสถียรเล็กน้อย หลีกเลี่ยงการเดินสายเคเบิลของเซนเซอร์ขนานกับสายเคเบิลของโหลดเหนี่ยวนำสูง เช่น อินเวอร์เตอร์ปรับความถี่ (VFD) หรือสายไฟมอเตอร์ เราแนะนำให้ต่อสายดินของปลอกชีลด์สายเซนเซอร์ที่จุดเดียวภายในตู้ไฟฟ้าหลัก เพื่อแยกสัญญาณรบกวนความถี่สูง
คำเตือนสำคัญ: ระบบความปลอดภัยและความสมบูรณ์
ก่อนเริ่มการติดตั้ง การจัดแนว หรือการดัดแปลงส่วนยึดติดใด ๆ ให้ตัดแยกแหล่งจ่ายไฟฟ้าทั้งหมดที่จ่ายไปยังเทอร์มินัลบล็อกเป้าหมาย การไม่ตัดไฟสายขาเข้าอาจทำให้ตัวส่งสัญญาณออปติคัลภายในเสียหาย เกิดแรงดันกระชากชั่วขณะ หรือทำให้เซนเซอร์ขัดข้อง ตรวจสอบให้แน่ใจว่าโหลดเอาต์พุตไม่เกิน 100 mA ก่อนจ่ายไฟ
การจัดส่งด่วนทั่วโลก
การคืนสินค้าและการรับประกัน
คำสั่งซื้อจะถูกดำเนินการและจัดส่งในวันจันทร์ถึงวันศุกร์ (ไม่รวมวันหยุดราชการ)
สำหรับคุณสมบัติครบถ้วน ค่าธรรมเนียมการเติมสินค้าใหม่ และรายละเอียดการคืนสินค้าระหว่างประเทศ กรุณาดูที่เว็บไซต์อย่างเป็นทางการของเรา นโยบายการคืนเงินและการคืนสินค้า .
| Country of origin |
ญี่ปุ่น
|
