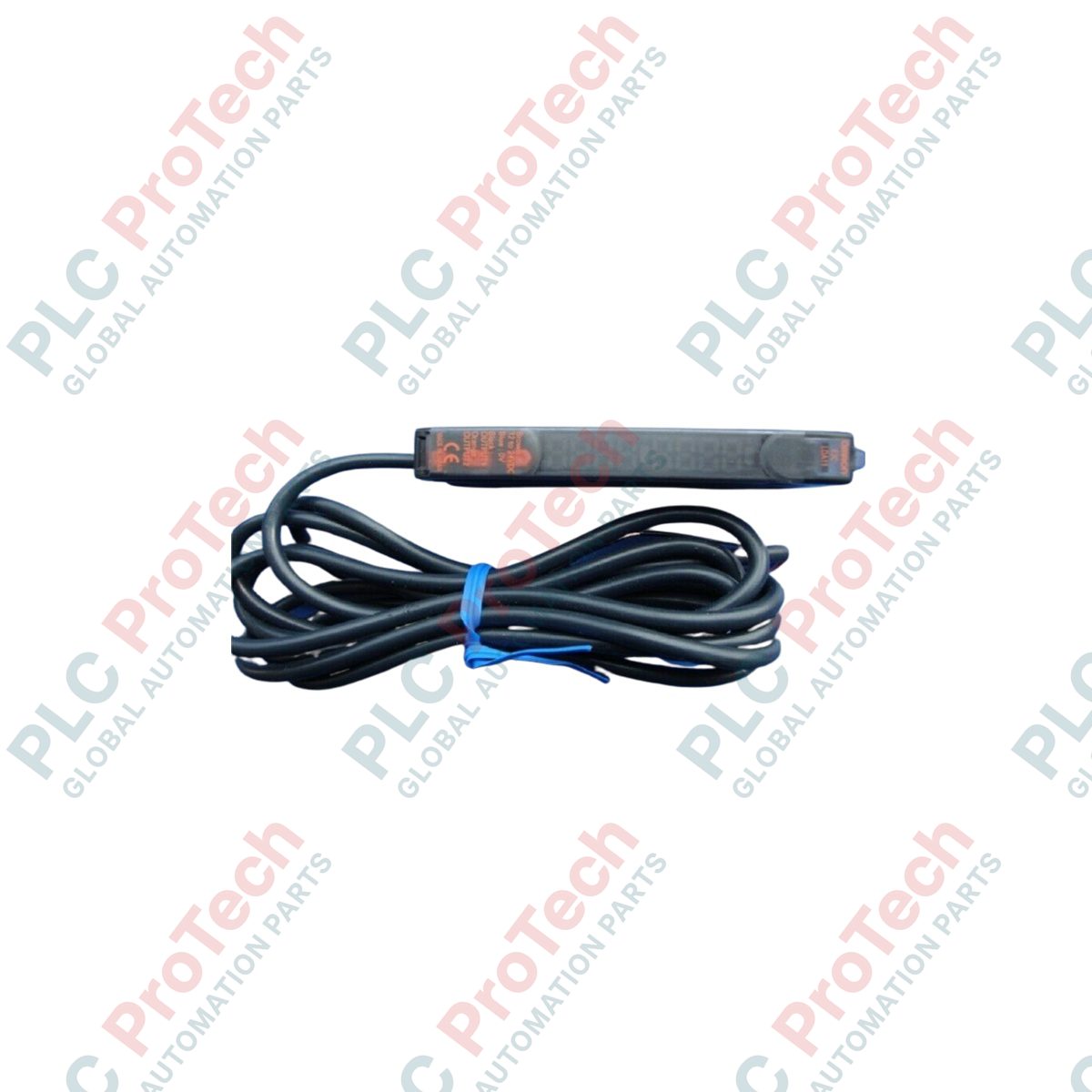

Omron E3C-LDA11 ชุดแอมพลิไฟเออร์ดิจิทัลสำหรับเซนเซอร์โฟโตอิเล็กทริก ซีรีส์ E3C-LDA

SKU E3C-LDA11

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: E3C-LDA11
Country of origin:ญี่ปุ่น
Product Type: แอมพลิไฟเออร์สำหรับเซนเซอร์โฟโตอิเล็กทริก
Payment: T/T, Western Union
Weight: 100g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับการตรวจจับด้วยเลเซอร์แบบจุดขนาดเล็กและการตรวจสอบชิ้นส่วนที่มีรายละเอียดสูง Omron E3C-LDA11 ทำหน้าที่เป็นแอมพลิฟายเออร์ดิจิทัลแยกสำหรับโฟโตอิเล็กทริกเซนเซอร์ความแม่นยำสูง ชุดติดตั้งบนราง DIN ประสิทธิภาพสูงนี้เชื่อมต่อกับหัวโฟโตอิเล็กทริกเซนเซอร์เลเซอร์ Omron แบบแยกส่วน พร้อมการตรวจสอบแบบดิจิทัลสองช่องและการประมวลผลความเร็วสูงภายในตู้ไฟฟ้าโดยตรง การแยกหัวออปติคัลออกจากอุปกรณ์อิเล็กทรอนิกส์ประมวลผลช่วยให้ E3C-LDA11 แยกวงจรประเมินผลที่สำคัญออกจากสภาพแวดล้อมหน้างานที่มีความต้องการสูง พร้อมเอาต์พุต NPN จอแสดงผลดิจิทัลคู่ และการปรับแต่งพารามิเตอร์อย่างครอบคลุมผ่านปุ่มสัมผัสที่ใช้งานง่าย

คุณสมบัติหลัก

จอแสดงผลดิจิทัลคู่: แสดงระดับแสงตกกระทบปัจจุบันแบบเรียลไทม์ (จอสีแดง) และระดับเกณฑ์ที่ผู้ใช้กำหนด (จอสีเขียว) พร้อมกัน
การตอบสนองความเร็วสูง: เลือกเวลาตอบสนองได้ตั้งแต่โหมดความเร็วสูงพิเศษ (สำหรับสายการผลิตความเร็วสูง) จนถึงโหมดระยะไกล
การป้องกันสัญญาณรบกวนระหว่างกัน: วงจรป้องกันในตัวช่วยป้องกันการรบกวนข้ามช่องสัญญาณแสงเมื่อยึดหัวเซนเซอร์หลายตัวไว้ใกล้กัน
NPN Open Collector: เอาต์พุตคู่ที่กำหนดค่าให้ใช้ตรรกะการสวิตช์แบบ NPN เหมาะสำหรับการเชื่อมต่อกับการ์ดอินพุต PLC มาตรฐานได้อย่างราบรื่น
การติดตั้งบนราง DIN: การออกแบบทรงบางที่ประหยัดพื้นที่ช่วยให้ติดตั้งเรียงข้างกันภายในตู้ควบคุมได้

การใช้งานในอุตสาหกรรม

การประมวลผลเวเฟอร์เซมิคอนดักเตอร์: ตรวจจับขอบเวเฟอร์และตำแหน่งคาสเซ็ตบรรจุเวเฟอร์ได้อย่างแม่นยำ
สายการประกอบอิเล็กทรอนิกส์: ตรวจสอบชิ้นส่วน SMD ขนาดเล็กมาก ตำแหน่งการวางชิป และการจัดแนวขาพินของคอนเน็กเตอร์
บรรจุภัณฑ์ความเร็วสูง: ตรวจจับเครื่องหมายลงทะเบียนของฟิล์มบรรจุภัณฑ์และตรวจสอบการมีอยู่ของผลิตภัณฑ์ภายในระบบบรรจุกล่อง
ระบบเครื่องมืออัตโนมัติและหุ่นยนต์: ตรวจสอบการมีอยู่ของดอกสว่านขนาดเล็กมากและการจัดแนวอุปกรณ์ปลายแขนจับของหุ่นยนต์ได้อย่างแม่นยำ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Omron
หมายเลขรุ่น	E3C-LDA11
ประเภทผลิตภัณฑ์	แอมพลิฟายเออร์ดิจิทัลแยกสำหรับโฟโตอิเล็กทริกเซนเซอร์
แรงดันไฟเลี้ยง	12 ถึง 24 VDC บวก/ลบ 10% (ริปเปิล p-p สูงสุด 10%)
การใช้กระแสไฟฟ้า	สูงสุด 45 mA
เอาต์พุตควบคุม	เอาต์พุตแบบ NPN open collector กระแสโหลดสูงสุด 50 mA แรงดันตกค้างสูงสุด 1 V
ความสามารถของแหล่งกำเนิดแสง	ใช้งานร่วมกับหัวเซนเซอร์ซีรีส์ E3C-LD (เลเซอร์สีแดง)
วงจรป้องกัน	การป้องกันการต่อขั้วแหล่งจ่ายไฟกลับด้าน การป้องกันเอาต์พุตลัดวงจร และการป้องกันสัญญาณรบกวนระหว่างกัน
ระดับการป้องกันการรุกล้ำ	IP50 (IEC 60529)
อุณหภูมิแวดล้อมขณะใช้งาน	-10 ถึง +55 องศาเซลเซียส (ไม่มีน้ำแข็งหรือการควบแน่น)
วิธีการเชื่อมต่อ	สายเคเบิลต่อสายไว้ล่วงหน้า (ความยาวมาตรฐาน 2 เมตร)
น้ำหนักสุทธิ	0.1 กก.
น้ำหนักขนส่ง (คำนวณ)	1.0 กก. (พร้อมบรรจุภัณฑ์สำหรับการขนส่งที่ช่วยป้องกันความเสียหาย)

การเชื่อมต่อสายไฟและการกำหนดอินเทอร์เฟซ

สีสายไฟ	ชื่อสัญญาณ	ฟังก์ชัน / คำอธิบาย
สีน้ำตาล	+V (VCC)	อินพุตแหล่งจ่ายไฟ: 12 ถึง 24 VDC
สีน้ำเงิน	0 V (GND)	กราวด์แหล่งจ่ายไฟ / จุดอ้างอิงร่วม
สีดำ	เอาต์พุต 1	เอาต์พุตควบคุมแบบโอเพนคอลเลกเตอร์ NPN (สัญญาณตรวจจับหลัก)
สีขาว	เอาต์พุต 2 / อินพุต	เอาต์พุต NPN 2 (การวินิจฉัยตนเอง/สัญญาณเตือน) หรือสายอินพุตภายนอก (กำหนดค่าได้)

ข้อมูลเชิงลึกทางวิศวกรรมจากการทดสอบจริง

รุ่นทางเลือกและความเข้ากันได้

E3C-LDA11 ใช้ตรรกะเอาต์พุต NPN หากสถาปัตยกรรมระบบของคุณใช้ PNP (โดยทั่วไปเป็นมาตรฐานในแผงควบคุมยานยนต์และระบบขนถ่ายวัสดุของยุโรป) ต้องระบุรุ่น E3C-LDA41 แทน ห้ามใช้รุ่น NPN และ PNP ปะปนกันในแผงขั้วต่อเฉพาะพื้นที่เดียวกันโดยไม่มีโมดูลแปลงสัญญาณ เครื่องขยายสัญญาณนี้ได้รับการปรับเทียบมาโดยเฉพาะให้ทำงานกับหัวเลเซอร์ซีรีส์ E3C-LD การพยายามเชื่อมต่อหัวโฟโตอิเล็กทริกรุ่นเก่าที่ไม่ใช่เลเซอร์อาจทำให้อินเทอร์เฟซตัวส่งสัญญาณเสียหาย หรือทำให้เกิดรหัสข้อผิดพลาดเซนเซอร์ไม่ตรงกัน

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อติดตั้ง E3C-LDA11 หลายชุดติดกันบนราง DIN เดียว ต้องคำนึงถึงการระบายความร้อน แม้ช่วงอุณหภูมิการทำงานปกติจะสูงถึง +55 องศาเซลเซียส แต่การติดตั้งเรียงชิดกันมากกว่าห้าชุดภายใต้โหลดต่อเนื่องอาจทำให้ความร้อนสะสม ส่งผลให้ความถี่นาฬิกาภายในเปลี่ยนแปลงและค่าขีดจำกัดความแม่นยำเปลี่ยนไป เราแนะนำให้ใส่แผ่นเว้นระยะ 5 มม. ระหว่างกลุ่มชุดละห้าตัว เพื่อรักษาสมดุลความร้อนพื้นฐาน

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ระหว่างการเริ่มใช้งาน ตรวจสอบให้แน่ใจว่าสายเชื่อมต่อหัวเลเซอร์ล็อกเข้ากับพอร์ตด้านข้างของเครื่องขยายสัญญาณอย่างแน่นหนาแล้ว ก่อนจ่ายแรงดันควบคุม 24VDC การเสียบหรือถอดหัวเซนเซอร์ขณะที่มีไฟเลี้ยงอาจทำให้เกิดแรงดันไฟฟ้ากระชากชั่วขณะ ซึ่งทำให้ไดโอดเลเซอร์เสื่อมสภาพได้ ต่อกราวด์ราง DIN อย่างทั่วถึงเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า ซึ่งมิฉะนั้นอาจทำให้เกิดสัญญาณตรวจจับระดับไมโครวินาทีที่ผิดพลาดในโหมดตรวจจับความเร็วสูง

แนวทางการติดตั้ง

คำเตือนสำคัญ: ความปลอดภัยต้องมาก่อน ตัดแหล่งจ่ายไฟฟ้าทั้งหมดก่อนจับต้อง เดินสาย หรือติดตั้งเครื่องขยายสัญญาณเซนเซอร์ ตรวจสอบว่าไม่มีไฟฟ้าคงค้างในแผงควบคุม เพื่อป้องกันการลัดวงจรโดยไม่ตั้งใจ ความเสียหายต่อชิ้นส่วน และการบาดเจ็บที่อาจเกิดขึ้น ห้ามมองตรงเข้าไปในลำแสงเลเซอร์ที่ปล่อยออกจากหัวเซนเซอร์ที่เชื่อมต่ออยู่

1

ติดตั้ง E3C-LDA11 บนราง DIN แบบสมมาตรมาตรฐานขนาด 35 มม. ตรวจสอบให้แน่ใจว่าคลิปด้านหลังล็อกเข้าที่อย่างแน่นหนา

2

เปิดฝาครอบป้องกันด้านนอก แล้วเสียบขั้วต่อหัวเซนเซอร์ออปติคัลเฉพาะทางเข้ากับช่องเสียบที่กำหนดจนได้ยินเสียงคลิก

3

เดินสายเคเบิลที่เตรียมสายไว้แล้ว 4 เส้นให้ห่างจากสายไฟ AC กำลังสูงหรือชุดขับความถี่แปรผัน (VFD) เพื่อลดสัญญาณรบกวน เชื่อมต่อสายไฟอย่างเคร่งครัดตามตารางผังวงจร

4

จ่ายไฟ 12-24 VDC และดำเนินการตามขั้นตอนการสอนเป้าหมายโดยใช้ปุ่มบนแผงหน้า เพื่อกำหนดค่าเกณฑ์สัญญาณการทำงาน

FAQ

ความแตกต่างหลักระหว่าง E3C-LDA11 และ E3C-LDA41 คืออะไร

E3C-LDA11 ใช้การกำหนดค่าเอาต์พุตแบบ open collector ชนิด NPN ซึ่งเป็นมาตรฐานในตลาดระบบอัตโนมัติของเอเชียและอเมริกาเหนือ ส่วน E3C-LDA41 ใช้เอาต์พุตแบบ open collector ชนิด PNP ซึ่งเป็นมาตรฐานในระบบเครื่องจักรของยุโรป

หัวเซนเซอร์ใดบ้างที่สามารถใช้กับยูนิตแอมพลิฟายเออร์นี้ได้

E3C-LDA11 ได้รับการออกแบบมาให้ใช้เฉพาะกับหัวเซนเซอร์โฟโตอิเล็กทริกแบบเลเซอร์ซีรีส์ E3C-LD ของ Omron การนำไปใช้ร่วมกับรุ่นอื่นที่ไม่ได้รับอนุญาตและไม่ใช่รุ่นเลเซอร์อาจทำให้เกิดข้อผิดพลาดในการวัดหรือทำให้ขั้วต่อเสียหายทางกายภาพ

ฟังก์ชันป้องกันการรบกวนซึ่งกันและกันทำงานอย่างไรในรุ่นนี้

แอมพลิฟายเออร์นี้มีวงจรซิงโครไนซ์แบบดิจิทัล เมื่อมีการติดตั้งแอมพลิฟายเออร์หลายตัวเรียงติดกันบนราง DIN และเชื่อมต่อทางกายภาพผ่านช่องทางขั้วต่อภายใน อุปกรณ์จะประสานจังหวะพัลส์แสงเพื่อป้องกันการรบกวนกันของลำแสง

สามารถกำหนดค่าให้สายสีขาวเสริมเป็นสายอินพุตได้หรือไม่

ได้ ขึ้นอยู่กับการตั้งค่าพารามิเตอร์ สายสีขาวสามารถกำหนดให้เป็นเอาต์พุตควบคุมรอง เช่น เอาต์พุตสัญญาณเตือน หรือเป็นสายอินพุตภายนอกสำหรับการสอนจากระยะไกลหรือการปรับจูนการปล่อยแสงจากภายนอก
