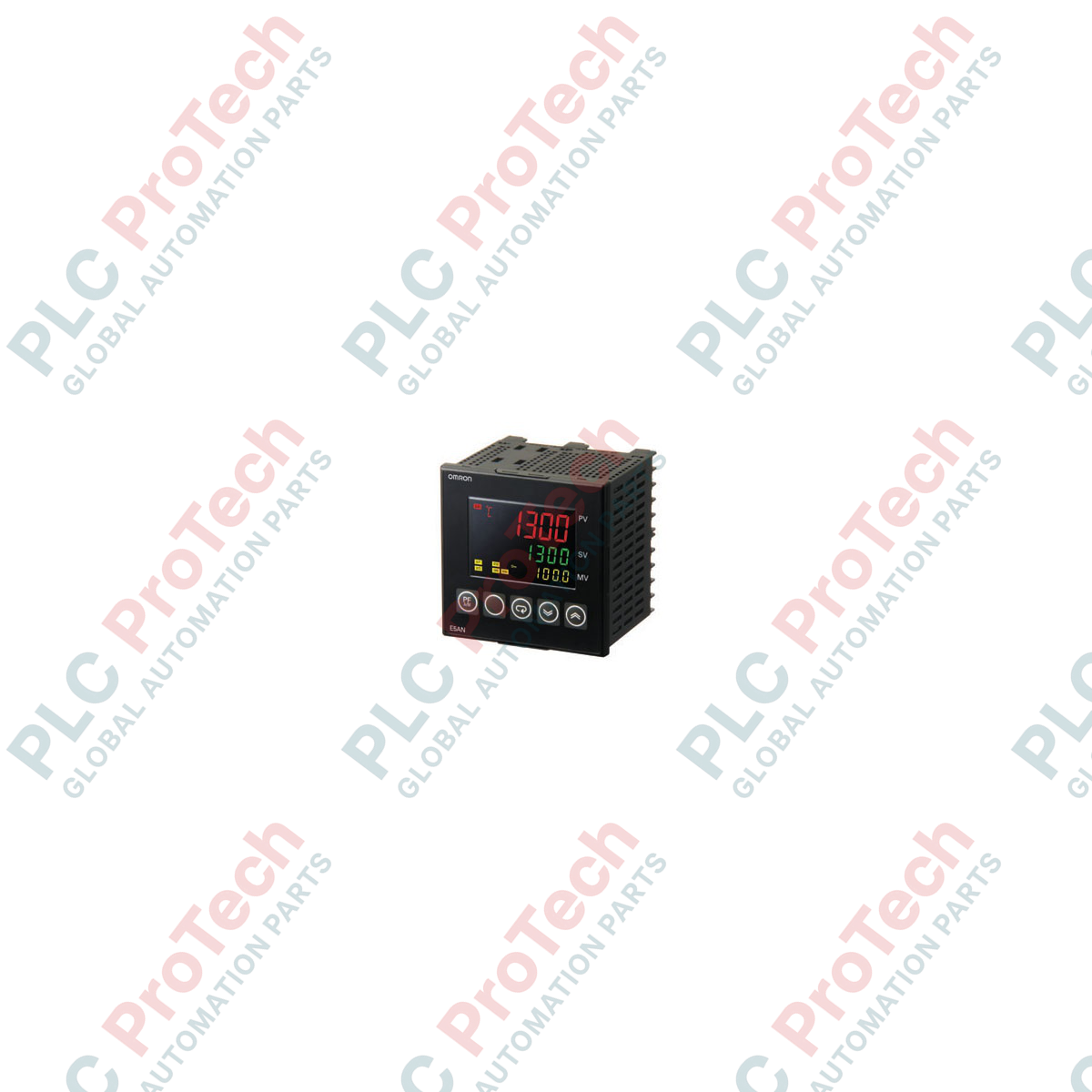

คอนโทรลเลอร์อุณหภูมิแบบดิจิทัลซีรีส์ E5AN รุ่น OMRON E5AN-Q3MT-500-N

ภาพรวมทางเทคนิค

E5AN-Q3MT-500-N เป็นตัวควบคุมอุณหภูมิดิจิทัลอุตสาหกรรมขนาด 1/4 DIN ขั้นสูง ซึ่งออกแบบมาสำหรับการควบคุมกระบวนการทางความร้อนที่มีความแม่นยำสูง ในการใช้งานอุตสาหกรรมที่มีความสำคัญอย่างยิ่ง เช่น การผลิตเซมิคอนดักเตอร์ การอัดรีดพลาสติก การอบชุบโลหะ และการอบคลายความเค้นของแก้ว การทำให้อุณหภูมิคงที่อย่างเคร่งครัดมีความสำคัญอย่างยิ่งต่อการป้องกันข้อบกพร่องเชิงโครงสร้างและลดเวลาหยุดทำงานของระบบ ตัวควบคุมนี้ใช้อัลกอริทึมควบคุม 2-PID ขั้นสูงพร้อมการปรับจูนอัตโนมัติ เพื่อให้ได้รูปแบบการเปลี่ยนแปลงอุณหภูมิที่เหมาะสมพร้อมลดการโอเวอร์ชูต ด้วยวงจรสุ่มตัวอย่างความเร็วสูง 60 มิลลิวินาทีและอินพุตหลายช่องความละเอียดสูง อุปกรณ์นี้จึงควบคุมกระบวนการได้อย่างแน่นอนภายใต้การเปลี่ยนแปลงของโหลดความร้อนที่มีพลวัตสูง

สถาปัตยกรรมการควบคุมและการกำหนดค่าระบบ

ตัวควบคุมนี้ได้รับการออกแบบด้วยโครงสร้างฮาร์ดแวร์แบบโมดูลาร์ ซึ่งเหมาะสำหรับวงจรควบคุมกระบวนการที่ต้องการความน่าเชื่อถือสูง มีชุดอินพุตสากลที่รองรับเทอร์โมคัปเปิลหลายประเภทโดยตรง (K, J, T, E, L, U, N, R, S, B, W, PL II) เซนเซอร์วัดอุณหภูมิแบบความต้านทานแพลทินัม (Pt100, JPt100) และอินพุตแรงดัน/กระแสแอนะล็อก (4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V) ชุดเอาต์พุตควบคุมได้รับการกำหนดค่าเป็นเอาต์พุตแรงดัน (12 VDC) ซึ่งเหมาะสำหรับขับ Solid State Relay (SSR) ภายนอกในงานควบคุมแบบสัดส่วนที่มีการสวิตช์ถี่ เพื่อเพิ่มความปลอดภัยเฉพาะจุด สถาปัตยกรรมนี้จึงมีเอาต์พุตรีเลย์เสริมอิสระ 3 ช่องสำหรับส่งสัญญาณเตือนได้อย่างยืดหยุ่น ส่วนต่อท้าย "-500" หมายถึงมีฝาครอบขั้วต่อเป็นอุปกรณ์เสริมด้านความปลอดภัยมาตรฐาน เพื่อป้องกันช่างภาคสนามจากจุดต่อขั้วไฟฟ้าแรงดันสูง

ข้อมูลจำเพาะของอุปกรณ์

คำถามที่พบบ่อยเกี่ยวกับฮาร์ดแวร์

รุ่น E5AN-Q3MT-500 รุ่นเก่าแตกต่างจากรุ่น "-N" ในด้านการทำงานอย่างไร?
สัญลักษณ์ "-N" หมายถึงรุ่นเจเนอเรชันที่ได้รับการปรับปรุงของ OMRON โดยมีรอบการสุ่มตัวอย่างที่เร็วขึ้นเป็น 60 ms (จากเดิม 250 ms) แผงจอแสดงผล 11 เซกเมนต์ที่ได้รับการปรับปรุงและมองเห็นได้ชัดเจนยิ่งขึ้น รวมถึงพารามิเตอร์การปรับจูนขั้นสูงที่เพิ่มขึ้น รุ่นนี้สามารถใช้ทดแทนรุ่นเดิมที่ไม่มี "-N" ได้โดยตรงและเข้ากันได้แบบย้อนกลับ

เอาต์พุตรีเลย์เสริมของอุปกรณ์นี้สามารถกำหนดค่าให้เป็นเอาต์พุตควบคุมได้หรือไม่?
ไม่ได้ การควบคุมวงจรหลักต้องดำเนินการผ่านเอาต์พุตแรงดัน 12 VDC ที่ขับ SSR ส่วนเอาต์พุตเสริมทั้งสามช่องเป็นรีเลย์ภายในที่กำหนดการทำงานผ่านซอฟต์แวร์โดยเฉพาะ และสงวนไว้สำหรับสัญญาณเตือนเหตุการณ์ (เช่น ขีดจำกัดบน/ล่าง ค่าเบี่ยงเบน วงจรขาด) หรืออินเตอร์ล็อกเชิงตรรกะพื้นฐาน

รุ่นนี้ต้องใช้จัมเปอร์ฮาร์ดแวร์แบบแมนนวลเพื่อเปลี่ยนจากเทอร์โมคัปเปิลชนิด K เป็นเซนเซอร์ RTD Pt100 หรือไม่?
ไม่จำเป็นต้องเปลี่ยนจัมเปอร์ฮาร์ดแวร์ ชุดอินพุตเป็นแบบสากลอย่างสมบูรณ์ ช่างภาคสนามเพียงแก้ไขการตั้งค่าพารามิเตอร์ภายในซอฟต์แวร์ผ่านแผงจอด้านหน้าหรือซอฟต์แวร์ CX-Thermo เพื่อเปลี่ยนคุณลักษณะของเซนเซอร์

แนวทางการติดตั้งภาคสนามและการเดินสาย

• การเจาะช่องแผงและการติดตั้ง: เตรียมช่องเจาะแผงสี่เหลี่ยมมาตรฐานขนาด 1/4 DIN วัดได้ 92 mm x 92 mm สอดตัวควบคุมผ่านด้านหน้าของแผงและยึดให้แน่นจากด้านหลังโดยใช้ขายึดที่ให้มา ขันสกรูยึดด้วยแรงบิด 0.43 ถึง 0.58 N-m เพื่อให้ซีลแผงด้านหน้าระดับ NEMA 4X/IP66 แน่นสนิท
• การป้องกันเซนเซอร์และการแยกอินพุต: เพื่อลดสัญญาณรบกวนความถี่สูงที่อาจทำให้สัญญาณอินพุตเทอร์โมคัปเปิลหรือ RTD แรงดันต่ำผิดเพี้ยน ให้เดินสายเซนเซอร์ผ่านท่อโลหะที่ต่อลงดินโดยเฉพาะ ตรวจสอบให้แน่ใจว่าสายอินพุตแยกห่างจากสวิตช์แหล่งจ่ายไฟ 230/400 VAC และสายป้อนมอเตอร์อย่างน้อย 200 mm
• การเดินสาย SSR สำหรับการควบคุมแบบสัดส่วน: เชื่อมต่อเอาต์พุตควบคุมแรงดัน 12 VDC โดยตรงเข้ากับขั้วอินพุตของ Solid State Relay (SSR) ภายนอก ตรวจสอบขั้วให้ถูกต้อง (ขั้ว 1 เป็นขั้วบวก ขั้ว 2 เป็นขั้วลบ) ตรวจสอบให้กระแสรวมของวงจรไม่เกิน 21 mA เพื่อป้องกันความเสียหายต่อทรานซิสเตอร์ภายใน
• การจัดการความร้อนและสภาพแวดล้อม: หลีกเลี่ยงการติดตั้งอุปกรณ์ในสภาพแวดล้อมที่มีความเข้มข้นของก๊าซกัดกร่อนสูง (เช่น กำมะถันหรือแอมโมเนีย) เมื่อติดตั้งตัวควบคุมหลายเครื่องในแนวนอนบนแผงเดียวกัน ให้เว้นระยะห่างระหว่างอุปกรณ์อย่างน้อย 20 mm และตรวจสอบให้อุณหภูมิแวดล้อมภายในแผงต่ำกว่า 55 deg C
