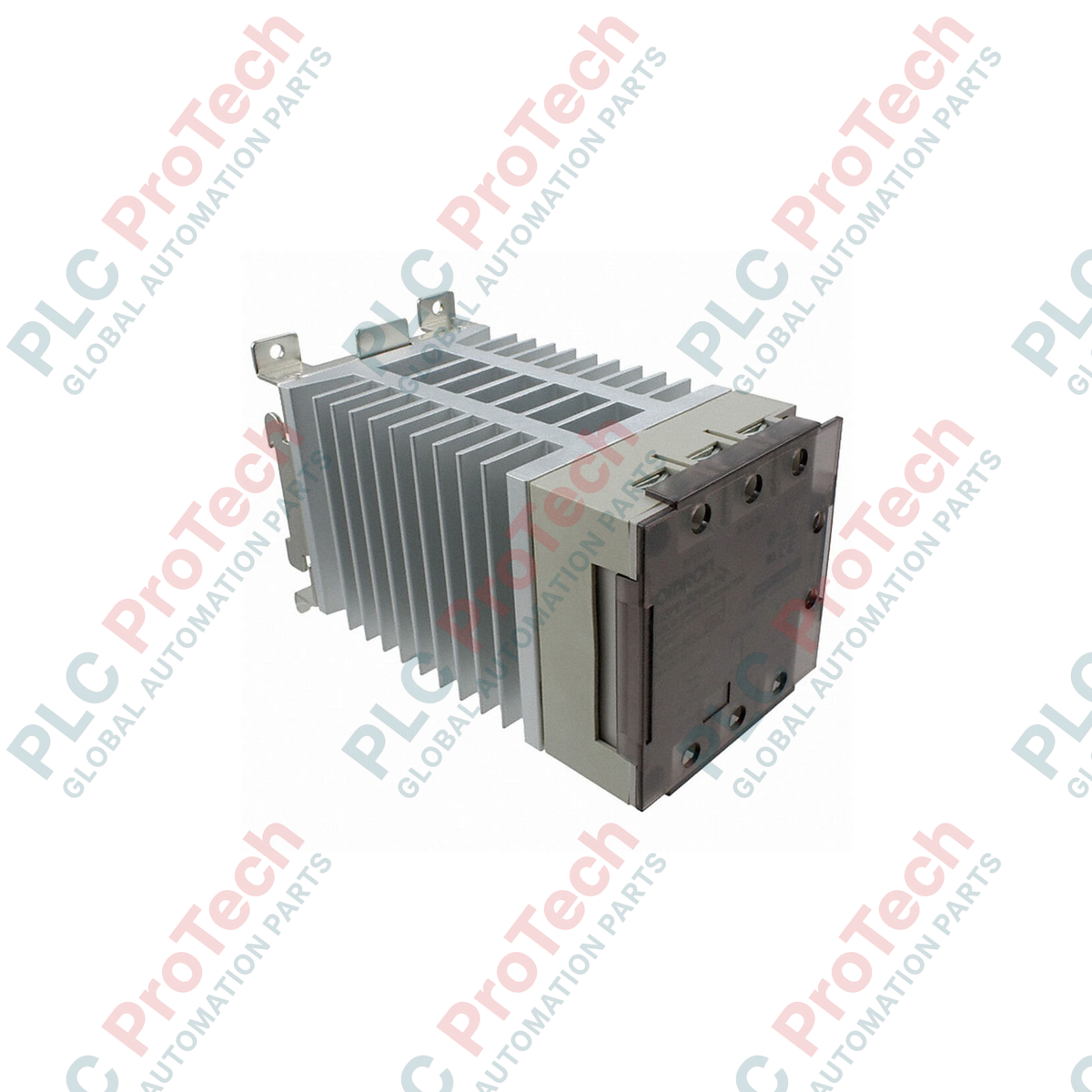

Omron G3PE-245B-2N รองรับการควบคุมโหลดความต้านทานความจุสูงสำหรับระบบความร้อนอุตสาหกรรม โดยให้การสวิตช์แบบโซลิดสเตต 3 เฟสที่ทนทานในเครือข่ายระบบอัตโนมัติที่ต้องการประสิทธิภาพสูง อุปกรณ์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับควบคุมองค์ประกอบความร้อน โดยใช้วิธีการแยกวงจรด้วย โฟโตไตรแอก และ ฟังก์ชันตัดผ่านศูนย์ในตัว เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้าและสัญญาณรบกวนของสายไฟระหว่างรอบการสวิตช์ ติดตั้ง ขั้วต่อแบบสกรูสำหรับงานหนักและโครงสร้างฮีตซิงก์ในตัว จึงจัดการกระแสโหลดสูงได้อย่างเชื่อถือได้ในการติดตั้งแผงควบคุมที่มีความหนาแน่นสูงโดยไม่เกิดการสึกหรอจากการสัมผัสทางกายภาพ
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| รหัสรุ่น | G3PE-245B-2N |
| แรงดันอินพุตควบคุมพิกัด | 12 ถึง 24 VDC |
| ช่วงแรงดันอินพุตควบคุมขณะทำงาน | 9.6 ถึง 30 VDC |
| กระแสอินพุตสูงสุด | สูงสุด 10 mA (ที่ 24 VDC) |
| แรงดันต้องทำงาน / ต้องปล่อย | สูงสุด 9.6 VDC / ต่ำสุด 1.0 VDC |
| แรงดันโหลดพิกัด | 100 ถึง 240 VAC (50/60 Hz) |
| ช่วงแรงดันไฟฟ้าขณะทำงานของโหลด | 75 ถึง 264 VAC (50/60 Hz) |
| กระแสโหลดพิกัด | 45 A (ที่อุณหภูมิแวดล้อม 40 องศาเซลเซียส) |
| กระแสโหลดขั้นต่ำ | 0.5 A |
| ความทนทานต่อกระแสกระชาก | 440 A (60 Hz, 1 รอบ) |
| ค่ากระแส I2t ที่ยอมให้ | 1260 A2s |
| ความจุโหลดที่รองรับ | 15.5 kW (ที่ 200 VAC) |
| วิธีการแยกวงจร | โฟโตไตรแอก |
| ฟังก์ชันตัดผ่านศูนย์ | มีให้ |
| วิธีการเชื่อมต่อ | ขั้วต่อแบบสกรู |
| น้ำหนักจัดส่ง (คำนวณ) | 3.0 กก. |
| ป้ายกำกับขั้วต่อ / พิน | ฟังก์ชันและการกำหนดการเดินสาย |
|---|---|
| A1 (+) | อินพุตควบคุมขั้วบวก (12 ถึง 24 VDC) |
| A2 (-) | อินพุตควบคุมขั้วลบ (กราวด์ร่วม DC) |
| L1 / L2 | สายจ่ายแหล่งจ่ายไฟ AC 3 เฟส (อินพุต) |
| T1 / T2 | สายป้อนโหลดควบคุม AC 3 เฟส (เอาต์พุตไปยังฮีตเตอร์) |
| ขั้วสายดิน | การเชื่อมต่อแผ่นฐานโลหะสำหรับต่อลงดินนิรภัย |
เลข "2" ในรหัสโมดูลนี้หมายถึงการควบคุมแบบ 2 สาย (3 เฟส, 2 องค์ประกอบ) การกำหนดค่านี้ควบคุมสองเฟส ขณะที่ปล่อยเฟสที่สามให้ผ่านโดยตรง จึงมีประสิทธิภาพสูงสำหรับเครือข่ายฮีตเตอร์เดลตาที่สมดุล เป็นอุปกรณ์ทดแทนแบบติดตั้งแทนได้โดยตรงสำหรับการกำหนดค่า G3PE รุ่นเก่าที่มีพิกัดเทียบเท่ากัน โดยมีเงื่อนไขว่ากระแสสัญญาณตรรกะ 12-24 VDC ต้องจ่ายได้อย่างต่อเนื่อง 10 mA
การจัดการความร้อนมีความสำคัญอย่างยิ่งเมื่อใช้งานที่กระแสโหลด 45 A อุณหภูมิแวดล้อมขณะใช้งานภายในตู้ต้องไม่เกิน 40 degC เพื่อหลีกเลี่ยงการลดพิกัดความสามารถทางความร้อนโดยอัตโนมัติ ตรวจสอบให้แน่ใจว่าติดตั้งโมดูลในแนวตั้งโดยไม่มีสิ่งกีดขวางครีบระบายความร้อน หากติดตั้งภายในตู้ควบคุมที่ปิดสนิทหรือไม่มีการระบายอากาศ ให้ลดขีดจำกัดโหลดสูงสุดลงได้ถึง 50% หรือเพิ่มระบบจัดการความร้อนแบบแอ็กทีฟ (พัดลมตู้)
ใช้หางปลาทรงวงแหวนหรือส้อมที่ย้ำอย่างถูกต้องกับสายไฟทุกเส้นเสมอ เพื่อป้องกันเส้นลวดที่หลุดลุ่ยพาดเชื่อมระหว่างขั้วต่อที่อยู่ติดกัน ตรวจสอบให้แน่ใจว่าขั้วต่อแบบสกรูขันด้วยแรงบิดตามคำแนะนำของผู้ผลิตอย่างแม่นยำที่ 1.47 ถึง 1.96 N-m ตรวจสอบและขันขั้วต่อสายไฟให้แน่นอีกครั้งหลังใช้งานครบ 24 ชั่วโมงแรก เพื่อชดเชยการคลายตัวจากความร้อนของสายไฟ
คำเตือนสำคัญ: ตรวจสอบให้แน่ใจว่าเบรกเกอร์แหล่งจ่ายไฟหลัก AC 3 เฟสทั้งหมดถูกแยกวงจร ล็อก และติดป้ายเตือนแล้ว ก่อนดำเนินการติดตั้งระบบไฟฟ้าหรือซ่อมบำรุงทางกายภาพ ใช้เครื่องทดสอบแรงดันไฟฟ้าที่มีพิกัดเหมาะสมตรวจสอบขั้วต่อทั้งหมดเสมอ เพื่อยืนยันว่าไม่มีไฟฟ้าก่อนดำเนินการกับสายไฟ
ติดตั้งอุปกรณ์ในแนวตั้งบนราง DIN ขนาด 35 มม. ส่วนที่สะอาดและไม่มีสีเคลือบ โดยจัดให้ครีบระบายความร้อนอยู่ในแนวตั้งเพื่อช่วยให้อากาศไหลเวียนตามธรรมชาติ
ต่อขั้วสายดินนิรภัยโดยตรงเข้ากับบัสสายดินหลักของตู้ โดยใช้สายทองแดงที่มีพื้นที่หน้าตัดเพียงพอ (อย่างน้อย 4 mm2)
ต่ออินพุตควบคุม DC (A1 ขั้วบวก, A2 ขั้วลบ) จากการ์ด PLC แบบจ่ายกระแสหรือรับกระแส โดยใช้สายคู่บิดเกลียวมีชีลด์เพื่อลดสัญญาณรบกวนจากการเหนี่ยวนำในบริเวณใกล้เคียง
ต่อสายไฟ AC 3 เฟสกระแสสูงเข้าขั้ว L1/L2 และต่อสายโหลดเข้าขั้ว T1/T2 โดยตรวจสอบให้แน่ใจว่าจุดต่อทั้งหมดขันแน่นตามแรงบิดที่กำหนด เพื่อป้องกันจุดร้อนจากความต้านทาน
