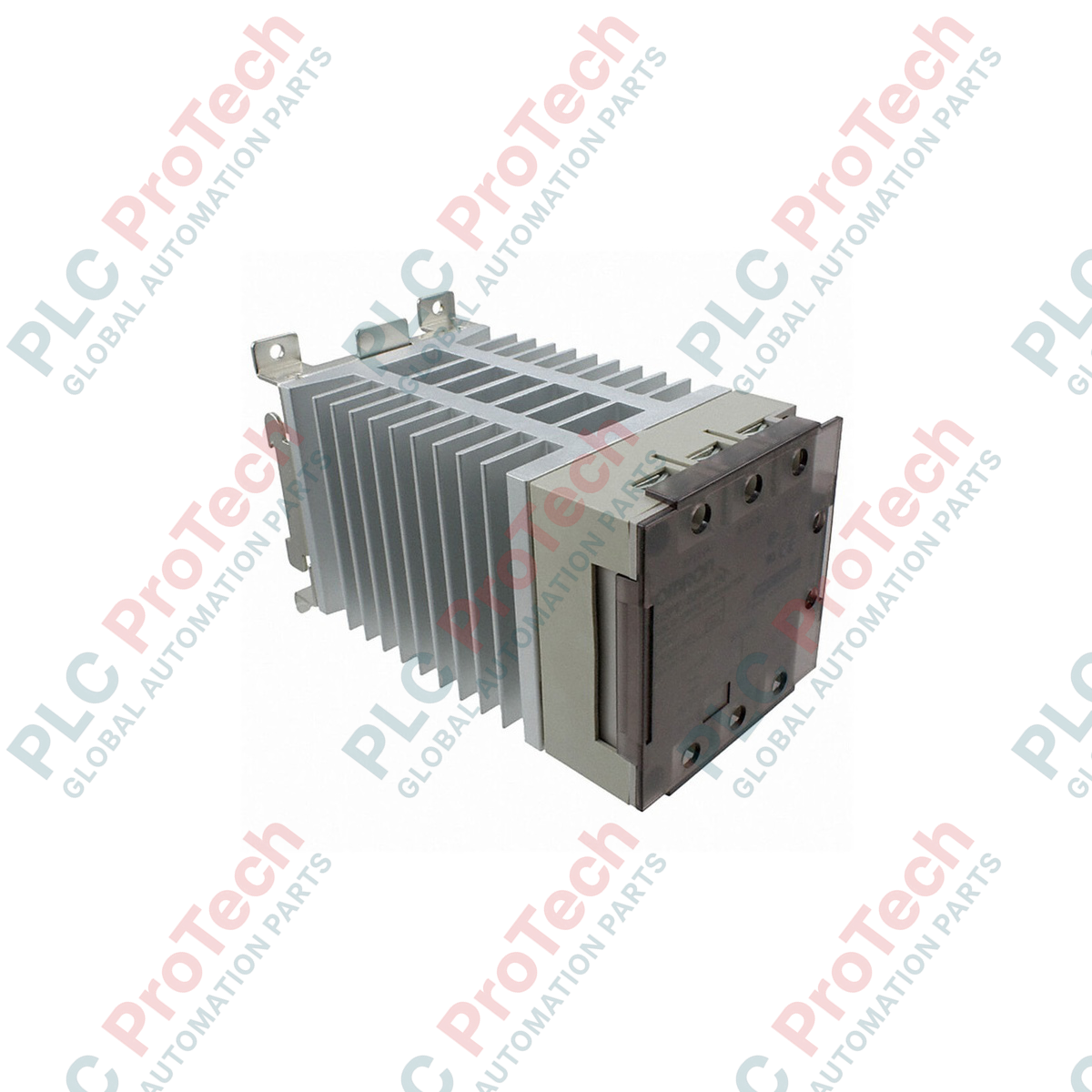

รีเลย์โซลิดสเตต 3 เฟส G3PE Series Omron G3PE-245B-3N

SKU G3PE-245B-3N

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: G3PE-245B-3N
Origin ญี่ปุ่น
Product Type: รีเลย์โซลิดสเตต
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ด้วยการควบคุมอุณหภูมิที่แม่นยำและมีสัญญาณรบกวนต่ำในสภาพแวดล้อมอุตสาหกรรมที่ท้าทาย Omron G3PE-245B-3N จึงทำหน้าที่เป็นคอนแทคเตอร์โซลิดสเตตสามเฟสสำหรับงานหนัก ซึ่งออกแบบมาสำหรับการสวิตช์ฮีตเตอร์ความถี่สูง อุปกรณ์นี้ออกแบบพร้อมฮีตซิงก์ในตัวและผสานการแยกวงจรด้วยโฟโตไตรแอกขั้นสูง ช่วยให้วงจรลอจิกควบคุมและวงจรโหลดกำลังสูงแยกจากกันทางไฟฟ้าอย่างปลอดภัย ฟังก์ชันเปิดสวิตช์ที่จุดตัดศูนย์ในตัวช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า โดยซิงโครไนซ์การเปิดโหลดกับจุดแรงดันไฟฟ้า AC เป็นศูนย์ ทำให้อุปกรณ์นี้เหมาะอย่างยิ่งกับสภาพแวดล้อมระบบอัตโนมัติที่ไวต่อสัญญาณรบกวน

คุณสมบัติ

การควบคุมสามเฟส: มาพร้อมขั้วสวิตช์ 3 ขั้ว (การกำหนดค่าแบบ 3 องค์ประกอบ) เพื่อแยกโหลดได้อย่างครอบคลุม
การสวิตช์ที่จุดตัดศูนย์: ลดสัญญาณรบกวนทางไฟฟ้าและกระแสกระชากระหว่างการจ่ายไฟครั้งแรก
การแยกวงจรที่แข็งแกร่ง: คัปเปลอร์โฟโตไตรแอกประสิทธิภาพสูงช่วยปกป้องเอาต์พุต PLC/คอนโทรลเลอร์จากแรงดันกระชากฝั่งโหลด
ความทนทานทางกายภาพ: โครงสร้างโซลิดสเตตช่วยขจัดการสึกหรอเชิงกล ทำให้อายุการใช้งานยาวนานขึ้นอย่างมากเมื่อเทียบกับคอนแทคเตอร์แม่เหล็กไฟฟ้าแบบดั้งเดิม
การจัดวางขั้วต่อที่สะดวก: ขั้วต่อแบบสกรูสำหรับงานหนักรองรับการต่อสายแบบหางปลาแหวนและหางปลาส้อมได้อย่างมั่นคง

การใช้งาน

การให้ความร้อนกระบอกฉีดขึ้นรูปและกระบอกอัดรีดพลาสติก
เตารีโฟลว์อุตสาหกรรมและระบบอบแห้งอุตสาหกรรม
ตัวควบคุมห้องให้ความร้อนสำหรับการผลิตเซมิคอนดักเตอร์
อุโมงค์หดฟิล์มและแถบซีลสำหรับเครื่องจักรบรรจุภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Omron
หมายเลขรุ่น	G3PE-245B-3N
ประเภทอุปกรณ์	รีเลย์โซลิดสเตต 3 เฟส (ควบคุมฮีตเตอร์)
จำนวนองค์ประกอบ	3 เฟส, 3 องค์ประกอบ
แรงดันควบคุมพิกัด	12 ถึง 24 VDC
ช่วงแรงดันใช้งาน	9.6 ถึง 30 VDC
กระแสอินพุต	สูงสุด 10 mA (ที่ 24 VDC)
แรงดันทำงาน	9.6 VDC สูงสุด
แรงดันปล่อยวงจร	1 VDC ขั้นต่ำ
แรงดันโหลดพิกัด	100 ถึง 240 VAC (50/60 Hz)
ช่วงแรงดันโหลด	75 ถึง 264 VAC (50/60 Hz)
กระแสโหลด	45 A (ที่ 40 องศาเซลเซียส)
กระแสโหลดขั้นต่ำ	0.5 A
ความทนทานต่อกระแสกระชากขณะเริ่มต้น	440 A (60 Hz, 1 รอบ)
ค่า I2t ที่อนุญาต	1260 A2s
ความสามารถในการรองรับโหลด	15.5 kW (ที่ 200 VAC)
วิธีการแยกวงจร	โฟโตไตรแอก
ฟังก์ชันเปิดสวิตช์ที่จุดตัดศูนย์	มีให้ในตัว
โครงสร้างขั้วต่อ	ขั้วต่อแบบสกรู
น้ำหนักจัดส่ง (คำนวณ)	3.0 กก.

การเชื่อมต่อและอินเทอร์เฟซ

การกำหนดขั้วต่อ	ประเภทขั้วต่อ	คำอธิบาย / ฟังก์ชัน
A1 (+) / A2 (-)	ขั้วต่ออินพุต	อินพุตแรงดันควบคุม DC (สัญญาณทริกเกอร์ 12 ถึง 24 VDC)
L1 / L2 / L3	อินพุตสายโหลด	การเชื่อมต่ออินพุตสายไฟ AC 3 เฟส (100 ถึง 240 VAC)
T1 / T2 / T3	เอาต์พุตโหลด	การเชื่อมต่อไฟ AC 3 เฟสโดยตรงกับองค์ประกอบทำความร้อน

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

คำต่อท้าย "3N" หมายถึงตัวควบคุม 3 เฟส 3 องค์ประกอบ ซึ่งสวิตช์เฟสทั้งสามแยกจากกัน หากเปลี่ยนรุ่น 2 องค์ประกอบรุ่นเก่า เช่น G3PE-245B-3 ซึ่งสวิตช์เพียงสองเฟสและปล่อยให้เฟสที่สามผ่านโดยตรง ให้ตรวจสอบแผนผังการเดินสายของตู้ รุ่น 3 องค์ประกอบให้การแยกวงจรที่ดีกว่าและเป็นไปตามมาตรฐานความปลอดภัยที่เข้มงวดยิ่งขึ้น ซึ่งกำหนดให้ตัดวงจรสายเฟสทั้งหมดในช่วงปิดการทำงาน

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

รีเลย์โซลิดสเตตสร้างความร้อนประมาณ 1.5 วัตต์ต่อกระแสโหลด 1 แอมแปร์ เมื่อติดตั้งอุปกรณ์ขนาด 45 A นี้ในตู้ควบคุมแบบปิดสนิท ให้คำนวณภาระความร้อนรวมและตรวจสอบให้มีการหมุนเวียนอากาศอย่างเพียงพอหรือมีระบบระบายความร้อนแบบบังคับ อุณหภูมิโดยรอบภายในตู้ต้องไม่เกิน 40 degC เพื่อรักษาพิกัดเต็ม 45 A โดยไม่ต้องลดพิกัดอุปกรณ์

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เพื่อป้องกันความร้อนสูงเฉพาะจุดและความเสียหายของขั้วภายใต้โหลดกระแสสูง ให้ใช้หางปลาวงแหวนแบบปิดชนิดย้ำสำหรับสายโหลดหลัก (L1/L2/L3 และ T1/T2/T3) ตรวจสอบให้แน่ใจว่าขั้วโหลดทั้งหมดขันด้วยแรงบิดระหว่าง 1.47 ถึง 2.45 N-m ตรวจสอบแรงบิดของจุดเชื่อมต่อเป็นระยะระหว่างรอบการบำรุงรักษาโรงงานตามปกติ

แนวทางการติดตั้ง

คำเตือนสำคัญ: มีแรงดันไฟฟ้าอันตรายอยู่ที่ขั้ววงจรหลัก ปลดและล็อกแหล่งจ่ายไฟหลักต้นทางทั้งหมดก่อนดำเนินการติดตั้ง บำรุงรักษา หรือเดินสายอุปกรณ์นี้ ตรวจสอบแรงดันตกค้างที่ขั้วทั้งหมดด้วยมัลติมิเตอร์ดิจิทัลที่มีพิกัดเหมาะสม

ติดตั้งอุปกรณ์ในแนวตั้งบนราง DIN มาตรฐานขนาด 35 มม. หรือยึดโดยตรงกับแผงด้านหลังโลหะโดยใช้รูสกรูติดตั้งในตัว ตรวจสอบให้แน่ใจว่าครีบระบายความร้อนในตัวอยู่ในแนวตั้งเพื่อช่วยให้อากาศไหลเวียนตามธรรมชาติได้อย่างมีประสิทธิภาพ

ต่อสายอินพุตควบคุม 12 ถึง 24 VDC จาก PLC ตัวควบคุมอุณหภูมิ หรือระบบแก้สมการตรรกะด้านความปลอดภัยของคุณเข้ากับขั้ว A1 (+) และ A2 (-)

ต่อสายไฟจากแหล่งจ่ายไฟฟ้า 3 เฟสขาเข้าของระบบสาธารณูปโภคเข้ากับขั้วอินพุตที่ระบุว่า L1, L2 และ L3 โดยใช้สายไฟอุตสาหกรรมที่รองรับอุณหภูมิสูง

ต่อขั้วเอาต์พุตโหลด T1, T2 และ T3 เข้ากับขั้วขององค์ประกอบทำความร้อน ตรวจสอบซ้ำว่าเส้นทางเฟสทั้งหมดได้รับการกำหนดค่าอย่างถูกต้องตามรูปแบบการต่อฮีตเตอร์แบบเดลตาหรือแบบสตาร์

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ส่วนต่อท้าย 3N มีความหมายอย่างไรในรุ่นนี้

ส่วนต่อท้าย 3N ระบุว่าโมเดล G3PE นี้เป็นยูนิต 3 เฟส 3 องค์ประกอบ โดยควบคุมและสวิตช์ไฟทั้งสามเฟสที่จ่ายให้โหลด ตอบโจทย์การใช้งานที่ต้องการการสวิตช์แยกเฟสอย่างสมบูรณ์

รีเลย์โซลิดสเตตรีเลย์นี้จำเป็นต้องใช้ฮีตซิงก์ภายนอกหรือไม่

ไม่จำเป็น G3PE-245B-3N มาพร้อมฮีตซิงก์ในตัวที่ออกแบบมาเพื่อระบายความร้อนที่เกิดขึ้นระหว่างการทำงานด้วยกระแสสูง รองรับโหลดพิกัดสูงสุด 45 A ที่อุณหภูมิแวดล้อม 40 องศาเซลเซียส

ฟังก์ชันซีโร่ครอสในตัวมีไว้เพื่ออะไร

ฟังก์ชันซีโร่ครอสจะสั่งเปิดรีเลย์เมื่อแรงดันโหลด AC ใกล้ศูนย์ ช่วยลดกระแสกระชากขณะเริ่มจ่ายโหลดและสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่อาจรบกวนสายไฟของอุปกรณ์วัดใกล้เคียง

แรงบิดขันสกรูขั้วต่อโหลดที่ถูกต้องคือเท่าใด

เพื่อป้องกันจุดสัมผัสที่มีความต้านทานสูงและความเสียหายจากความร้อน ให้ขันขั้วต่อสกรูบนสายวงจรหลัก (L1/L2/L3 และ T1/T2/T3) ด้วยแรงบิด 1.47 ถึง 2.45 N-m
