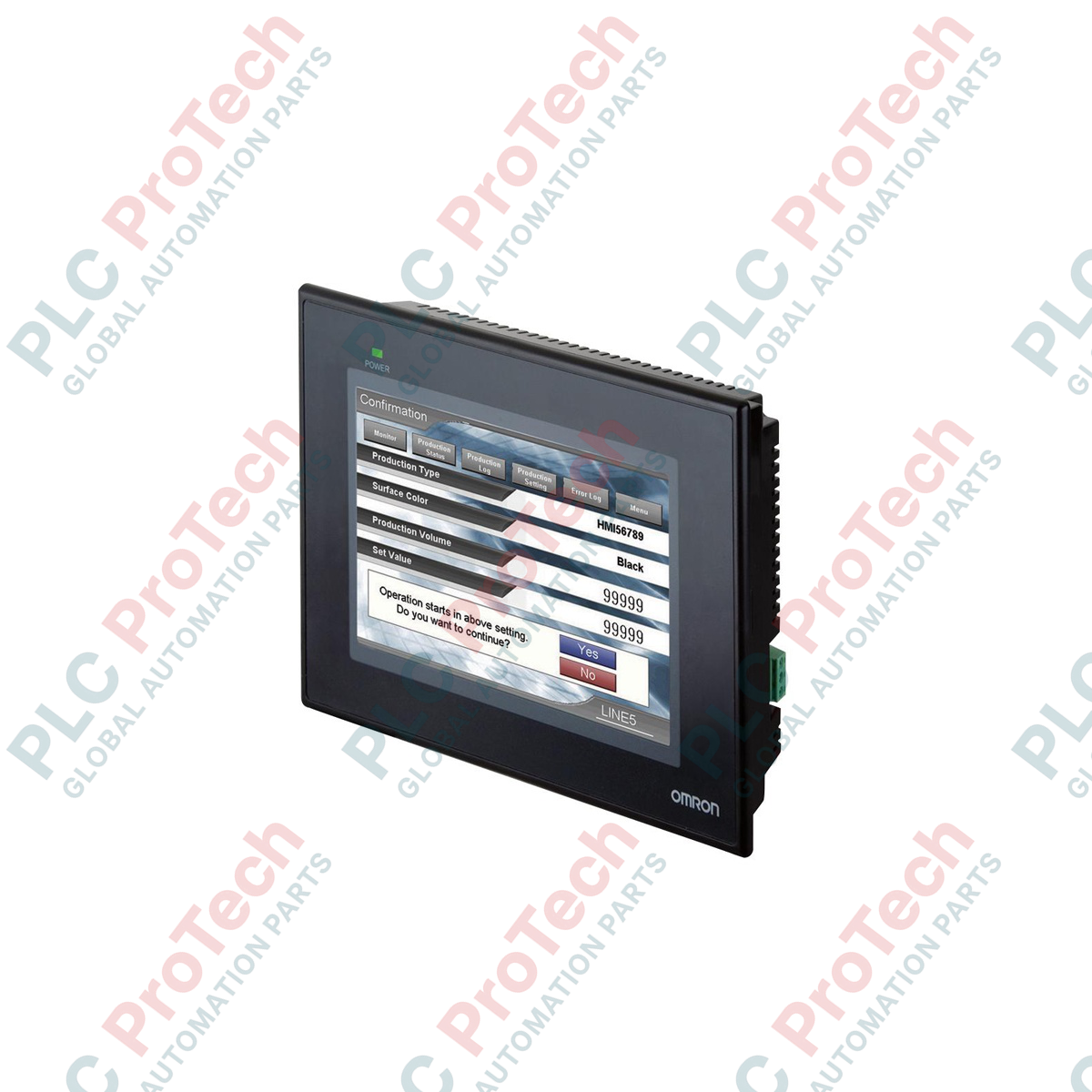

เทอร์มินัล HMI แบบหน้าจอสัมผัสซีรีส์ NB Omron NB7W-TW11B

SKU NB7W-TW11B

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Omron
  • Product No.: NB7W-TW11B
  • Origin ญี่ปุ่น
  • Product Type: แผง HMI หน้าจอสัมผัส
  • Payment: T/T, Western Union
  • Weight: 0.607 kg
  • Dimensions: 4.6 ซม. x 20.2 ซม. x 14.8 ซม.
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

ปริมาณ

Product Description

คำอธิบาย

Omron NB7W-TW11B ทำหน้าที่เป็นอินเทอร์เฟซหลักสำหรับผู้ปฏิบัติงานในระบบอัตโนมัติของเครื่องจักรขนาดกะทัดรัด เป็นอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรขนาดจอกว้าง 7 นิ้วที่มีความน่าเชื่อถือสูง ออกแบบมาเพื่อผสานการทำงานกับ PLC ซีรีส์ CP1 และสถาปัตยกรรมคอนโทรลเลอร์จากผู้ผลิตหลายรายได้อย่างราบรื่น เทอร์มินัลกราฟิกนี้มาพร้อม จอแสดงผล TFT LCD คมชัด ความละเอียด 800 x 480 พิกเซล (WVGA) และรองรับสีสูงสุด 65,536 สี ให้การแสดงภาพกระบวนการที่ชัดเจนและมุมมองกว้าง แผงด้านหน้าได้รับการออกแบบสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง พร้อม ระดับการป้องกัน IP65 เพื่อป้องกันชิ้นส่วนอิเล็กทรอนิกส์ภายในจากฝุ่น ละอองน้ำ และละอองน้ำมัน ด้วย Ethernet พอร์ตอนุกรมคู่ และอินเทอร์เฟซ USB Host/Client ในตัว จึงช่วยให้การเชื่อมต่อระยะไกลและการเขียนโปรแกรมภาคสนามทำได้ง่ายขึ้น

คุณสมบัติเด่น

  • จอแสดงผลความละเอียดสูง: หน้าจอสี TFT WVGA ขนาด 7 นิ้ว พร้อมไฟพื้นหลัง LED อายุการใช้งานยาวนานสูงสุด 50,000 ชั่วโมงภายใต้สภาวะมาตรฐาน
  • การเชื่อมต่อที่หลากหลาย: พอร์ต Ethernet (10/100 Base-T) ในตัวสำหรับถ่ายโอนหน้าจอความเร็วสูง การเชื่อมต่อเข้ากับเครือข่าย และการสื่อสารกับ PLC
  • พอร์ตอนุกรมที่ยืดหยุ่น: ช่องสัญญาณอนุกรม RS-232C (COM1) และ RS-232C/422A/485 (COM2) ในตัว สำหรับเชื่อมต่ออุปกรณ์หลายเครื่องพร้อมกัน
  • การถ่ายโอนข้อมูลผ่าน USB: มาพร้อมพอร์ต USB Host สำหรับบันทึกข้อมูลกระบวนการ สูตร และอัปเดตเฟิร์มแวร์ผ่านแฟลชไดรฟ์ USB มาตรฐาน รวมถึงพอร์ต USB Client สำหรับการเขียนโปรแกรมผ่าน PC
  • อินเทอร์เฟซสัมผัสที่ทนทาน: แผงสัมผัสแบบตัวต้านทานแอนะล็อก พร้อมแรงกดเพื่อเปิดใช้งานเชิงกล 0.5 ถึง 0.8 N และรองรับการใช้งานอย่างน้อย 1,000,000 ครั้ง

การใช้งาน

  • เครื่องจักรบรรจุภัณฑ์: อินเทอร์เฟซควบคุมแบบเรียลไทม์สำหรับสายการผลิตแบบขึ้นรูป-บรรจุ-ปิดผนึก การห่อ และการบรรจุกล่อง
  • แผงควบคุมระบบบำบัดน้ำ: การตรวจสอบกระบวนการในพื้นที่ การจัดลำดับการทำงานของปั๊ม และการจัดการสัญญาณเตือน
  • อุปกรณ์รีดขึ้นรูปพลาสติก: โปรไฟล์การควบคุมอุณหภูมิแบบหลายโซนและการเลือกสูตรวัตถุดิบ
  • ระบบจัดการวัสดุ: การกำหนดเส้นทางสายพานลำเลียง การตั้งค่าการคัดแยก และหน้าจอแสดงผลการวินิจฉัย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ข้อมูลจำเพาะ
ผู้ผลิต Omron
รหัสรุ่น NB7W-TW11B
ขนาดและประเภทจอแสดงผล 7.0 นิ้ว, จอ LCD สี TFT
ความละเอียด 800 x 480 พิกเซล (WVGA)
จำนวนสีของจอแสดงผล 65,536 สี
อายุการใช้งานแบ็กไลต์ โดยทั่วไป 50,000 ชั่วโมงการทำงาน (ที่ 25 องศาเซลเซียส ความสว่าง 40%)
ประเภทแผงสัมผัส แบบแอนะล็อกชนิดตัวต้านทาน อายุการใช้งานอย่างน้อย 1,000,000 ครั้ง
แรงดันไฟฟ้าอินพุต 24 VDC (ช่วงที่ยอมรับได้: 20.4 ถึง 27.6 VDC)
การใช้พลังงาน สูงสุด 11 W
พอร์ตอีเทอร์เน็ต RJ45 1 พอร์ต (10/100 Base-T)
พอร์ต USB USB 2.0 Host 1 พอร์ต (Type-A), USB 2.0 Client 1 พอร์ต (Type-B)
อินเทอร์เฟซแบบอนุกรม COM1: RS-232C, COM2: RS-232C/422A/485
ระดับการป้องกัน IP65 (แผงด้านหน้า) เทียบเท่า NEMA 4X (การใช้งานภายในอาคาร)
อุณหภูมิขณะทำงาน 0 ถึง 50 องศาเซลเซียส (อุณหภูมิโดยรอบ)
ขนาดทางกายภาพ 202 มม. (W) x 148 มม. (H) x 46 มม. (D)
ขนาดช่องเจาะแผง 191.0 มม. (W) x 137.0 มม. (H)
น้ำหนักจัดส่ง (คำนวณ) 0.85 กก.

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / ขั้วเทอร์มินัล ประเภท การกำหนดฟังก์ชัน / วงจร
ชุดขั้วต่อไฟฟ้า ขั้วต่อสกรู 3 พิน อินพุตแหล่งจ่ายไฟ 24 VDC, 0V, กราวด์การทำงาน (FG)
พอร์ต COM1 D-Sub 9 พิน ตัวเมีย การสื่อสารแบบอนุกรม RS-232C ไปยังตัวควบคุมโฮสต์
พอร์ต COM2 D-Sub 9 พิน ตัวเมีย การสื่อสารที่กำหนดค่าได้แบบ RS-232C / RS-422A / RS-485
พอร์ตอีเทอร์เน็ต RJ45 การสื่อสารเครือข่ายและการถ่ายโอนแอปพลิเคชันที่ความเร็ว 10/100 Mbps
พอร์ต USB HOST USB Type-A การเชื่อมต่อแฟลชไดรฟ์ USB สำหรับบันทึกข้อมูล สูตร และข้อมูลสำรอง
พอร์ต USB CLIENT USB Type-B การเชื่อมต่อเพื่อโปรแกรม/อัปโหลดโดยตรงไปยังพีซี

ข้อมูลเชิงลึกจากวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

NB7W-TW11B มีพอร์ตอีเทอร์เน็ตในตัว ซึ่งเป็นจุดแตกต่างด้านฮาร์ดแวร์ที่สำคัญจากรุ่นคู่กันอย่าง NB7W-TW01B (ซึ่งรองรับเฉพาะการสื่อสารแบบอนุกรมและ USB) ตรวจสอบให้แน่ใจว่าโครงการที่ตั้งโปรแกรมไว้สำหรับรุ่นที่ไม่รองรับอีเทอร์เน็ตได้รับการกำหนดค่าใหม่อย่างถูกต้องใน NB-Designer ภายใต้ Project Structure ก่อนอัปโหลดไปยังเทอร์มินัลนี้ ข้อกำหนดด้านเฟิร์มแวร์จำเป็นต้องใช้ NB-Designer เวอร์ชัน 1.3 ขึ้นไป เพื่อใช้งานการกำหนดค่าไดรเวอร์อีเทอร์เน็ตบนรุ่นรหัสนี้ได้สำเร็จ

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อติดตั้งอุปกรณ์ภายในตู้ควบคุมแบบปิดสนิทและไม่มีการระบายอากาศ ซึ่งติดตั้งไดรฟ์ความถี่แปรผัน (VFD) หรือแหล่งจ่ายไฟกำลังสูงหลายตัว ให้ใส่ใจเป็นพิเศษกับการระบายความร้อน การตรวจสอบอุณหภูมิระบุว่าอุณหภูมิแวดล้อมขณะทำงานของอุปกรณ์ต้องไม่เกิน 50 degC ตรวจสอบให้มีระยะห่างรอบตัวเรือน HMI อย่างน้อย 100 mm ทุกด้าน เพื่อป้องกันการควบคุมความเร็วของระบบเนื่องจากความร้อนเฉพาะจุด ซึ่งอาจทำให้อายุการใช้งานของไฟพื้นหลัง LED ลดลงก่อนเวลาอันควร

เคล็ดลับการทดสอบระบบและการเดินสาย

เพื่อป้องกันการเลื่อนตำแหน่งสัมผัสและการหลุดของการสื่อสารแบบอนุกรมที่เกิดจาก EMI ความถี่สูง ให้ใช้ตัวนำกราวด์แยกที่มีอิมพีแดนซ์ต่ำ ต่อจากสกรูกราวด์ฟังก์ชัน (FG) ของขั้วต่อโดยตรงไปยังแผ่นรองทองแดงหลักของแผง ห้ามต่อขั้ว FG แบบพ่วงต่อร่วมกับจุดต่อลงดินของโหลดเหนี่ยวนำกำลังสูง เช่น คอนแทคเตอร์หรือมอเตอร์ AC

แนวทางการติดตั้ง

คำเตือนสำคัญ

แยกและตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟหลักและไฟรองทั้งหมดถูกตัดพลังงานแล้ว ก่อนเริ่มการติดตั้ง การเดินสาย หรือการยึดติดตั้งทางกายภาพ หากไม่ล็อกเอาต์ไฟขาเข้าก่อนเสียบขั้วต่อสายไฟ อาจทำให้ออปโตคัปเปลอร์ภายในเสียหายเชิงโครงสร้าง และก่อให้เกิดอันตรายด้านความปลอดภัยทางไฟฟ้าต่อเจ้าหน้าที่ทดสอบระบบ

1
ตรวจสอบให้แน่ใจว่าขนาดช่องเจาะแผงเท่ากับ 191.0 mm (W) x 137.0 mm (H) อย่างถูกต้อง ความหนาสูงสุดของแผ่นโลหะแผงต้องอยู่ระหว่าง 1.6 mm ถึง 4.8 mm
2
ตรวจสอบให้แน่ใจว่าปะเก็นยางกันน้ำติดตั้งเข้าที่พอดีในร่องบนด้านหลังของกรอบหน้า ใส่ HMI ให้ตรงเข้ากับช่องเจาะแผงจากด้านหน้า
3
เลื่อนขายึดสำหรับติดตั้งทั้งสี่ชิ้นที่ให้มาเข้าไปในช่องติดตั้งด้านข้างบนกรอบหน้าของ HMI จากนั้นขันสกรูให้แน่นอย่างสม่ำเสมอด้วยแรงบิดสูงสุด 0.5 ถึง 0.6 N-m เพื่อให้ได้ซีลตามมาตรฐาน NEMA 4X / IP65 การขันแน่นเกินไปจะทำให้กรอบหน้าบิดงอ
4
เชื่อมต่อสายไฟภายนอก 24 VDC โดยใช้สายทองแดงแกนเดี่ยวที่มีพื้นที่หน้าตัดตั้งแต่ 12 ถึง 24 AWG ขันสกรูของขั้วต่อสายไฟด้วยแรงบิด 0.5 N-m
