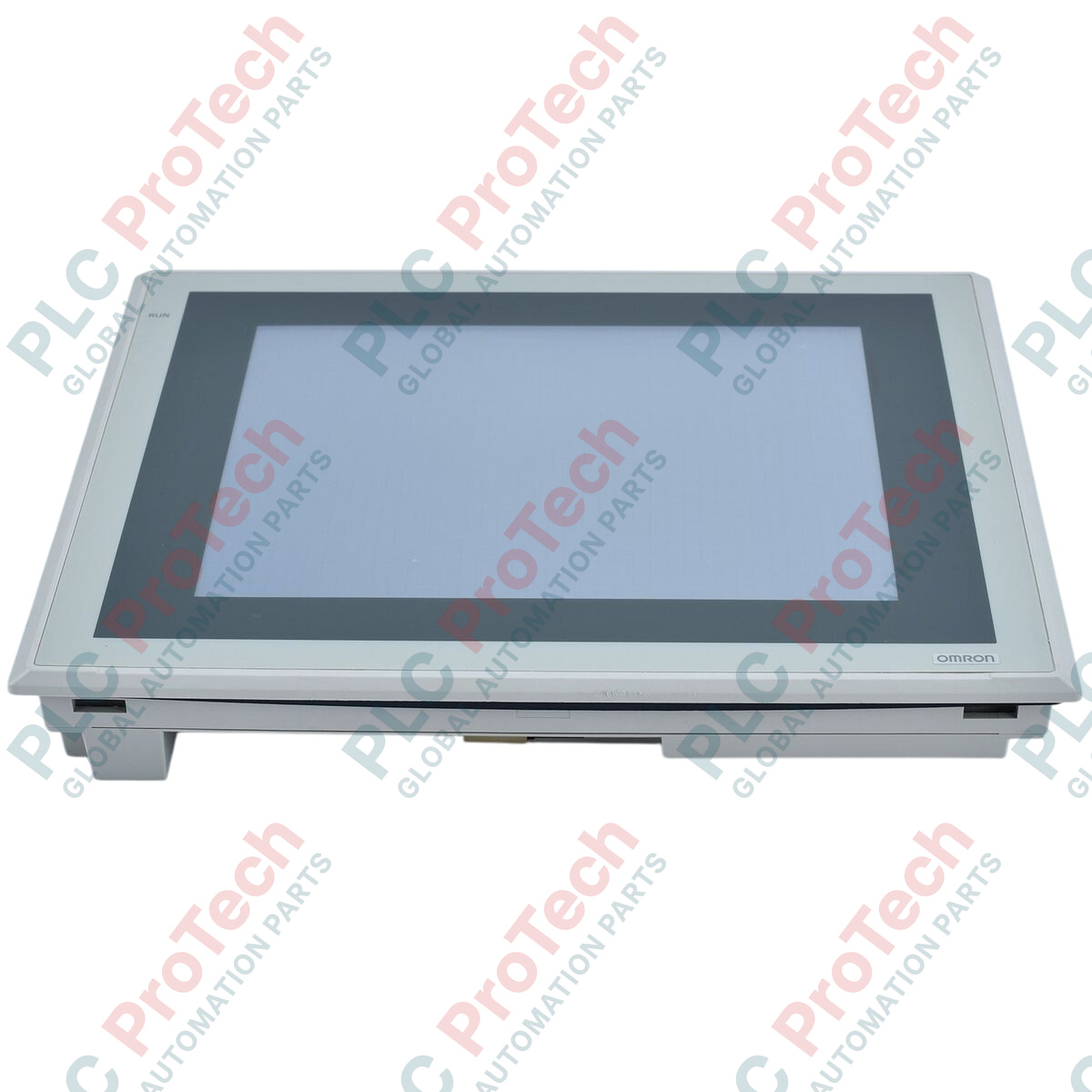

Omron NS10-TV01-V2 เทอร์มินัลแบบโปรแกรมได้ซีรีส์ NS

SKU NS10-TV01-V2

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NS10-TV01-V2
Origin ญี่ปุ่น
Product Type: เทอร์มินัลผู้ควบคุม HMI
Payment: T/T, Western Union
Weight: 3.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ออกแบบมาให้ทำหน้าที่เป็นอินเทอร์เฟซผู้ปฏิบัติงานส่วนกลางภายในโทโพโลยีระบบ Sysmac โมดูล HMI Omron NS10-TV01-V2 มอบการแสดงผลและการควบคุมแบบสัมผัสที่ยอดเยี่ยมสำหรับระบบอัตโนมัติที่มีความต้องการสูง จอแสดงผล TFT แบบแอ็กทีฟเมทริกซ์ขนาด 10.4 นิ้วนี้มาพร้อมความสามารถด้านการสื่อสารในตัว ช่วยให้การโต้ตอบความเร็วสูงกับ PLC ตัวควบคุมการเคลื่อนไหว และอินเวอร์เตอร์ควบคุมความถี่บนพื้นที่โรงงานเป็นไปอย่างน่าเชื่อถือ

คุณสมบัติ

จอแสดงผล TFT มองเห็นได้ชัดเจน: จอแสดงผลขนาด 10.4 นิ้ว ให้ภาพคมชัด พร้อมไฟพื้นหลัง LED ประหยัดพลังงานและมุมมองกว้าง
ความละเอียด VGA: ตารางพิกเซลความหนาแน่นสูงขนาด 640 x 480 ช่วยใช้พื้นที่หน้าจอให้เกิดประโยชน์สูงสุดสำหรับผังโรงงานแบบกราฟิกที่ซับซ้อน
พอร์ตอีเทอร์เน็ตในตัว: รองรับการสื่อสารความเร็วสูง การอัปโหลด/ดาวน์โหลดโครงการ และการตรวจสอบระยะไกลผ่านเว็บ
โครงสร้างอุตสาหกรรม: ตัวเครื่องสีงาช้างทนทาน ออกแบบมาให้ทนต่อน้ำมัน สารเคมี และแรงกระแทกทางกายภาพ
การใช้พลังงานอย่างมีประสิทธิภาพ: ใช้พลังงานสูงสุด 25 W บนบัสอุตสาหกรรมมาตรฐาน 24 VDC

การใช้งาน

สายการประกอบและบรรจุภัณฑ์ในการผลิต
การจ่ายสารเคมีและการตรวจสอบระดับในระบบน้ำและน้ำเสีย
ระบบควบคุม HVAC และระบบอัตโนมัติสำหรับห้องทดสอบสภาพแวดล้อม
การควบคุมการเคลื่อนไหวหลายแกนและสถานีวินิจฉัย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Omron
รุ่น	NS10-TV01-V2
ซีรีส์	ซีรีส์ NS
ขนาดและประเภทจอแสดงผล	TFT ขนาด 10.4 นิ้ว พร้อมไฟพื้นหลัง LED
ความละเอียด	640 x 480 จุด (VGA)
พอร์ตอีเทอร์เน็ต	มี (10/100 Base-TX RJ45)
สีตัวเครื่อง	สีงาช้าง
แรงดันไฟฟ้ากำลังไฟพิกัด	24 VDC
การใช้พลังงาน	สูงสุด 25 W
อุณหภูมิแวดล้อมขณะจัดเก็บ	-20 ถึง 60 องศาเซลเซียส
ความชื้นแวดล้อมขณะใช้งาน	35% ถึง 85% (0 ถึง 40 องศาเซลเซียส), 35% ถึง 60% (40 ถึง 50 องศาเซลเซียส) ไม่ควบแน่น
บรรยากาศขณะใช้งาน	ไม่มีก๊าซกัดกร่อน
น้ำหนัก	สูงสุด 2.3 กก.
น้ำหนักจัดส่ง (คำนวณ)	3.5 กก.

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / พอร์ต	การกำหนดฟังก์ชัน / วงจร
พอร์ตอีเทอร์เน็ต	อินเทอร์เฟซ RJ45 สำหรับการสื่อสารกับ PLC และการเชื่อมต่อโฮสต์ระยะไกล
พอร์ตอนุกรม A	ขั้วต่อ D-sub 9 พิน RS-232C สำหรับการเชื่อมต่อ PLC โดยตรงหรือการเขียนโปรแกรมระบบรุ่นเก่า
พอร์ตอนุกรม B	ขั้วต่อ D-sub 9 พิน RS-232C สำหรับวงจรสื่อสารเสริม
พอร์ต USB	Type-A สำหรับอุปกรณ์จัดเก็บข้อมูลภายนอก ส่วน Type-B สำหรับถ่ายโอนโครงการจาก PC ไปยัง HMI

ข้อมูลเชิงลึกด้านวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

NS10-TV01-V2 ใช้แทนรุ่น NS10-TV01 รุ่นเก่า (ที่ไม่ใช่ V2) ได้โดยสมบูรณ์ เมื่ออัปเกรด ต้องกำหนดค่าไฟล์โครงการที่สร้างด้วย CX-Designer ใหม่ในคุณสมบัติระบบให้ใช้ฮาร์ดแวร์ระบบ "V2" เพื่อให้การลงทะเบียนพิกัดการสัมผัสและการจัดแนวไดรเวอร์จอแสดงผลถูกต้องสมบูรณ์

ข้อผิดพลาดที่พบบ่อยในการใช้งานและหมายเหตุทางวิศวกรรม

การใช้งานอุปกรณ์อย่างต่อเนื่องที่อุณหภูมิสูงกว่า 40 degC โดยไม่มีการระบายอากาศที่เพียงพอในตู้ปิดผนึก อาจเร่งการเสื่อมสภาพของไฟแบ็กไลต์ LED ตรวจสอบให้แน่ใจว่าการจัดวางแผงมีช่องทางหมุนเวียนอากาศแบบพาสซีฟหรือแอ็กทีฟ เพื่อรักษาอุณหภูมิแวดล้อมภายในตู้อยู่ต่ำกว่าขีดจำกัดสูงสุด 50 degC อย่างมาก

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เพื่อป้องกันกราวด์ลูปและสัญญาณรบกวนทางไฟฟ้าที่ทำให้การตอบสนองของหน้าจอสัมผัสผิดเพี้ยน ควรเดินสายแหล่งจ่าย 24 VDC ด้วยสายคู่บิดเกลียวมีชีลด์เสมอ ตรวจสอบให้แน่ใจว่าขา FG ซึ่งเป็นสายดินฟังก์ชันของ HMI ต่อโดยตรงไปยังบัสสายดินของตู้ระบบแบบจุดเดียว โดยใช้ตัวนำทองแดงความต้านทานต่ำเฉพาะเส้น

แนวทางการติดตั้ง

คำเตือนสำคัญ: ก่อนดำเนินการติดตั้ง จัดวางอุปกรณ์ หรือแก้ไขการเดินสายไฟใด ๆ ต้องตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้า AC และ DC ควบคุมหลักที่จ่ายเข้าสู่ตู้ถูกแยกออกโดยสมบูรณ์ ยืนยันว่าไม่มีแรงดันไฟฟ้าด้วยมัลติมิเตอร์ดิจิทัลที่ผ่านการสอบเทียบแล้วก่อนจับต้องจุดต่อสาย

ตัดช่องสี่เหลี่ยมมาตรฐานบนประตูตู้ให้ตรงกับขนาดช่องเจาะแผงที่ระบุไว้ในคู่มือติดตั้งของ Omron

วางปะเก็นยางกันน้ำให้ราบและอยู่กึ่งกลางรอบขอบหน้าแปลนของกรอบ HMI เพื่อให้เกิดซีลป้องกันสภาพแวดล้อมระดับ IP65 ที่เหมาะสมและป้องกันความชื้นซึมเข้า

สอดเทอร์มินัล HMI ผ่านช่องเจาะ แล้วขันยึดจากด้านหลังให้แน่นด้วยขายึดติดตั้งที่ให้มา โดยขันสกรูด้วยแรงบิดตามช่วงที่กำหนด 0.5 ถึง 0.6 Nm

เชื่อมต่อสายไฟแหล่งจ่าย 24 VDC และสายดินฟังก์ชันเข้ากับเทอร์มินัลบล็อก จากนั้นเชื่อมต่อสายเคเบิลลิงก์อีเทอร์เน็ต RJ45 เข้ากับสวิตช์เครือข่ายของคอนโทรลเลอร์

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ซอฟต์แวร์ใดใช้ในการโปรแกรมอินเทอร์เฟซผู้ควบคุม NS10-TV01-V2

เทอร์มินัลนี้โปรแกรมและออกแบบโดยใช้ซอฟต์แวร์ CX-Designer ซึ่งเป็นส่วนหนึ่งของชุดซอฟต์แวร์อัตโนมัติ CX-One จาก Omron

รุ่น V2 รองรับการเชื่อมต่ออุปกรณ์ต่อพ่วง USB หรือไม่

ใช่ เทอร์มินัล V2 มีพอร์ต USB Type-A ในตัวสำหรับบันทึกข้อมูลหรือเชื่อมต่อไดรฟ์หน่วยความจำภายนอก และมีพอร์ต USB Type-B สำหรับการเชื่อมต่อเพื่อโปรแกรมความเร็วสูง

ควรตรวจสอบอะไรหากหน้าจอมีไฟเลี้ยงแต่ยังมืดสนิท

ตรวจสอบว่าแรงดันไฟฟ้าขาเข้าที่ขั้วต่อไฟเลี้ยงคงที่ที่ 24 VDC หากมีแรงดันไฟฟ้า แสดงว่าไฟแบ็กไลต์ LED อาจหมดเวลาใช้งานตามพารามิเตอร์โหมดพักที่กำหนดค่าได้ในเมนูระบบ
