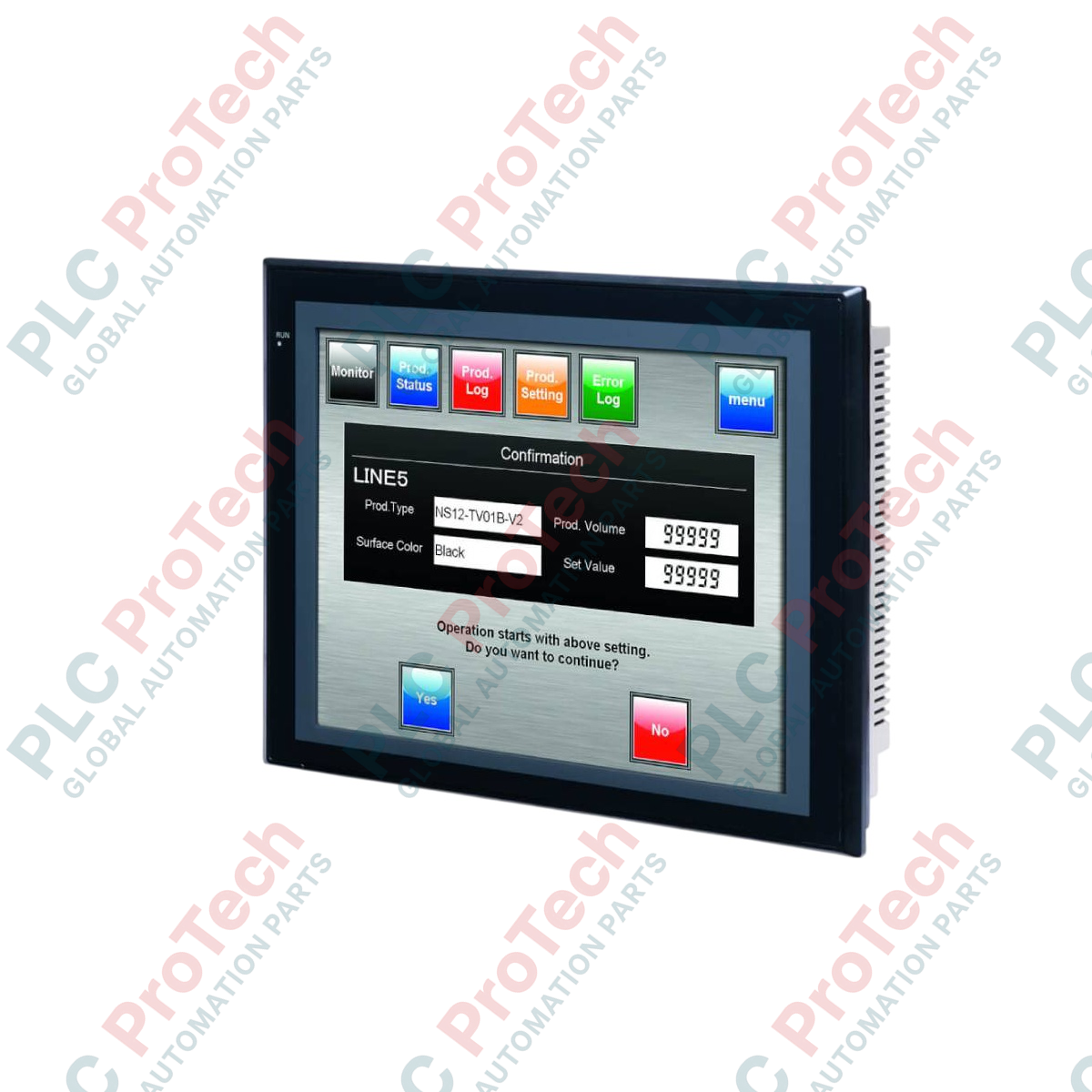

เทอร์มินัลแบบโปรแกรมได้ซีรีส์ NS Omron NS12-TS00B-V2

SKU NS12-TS00B-V2

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NS12-TS00B-V2
Origin ญี่ปุ่น
Product Type: หน้าจอสัมผัส HMI
Payment: T/T, Western Union
Weight: 3.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ออกแบบมาเพื่อการแสดงภาพกระบวนการแบบไดนามิกและการควบคุมการทำงานที่แข็งแกร่งในสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมที่หลากหลาย Omron NS12-TS00B-V2 ทำหน้าที่เป็นอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ที่มีความน่าเชื่อถือสูง รุ่นนี้มาพร้อมจอแสดงผลแอกทีฟเมทริกซ์ TFT ขนาด 12.1 นิ้ว ที่สว่างสดใส พร้อมไฟแบ็กไลต์ LED ประหยัดพลังงาน ให้ความละเอียดคมชัด 800 x 600 สำหรับหน้าจอวินิจฉัยและกราฟแนวโน้มที่มีรายละเอียดสูง ตัวเครื่องสีดำทนทาน ใช้แหล่งจ่ายไฟภายนอก 24 VDC และได้รับการออกแบบให้ทำงานต่อเนื่องโดยไม่มีพัดลมระบายความร้อนภายใน เพื่อยืดอายุการใช้งานในตู้แผงควบคุมที่มีการสั่นสะเทือนสูงและมีฝุ่น

คุณสมบัติเด่น

จอแสดงผลคอนทราสต์สูงขนาด 12.1 นิ้ว: หน้าจอ TFT ที่ให้การมองเห็นชัดเจนด้วยมุมมองกว้างและความสว่างที่ปรับได้
หน้าจอสัมผัสแบบตัวต้านทานแอนะล็อก: รองรับการวางวัตถุได้อย่างยืดหยุ่นและการกำหนดค่าการสัมผัสของผู้ปฏิบัติงานแบบหลายจุดที่ใช้งานง่าย
การระบายความร้อนโดยไม่ใช้พัดลม: กำจัดชิ้นส่วนที่เคลื่อนไหวเพื่อลดการสะสมของฝุ่นและความขัดข้องทางกล
พอร์ตอนุกรมคู่: ช่องสัญญาณ RS-232C ในตัวสำหรับการเชื่อมต่อแบบจุดต่อจุดโดยตรงกับ Programmable Logic Controller (PLC) และอุปกรณ์ต่อพ่วง

การใช้งานในอุตสาหกรรม

การบรรจุภัณฑ์และการจัดการวัสดุ: การตรวจสอบการทำงานในพื้นที่และการแสดงผลการวินิจฉัยสำหรับระบบสายพานลำเลียงที่ซับซ้อน
สายการประกอบอัตโนมัติ: แผงควบคุมแบบรวมสำหรับตรวจสอบหุ่นยนต์หลายแกนและชุดอุปกรณ์นิวแมติก
ระบบบำบัดน้ำและสาธารณูปโภค: การตรวจสอบโรงงานกลางแจ้งที่มีสิ่งห่อหุ้ม ซึ่งต้องใช้แผงด้านหน้าที่ทนต่อสารเคมีและมีความน่าเชื่อถือ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Omron
รหัสรุ่น	NS12-TS00B-V2
พื้นที่แสดงผล	จอ TFT LCD ขนาด 12.1 นิ้ว (ไฟแบ็กไลต์ LED)
ความละเอียด	800 x 600 จุด (VGA)
แรงดันไฟฟ้าขาเข้าพิกัด	24 VDC
การใช้พลังงาน	สูงสุด 25 W
รองรับ Ethernet	ไม่มี (ใช้บอร์ดออปชันภายนอกหรือรุ่นอื่นสำหรับ RJ45 ในตัว)
สีตัวเครื่อง	สีดำ
ความชื้นแวดล้อมขณะใช้งาน	ความชื้นสัมพัทธ์ 35% ถึง 85% (0 ถึง 40 องศาเซลเซียส), ความชื้นสัมพัทธ์ 35% ถึง 60% (40 ถึง 50 องศาเซลเซียส) โดยไม่มีการควบแน่น
อุณหภูมิในการจัดเก็บ	-20 ถึง 60 องศาเซลเซียส
น้ำหนักสุทธิ	สูงสุด 2.5 กก.
น้ำหนักจัดส่ง (คำนวณ)	3.5 กก.

การเชื่อมต่อและอินเทอร์เฟซ

ประเภทขั้วต่อ / พอร์ต	การกำหนดฟังก์ชัน
พอร์ตอนุกรม A (RS-232C)	ขั้วต่อ D-sub ตัวเมีย 9 พิน สำหรับ Host Link (การเชื่อมต่อ PLC) หรือเครื่องมือ PT
พอร์ตอนุกรม B (RS-232C)	ขั้วต่อ D-sub ตัวเมีย 9 พิน สำหรับการเชื่อมต่อกับคอนโทรลเลอร์เสริมหรือเครื่องพิมพ์อนุกรม
พอร์ต USB (Slave)	ขั้วต่อ Type-B สำหรับอัปโหลด/ดาวน์โหลดโครงการความเร็วสูงผ่าน CX-Designer
อินเทอร์เฟซส่วนขยาย	ช่องสำหรับการ์ดสื่อสารเครือข่ายเสริม (เช่น Controller Link หรือบอร์ดอีเทอร์เน็ต)

ข้อสังเกตเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

รหัส V2 ของ NS12-TS00B แสดงถึงสถาปัตยกรรมระบบที่ได้รับการอัปเกรด ซึ่งรองรับคำสั่งแมโครขั้นสูงและการจัดสรรหน่วยความจำภายในที่เพิ่มขึ้น หน้าจอที่พัฒนาสำหรับฮาร์ดแวร์รุ่นดั้งเดิมที่ไม่ใช่ V2 สามารถแปลงภายใน CX-Designer และดาวน์โหลดไปยังฮาร์ดแวร์ V2 ได้อย่างราบรื่น โปรดทราบว่ารุ่นเฉพาะนี้ไม่มีอีเทอร์เน็ตในตัว หากโครงการของคุณต้องการการเชื่อมต่ออีเทอร์เน็ตโดยไม่ติดตั้งโมดูลขยาย ให้พิจารณาเปลี่ยนไปใช้ NS12-TS01B-V2

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

ตรวจสอบขนาดช่องเจาะแผงให้ถูกต้องพอดีก่อนการติดตั้ง การสึกหรอของแผงตามปกติอาจเกิดขึ้นหากขันขายึดแน่นเกินไป ซึ่งทำให้เกิดแรงกดไม่สม่ำเสมอบนแผ่นสัมผัสแบบแอนะล็อก ส่งผลให้เกิดการสัมผัสหลอกหรือค่าคลาดเคลื่อน หลีกเลี่ยงการใช้งาน HMI นี้ที่อุณหภูมิแวดล้อมสูงกว่า 40 degC ในพื้นที่ที่มีความชื้นสูง เนื่องจากเกณฑ์ความชื้นสัมพัทธ์ที่อนุญาตจะลดลงเหลือสูงสุด 60% เพื่อปกป้องออปโตคัปเปลอร์ภายใน

เคล็ดลับการทดสอบระบบและการเดินสาย

เพื่อป้องกันข้อมูลเสียหายบนสายสัญญาณอนุกรม RS-232C ที่เดินเป็นระยะทางไกล ให้ติดตั้งสายดินเฉพาะโดยต่อโดยตรงจากขั้วกราวด์ฟังก์ชัน (FG) ของขั้วต่อไปยังระบบกราวด์คลาส D เสมอ ใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับ Port A และ Port B และตรวจสอบให้แน่ใจว่าต่อชีลด์ลงกราวด์ที่ฝั่ง PLC เท่านั้น เพื่อหลีกเลี่ยงกราวด์ลูป

แนวทางการติดตั้ง

คำเตือนสำคัญ: ก่อนติดตั้ง เดินสาย หรือซ่อมบำรุงอุปกรณ์นี้ ตรวจสอบให้แน่ใจว่าสายจ่ายไฟหลักไปยังตู้ควบคุมถูกตัดไฟโดยสมบูรณ์ ยืนยันว่าไม่มีพลังงานตกค้างในวงจรจ่ายไฟ 24 VDC เพื่อหลีกเลี่ยงไฟฟ้าช็อตหรือความเสียหายร้ายแรงต่อวงจรอินเทอร์เฟซ

1 ตรวจสอบให้แน่ใจว่าขนาดช่องเจาะแผงเท่ากับ 302.0 มม. (W) x 228.0 มม. (H) พอดี และแผ่นแผงมีความหนา 1.6 ถึง 4.8 มม.

2 สอดเครื่อง HMI ผ่านด้านหน้าของแผง โดยตรวจสอบให้แน่ใจว่าปะเก็นกันน้ำยังคงอยู่ในร่องอย่างถูกต้อง

3 ยึดเครื่องโดยขันขายึดที่ให้มาให้ได้แรงบิดตามที่กำหนด 0.5 ถึง 0.6 N-m เพื่อให้ได้รับการป้องกันสภาพแวดล้อมระดับ IP65f

4 เชื่อมต่อสายจ่ายไฟ 24 VDC เข้ากับขั้วต่อไฟ โดยตรวจสอบขั้วให้ละเอียดเพื่อป้องกันฟิวส์ภายในขาดก่อนจ่ายไฟให้ตู้

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

HMI รุ่น NS12-TS00B-V2 มีพอร์ต Ethernet ในตัวหรือไม่

ไม่มี รุ่นเฉพาะนี้ (NS12-TS00B-V2) ไม่มีพอร์ต Ethernet ในตัว หากต้องการใช้งาน Ethernet จำเป็นต้องติดตั้งการ์ดสื่อสารเสริม หรือเปลี่ยนไปใช้รุ่น NS12-TS01B-V2

ใช้ซอฟต์แวร์ใดในการออกแบบหน้าจอและเขียนโปรแกรมให้ HMI ของ Omron รุ่นนี้

การออกแบบหน้าจอ การกำหนดค่า และการถ่ายโอนข้อมูลไปยัง HMI ดำเนินการด้วย CX-Designer ซึ่งเป็นองค์ประกอบสำคัญของชุดซอฟต์แวร์ระบบอัตโนมัติ CX-One ของ Omron

ฉันสามารถแปลงโปรเจกต์ NS12 รุ่นเก่าให้ทำงานบนเทอร์มินัล V2 นี้ได้หรือไม่

ได้ ไฟล์โปรเจกต์รุ่นเก่าสามารถเปิดโดยตรงใน CX-Designer จากนั้นแปลงให้ตรงกับฮาร์ดแวร์รุ่น V2 คอมไพล์ และดาวน์โหลดลงใน NS12-TS00B-V2 ได้

แหล่งจ่ายไฟที่แนะนำสำหรับเทอร์มินัลนี้ควรมีพิกัดเท่าใด

HMI ต้องใช้แหล่งจ่ายไฟ 24 VDC ที่มีความเสถียร กำลังไฟฟ้าสูงสุดที่ใช้คือ 25 W ดังนั้นจึงแนะนำอย่างยิ่งให้ใช้แหล่งจ่ายไฟเฉพาะที่มีพิกัดอย่างน้อย 1.5 ถึง 2 แอมป์
