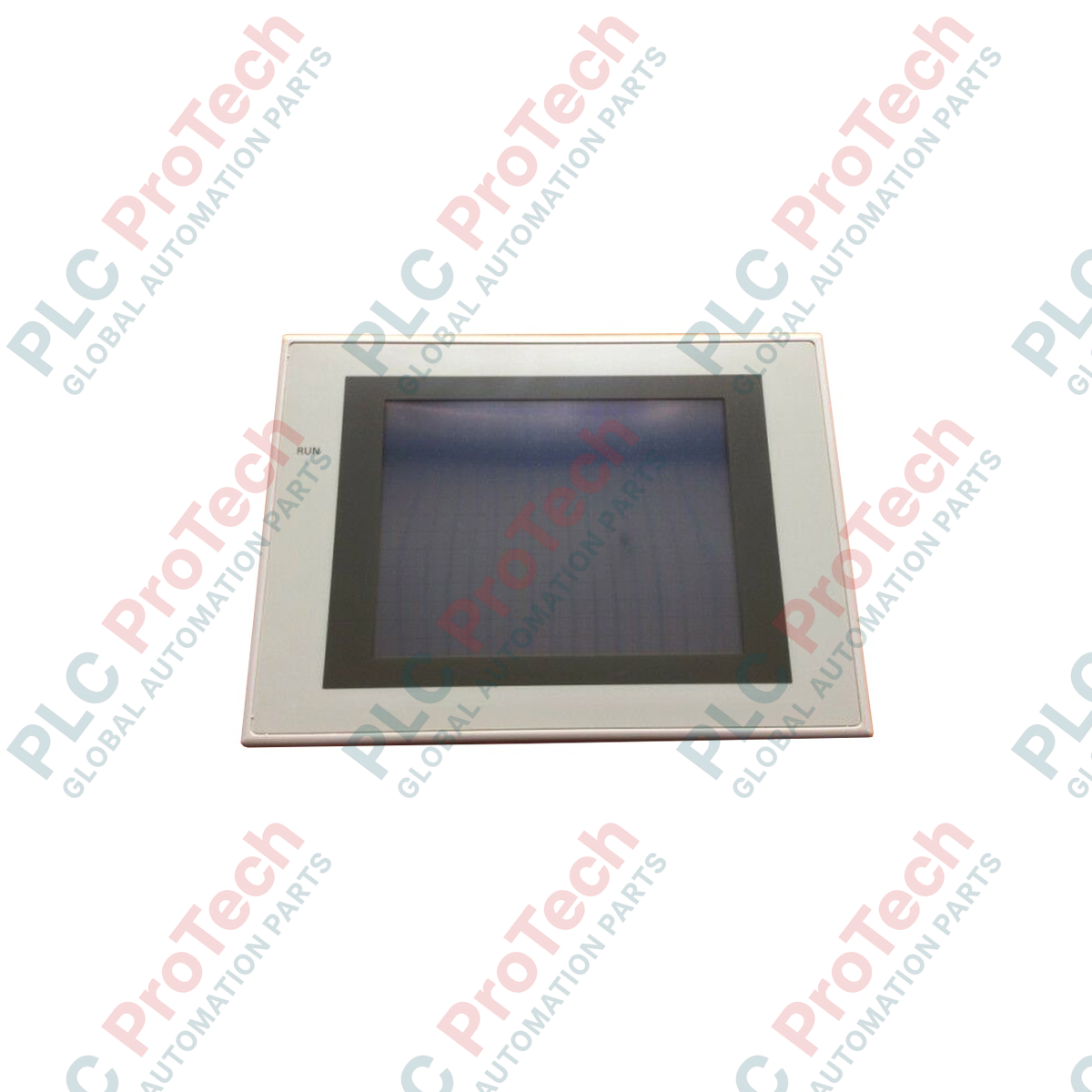

เทอร์มินัลแบบโปรแกรมได้ Omron NS5-MQ11-V2 ซีรีส์ NS

SKU NS5-MQ11-V2

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NS5-MQ11-V2
Country of origin:ญี่ปุ่น
Product Type: เทอร์มินัล HMI แบบโปรแกรมได้
Payment: T/T, Western Union
Weight: 8000g
Dimensions: 24.5 ซม. x 19.2 ซม. x 8.5 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

การโต้ตอบโดยตรงระหว่างมนุษย์กับเครื่องจักรดำเนินการผ่าน Omron NS5-MQ11-V2 ซึ่งเป็นเทอร์มินัลขาวดำที่เชื่อถือได้ ออกแบบมาเพื่อผสานรวมเข้ากับสถาปัตยกรรมซีรีส์ NS ของ Omron อุปกรณ์นี้มีอินเทอร์เฟซภาพที่ทำงานได้หลากหลายสำหรับการตรวจสอบและควบคุมระดับเครื่องจักร พร้อมจอแสดงผลที่แข็งแรงในรูปแบบติดตั้งบนแผงควบคุมที่ทนทาน มาพร้อมพอร์ต RS-232C คู่ จึงรองรับการสื่อสารที่ราบรื่นกับ PLC หลัก ตัวควบคุมอุณหภูมิ และอุปกรณ์เสริมต่าง ๆ รุ่นนี้ออกแบบมาเพื่อการใช้งานที่ยาวนาน โดยมีกรอบหน้าจอสีงาช้างที่เข้ากันได้อย่างลงตัวกับตู้ควบคุมอุตสาหกรรมแบบคลาสสิก

คุณสมบัติ

จอแสดงผล STN ขาวดำ: ให้ความชัดเจนในการอ่านสัญญาณเตือน รีจิสเตอร์สถานะ และตัวแปรกระบวนการด้วยความละเอียดมาตรฐาน 320 x 240 พิกเซล
การเชื่อมต่ออนุกรมคู่: มีอินเทอร์เฟซ RS-232C อิสระสองชุดสำหรับการกำหนดค่าแบบหลายอุปกรณ์หรือหลายโปรโตคอล
อินเทอร์เฟซการตั้งโปรแกรมเฉพาะ: พอร์ต USB slave ในตัวช่วยให้ถ่ายโอนข้อมูลหน้าจอความเร็วสูงและดีบักได้โดยตรงจาก CX-Designer
ช่องขยายหน่วยความจำ: ช่องด้านหลังรองรับการ์ด CompactFlash มาตรฐานสำหรับการสำรองข้อมูล การบันทึกข้อมูล และการอัปเดตเฟิร์มแวร์ระบบ
กรอบหน้าจอความทนทานสูง: ระดับการป้องกันแผงด้านหน้า IP65F ให้การป้องกันที่แข็งแรงต่อการซึมผ่านของความชื้นและฝุ่นละอองละเอียดในสภาพแวดล้อมที่สมบุกสมบัน

การใช้งาน

เครื่องจักรบรรจุภัณฑ์: แผงควบคุมเครื่องจักรเฉพาะจุดที่ต้องการหน้าจอแสดงผลที่รวดเร็ว การแก้ไขสูตร และการติดตามสถานะสัญญาณเตือน
การจัดการวัสดุ: ตรวจสอบความเร็วสายพานลำเลียง สถานะตัวเปลี่ยนทิศทาง และเกณฑ์การคัดแยกบนโหนดเฉพาะจุด
ระบบย่อยกระบวนการ: ขั้วต่ออินเทอร์เฟซสำหรับระบบบำบัดน้ำเฉพาะจุด ห้องควบคุมสภาพแวดล้อม หรือหน่วยจ่ายวัตถุดิบพื้นฐาน

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Omron
ข้อมูลอ้างอิงรุ่น	NS5-MQ11-V2
ซีรีส์	ซีรีส์ NS
ประเภทจอแสดงผล	จอ LCD STN ขาวดำ
ขนาดจอแสดงผล	5.7 นิ้ว
ความละเอียด	320 x 240 พิกเซล (QVGA)
แรงดันไฟฟ้าอินพุต	24 VDC (ช่วงที่ยอมรับได้: 20.4 ถึง 27.6 VDC)
การใช้พลังงาน	สูงสุด 15 วัตต์
การสื่อสารแบบอนุกรม	พอร์ต RS-232C 2 ช่อง
พอร์ต USB	USB Type-B Slave 1 ช่อง (USB 1.1)
สีตัวเครื่อง	สีงาช้าง
อุณหภูมิขณะทำงาน	0 ถึง 50 องศาเซลเซียส
การป้องกันแผงด้านหน้า	เทียบเท่า IP65F
ประเทศผู้ผลิต	ญี่ปุ่น
น้ำหนักจัดส่ง (คำนวณ)	1.5 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	24.5 ซม. x 19.2 ซม. x 8.5 ซม.

การเชื่อมต่อและอินเทอร์เฟซ

ข้อมูลอ้างอิงพอร์ต	ประเภทคอนเน็กเตอร์	การกำหนดฟังก์ชัน / การแมปสัญญาณ
พอร์ตอนุกรม A	D-Sub 9 พิน ตัวเมีย	การเชื่อมต่ออนุกรม Host Link / NT Link RS-232C ไปยัง CPU ของ PLC
พอร์ตอนุกรม B	D-Sub 9 พิน ตัวเมีย	การสื่อสารอนุกรมเสริม (RS-232C) อุปกรณ์ต่อพ่วง หรือตัวควบคุมอุณหภูมิ
พอร์ตเครื่องมือ USB	USB Type-B (Slave)	อินเทอร์เฟซเฉพาะสำหรับการเขียนโปรแกรมความเร็วสูง การดาวน์โหลดหน้าจอ และการดีบักระบบออนไลน์
ขั้วต่ออินพุตไฟฟ้า	ชุดขั้วต่อสกรู M3.5	อินพุตไฟ 24 VDC พร้อมขั้วต่อกราวด์ฟังก์ชัน (FG) สำหรับลดสัญญาณรบกวน

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

ส่วนต่อท้าย "V2" หมายถึงการประมวลผลภายในที่ได้รับการอัปเกรดและความเข้ากันได้ที่เพิ่มขึ้นกับเวอร์ชันรันไทม์ใหม่กว่า เมื่อเทียบกับรุ่น V1 เดิม โปรดทราบว่า NS5-MQ11-V2 (กรอบสีงาช้าง) มีการทำงานภายในเหมือนกันทั้งทางเคมีและโครงสร้างกับ NS5-MQ11B-V2 (กรอบสีดำ) จึงสามารถใช้แทนกันได้โดยตรงเมื่อรูปลักษณ์ของกรอบไม่ใช่ปัจจัยสำคัญ โปรเจกต์การกำหนดค่าซอฟต์แวร์ที่สร้างใน CX-Designer สามารถกำหนดเป้าหมายไปยังรุ่นสีใดสีหนึ่งได้โดยไม่ต้องแก้ไข

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากเครื่องนี้ใช้จอ LCD แบบ STN ขาวดำ มุมมองและความหน่วงในการตอบสนองจึงอาจเด่นชัดกว่าเมื่อเทียบกับจอ TFT รุ่นใหม่ เมื่อออกแบบหน้าจอ HMI ให้ใช้รูปแบบกราฟิกที่มีคอนทราสต์สูง (การจัดวางสีดำ/ขาวทึบแทนเฉดสีไล่ระดับ) เพื่อคงความชัดเจนเมื่อมีแสงสว่างโดยตรงในพื้นที่โรงงาน ตรวจสอบให้แน่ใจว่าช่องระบายอากาศด้านหลังไม่มีสิ่งกีดขวาง การใช้งานภายในตู้ที่มีอุณหภูมิเกิน 50 degC จะเร่งการเสื่อมสภาพของไฟแบ็กไลต์ CCFL อย่างมาก

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เพื่อป้องกันการสื่อสารหมดเวลาและการรบกวนของกราวด์ลูปเฉพาะจุด ขอแนะนำให้เดินสายแหล่งจ่าย 24 VDC แยกต่างหาก แยกสายอนุกรม RS-232C ออกจากอุปกรณ์สตาร์ตเตอร์มอเตอร์แรงดันสูงและสายของไดรฟ์ปรับความถี่ ตรวจสอบให้แน่ใจเสมอว่าขั้วต่อกราวด์ฟังก์ชันเชื่อมต่อกลับไปยังจุดต่อลงดินที่มีอิมพีแดนซ์ต่ำและมั่นคง โดยใช้สายไฟขนาดอย่างน้อย 2.0 มม²

แนวทางการติดตั้ง

คำเตือนสำคัญอย่างยิ่ง

แยกแหล่งจ่ายไฟหลักและตรวจสอบให้แน่ใจว่าไม่มีไฟฟ้าอยู่ก่อนทำงานกับขั้วต่อ 24 VDC ห้ามซ่อมบำรุงขั้วต่อไฟฟ้า เปลี่ยนการกำหนดค่าระบบ หรือปรับสายไฟขณะที่มีแรงดันไฟฟ้า เพื่อหลีกเลี่ยงไฟฟ้าช็อตหรือความเสียหายร้ายแรงต่อระบบควบคุม

1 ตรวจสอบให้แน่ใจว่าขนาดช่องเจาะแผงตรงตามข้อมูลจำเพาะทางกายภาพที่ 184 มม. x 131 มม. อย่างเคร่งครัด

2 วางปะเก็นกันน้ำให้แนบสนิทรอบขอบด้านในของกรอบก่อนใส่ตัวเครื่องเข้าไปในช่องเจาะ

3 ขันขายึดสำหรับติดตั้งที่ให้มาให้แน่นเท่ากัน โดยใช้แรงบิด 0.5 ถึง 0.6 N-m เพื่อให้ได้ซีล IP65F ที่เหมาะสมโดยไม่ทำให้กรอบแตกร้าว

4 ต่อสายไฟ 24 VDC ด้วยหางปลาแบบย้ำหุ้มฉนวนเข้ากับสกรู M3.5 รักษาขั้วไฟฟ้าให้ถูกต้องอย่างเคร่งครัด

FAQ

ความแตกต่างด้านโครงสร้างระหว่าง NS5-MQ11-V2 และ NS5-MQ11B-V2 คืออะไร

ความแตกต่างเพียงอย่างเดียวคือสีของตัวเครื่องภายนอก NS5-MQ11-V2 มีกรอบหน้าจอด้านหน้าเป็นสีงาช้าง ในขณะที่ NS5-MQ11B-V2 มีกรอบหน้าจอสีดำ ส่วนข้อมูลจำเพาะทางไฟฟ้า ข้อกำหนดด้านซอฟต์แวร์ และการสื่อสารภายในเหมือนกันทั้งหมด

ฉันสามารถตั้งโปรแกรม NS5-MQ11-V2 ผ่านการเชื่อมต่อ Ethernet ได้หรือไม่

ไม่ได้ NS5-MQ11-V2 เป็นเทอร์มินัลพื้นฐานที่รองรับเฉพาะการสื่อสารแบบอนุกรม การถ่ายโอนหน้าจอและการดำเนินการเกี่ยวกับเฟิร์มแวร์ต้องทำผ่านพอร์ต USB slave โดยเฉพาะที่เชื่อมต่อโดยตรงกับพีซีที่ใช้ CX-Designer หรือผ่านการ์ด CompactFlash ที่ฟอร์แมตแล้วในช่องขยาย

รุ่นนี้รองรับการสื่อสาร NT Link โดยตรงหรือไม่

รองรับ พอร์ตอนุกรมในตัวทั้งสองพอร์ตรองรับโปรโตคอล NT Link ความเร็วสูงแบบ 1:1 และ 1:N รวมถึง Host Link เพื่อแลกเปลี่ยนข้อมูลกับ PLC Omron Sysmac ที่เข้ากันได้อย่างราบรื่น

ซอฟต์แวร์ใดใช้สำหรับออกแบบและดาวน์โหลดหน้าจอสำหรับ HMI รุ่นนี้

Omron NS5-MQ11-V2 ตั้งค่าโดยใช้ซอฟต์แวร์ CX-Designer ซึ่งเป็นส่วนหนึ่งของชุดซอฟต์แวร์ CX-One ที่ครอบคลุม แนะนำให้ใช้ CX-Designer เวอร์ชัน 3.0 ขึ้นไป
