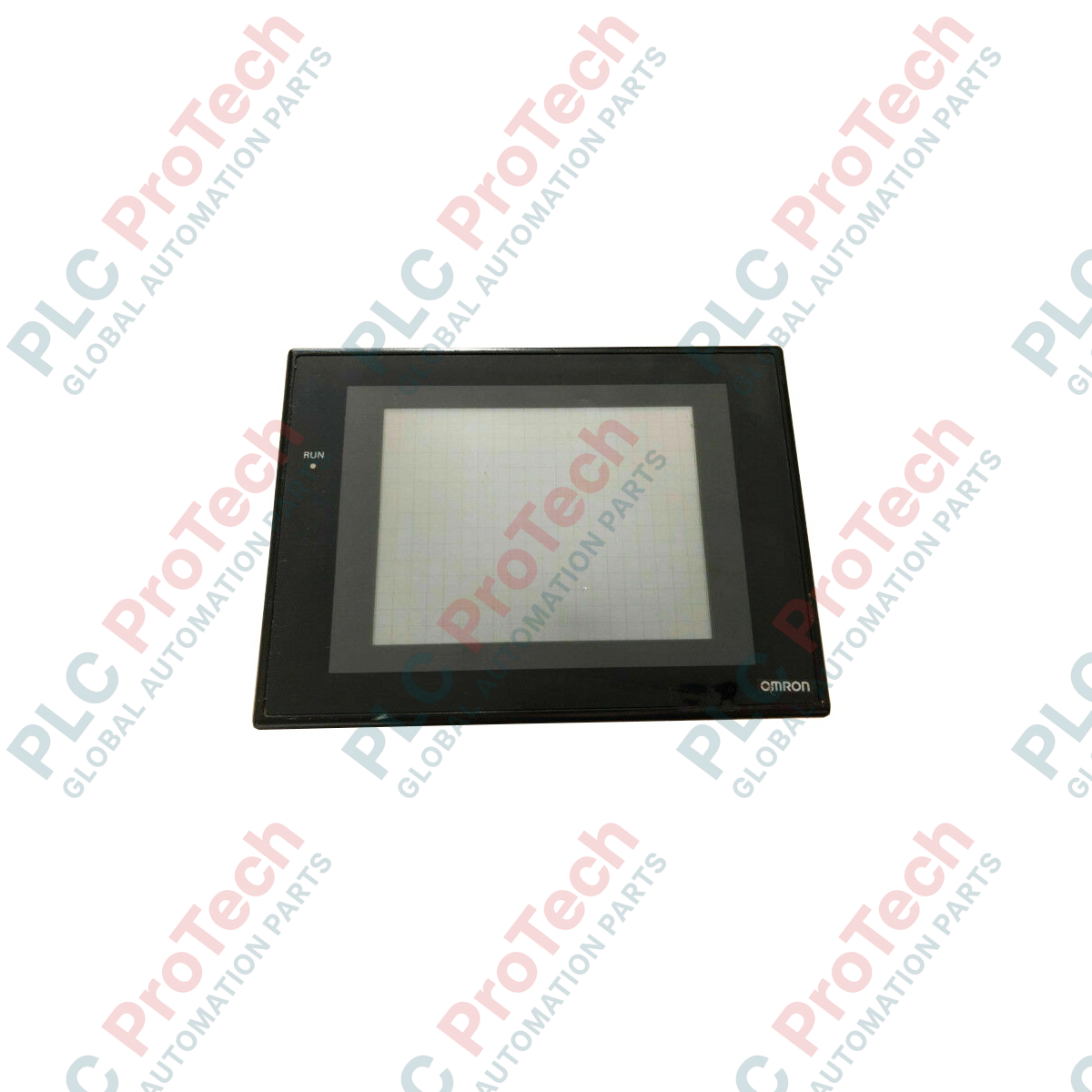

ออกแบบมาให้ผสานรวมเข้ากับสถาปัตยกรรมระบบอัตโนมัติในโรงงานได้โดยตรง Omron NS5-SQ10B-ECV2 ทำหน้าที่เป็นอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ที่มีความน่าเชื่อถือสูงสำหรับการตรวจสอบและควบคุมกระบวนการแบบเรียลไทม์ อุปกรณ์นี้มาพร้อมจอ LCD TFT สีขนาด 5.7 นิ้วที่มองเห็นได้ชัดเจน ช่วยให้การวินิจฉัยและการโต้ตอบของผู้ปฏิบัติงานเป็นไปอย่างชัดเจนในสภาพแวดล้อมอุตสาหกรรมที่ท้าทาย รุ่นนี้ติดตั้งไฟพื้นหลัง LED ที่ได้รับการปรับปรุง ช่วยให้ความสว่างสม่ำเสมอและมีอายุการใช้งานยาวนานกว่ารุ่นเดิมที่ใช้ไฟพื้นหลัง CCFL การกำหนดค่าและการออกแบบหน้าจอจัดการได้อย่างราบรื่นด้วยเครื่องมือสนับสนุน CX-Designer ช่วยให้วิศวกรสามารถติดตั้งหน้าจอกราฟิกที่ซับซ้อน ระบบตรวจสอบสัญญาณเตือน และฟังก์ชันบันทึกข้อมูลได้อย่างรวดเร็ว
| พารามิเตอร์ข้อมูลจำเพาะ | ค่า / พิกัด |
|---|---|
| ผู้ผลิต | Omron |
| หมายเลขรุ่น | NS5-SQ10B-ECV2 |
| ประเภทจอแสดงผล | จอ LCD TFT สี |
| ความละเอียด | 320 x 240 จุด (QVGA) |
| ไฟพื้นหลัง | ไฟพื้นหลัง LED |
| เครื่องมือสนับสนุน | CX-Designer |
| อุณหภูมิแวดล้อมขณะทำงาน | 0 ถึง 50 องศาเซลเซียส |
| สีตัวเครื่อง | สีดำ |
| แรงดันไฟฟ้ากำหนด | 24 VDC |
| น้ำหนักจัดส่ง (คำนวณ) | 8.0 กก. (รวมบรรจุภัณฑ์อุตสาหกรรมที่ปลอดภัย) |
| พอร์ตอินเทอร์เฟซ | รายละเอียดการทำงาน |
|---|---|
| พอร์ตอนุกรม A (RS-232C) | ขั้วต่อ D-sub 9 พินสำหรับการเชื่อมต่อ PLC, โปรโตคอล Host Link หรือ NT Link |
| พอร์ตอนุกรม B (RS-232C) | ขั้วต่อ D-sub 9 พินสำหรับการสื่อสารกับคอนโทรลเลอร์รองหรือเครื่องอ่านบาร์โค้ด |
| พอร์ต USB Slave | ขั้วต่อ Type-B สำหรับอัปโหลดและดาวน์โหลดโปรเจกต์ความเร็วสูงจาก CX-Designer |
| ขั้วต่ออินพุตไฟฟ้า | ขั้วต่อ 3 ขั้วสำหรับแหล่งจ่ายไฟ 24 VDC และการเชื่อมต่อกราวด์โครงเครื่อง |
NS5-SQ10B-ECV2 มีชุดไฟพื้นหลัง LED ที่ได้รับการปรับปรุง ซึ่งมาแทนที่ไฟพื้นหลัง CCFL รุ่นเก่าที่เลิกผลิตแล้ว (เช่น NS5-SQ10B-V2 รุ่นมาตรฐาน) ฮาร์ดแวร์รุ่นนี้รองรับการใช้งานร่วมกับรุ่นเดิมได้อย่างสมบูรณ์ โปรเจกต์ซอฟต์แวร์หน้าจอเดิมที่สร้างสำหรับรุ่น V2 รุ่นเก่าสามารถถ่ายโอนไปยังเครื่อง ECV2 ได้โดยตรงผ่าน CX-Designer โดยไม่ต้องแปลงฐานข้อมูล อย่างไรก็ตาม ขอแนะนำอย่างยิ่งให้อัปเดตเวอร์ชันโปรแกรมระบบ (เฟิร์มแวร์) ของแผงควบคุมเป้าหมายให้ตรงกับเวอร์ชันรันไทม์ล่าสุด เพื่อป้องกันปัญหาพิกัดบนหน้าจอสัมผัสคลาดเคลื่อน
เมื่อติดตั้งจอแสดงผลนี้ภายในตู้ควบคุมแบบปิด ต้องจัดให้มีการระบายอากาศด้วยการพาความร้อนตามธรรมชาติอย่างเพียงพอ แผงควบคุมนี้รองรับการทำงานที่อุณหภูมิสูงสุด 50 degC แต่การทำงานเป็นเวลานานที่อุณหภูมิสูงกว่า 45 degC ภายในพื้นที่แคบและอยู่ใกล้ส่วนประกอบที่มีความร้อน เช่น แหล่งจ่ายไฟหรือชุดขับมอเตอร์ อาจเร่งการเสื่อมของไฟพื้นหลังได้ เว้นระยะห่างรอบโครงด้านหลังของหน้าจออย่างน้อย 100 mm
เดินสายแหล่งจ่ายไฟ 24 VDC ผ่านตัวกรองสัญญาณรบกวนเฉพาะเสมอ หากระบบติดตั้งอยู่ใกล้โหลดเหนี่ยวนำความถี่สูงหรืออินเวอร์เตอร์ปรับความถี่ (VFD) เชื่อมต่อขั้วกราวด์เชิงหน้าที่ (FG) โดยตรงกับระบบกราวด์อุตสาหกรรมแบบจุดเดียวที่มีความต้านทานต่ำ เพื่อหลีกเลี่ยงความผิดปกติจากไฟฟ้าสถิตเมื่อสัมผัสหรือการสูญหายของแพ็กเก็ตการสื่อสารบนพอร์ต RS-232C
คำเตือนสำคัญ:
ก่อนเริ่มเจาะช่องแผง ติดตั้ง หรือเดินสายขั้วต่อไฟฟ้า ให้ตัดกระแสไฟจากแหล่งจ่ายหลักของตู้ควบคุมทั้งหมด ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ 24 VDC ถูกแยกออกจากระบบโดยสมบูรณ์ และตรวจสอบว่าไม่มีประจุไฟฟ้าคงค้างบนสายขั้วต่อ เพื่อป้องกันส่วนประมวลผล CMOS ภายในจากความเค้นทางไฟฟ้าที่สูงเกินไป
เตรียมตู้แผงควบคุมโดยใช้ขนาดช่องเจาะตามแบบมาตรฐานอย่างเป็นทางการสำหรับฮาร์ดแวร์ HMI NS5 ขนาด 5.7 นิ้ว (โดยทั่วไปกว้าง 184 mm x สูง 131 mm)
ตรวจสอบให้แน่ใจว่าปะเก็นกันน้ำวางเข้าที่อย่างถูกต้องในร่องรอบกรอบ HMI ก่อนใส่อุปกรณ์ เพื่อคงระดับการป้องกัน IP65
ใส่ขายึดสำหรับติดตั้ง (ที่ให้มา) ลงในช่องด้านบนและด้านล่างของตัวเครื่อง HMI จากนั้นขันสกรูให้แน่นอย่างสม่ำเสมอด้วยแรงบิดที่แนะนำ 0.5 ถึง 0.6 Nm เพื่อป้องกันตัวเครื่องบิดเบี้ยว
เชื่อมต่อสายไฟอินพุต 24 VDC (แนะนำให้ใช้สายที่มีขนาดหน้าตัดขั้นต่ำ 2.0 mm2 หรือ AWG 14) เข้ากับชุดขั้วต่อไฟของ HMI และต่อกราวด์ขั้ว FG ให้ถูกต้อง
