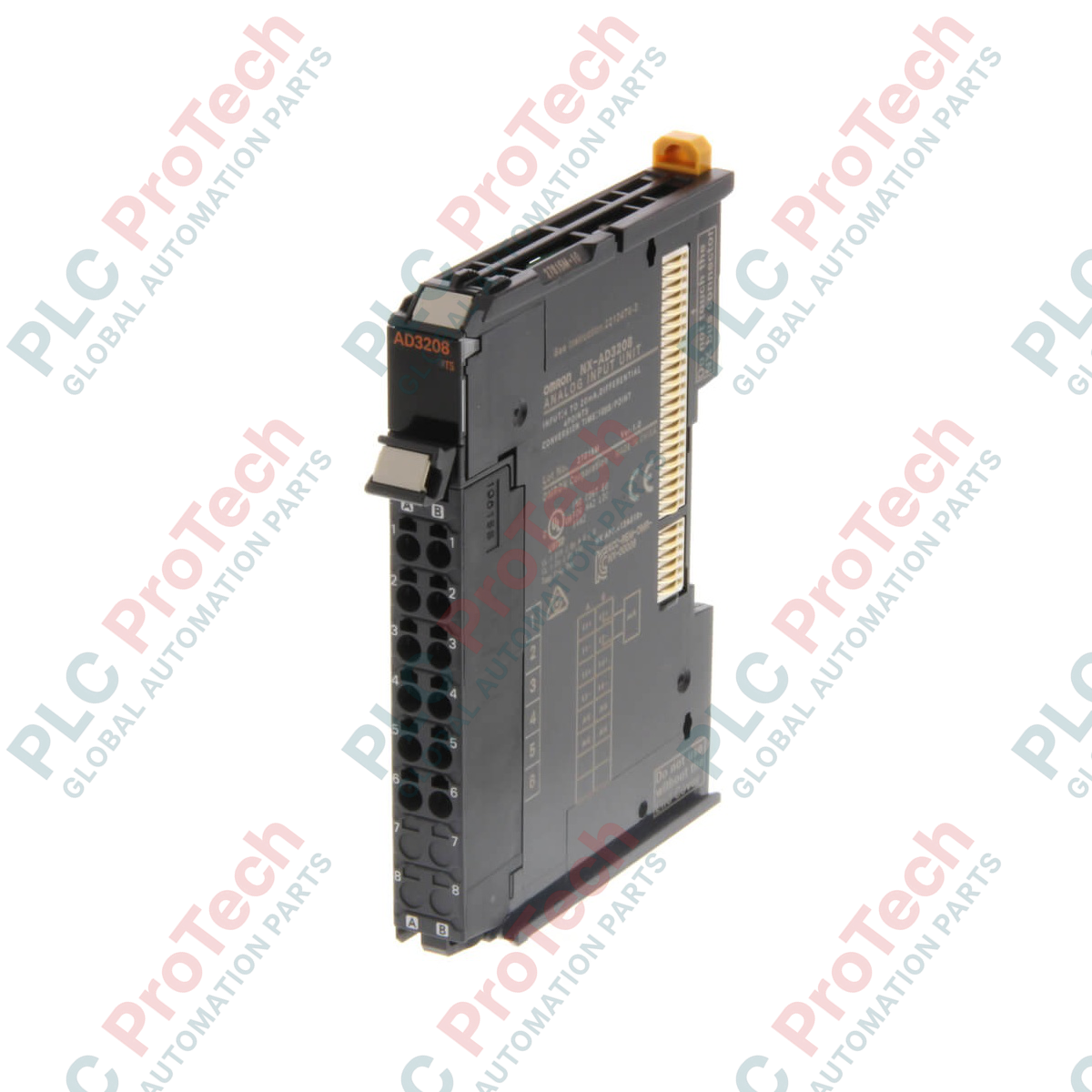

Omron NX-AD3208 ยูนิตอินพุตแอนะล็อกซีรีส์ NX

SKU NX-AD3208ÿ

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-AD3208ÿ
Country of origin:ญี่ปุ่น
Product Type: โมดูลอินพุตแบบแอนะล็อก
Payment: T/T, Western Union
Weight: 70g
Dimensions: 12 (W) x 100 (H) x 71 (D) มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาเพื่อการผสานรวมแบบซิงโครนัสภายในสถาปัตยกรรมควบคุมเครื่องจักร Sysmac โดย Omron NX-AD3208 มอบการตรวจสอบกระแสไฟฟ้าความเร็วสูงและความละเอียดสูงสำหรับการใช้งานในอุตสาหกรรมที่ต้องการประสิทธิภาพสูง โมดูลอินพุตแอนะล็อกนี้ประมวลผลช่องสัญญาณกระแสไฟฟ้าแบบดิฟเฟอเรนเชียลจำนวนสี่ช่อง โดยใช้ช่วงอินพุตที่แม่นยำ 4 ถึง 20 mA เพื่อตรวจสอบทรานสมิตเตอร์ภาคสนามที่สำคัญ ด้วยความเร็วในการแปลงที่โดดเด่นที่ 10 ไมโครวินาทีต่อจุด และความละเอียด 1/30000 โมดูลนี้จึงให้ข้อมูลป้อนกลับที่ละเอียดสูงเพื่อรองรับการเพิ่มประสิทธิภาพกระบวนการแบบเรียลไทม์และลูปควบคุมการเคลื่อนไหวแบบซิงโครไนซ์

คุณสมบัติ

สี่ช่องสัญญาณแบบดิฟเฟอเรนเชียล: รองรับวงจรอินพุตกระแสไฟฟ้าแยกกันสี่วงจร โดยใช้การวัดแบบดิฟเฟอเรนเชียลเพื่อลดความไวต่อสัญญาณรบกวน
ความละเอียดสูง: ประเมินสัญญาณ 4 ถึง 20 mA ขาเข้าได้ละเอียดถึง 1/30000 ของเต็มสเกล เพื่อความแม่นยำเป็นพิเศษ
รอบการแปลงที่รวดเร็ว: แปลงสัญญาณด้วยอัตรา 10 ไมโครวินาทีต่อจุด ช่วยลดความหน่วงโดยรวมของลูปควบคุม
วิธีการรีเฟรชที่ยืดหยุ่น: รองรับทั้งโหมดการรีเฟรช I/O แบบซิงโครนัสและแบบทำงานอิสระ เพื่อให้สอดคล้องกับความเร็วการอัปเดตเครือข่ายที่กำหนด
การเชื่อมต่อโดยไม่ต้องใช้เครื่องมือ: มาพร้อมเทอร์มินัลบล็อกแบบกดเสียบ แคลมป์ไร้สกรู 12 ขั้ว ช่วยเร่งการติดตั้งภาคสนามและลดข้อผิดพลาดในการเดินสาย

การใช้งาน

การติดตามอัตราการไหลอย่างต่อเนื่องและลูปป้อนกลับตำแหน่งวาล์ว
การตรวจจับแรงดันความเร็วสูงในเครื่องจักรไฮดรอลิกและนิวแมติก
การตรวจสอบระดับในถังแปรรูปและระบบจ่าย
สายการผลิตเครื่องจักรแบบหลายแกนที่ทำงานบนเครือข่าย EtherCAT

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Omron
รุ่น	NX-AD3208
ประเภทอินพุต	อินพุตกระแสแอนะล็อก
จำนวนอินพุต	4 ช่อง
ช่วงอินพุต	4 ถึง 20 mA
ความละเอียด	1/30000
เวลาแปลงสัญญาณ	10 ไมโครวินาทีต่อจุด
วิธีการอินพุต	อินพุตแบบดิฟเฟอเรนเชียล
วิธีการรีเฟรช I/O	การรีเฟรช I/O แบบซิงโครนัสตามการสลับ และการรีเฟรชแบบทำงานอิสระ
การเชื่อมต่อภายนอก	เทอร์มินัลบล็อกแบบสกรูเลสแคลมป์ 12 ขั้ว
ไฟแสดงสถานะ	ไฟแสดงสถานะ TS
ช่วงการแปลงอินพุต	-5% ถึง 105% (เต็มสเกล)
อินพุตสูงสุดสัมบูรณ์	+/-30 mA
อิมพีแดนซ์อินพุต	250 โอห์ม
ความแม่นยำ (ที่ 25 องศาเซลเซียส)	+/-0.1% (เต็มสเกล)
ความแม่นยำ (0 ถึง 55 องศาเซลเซียส)	+/-0.2% (เต็มสเกล)
วิธีการแยกวงจร	ระหว่างอินพุตและบัส NX: กำลังไฟ = หม้อแปลง, สัญญาณ = อุปกรณ์แยกสัญญาณดิจิทัล (ไม่มีการแยกระหว่างอินพุตแต่ละช่อง)
ความต้านทานฉนวน	อย่างน้อย 20 MOhm ระหว่างวงจรที่แยกจากกัน (ที่ 100 VDC)
ความทนแรงดันไดอิเล็กทริก	510 VAC ระหว่างวงจรที่แยกจากกันเป็นเวลา 1 นาที (กระแสรั่วไหลสูงสุด 5 mA)
การใช้พลังงาน	เชื่อมต่อกับ CPU หรือยูนิตควบคุมการสื่อสาร: สูงสุด 1.30 W เชื่อมต่อกับคอมมูนิเคชันคัปเปลอร์: สูงสุด 0.95 W
ขนาดโมดูล	12 มม. (W) x 100 มม. (สูง) x 71 มม. (ลึก)
น้ำหนักโมดูล	0.07 กก.
น้ำหนักจัดส่ง (คำนวณ)	1.00 กก.

รุ่นทางเลือกและความเข้ากันได้

NX-AD3208 ทำงานร่วมกับยูนิต CPU ซีรีส์ NX, ยูนิตคอมมูนิเคชันคัปเปลอร์ (เช่น NX-ECC EtherCAT Coupler) และยูนิตควบคุมการสื่อสารซีรีส์ NX ได้อย่างราบรื่น เมื่อกำหนดค่าสถาปัตยกรรมการควบคุมที่ซับซ้อน โปรดตรวจสอบขีดจำกัดกำลังไฟรวมของบัส NX เนื่องจากรุ่นนี้ใช้กำลังไฟสูงสุด 1.30 W ขึ้นอยู่กับอุปกรณ์โฮสต์ สำหรับสถาปัตยกรรมที่ใช้แรงดันไฟฟ้า โปรดดูรุ่นเทียบเท่าซีรีส์ NX-AD36 เพื่อป้องกันการเดินสายไม่ตรงกัน

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

โปรดทราบว่า NX-AD3208 ไม่มีการแยกทางไฟฟ้าแบบกัลวานิกระหว่างช่องอินพุตแต่ละช่อง การแยกมีเฉพาะระหว่างวงจรอินพุตกับบัส NX ภายใน (ผ่านหม้อแปลงและตัวแยกสัญญาณดิจิทัล) เนื่องจากช่องอินพุตแต่ละช่องใช้จุดอ้างอิงภายในร่วมกัน คุณต้องตรวจสอบให้แน่ใจว่าเครื่องส่งสัญญาณลูปภายนอกทั้งหมดเป็นแบบใช้ไฟจากลูปหรือมีการแยกภายนอกอย่างเหมาะสม เพื่อป้องกันกราวด์ลูปและค่าที่อ่านผิดพลาด พิกัดกระแสสูงสุดสัมบูรณ์ต่อช่องคือ +/-30 mA การเกินขีดจำกัดนี้อาจทำให้ตัวต้านทานตรวจวัดความแม่นยำสูงภายในขนาด 250 โอห์มเสียหายจากความร้อน

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดแยกระบบไฟฟ้าทั้งหมดก่อนติดตั้ง ถอดออก หรือเดินสายโมดูล NX Series ใด ๆ การไม่ตัดไฟจากบัสหลักและวงจรกระแสภายนอกอาจทำให้ฮาร์ดแวร์เสียหายหรือระบบเริ่มทำงานโดยไม่คาดคิด

1

เกี่ยวตะขอด้านบนของ NX-AD3208 เข้ากับราง DIN แล้วกดโมดูลลงด้านล่างให้แน่นจนได้ยินเสียงคลิกเข้าที่

2

ตรวจสอบให้แน่ใจว่าพินของขั้วต่อด้านข้างเข้าคู่กับ CPU, คัปเปลอร์ หรือโมดูล NX ที่อยู่ติดกันอย่างถูกต้อง เพื่อให้การสื่อสารมีความเสถียร

3

เตรียมสายไฟแกนเดี่ยวหรือสายไฟฝอยที่เข้าปลอกเฟอร์รูลแล้ว (0.25 ถึง 1.5 มม.²) เสียบสายไฟเข้ากับขั้วต่อแบบสปริงแคลมป์ไร้สกรูโดยตรง เพื่อการเชื่อมต่อที่แน่นหนาโดยไม่ต้องใช้เครื่องมือ

4

เชื่อมต่อสายเคเบิลคู่บิดเกลียวแบบมีชีลด์เพื่อป้องกันการรบกวนจากสนามแม่เหล็กไฟฟ้า และต่อลงกราวด์ชีลด์ตามแนวทางการควบคุม EMI ของโรงงาน

FAQ

ขีดจำกัดกระแสอินพุตสูงสุดสำหรับแต่ละช่องของ NX-AD3208 คือเท่าใด

พิกัดกระแสอินพุตสูงสุดสัมบูรณ์คือ +/-30 mA การเกินขีดจำกัดนี้อาจทำให้เกิดความร้อนเกินและทำให้ตัวต้านทานตรวจจับกระแสภายในขนาด 250 โอห์มเสียหายถาวร

ช่องสัญญาณแต่ละช่องของ NX-AD3208 แยกออกจากกันหรือไม่

ไม่แยก แม้จะมีการแยกทางไดอิเล็กทริกที่ 510 VAC ระหว่างขั้วอินพุตกับบัส NX แต่ช่องอินพุตแต่ละช่องไม่มีการแยกออกจากกัน โดยใช้จุดอ้างอิงการวัดร่วมกัน

สายไฟขนาดใดที่ใช้ร่วมกับเทอร์มินัลบล็อกแบบสปริงแคลมป์ไร้สกรูได้

เทอร์มินัลบล็อกแบบสปริงแคลมป์ไร้สกรู 12 ขั้วรองรับสายไฟแกนเดี่ยวหรือสายไฟตีเกลียวเข้าปลอกเฟอร์รูลที่มีพื้นที่หน้าตัดตั้งแต่ 0.25 ถึง 1.5 มม.²

NX-AD3208 จ่ายไฟ I/O ให้ตัวส่งสัญญาณแบบ 2 สายชนิดแอ็กทีฟหรือไม่

ไม่ โมดูลนี้ไม่มีขั้วจ่ายไฟ I/O แบบแอ็กทีฟ ตัวส่งสัญญาณที่เชื่อมต่อจะต้องใช้ไฟจากลูปหรือจ่ายไฟจากแหล่งจ่ายภายนอก 24 VDC
