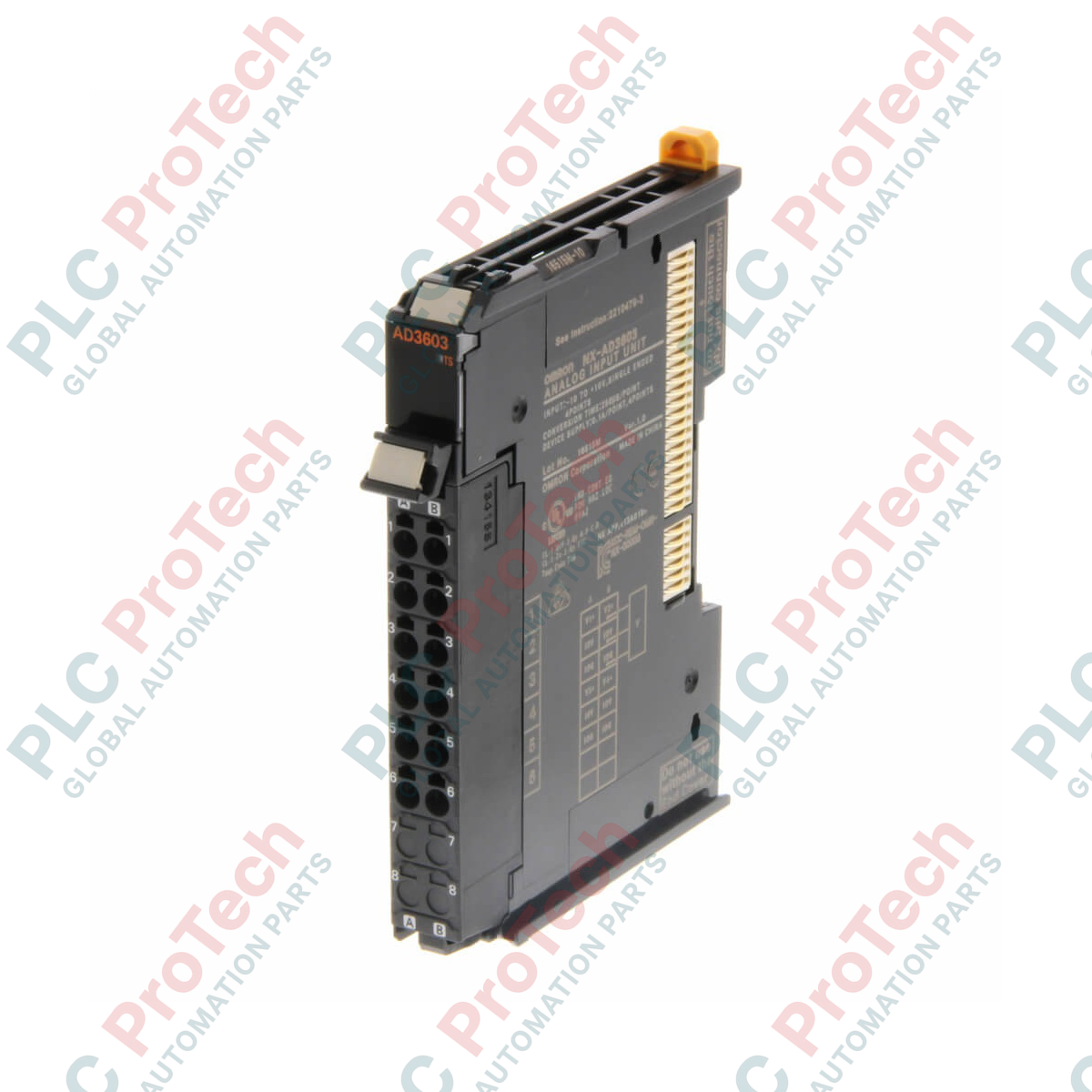

ออมรอน NX-AD3603 ยูนิตอินพุตแอนะล็อก 4 ช่อง ซีรีส์ NX

SKU NX-AD3603

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-AD3603
Country of origin:ญี่ปุ่น
Product Type: ยูนิตอินพุตแอนะล็อก
Payment: T/T, Western Union
Weight: 70g
Dimensions: 12 มม. x 100 มม. x 71 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ด้วยการอำนวยความสะดวกในการแปลงสัญญาณแอนะล็อกเป็นดิจิทัลความเร็วสูงภายในสถาปัตยกรรมระบบอัตโนมัติ Sysmac Omron NX-AD3603 รองรับสัญญาณแรงดันไฟฟ้าแบบซิงเกิลเอนด์ 4 ช่องสำหรับการประมวลผล PLC แบบเรียลไทม์ โมดูลอินพุตแอนะล็อกความหนาแน่นสูงนี้ทำงานร่วมกับบัส NX ได้อย่างราบรื่น มอบการรับสัญญาณที่รวดเร็วสำหรับการควบคุมการเคลื่อนไหว การตรวจสอบกระบวนการ และการใช้งานระบบอัตโนมัติทางอุตสาหกรรมทั่วไป ด้วยการใช้การออกแบบเทอร์มินัลแบบกดเสียบที่ไม่ต้องใช้เครื่องมือ จึงช่วยลดเวลาในการติดตั้งภาคสนาม พร้อมรักษาความเสถียรของการเชื่อมต่อทางไฟฟ้าภายใต้แรงสั่นสะเทือน

คุณสมบัติเด่น

ช่องอินพุตแอนะล็อกแบบซิงเกิลเอนด์ 4 ช่อง ซึ่งกำหนดค่าสำหรับสัญญาณแรงดันไฟฟ้าแบบไบโพลาร์
ช่วงอินพุตสัญญาณกว้าง ครอบคลุมตั้งแต่ลบ 10 V ถึงบวก 10 V
ความเร็วการแปลงสัญญาณสูงที่ 250 ไมโครวินาทีต่อจุด
เทอร์มินัลบล็อกแบบกดเสียบไร้สกรู 12 ขั้วในตัว สำหรับการเดินสายภาคสนามโดยไม่ต้องใช้เครื่องมือ
รองรับการรีเฟรช I/O แบบทำงานอิสระสำหรับรอบการอัปเดตต่อเนื่องที่ไม่ซิงโครไนซ์

การใช้งานเป้าหมาย

การประมวลผลสัญญาณป้อนกลับสำหรับชุดขับเคลื่อนความถี่แปรผัน (VFD) และระบบเซอร์โว
การผสานรวมวงจรป้อนกลับแรงดันไฟฟ้าของวาล์วสัดส่วนแบบนิวแมติกและไฮดรอลิก
การวัดทางอุตสาหกรรมความเร็วสูงและสถานีทดสอบอัตโนมัติ
ระบบเก็บข้อมูลสำหรับเซ็นเซอร์สภาพแวดล้อมภายนอก

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ	ค่า / พิกัด
ผู้ผลิต	Omron
หมายเลขรุ่น	NX-AD3603
จำนวนจุด	4
ช่วงอินพุต	ลบ 10 V ถึงบวก 10 V
ความละเอียด	1/8000
เวลาแปลงสัญญาณ	250 ไมโครวินาที / จุด
วิธีอินพุต	แบบซิงเกิลเอนด์
วิธีการรีเฟรช I/O	การรีเฟรชแบบทำงานอิสระ
ความแม่นยำ (ที่ 25 องศาเซลเซียส)	บวกลบ 0.2 เปอร์เซ็นต์ (เต็มสเกล)
ความแม่นยำ (0 ถึง 55 องศาเซลเซียส)	บวกลบ 0.4 เปอร์เซ็นต์ (เต็มสเกล)
อิมพีแดนซ์อินพุต	ขั้นต่ำ 1 เมกโอห์ม
พิกัดสูงสุดสัมบูรณ์	บวกลบ 15 V
วิธีการแยกวงจร	ระหว่างอินพุตและบัส NX: หม้อแปลง (กำลังไฟ), อุปกรณ์แยกสัญญาณดิจิทัล (สัญญาณ) ไม่มีการแยกระหว่างอินพุต
ความต้านทานฉนวน	ขั้นต่ำ 20 เมกโอห์ม (ที่ 100 VDC) ระหว่างวงจรที่แยกจากกัน
การใช้พลังงาน	สูงสุด 1.35 W (เชื่อมต่อกับ CPU); สูงสุด 1.10 W (เชื่อมต่อกับคัปเปลอร์)
ขั้วต่อ	เทอร์มินัลบล็อกแบบสปริงแคลมป์ไร้สกรู 12 ขั้ว
ขนาด (W x สูง x ลึก)	12 มม. x 100 มม. x 71 มม.
น้ำหนักต่อหน่วย	0.07 กก.
น้ำหนักจัดส่ง (คำนวณแล้ว)	1.00 กก.

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

NX-AD3603 ได้รับการปรับให้เหมาะสำหรับการใช้งานแรงดันไฟฟ้าแบบไบโพลาร์ (ลบ 10 V ถึงบวก 10 V) หากการใช้งานของคุณต้องการอินพุตแบบดิฟเฟอเรนเชียลหรือการแยกระหว่างอินพุตที่สูงขึ้น ให้พิจารณา NX-AD3203 ซึ่งมีโครงสร้างอินพุตแบบดิฟเฟอเรนเชียล โมดูลนี้ใช้งานร่วมกับยูนิต CPU ซีรีส์ NX ของ Omron, ยูนิตคัปเปลอร์ EtherCAT และยูนิตคัปเปลอร์ EtherNet/IP ได้ทั้งหมด การกำหนดค่าพารามิเตอร์ต้องดำเนินการผ่านซอฟต์แวร์ Sysmac Studio

ข้อผิดพลาดที่อาจเกิดขึ้นในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากโมดูลนี้ใช้การออกแบบแบบปลายเดี่ยว ช่องสัญญาณอินพุตทั้งสี่ช่องจึงใช้กราวด์สัญญาณภายในร่วมกัน (ไม่มีการแยกระหว่างช่องอินพุตแต่ละช่อง) อาจเกิดกราวด์ลูปได้ง่ายหากเซนเซอร์ภายนอกเชื่อมต่อกับศักย์กราวด์ที่แตกต่างกัน เพื่อป้องกันข้อผิดพลาดในการวัดหรือความเสียหายต่อโมดูล ให้ตรวจสอบว่ากราวด์สัญญาณทั้งหมดอ้างอิงไปยังจุดร่วมจุดเดียวของระบบ หรือใช้ตัวแยกสัญญาณภายนอกในแต่ละสาย

เคล็ดลับการเริ่มต้นใช้งานและการเดินสาย

ใช้สายคู่บิดเกลียวมีชีลด์สำหรับการเชื่อมต่อสัญญาณแอนะล็อกเสมอ เพื่อระงับสัญญาณรบกวนความถี่สูงจากไดรฟ์ปรับความถี่ที่อยู่ใกล้เคียง ต่อชีลด์ของสายเข้ากับกราวด์เฉพาะด้านตู้แผงควบคุมเท่านั้น (การต่อลงกราวด์แบบจุดเดียว) เพื่อหลีกเลี่ยงกระแสกราวด์หมุนเวียน สำหรับขั้วต่อแบบแคลมป์ไร้สกรู ให้ใช้หางปลาที่มีปลอกฉนวนยาว 8 มม. ถึง 10 มม. เพื่อให้เสียบได้อย่างมั่นคง

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดแหล่งจ่ายไฟฟ้าทั้งหมดออกจากบัส NX, แหล่งจ่ายไฟ I/O เสริม และอุปกรณ์ภาคสนามก่อนดำเนินการติดตั้ง ถอด หรือเดินสายโมดูลด้วยตนเอง การไม่ตัดไฟออกจากทั้งระบบอย่างสมบูรณ์อาจทำให้ขั้วต่ออินเทอร์เฟซบัส NX เสียหายทางกายภาพ พารามิเตอร์ภายในเสียหาย หรือทำให้เกิดไฟฟ้าช็อต

1

จัดแนวตะขอนำทางด้านบนและด้านล่างของโมดูล NX-AD3603 ให้ตรงกับรางของโมดูลข้างเคียงบนราง DIN

2

เลื่อนโมดูลตรงเข้าหายูนิตข้างเคียงจนได้ยินเสียงคลิกที่ชัดเจน ซึ่งยืนยันว่าขั้วต่อบัส NX เข้าประกบกันสนิทแล้ว

3

เสียบสายไฟที่ปอกปลายไว้ล่วงหน้าหรือจุดต่อที่เข้าหางปลาเข้าในขั้วต่อแบบแคลมป์ไร้สกรูโดยตรงจนแคลมป์ล็อก ตรวจสอบความแน่นหนาของการเชื่อมต่อทางกายภาพด้วยการดึงทดสอบเบา ๆ

FAQ

ความแตกต่างที่สำคัญระหว่าง NX-AD3603 กับยูนิตอินพุตแอนะล็อกแบบดิฟเฟอเรนเชียลมาตรฐานคืออะไร

NX-AD3603 ใช้วิธีอินพุตแบบซิงเกิลเอนด์ หมายความว่าทั้ง 4 ช่องใช้กราวด์ภายในร่วมกัน ส่วนยูนิตแบบดิฟเฟอเรนเชียล เช่น NX-AD3203 มีขาอ้างอิงบวกและลบแยกกันสำหรับแต่ละช่อง จึงป้องกันกราวด์ลูปได้ดีกว่า

NX-AD3603 จำเป็นต้องใช้แหล่งจ่ายไฟ I/O ภายนอก 24 VDC เพื่อทำงานหรือไม่

ไม่จำเป็น วงจรภายในและตัวแปลงสัญญาณของ NX-AD3603 รับไฟโดยตรงจากบัส NX ผ่านยูนิต CPU หรือยูนิตคัปเปลอร์การสื่อสารที่เชื่อมต่ออยู่

สามารถปิดช่องสัญญาณแต่ละช่องของ NX-AD3603 ได้หรือไม่ หากไม่ได้ใช้งาน

ได้ สามารถปิดใช้งานช่องที่ไม่ได้ใช้ได้ในการตั้งค่าคอนฟิกใน Sysmac Studio ซึ่งช่วยลดภาระการประมวลผลของ CPU และป้องกันไม่ให้อินพุตที่ปล่อยลอยแสดงค่าไม่คงที่

จะเกิดอะไรขึ้นหากแรงดันอินพุตของช่องใดช่องหนึ่งเกินช่วงที่กำหนดตั้งแต่ลบ 10 V ถึงบวก 10 V

โมดูลมีช่วงการแปลงอินพุตตั้งแต่ลบ 5 เปอร์เซ็นต์ถึง 105 เปอร์เซ็นต์ของฟูลสเกล โดยมีขีดจำกัดทางกายภาพสูงสุดแบบสัมบูรณ์ที่บวก/ลบ 15 V แรงดันที่เกินค่าพิกัดสูงสุดนี้อาจทำให้วงจรอินพุตเสียหายถาวรได้
