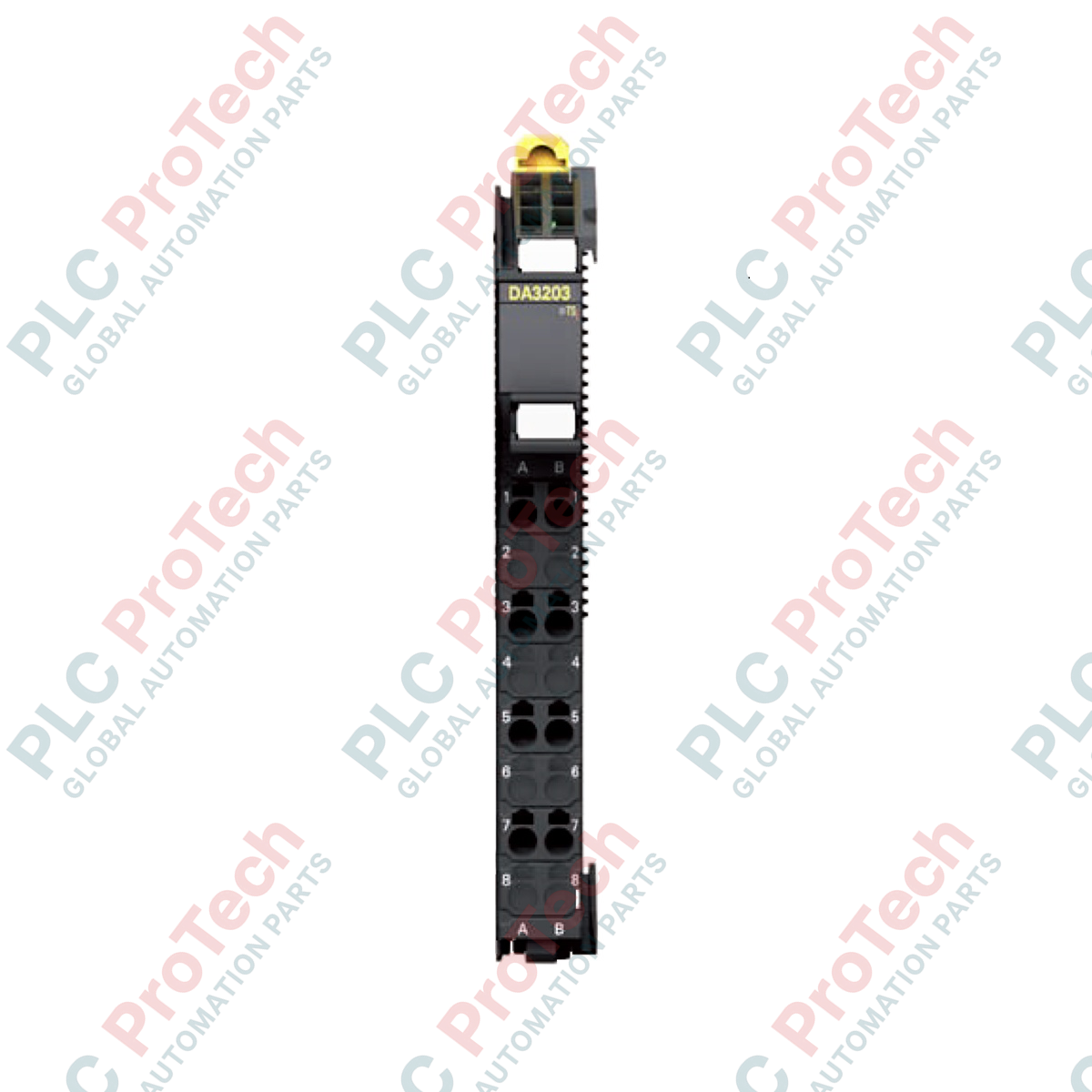

ยูนิตเอาต์พุตแอนะล็อก Omron NX-DA3203 ซีรีส์ NX

SKU NX-DA3203

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-DA3203
Country of origin:ญี่ปุ่น
Product Type: โมดูลเอาต์พุตแอนะล็อก
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ช่วยให้ส่งสัญญาณได้อย่างแม่นยำภายในสถาปัตยกรรมระบบอัตโนมัติ Sysmac โดย Omron NX-DA3203 มอบเอาต์พุตกระแสแอนะล็อกแบบโมดูลาร์ในรูปแบบกะทัดรัด อินเทอร์เฟซช่องเอาต์พุตความหนาแน่นสูงนี้ติดตั้งโดยตรงกับบัสคัปเปลอร์ซีรีส์ NX และแปลงตัวแปร PLC ดิจิทัลภายในเป็นสัญญาณกระแสแอนะล็อกมาตรฐานสำหรับการควบคุมอุปกรณ์ภาคสนามจริง ด้วยช่วงเอาต์พุต 4 ถึง 20 mA ครอบคลุมจุดอิสระ 4 จุด โมดูลนี้จึงควบคุมลูปได้อย่างทำซ้ำสูงด้วยความละเอียดการทำงานที่ 1/8000 ตัวเรือนขนาด 12 มม. ที่ช่วยประหยัดพื้นที่ทำให้สามารถผสานรวมเข้ากับสภาพแวดล้อมอุตสาหกรรมแบบกระจายศูนย์ได้อย่างราบรื่น ลดพื้นที่ใช้ในตู้ควบคุม พร้อมรักษาความสมบูรณ์ของสัญญาณให้คงที่ผ่านขั้วต่อ Push-In Plus ที่ทันสมัย

คุณสมบัติ

ช่องเอาต์พุตแอนะล็อกความแม่นยำสูง 4 ช่อง รองรับสัญญาณมาตรฐานอุตสาหกรรม 4 ถึง 20 mA
เวลาแปลงสัญญาณภายในที่รวดเร็ว 250 ไมโครวินาทีต่อจุด เพื่อการควบคุมที่ตอบสนองได้ดี
ความแม่นยำของเอาต์พุตคงที่ที่ ±0.3% ของสเกลเต็มภายใต้สภาวะการทำงานมาตรฐาน (25 องศาเซลเซียส)
วิธีการรีเฟรชแบบทำงานอิสระสำหรับการอัปเดตเอาต์พุตของระบบอย่างต่อเนื่องและไม่ซิงโครไนซ์
การเชื่อมต่อเทอร์มินัลบล็อก Push-In Plus เพื่อการเดินสายภาคสนามที่รวดเร็ว เชื่อถือได้ และไม่ต้องใช้เครื่องมือ

การใช้งาน

การกำหนดตำแหน่งวาล์วควบคุมแบบสัดส่วนและการปรับการทำงานของแอคชูเอเตอร์แบบนิวแมติก
การสร้างค่าความถี่อ้างอิงและการกำหนดโปรไฟล์ความเร็วสำหรับอินเวอร์เตอร์ปรับความถี่ (VFD)
การส่งสัญญาณค่ากำหนดแอนะล็อกซ้ำไปยังเครื่องบันทึกข้อมูลในห้องปฏิบัติการและตัวควบคุมสิ่งแวดล้อมโดยเฉพาะ
การผสานรวมเข้ากับระบบบำบัดน้ำเสียเพื่อควบคุมปั๊มจ่ายสารเคมี

ตารางข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Omron
หมายเลขรุ่น	NX-DA3203
ประเภทโมดูล	ยูนิตเอาต์พุตแอนะล็อก
จำนวนเอาต์พุต	4 ช่อง
ช่วงเอาต์พุต	4 ถึง 20 mA
ความละเอียดเอาต์พุต	1/8000 (การปรับสเกลทศนิยม 0 ถึง 8000)
ความแม่นยำโดยรวม (25 องศาเซลเซียส)	±0.3% ของสเกลเต็ม
เวลาแปลงสัญญาณ	250 ไมโครวินาทีต่อจุด
วิธีการรีเฟรช I/O	การรีเฟรชแบบทำงานอิสระ
ความกว้างของโมดูล	12 มม.
น้ำหนักต่อหน่วย	0.07 กก. (70 กรัม)
น้ำหนักจัดส่ง (คำนวณ)	0.20 กก.

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

NX-DA3203 ออกแบบมาโดยเฉพาะสำหรับลูปเอาต์พุตแอนะล็อกมาตรฐาน 4 ถึง 20 mA หากอุปกรณ์ภาคสนามของคุณต้องการการควบคุมแรงดันไฟฟ้า ให้เลือกใช้รุ่น NX-DA3103 (0 ถึง 10 V) หรือ NX-DA3105 (-10 ถึง +10 V) พารามิเตอร์การกำหนดค่าจัดเก็บไว้ทั่วทั้งคัปเปลอร์ EtherCAT หรือ PLC หลัก ช่วยให้เปลี่ยนโมดูลได้อย่างรวดเร็วโดยไม่ต้องปรับเทียบหน่วยภาคสนามด้วยตนเอง

ข้อผิดพลาดที่พบบ่อยในการใช้งานและหมายเหตุทางวิศวกรรม

โมดูลนี้อาศัยการรีเฟรช I/O แบบ Free-Run ซึ่งประมวลผลการอัปเดตแยกจากรอบบัสแบบซิงโครนัส จึงไม่เหมาะสำหรับการควบคุมการเคลื่อนไหวความเร็วสูงแบบซิงโครนัส หรือการประสานงานหลายแกนอย่างแม่นยำที่ต้องใช้การซิงโครไนซ์ EtherCAT Distributed Clock (DC) อย่างตรงจังหวะ สำหรับการซิงโครไนซ์หลายช่องสัญญาณแบบซิงโครนัส ให้เลือกโมดูลที่ออกแบบมาสำหรับการรีเฟรชแบบซิงโครนัส เช่น NX-DA3205

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เดินสัญญาณเอาต์พุต 4 ถึง 20 mA ผ่านสายคู่บิดเกลียวมีชีลด์ (STP) เสมอ เพื่อป้องกันคำสั่งแอนะล็อกที่ไวต่อสัญญาณรบกวนจากสายเอาต์พุตของไดรฟ์ปรับความเร็วรอบแรงดันสูงที่อยู่ใกล้เคียง ต่อกราวด์ชีลด์สายเคเบิลที่ฝั่งแผงควบคุมเพียงด้านเดียว เพื่อกำจัดกราวด์ลูปแฝงที่อาจทำให้ค่าออฟเซ็ตของแอคชูเอเตอร์เปลี่ยนแปลง

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดไฟจากการเชื่อมต่อแหล่งจ่ายไฟฝั่งภาคสนามทั้งหมดและแหล่งจ่ายไฟของคัปเปลอร์บัสหลักก่อนใส่หรือถอดโมดูล NX-DA3203 การติดตั้งขณะมีโหลดอาจทำให้การสื่อสารบนบัสขัดข้อง หน่วยความจำไม่ลบเลือนเสียหาย หรือทำให้เกิดความผิดพลาดด้านความปลอดภัยในหน่วย I/O ข้างเคียง

1

จัดแนวรางนำที่ติดตั้งอยู่ด้านข้างของ NX-DA3203 ให้ตรงกับโมดูลข้างเคียงหรือคัปเปลอร์บัสบนราง DIN

2

กดโมดูลลงบนราง DIN ให้แน่นจนได้ยินเสียงตะขอล็อกของตัวเครื่องคลิก และยึดการเชื่อมต่อทางกายภาพอย่างมั่นคง

3

ใส่ปลอกย้ำสายไฟแบบหุ้มฉนวนล่วงหน้าเข้าไปในจุดต่อแบบ Push-In Plus โดยตรง ดึงสายแต่ละเส้นเบา ๆ เพื่อให้แน่ใจว่าตัวหนีบล็อกภายในเข้าล็อกอย่างถูกต้องแล้ว

FAQ

NX-DA3203 ใน Sysmac Studio ใช้ช่วงการสเกลดิจิทัลเท่าใด

โมดูลนี้ใช้ความละเอียดดิจิทัลภายในที่ 1/8000 ซึ่งหมายความว่าโปรแกรม PLC ของคุณจะเขียนค่าตั้งแต่ 0 ถึง 8000 เพื่อให้สอดคล้องเชิงเส้นกับสัญญาณเอาต์พุต 4 ถึง 20 mA

โมดูลอนาล็อกนี้รองรับการอัปเดต EtherCAT Distributed Clock แบบซิงโครนัสหรือไม่

ไม่ หน่วยนี้ได้รับการกำหนดให้รีเฟรชแบบ Free-Run เท่านั้น โดยทำงานแปลงสัญญาณดิจิทัลเป็นอนาล็อกภายในโดยไม่ขึ้นกับเวลารอบการสื่อสารของเครือข่าย

ขนาดสายไฟใดที่ใช้ร่วมกับเทอร์มินัลบล็อก Push-In Plus บน NX-DA3203 ได้

รองรับสายไฟแกนเดี่ยวหรือสายตีเกลียวที่เข้าปลอกเฟอร์รู ขนาด 0.25 mm2 ถึง 1.5 mm2 (AWG 24 ถึง 16) เพื่อการติดตั้งที่ปลอดภัยโดยไม่ต้องใช้เครื่องมือ
