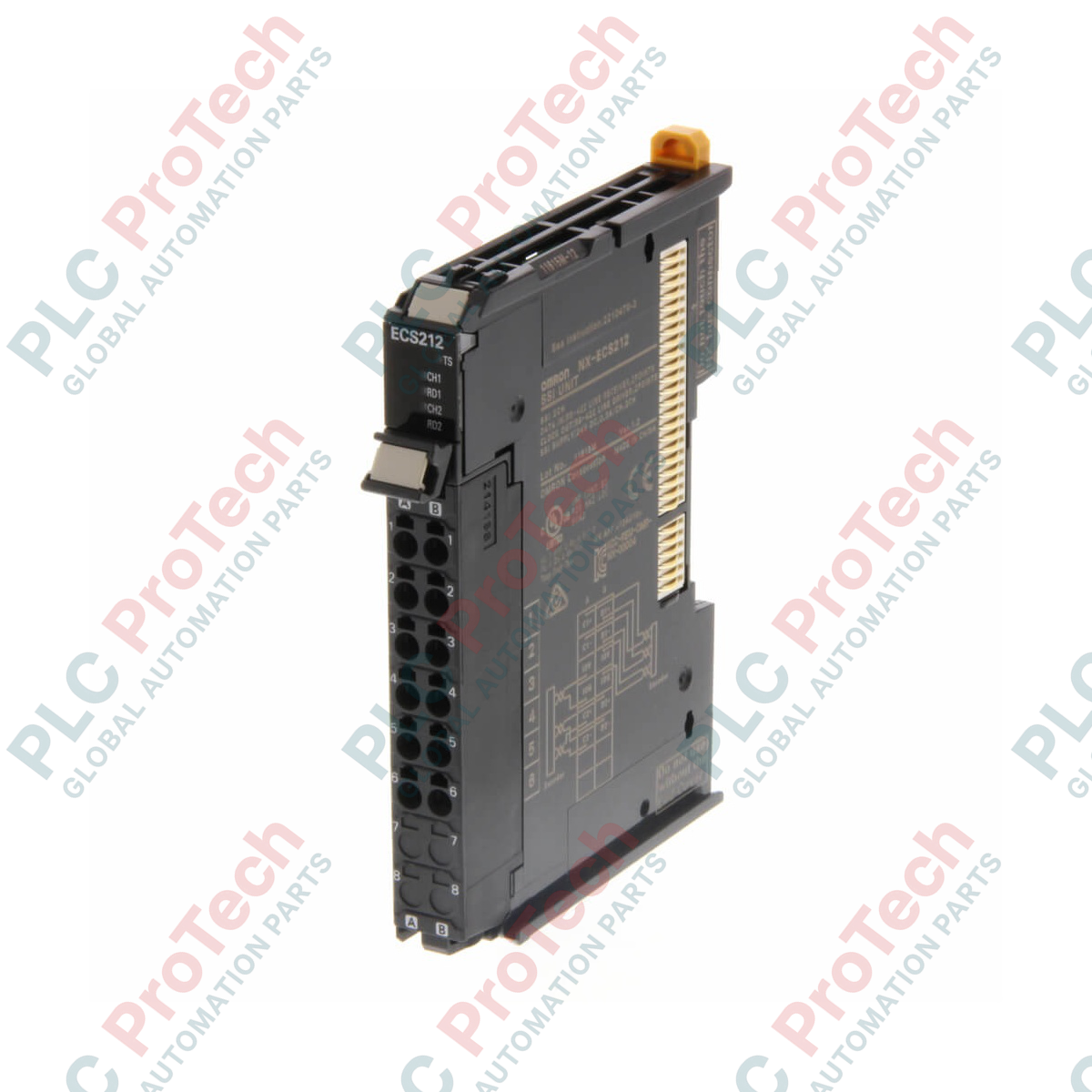

Omron NX-ECS212 ทำหน้าที่ผสานข้อมูลป้อนกลับจากเอ็นโค้ดเดอร์แบบสัมบูรณ์เข้ากับระบบควบคุมการเคลื่อนไหวแบบเรียลไทม์ โดยเป็นโมดูลอินพุต SSI สองช่องความหนาแน่นสูงที่ออกแบบมาสำหรับแพลตฟอร์ม Sysmac ยูนิตอินเทอร์เฟซตำแหน่งนี้ถอดรหัสสัญญาณอินเทอร์เฟซอนุกรมแบบซิงโครนัส (SSI) โดยตรงผ่านบัสภายในหรือคัปเปลอร์ EtherCAT แบบกระจาย พร้อมการซิงโครไนซ์ระดับ ต่ำกว่าหนึ่งไมโครวินาทีสำหรับแกนการเคลื่อนไหวที่ต้องการความแม่นยำ ระบบการเชื่อมต่อแบบกดเสียบโดยไม่ใช้สกรู 12 จุดช่วยให้การเดินสายภาคสนามง่ายขึ้น พร้อมรักษาความสมบูรณ์ของสัญญาณได้ดีเยี่ยมผ่านการสื่อสารแบบดิฟเฟอเรนเชียล RS-422-A ด้วยการแปลงรหัสเกรย์และรองรับอัตราบอดสูงสุด 2.0 MHz โมดูลนี้จึงส่งข้อมูลตำแหน่งความละเอียดสูงและทนต่อสัญญาณรบกวนเข้าสู่รอบการทำงานของ CPU คอนโทรลเลอร์โดยตรง
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| หมายเลขรุ่น | NX-ECS212 |
| ซีรีส์ผลิตภัณฑ์ | ยูนิตอินเทอร์เฟซตำแหน่งซีรีส์ NX |
| จำนวนช่อง | 2 ช่อง |
| วิธีการรีเฟรช I/O | การรีเฟรชแบบทำงานต่อเนื่อง, I/O แบบซิงโครนัส หรือการรีเฟรชตามลำดับความสำคัญของคาบงาน |
| การเชื่อมต่อภายนอก | เทอร์มินัลบล็อกแบบกดเสียบโดยไม่ใช้สกรู (12 เทอร์มินัล) |
| สัญญาณอินพุต | อินพุตข้อมูล (D+, D-) x 2 ช่อง |
| สัญญาณเอาต์พุต | เอาต์พุตนาฬิกา (C+, C-) x 2 ช่อง |
| อินเทอร์เฟซ I/O | อินเทอร์เฟซอนุกรมแบบซิงโครนัส (SSI) |
| ระดับเอาต์พุตนาฬิกา | ระดับตัวขับสัญญาณไลน์ตามมาตรฐาน EIA RS-422-A |
| ระดับอินพุตข้อมูล | ระดับตัวรับสัญญาณไลน์ตามมาตรฐาน EIA RS-422-A |
| ความยาวข้อมูลสูงสุด | 32 บิต (กำหนดค่าได้ทั้งแบบรอบเดียว หลายรอบ และสถานะ) |
| ตัวเลือกการเข้ารหัส | ไม่มีการแปลง รหัสไบนารี หรือรหัสเกรย์ |
| วิธีการแยก | การแยกทางกายภาพด้วยตัวแยกสัญญาณดิจิทัล |
| น้ำหนักสุทธิของเครื่อง | 65 g |
| น้ำหนักจัดส่ง (คำนวณ) | 1.0 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 100 x 30 x 80 มม. |
| หมายเลขเทอร์มินัล | ชื่อเทอร์มินัล | ฟังก์ชัน / ทิศทางสัญญาณ |
|---|---|---|
| A1 | CH1 C+ | เอาต์พุตสัญญาณนาฬิกา SSI ช่อง 1 (+) |
| A2 | CH1 C- | เอาต์พุตสัญญาณนาฬิกา SSI ช่อง 1 (-) |
| A3 | CH1 D+ | อินพุตข้อมูล SSI ช่อง 1 (+) |
| A4 | CH1 D- | อินพุตข้อมูล SSI ช่อง 1 (-) |
| A5 | COUT1 | เอาต์พุตภายนอก 1 / การเชื่อมต่อจ่ายไฟ |
| A6 | COUT2 | เอาต์พุตภายนอก 2 / การเชื่อมต่อจ่ายไฟ |
| B1 | CH2 C+ | เอาต์พุตสัญญาณนาฬิกา SSI ช่อง 2 (+) |
| B2 | CH2 C- | เอาต์พุตสัญญาณนาฬิกา SSI ช่อง 2 (-) |
| B3 | CH2 D+ | อินพุตข้อมูล SSI ช่อง 2 (+) |
| B4 | CH2 D- | อินพุตข้อมูล SSI ช่อง 2 (-) |
| B5 | IOV | เทอร์มินัลขั้วบวกแหล่งจ่ายไฟ I/O |
| B6 | IOG | เทอร์มินัลกราวด์แหล่งจ่ายไฟ I/O |
NX-ECS212 ใช้งานร่วมกับคอนโทรลเลอร์ Sysmac NJ, NX1P และ NX102 ทุกรุ่น รวมถึงยูนิตคัปเปลอร์ EtherCAT ซีรีส์ NX (เช่น NX-ECC201/202/203) สำหรับสภาพแวดล้อมที่ต้องใช้ฟีดแบ็กแบบอินครีเมนทัลแทนโปรโตคอล SSI แบบแอบโซลูต โปรดดูรุ่นอินพุตเอ็นโค้ดเดอร์แบบอินครีเมนทัล NX-EC0122 โปรดทราบว่าต้องใช้เฟิร์มแวร์เวอร์ชัน 1.0 ขึ้นไปทั้งบนคัปเปลอร์บัสและในการกำหนดค่า Sysmac Studio เพื่อให้รองรับการตั้งค่าพารามิเตอร์สำหรับเลย์เอาต์เฟรม 32 บิตได้อย่างสมบูรณ์
เมื่อนำ NX-ECS212 ไปใช้งานกับสายเคเบิลที่มีความยาวมาก โปรดทราบว่าดีเลย์ในการแพร่สัญญาณจะจำกัดอัตราการส่งโดยตรง สำหรับการเดินสายที่มีความยาวไม่เกิน 100 เมตร ห้ามใช้อัตราความถี่ในการส่งเกิน 100 kHz แม้อินเทอร์เฟซทางกายภาพจะเป็น EIA-RS-422-A แต่โมดูลนี้ไม่มีเอาต์พุตแหล่งจ่ายไฟเอ็นโค้ดเดอร์ภายในเครื่อง เอ็นโค้ดเดอร์จึงต้องรับพลังงานผ่านสายภายนอก 24 VDC หรือ 5 VDC ที่เดินผ่านแหล่งจ่าย IOV/IOG ของเทอร์มินัล NX หรือโมดูลจ่ายไฟอิสระ
เพื่อป้องกันสัญญาณรบกวนแบบเหนี่ยวนำจากสายมอเตอร์ที่อยู่ใกล้เคียง ตรวจสอบให้แน่ใจว่าสายสัญญาณนาฬิกาและข้อมูลทั้งหมดใช้สายคู่บิดเกลียวมีชีลด์แยกแต่ละคู่ (STP) เชื่อมต่อสายเดรนของชีลด์เข้ากับบล็อกกราวด์แผงควบคุมส่วนกลางหรือแผ่นเชื่อมต่อชีลด์เฉพาะ แทนการปล่อยสายไว้แบบลอย ใน Sysmac Studio ตรวจสอบให้แน่ใจว่าได้กำหนดรูปแบบเฟรมที่แน่นอน (การจัดสรรบิตสถานะแบบรอบเดียว หลายรอบ และบิตเสริม) ให้ตรงกับเอกสารข้อมูลของเอ็นโค้ดเดอร์จากผู้ผลิตอย่างถูกต้อง การกำหนดความยาวไม่ถูกต้องจะทำให้เกิดข้อผิดพลาดในการถอดรหัสออฟเซ็ต
คำเตือนสำคัญ:
ตัดแหล่งจ่ายไฟภาคสนามทั้งปฐมภูมิและทุติยภูมิทั้งหมดก่อนใส่หรือถอดโมดูลออกจากชุดราง DIN การทำงานกับระบบที่มีกระแสไฟฟ้าอยู่เสี่ยงต่อการทำให้อุปกรณ์ขัดข้องอย่างรุนแรง การสื่อสารบนบัส NX หยุดชะงัก และบุคลากรได้รับอันตรายทางกายภาพ
