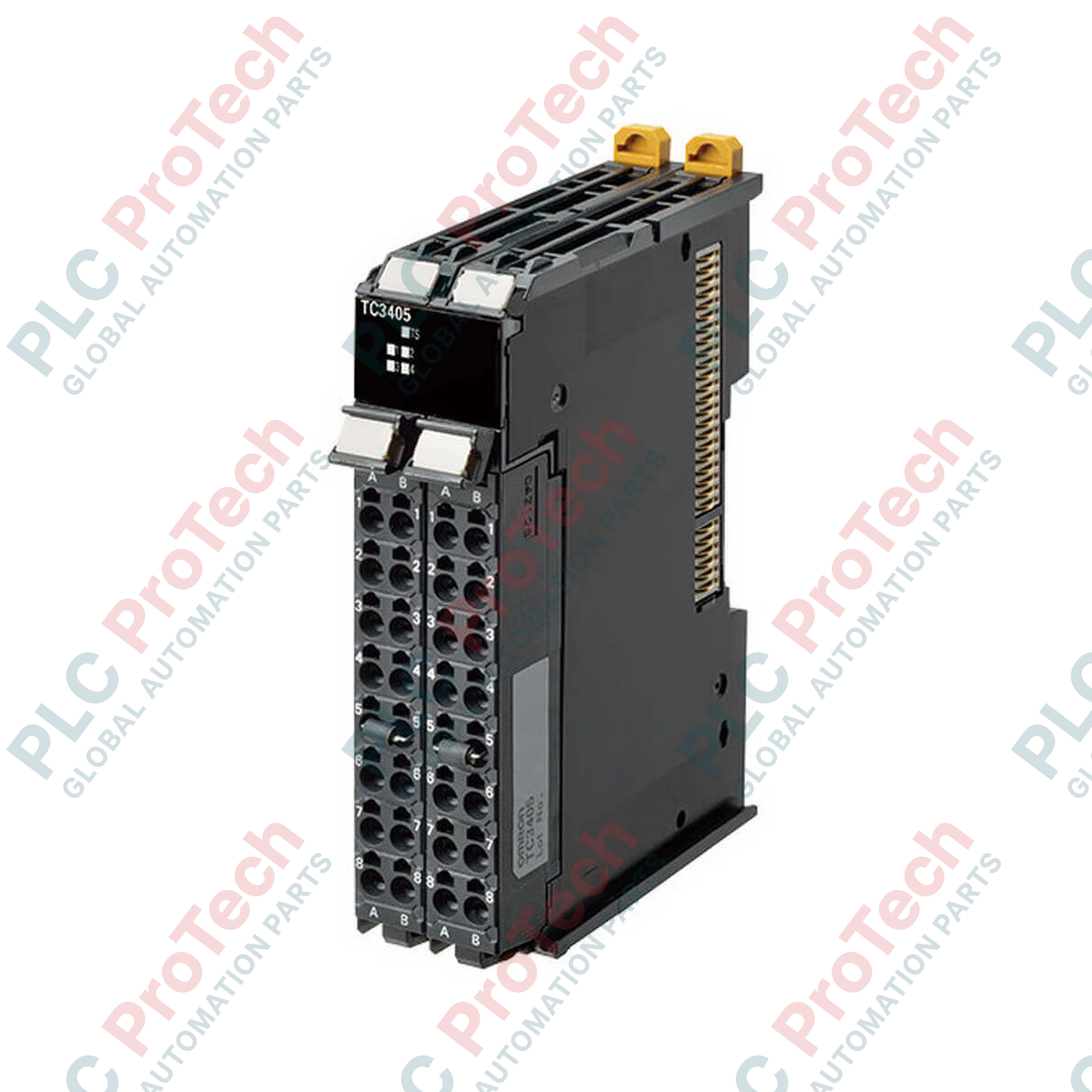

Omron NX-TC3405 หน่วยควบคุมอุณหภูมิซีรีส์ NX

SKU NX-TC3405

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-TC3405
Origin ญี่ปุ่น
Product Type: หน่วยควบคุมอุณหภูมิ
Payment: T/T, Western Union
Weight: 1.0 kg
Dimensions: 150 มม. x 120 มม. x 50 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ออกแบบมาสำหรับการจัดการความร้อนแบบหลายลูปภายในแพลตฟอร์มระบบอัตโนมัติ Sysmac โดยโมดูล Omron NX-TC3405 มอบการควบคุมอุณหภูมิความเร็วสูงและความแม่นยำสูงผ่านช่องสัญญาณอิสระ 4 ช่อง โมดูล NX Series นี้เชื่อมต่อโดยตรงกับบัส I/O ของ NX และประมวลผลอินพุตแอนะล็อกจากเทอร์โมคัปเปิลและ RTD หลากหลายประเภท เพื่อควบคุมลูปการให้ความร้อนหรือการระบายความร้อนได้อย่างแม่นยำ ด้วยรูปแบบกะทัดรัดและความสามารถในการตรวจจับความปลอดภัย/ความผิดปกติในตัว จึงช่วยเพิ่มประสิทธิภาพการใช้พื้นที่ในตู้ควบคุม พร้อมรักษาเสถียรภาพทางความร้อนระดับสูงในสภาพแวดล้อมอุตสาหกรรมที่ท้าทาย

คุณสมบัติเด่น

อินพุตแบบแยกอิสระ 4 ช่อง: รองรับโปรไฟล์เซนเซอร์ B, C (WRe5-26), E, J, JPt100, K, L, N, P (PLII), Pt100, R, S, T และ U
การประมวลผลความเร็วสูง: เวลาในการแปลงที่รวดเร็วเป็นพิเศษที่ 50 มิลลิวินาทีต่อหน่วย ช่วยให้การตอบสนองของวงจรป้อนกลับรวดเร็ว
เอาต์พุต PWM แบบ PNP: เอาต์พุตดิจิทัล 4 จุด รองรับพิกัด 24 VDC (21 mA ต่อจุด) ซึ่งเหมาะสำหรับการควบคุมรีเลย์โซลิดสเตต (SSR)
การตรวจจับฮีตเตอร์ขัดข้อง: ตรวจสอบกระแสฮีตเตอร์แบบเรียลไทม์เพื่อระบุเหตุการณ์ขัดข้องได้ทันที
ขั้วต่อแบบ Push-in Plus: การออกแบบขั้วต่อคู่แบบถอดได้ 2 ตัวช่วยลดเวลาในการเดินสายและรับประกันการเข้าปลายสายที่ทนต่อแรงสั่นสะเทือน

การใช้งาน

การอัดรีดพลาสติก การขึ้นรูปแบบเป่า และการควบคุมโซนอุณหภูมิของกระบอกฉีดขึ้นรูป
เครื่องจักรบรรจุภัณฑ์แบบขึ้นรูป-บรรจุ-ซีล และคีมซีล
เตาอบอุตสาหกรรมแบบอบแห้ง อุโมงค์อบแห้ง และเตาอบชุบความร้อน
ห้องแปรรูปเวเฟอร์เซมิคอนดักเตอร์และอุปกรณ์ทดสอบสภาพแวดล้อม

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Omron
หมายเลขรุ่น	NX-TC3405
ประเภทโมดูล	การควบคุมอุณหภูมิ (4 ช่อง)
ลูปควบคุม	4 ลูป (ให้ความร้อนหรือระบายความร้อน)
ประเภทอินพุต	เทอร์โมคัปเปิล (B, C, E, J, K, L, N, P, R, S, T, U) / RTD (Pt100, JPt100)
เอาต์พุตดิจิทัล	เอาต์พุต PWM แบบ PNP 4 จุด (24 VDC, 21 mA / จุด)
เวลาในการแปลง	50 มิลลิวินาที / หน่วย
ประเภทการเชื่อมต่อ I/O	Push-In Plus (ถอดได้, ขั้วต่อ 2 ตัว)
ระดับการป้องกันของตัวเครื่อง	IP20
ขนาดผลิตภัณฑ์	100 มม. (สูง) x 24 มม. (W) x 80 มม. (ลึก)
น้ำหนักต่อหน่วย	140 g
น้ำหนักจัดส่ง (คำนวณ)	1.00 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	150 มม. x 120 มม. x 50 มม.

รุ่นทางเลือกและความเข้ากันได้

NX-TC3405 อยู่ในซีรีส์ NX แบบโมดูลาร์ ซึ่งใช้งานร่วมกับยูนิต CPU NJ/NX และยูนิตคัปเปลอร์ EtherCAT (เช่น NX-ECC203) เมื่อเปลี่ยนระบบรุ่นเก่าหรือกำหนดค่าชุดควบคุมแบบปรับแต่งเอง โปรดทราบว่า NX-TC3405 มีเอาต์พุตแบบ PNP (ลอจิกแบบจ่ายกระแส) หากต้องการ NPN (ลอจิกแบบดูดกระแส) ควรระบุรุ่น NX-TC3406 แทน นอกจากนี้ หากต้องการวงจรควบคุมเพียงสองวงจร ควรพิจารณา NX-TC2405 แบบ 2 ช่อง เพื่อเพิ่มประสิทธิภาพการจัดวางแผงและลดต้นทุนฮาร์ดแวร์

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ข้อควรพิจารณาทางวิศวกรรมที่สำคัญคือ ขีดจำกัดกระแส 21 mA ต่อจุดเอาต์พุตของช่องควบคุมดิจิทัล การพยายามสวิตช์โหลดเหนี่ยวนำที่ใช้กระแสสูงหรือรีเลย์เชิงกลโดยตรงจะทำให้วงจรเอาต์พุตภายในเสียหาย ขอแนะนำอย่างยิ่งให้ส่งเอาต์พุตเหล่านี้ผ่านโซลิดสเตตรีเลย์ (SSR) ที่เข้ากันได้และมีอินพุตระดับลอจิก เพื่อให้การอ่านค่าอุณหภูมิแม่นยำ ตรวจสอบให้แน่ใจว่าเซนเซอร์จุดต่อเย็นของเทอร์โมคัปเปิลบนเทอร์มินัลบล็อกไม่สัมผัสลมโดยตรงจากพัดลมระบายความร้อนภายในตู้ไฟฟ้า เนื่องจากกระแสลมเฉพาะจุดอาจทำให้อัลกอริทึมชดเชยจุดต่อเย็นคลาดเคลื่อนได้

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ระหว่างการกำหนดค่าเริ่มต้นใน Sysmac Studio ตรวจสอบให้แน่ใจว่าประเภทอินพุตที่เลือกตรงกับเซนเซอร์ที่เชื่อมต่อทุกประการ (เช่น ชนิด K หรือ Pt100) เพื่อป้องกันข้อผิดพลาดในการคำนวณ แยกสายเซนเซอร์ออกจากสายไฟ AC แรงดันสูงเพื่อลดการเหนี่ยวนำของสัญญาณรบกวนแม่เหล็กไฟฟ้า ใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับการเดินสายเทอร์โมคัปเปิล และต่อลงกราวด์ชีลด์เฉพาะด้านแผงควบคุมเท่านั้น ขั้วต่อ Push-in Plus รองรับสายแกนเดี่ยวขนาดไม่เกิน 1.5 mm2 หรือสายตีเกลียวมาตรฐานที่เข้าปลอกหางปลาแล้ว หลีกเลี่ยงสายตีเกลียวแบบชุบดีบุกหรือไม่มีปลอกหางปลา เพื่อให้การเชื่อมต่อแบบแน่นสนิทไร้ก๊าซมีความน่าเชื่อถือในระยะยาว

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตรวจสอบให้แน่ใจว่าระบบ PLC ทั้งหมดถูกตัดไฟก่อนติดตั้ง ถอด หรือเดินสายโมดูล การทำงานกับอุปกรณ์ที่มีกระแสไฟอาจทำให้อินเทอร์เฟซบัสภายในที่มีความไวของแบ็กเพลน NX เสียหาย และก่อให้เกิดอันตรายจากไฟฟ้าช็อต ยืนยันให้แน่ใจว่าวงจรฮีตเตอร์ถูกแยกออกจากระบบอย่างสมบูรณ์ก่อนเชื่อมต่ออินพุตตรวจจับฮีตเตอร์ขาด

ติดตั้งโมดูลเข้ากับราง DIN โดยจัดแนวตะขอของร่องด้านบน แล้วกดลงจนสลักล็อกคลิกเข้าที่อย่างแน่นหนา

เลื่อนยูนิตในแนวนอนไปตามรางจนเชื่อมต่อกับโมดูลซีรีส์ NX ที่อยู่ติดกันอย่างแน่นหนา โดยให้ขั้วต่อบัสภายในประกบเข้าหากัน

เสียบปลอกหางปลาแบบหุ้มฉนวนสำเร็จรูปเข้ากับขั้วต่อ Push-in Plus โดยตรง เพื่อเชื่อมต่อเซนเซอร์และเอาต์พุต SSR ให้เสร็จสมบูรณ์

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

NX-TC3405 รองรับเซนเซอร์ประเภทใดบ้าง

รองรับเทอร์โมคัปเปิลมาตรฐาน ได้แก่ B, C (WRe5-26), E, J, K, L, N, P (PLII), R, S, T และ U รวมถึงเทอร์โมมิเตอร์วัดความต้านทาน JPt100 และ Pt100

เอาต์พุตควบคุมของโมดูลนี้ใช้ลอจิกแบบใด

โมดูลนี้มีเอาต์พุตดิจิทัลแบบ PNP (ลอจิกซอร์ส) จำนวน 4 ช่อง พร้อมฟังก์ชัน PWM โดยออกแบบมาโดยเฉพาะสำหรับขับรีเลย์โซลิดสเตตภายนอก (SSR)

โมดูลนี้มีความเร็วในการประมวลผลและแปลงสัญญาณเท่าใด

โมดูลนี้มีรอบการแปลงสัญญาณในตัวที่ 50 มิลลิวินาทีต่อหน่วย จึงตอบสนองได้รวดเร็วสำหรับการกำหนดค่า PID หลายลูป

ชุดควบคุมอุณหภูมินี้มีระบบป้องกันฮีตเตอร์ขาดหรือไม่

มี โดยมีระบบตรวจจับฮีตเตอร์ขาดในตัวเพื่อตรวจสอบความสมบูรณ์ของวงจรทำความร้อน และส่งสัญญาณเตือนระบบทันทีเมื่อองค์ประกอบทำความร้อนขัดข้อง
