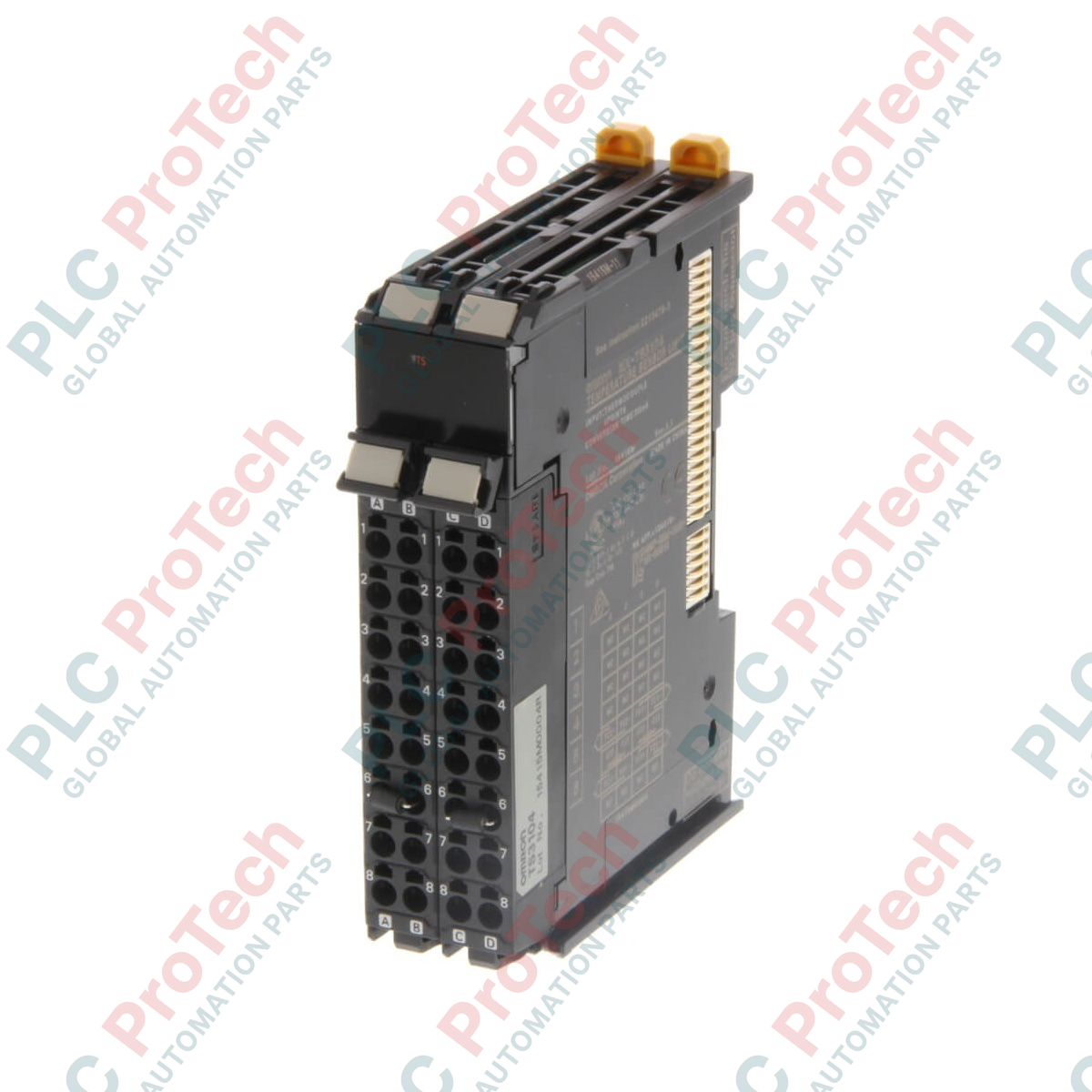

ออกแบบมาสำหรับการตรวจสอบความร้อนความแม่นยำสูงภายในสถาปัตยกรรมระบบอัตโนมัติ Sysmac โดย Omron NX-TS3101 ทำหน้าที่เป็น หน่วยอินพุตอุณหภูมิ แบบหลายช่องสัญญาณความหนาแน่นสูง โมดูลนี้รองรับการเชื่อมต่อเซ็นเซอร์เทอร์โมคัปเปิลสูงสุด 4 ตัว โดยใช้การแปลงความละเอียดสูงเพื่อให้ค่าการอ่านอุณหภูมิคงที่ในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง ทำงานภายในระบบ I/O แบบโมดูลาร์ของซีรีส์ NX และผสานการทำงานได้อย่างราบรื่นกับคอนโทรลเลอร์ Sysmac NJ/NX หรือหน่วยคัปเปลอร์การสื่อสารระยะไกล
หน่วยนี้มีการออกแบบภายในเฉพาะทางพร้อมการแยกอิสระระหว่างแต่ละช่องสัญญาณ เพื่อป้องกันการรบกวนของสัญญาณและกราวด์ลูป การรับอุณหภูมิแบบเรียลไทม์จัดการผ่านการรีเฟรชแบบ Free-Run เพื่อเพิ่มประสิทธิภาพสำหรับกระบวนการทางความร้อน เช่น การอัดรีด การอบชุบ และห้องควบคุมสภาพแวดล้อม อินเทอร์เฟซทางกายภาพใช้เทอร์มินัลบล็อกแบบขันสกรูสองชุด ช่วยให้เดินสายและบำรุงรักษาได้รวดเร็ว ลดแรงงานติดตั้ง และรับประกันการเชื่อมต่อที่ทนต่อแรงสั่นสะเทือน
| ผู้ผลิต | Omron |
| รุ่น / หมายเลขชิ้นส่วน | NX-TS3101 |
| ซีรีส์ผลิตภัณฑ์ | ซีรีส์ NX I/O |
| ประเภทโมดูล | ยูนิตอินพุตอุณหภูมิ (เทอร์โมคัปเปิล) |
| จำนวนจุดอินพุต | 4 จุด |
| เซนเซอร์อุณหภูมิที่รองรับ | K, J, T, E, L, U, N, R, S, B, WRe5-26, PLII |
| เวลาแปลงสัญญาณ | 250 ms ต่อยูนิต |
| ความละเอียด | สูงสุด 0.1 degC (สูงสุด 0.2 degC สำหรับประเภทอินพุต R, S หรือ W) |
| วิธีการรีเฟรช I/O | การรีเฟรชแบบทำงานอิสระ |
| เทอร์มินัลสำหรับการเชื่อมต่อภายนอก | เทอร์มินัลบล็อกแบบสปริงแคลมป์ (16 เทอร์มินัล x 2) |
| ช่วงการแปลงอินพุต | +/-20 degC ของช่วงอินพุตเซนเซอร์พิกัด |
| พิกัดสูงสุดสัมบูรณ์ | +/-130 mV |
| อิมพีแดนซ์อินพุต | อย่างน้อย 20 kOhm |
| กระแสตรวจจับการขาดการเชื่อมต่อของอินพุต | ประมาณ 0.1 uA |
| ระยะเวลาวอร์มอัป | 30 นาที |
| วิธีการแยกวงจร | แหล่งจ่ายไฟ: การแยกด้วยหม้อแปลง, สัญญาณ: การแยกด้วยโฟโตคัปเปลอร์ (อินพุตไปยังบัส NX และระหว่างช่องสัญญาณ) |
| ความต้านทานฉนวน | อย่างน้อย 20 MOhm ระหว่างวงจรที่แยกจากกัน (ที่ 100 VDC) |
| ความทนแรงดันไดอิเล็กทริก | 510 VAC ระหว่างวงจรที่แยกจากกันเป็นเวลา 1 นาที (กระแสรั่วสูงสุด 5 mA) |
| การใช้พลังงาน (ยูนิตควบคุม CPU/การสื่อสาร) | สูงสุด 1.75 W |
| การใช้พลังงาน (ยูนิตคัปเปลอร์สื่อสาร) | สูงสุด 1.30 W |
| ขนาด (W x H x D) | 24 มม. x 100 มม. x 71 มม. |
| น้ำหนัก | 0.14 กก. |
Global Express Shipping
Returns & Warranty
Manufacturer: Omron
Product No.: NX-TS3101
Country of origin:ญี่ปุ่น
Product Type: ยูนิตอินพุตอุณหภูมิ
Payment: T/T, Western Union
Weight: 140g
Dimensions: 24 มม. x 100 มม. x 71 มม.
Shipping port: Xiamen
Warranty: 12 months
