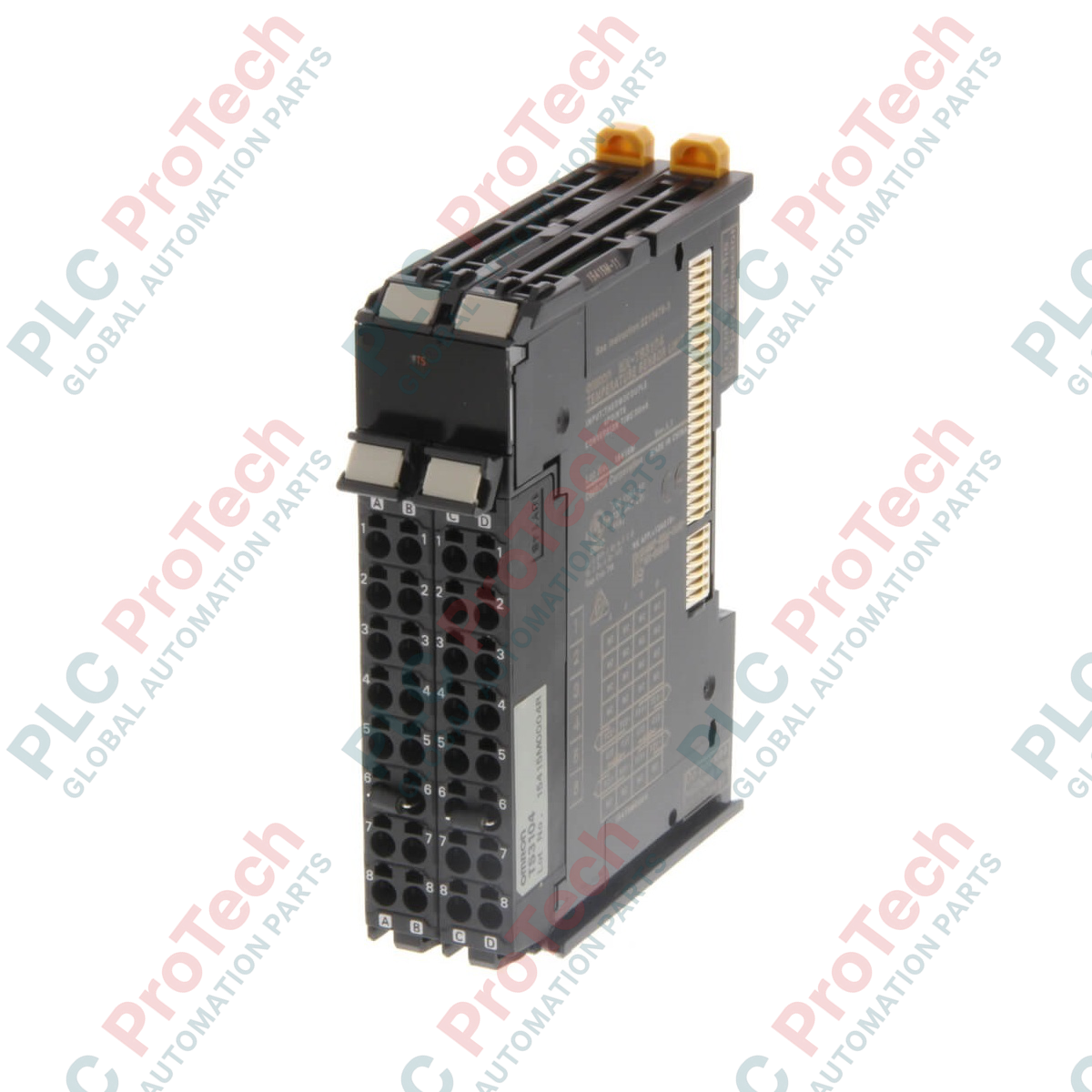

ยูนิตอินพุตอุณหภูมิ Omron NX-TS3202 ช่วยให้ตรวจติดตาม RTD ความหนาแน่นสูงและความแม่นยำสูงสำหรับระบบอัตโนมัติในอุตสาหกรรมที่ทำงานบนบัสซีรีส์ NX ของ Omron โมดูลนี้เชื่อมต่อโดยตรงกับตัวตรวจจับอุณหภูมิแบบความต้านทาน Pt100 แบบสามสาย ให้ข้อมูลป้อนกลับด้านความร้อนแบบหลายช่องสัญญาณที่แม่นยำแก่คอนโทรลเลอร์เครื่องจักร Sysmac หรือตัวคัปเปลอร์ I/O ระยะไกล ออกแบบมาสำหรับสภาพแวดล้อมโรงงานที่รุนแรง โดยมี การแยกวงจรแบบกัลวานิกระหว่างช่องสัญญาณที่แข็งแกร่ง เพื่อป้องกันลูปกราวด์และปกป้องอุปกรณ์อิเล็กทรอนิกส์ควบคุมต้นทางจากแรงดันไฟฟ้ากระชากชั่วขณะสูง
| พารามิเตอร์ข้อมูลจำเพาะ | ค่า / รายละเอียด |
|---|---|
| ผู้ผลิต | Omron |
| หมายเลขรุ่น | NX-TS3202 |
| ช่องอินพุต | 4 จุด (เทอร์โมมิเตอร์วัดความต้านทาน) |
| ความเข้ากันได้ของเซนเซอร์ | Pt100 (แบบสามสาย) |
| เวลาในการแปลง | 10 มิลลิวินาทีต่อยูนิต |
| ความละเอียด | สูงสุด 0.01 องศาเซลเซียส |
| วิธีรีเฟรช I/O | การรีเฟรชแบบทำงานอิสระ |
| กระแสตรวจจับอินพุต | ประมาณ 0.25 mA |
| ผลกระทบจากความต้านทานตัวนำ | สูงสุด 0.06 องศาเซลเซียส/โอห์ม (สูงสุดไม่เกิน 20 โอห์ม) |
| วิธีการแยกวงจร | หม้อแปลง (กำลังไฟ), ตัวแยกสัญญาณดิจิทัล (สัญญาณ) [อินพุตไปยังบัส NX และระหว่างอินพุต] |
| ความทนต่อแรงดันไดอิเล็กทริก | 510 VAC ระหว่างวงจรที่แยกจากกันเป็นเวลา 1 นาที (กระแสรั่ว <= 5 mA) |
| ความต้านทานฉนวน | อย่างน้อย 20 MOhm ที่ 100 VDC ระหว่างวงจรที่แยกจากกัน |
| การใช้พลังงานของยูนิต NX | สูงสุด 1.50 W (บนยูนิต CPU); สูงสุด 1.05 W (บนยูนิตคัปเปลอร์) |
| ขนาดทางกายภาพ | 24 (กว้าง) x 100 (สูง) x 71 (ลึก) มม. |
| น้ำหนักสุทธิ | 0.13 กก. |
| น้ำหนักขนส่ง (คำนวณ) | 1.5 กก. |
| แถวขั้วต่อ | การกำหนดขั้วต่อ (Pt100 แบบ 3 สาย) |
|---|---|
| เทอร์มินัลบล็อก A | อินพุตสำหรับช่องสัญญาณ 0 และช่องสัญญาณ 1 (จุดต่อสาย A, B, B' + จุดต่อชีลด์) |
| เทอร์มินัลบล็อก B | อินพุตสำหรับช่องสัญญาณ 2 และช่องสัญญาณ 3 (จุดต่อสาย A, B, B' + จุดต่อชีลด์) |
อุปกรณ์นี้ใช้ RTD Pt100 มาตรฐานแบบสามเส้น ไม่ควรสับสนกับซีรีส์ NX-TS3101 ซึ่งออกแบบมาสำหรับอินเทอร์เฟซเทอร์โมคัปเปิลโดยเฉพาะ หรือ NX-TS3201 ซึ่งมีการกำหนดค่าช่องสัญญาณแตกต่างกัน เมื่อต้องเปลี่ยนอุปกรณ์รุ่นเก่า ให้ตรวจสอบว่า Sysmac Studio ได้รับการอัปเดตเพื่อรองรับการกำหนดค่าของอุปกรณ์แล้ว เพื่อป้องกันการระบุฮาร์ดแวร์ไม่ตรงกันบนคัปเปลอร์เครือข่าย EtherCAT
โมดูลนี้อาศัยกระแสกระตุ้นทางกายภาพที่แม่นยำ (ประมาณ 0.25 mA) ต้องออกแบบความยาวสายให้ลดความต้านทานของตัวนำให้น้อยที่สุด ความต้านทานต่อสายที่สูงกว่า 20 โอห์มจะลดความแม่นยำในการวัด โดยทำให้ค่าเลื่อนเพิ่มขึ้นได้ถึง 0.06 องศาเซลเซียส/โอห์ม เพื่อให้ได้ความแม่นยำในการแปลงตามที่กำหนด โมดูลต้องอุ่นเครื่องต่อเนื่องอย่างน้อย 30 นาทีหลังเปิดเครื่อง
ใช้สาย STP แบบคู่บิดเกลียวมีชีลด์คุณภาพสูงสำหรับสายเซนเซอร์เสมอ ต่อชีลด์เข้ากับเทอร์มินัลบล็อกกราวด์บนอุปกรณ์ NX-series หรือบัสกราวด์ของระบบ เพื่อระงับสัญญาณรบกวนทางไฟฟ้าความถี่สูงจากอินเวอร์เตอร์ปรับความถี่ (VFD) ที่อยู่ใกล้เคียง ห้ามเดินสายเซนเซอร์ RTD ขนานกับสายไฟแรงดันสูงภายในรางเดินสาย
ปิดแหล่งจ่ายไฟทั้งหมดที่เชื่อมต่อกับ CPU บัส NX-series หรือคัปเปลอร์สื่อสาร ก่อนติดตั้ง ถอด หรือเดินสายโมดูล การไม่ตัดไฟของชุดอุปกรณ์อาจทำให้วงจรลอจิกภายในของอุปกรณ์เสียหายถาวร หรือรบกวนการสื่อสารภาคสนาม
ติดตั้งโมดูลโดยจัดตะขอด้านบนของอุปกรณ์ให้ตรงกับราง DIN แล้วกดลงอย่างแน่นหนาจนได้ยินเสียงตะขอเลื่อนคลิกเข้าที่
เสียบสาย Pt100 แบบสามเส้นที่ปอกปลายไว้แล้วเข้ากับเทอร์มินัลบล็อกแบบแคลมป์ไร้สกรูโดยตรง ใช้ไขควงปากแบนเพื่อคลายแคลมป์สปริงหากต้องการถอดสาย
ตรวจสอบการทำงานที่ถูกต้องของไฟแสดงสถานะ LED TS หลังจากระบบเริ่มต้นทำงาน ไฟสีเขียวที่ติดค้างแสดงว่าการสื่อสารบนบัสเป็นปกติและการรับสัญญาณจากเซนเซอร์ทำงาน
