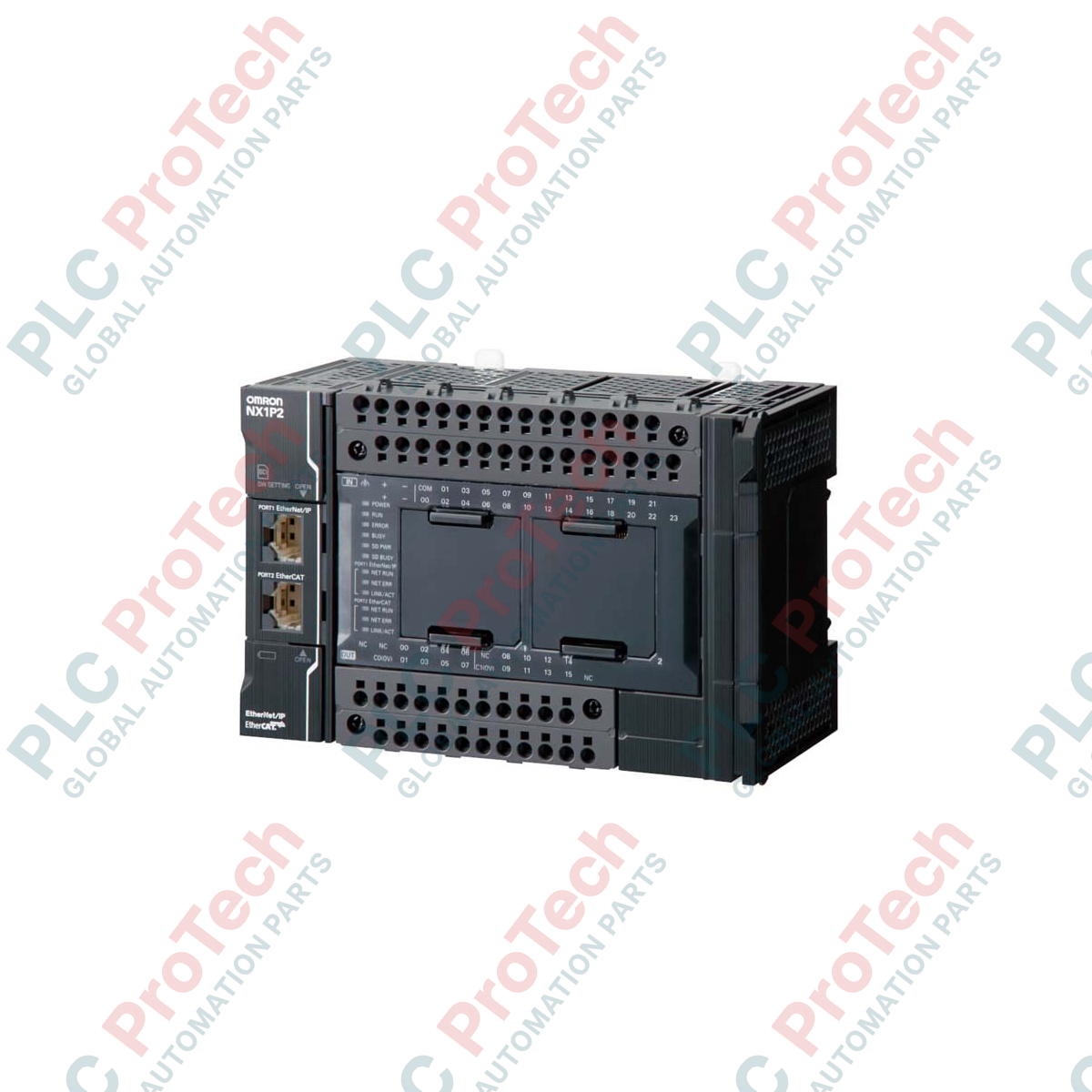

Omron NX1P2-1140DT1 โมดูล CPU Sysmac NX1P

SKU NX1P2-1140DT1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX1P2-1140DT1
Country of origin:ญี่ปุ่น
Product Type: โมดูล CPU PLC
Payment: T/T, Western Union
Weight: 660g
Dimensions: 7.1 ซม. x 14.8 ซม. x 10.0 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

แพลตฟอร์มประมวลผล Omron NX1P2-1140DT1 ออกแบบมาสำหรับการควบคุมการเคลื่อนไหวและลำดับการทำงานขนาดเล็กแบบผสานรวม โดยมอบประสิทธิภาพการประมวลผลขั้นสูงภายในสถาปัตยกรรมระบบอัตโนมัติ Sysmac ด้วยการรวม I/O ในตัว การควบคุมเครือข่าย EtherCAT และการสื่อสาร EtherNet/IP ไว้ในตัวเครื่องขนาดกะทัดรัด คอนโทรลเลอร์นี้จึงทำหน้าที่เป็นศูนย์กลางระบบอัตโนมัติที่มีการกำหนดเวลาอย่างแม่นยำสูง ด้วยการออกแบบเพื่อการตอบสนองแบบเรียลไทม์ จึงทำงานรอบหลักได้ภายใน 2 ms โดยใช้หน่วยความจำโปรแกรมขนาด 1.5 MB และหน่วยความจำตัวแปรขนาด 2 MB เพื่อประมวลผลอัลกอริทึมควบคุมที่ซับซ้อนได้โดยไม่เกิดความหน่วง การกำหนดค่า I/O ในตัวประกอบด้วยจุดขั้วต่อ 40 จุด ซึ่งกำหนดค่าให้ใช้ลอจิกเอาต์พุตแบบจ่ายกระแส PNP ช่วยให้เชื่อมต่อโดยตรงกับอุปกรณ์ภาคสนามอุตสาหกรรมสมัยใหม่

คุณสมบัติ

การควบคุมการเคลื่อนไหวแบบซิงโครนัส: รองรับอัตราทดอิเล็กทรอนิกส์แบบเรียลไทม์ การควบคุมแคม และการอินเตอร์โพเลชันหลายแกน
สถาปัตยกรรม I/O ในตัว: มีจุดอินพุต/เอาต์พุตแบบโซลิดสเตต 40 จุด (อินพุต 24 จุด, เอาต์พุตแบบจ่ายกระแส/PNP 16 จุด) อยู่บนโมดูลโดยตรง
ความสามารถด้านเครือข่ายแบบคู่: พอร์ตในตัวสำหรับ EtherCAT (Master) และ EtherNet/IP ช่วยให้ซิงโครไนซ์การเคลื่อนไหวความเร็วสูงและผสานรวมกับระบบโรงงานระดับองค์กรได้พร้อมกัน
การผสานรวมกับ Sysmac Studio: กำหนดค่าและเขียนโปรแกรมผ่านแพลตฟอร์มซอฟต์แวร์แบบรวมศูนย์เดียว
ความสามารถในการขยาย: เชื่อมต่อกับโมดูล I/O ซีรีส์ NX และบอร์ดเสริมสำหรับขยายการสื่อสารแบบอนุกรมและแอนะล็อกได้อย่างง่ายดาย

การใช้งาน

เครื่องจักรบรรจุภัณฑ์และติดฉลากความเร็วสูง
ระบบโครงสำหรับงานหยิบและวางแบบหลายแกน
ระบบบรรจุ เติมปริมาณ และบรรจุขวดที่มีความแม่นยำสูง
การจัดการวัสดุขาเข้า/ขาออกและการติดตามสายพานลำเลียง

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Omron
หมายเลขรุ่น	NX1P2-1140DT1
ซีรีส์คอนโทรล	Sysmac NX1P
เวลารอบการทำงานหลัก	2 ms
หน่วยความจำโปรแกรม	1.5 MB
หน่วยความจำตัวแปร	2 MB
อินเทอร์เฟซการสื่อสาร	EtherCAT Master, EtherNet/IP, Ethernet TCP/IP
การกำหนดค่า I/O ในตัว	40 จุด: อินพุต 24 จุด, เอาต์พุต 16 จุด (ทรานซิสเตอร์, PNP แบบจ่ายกระแส)
ช่วงแรงดันไฟเลี้ยง	20.4 ถึง 28.8 VDC
น้ำหนักสุทธิ	0.66 กก.
น้ำหนักจัดส่ง (คำนวณแล้ว)	3.00 กก.
ขนาด (L x W x H)	7.1 ซม. x 14.8 ซม. x 10.0 ซม.
ประเทศต้นกำเนิด	ญี่ปุ่น

การเชื่อมต่อและอินเทอร์เฟซ

กลุ่มพอร์ต / ขั้วต่อ	การกำหนดฟังก์ชัน
พอร์ต EtherCAT	การเชื่อมต่อ RJ45 ไปยังเซอร์โวไดรฟ์ คัปเปลอร์ I/O ระยะไกล และเซ็นเซอร์วิชัน
พอร์ต EtherNet/IP	การเชื่อมต่อ RJ45 สำหรับ HMI, SCADA, การเชื่อมต่อฐานข้อมูล และการกำหนดค่า
ขั้วต่อแหล่งจ่ายไฟ	การเชื่อมต่อโดยตรงสำหรับไฟเลี้ยงระบบคอนโทรลเลอร์หลัก 24 VDC
ขั้วอินพุต	24 จุด รองรับเซนเซอร์แบบดูดกระแสหรือจ่ายกระแสมาตรฐาน 24 VDC
ขั้วเอาต์พุต	16 จุด การกำหนดค่าเอาต์พุตทรานซิสเตอร์แบบจ่ายกระแส PNP ซึ่งต้องใช้ขั้วร่วมภายนอก

รุ่นทางเลือกและความเข้ากันได้

ส่วนต่อท้าย "DT1" ระบุว่าคอนโทรลเลอร์นี้ใช้เอาต์พุตทรานซิสเตอร์แบบจ่ายกระแส PNP สำหรับการใช้งานที่ต้องการเอาต์พุตแบบดูดกระแส NPN ต้องเลือกรุ่น "DT" อื่นแทน การอัปเกรดจากคอนโทรลเลอร์ CP-series รุ่นเก่าต้องดำเนินการย้ายระบบทั้งหมดใน Sysmac Studio ตรวจสอบให้ IDE ของคุณอัปเดตเป็นเวอร์ชัน 1.17 หรือสูงกว่า เพื่อให้มั่นใจว่าฮาร์ดแวร์รุ่นนี้จะถูกระบุในแค็ตตาล็อกอุปกรณ์และตั้งโปรแกรมพารามิเตอร์ได้อย่างราบรื่น

ข้อผิดพลาดที่พบบ่อยในการใช้งานและหมายเหตุทางวิศวกรรม

เพื่อรักษาความน่าเชื่อถือในการทำงานให้สูง ให้ปฏิบัติตามข้อกำหนดระยะห่างเพื่อการระบายความร้อนภายในตู้ไฟฟ้า ตรวจสอบให้มีช่องว่างอากาศอย่างน้อย 30 มม. เหนือและใต้ตัวเรือนโมดูลเมื่อใช้งานใกล้ช่วงอุณหภูมิแวดล้อมสูงสุด ห้ามเดินสาย AC แรงดันสูงขนานกับสาย DC แรงดันต่ำที่จ่ายให้ I/O ในตัว เพื่อหลีกเลี่ยงการรบกวนทางแม่เหล็กไฟฟ้าและการเปลี่ยนสถานะผิดพลาดของอินเทอร์รัปต์อินพุตความเร็วสูง

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ก่อนเริ่มใช้งานอุปกรณ์ ให้ยืนยันว่าแรงดันแหล่งจ่ายไฟ I/O ภายนอกได้รับการควบคุมให้อยู่ตามพารามิเตอร์ VDC มาตรฐานและตรงกับจุดอ้างอิงร่วมของขั้วเอาต์พุต ใช้สาย STP Cat5e แบบมีชีลด์สองชั้นสำหรับริง EtherCAT เสมอ เพื่อรับประกันความสมบูรณ์ของสัญญาณภายใต้สัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูง หากใช้ขั้วต่อเอ็นโค้ดเดอร์ในตัว ให้เดินสายสัญญาณดิฟเฟอเรนเชียลผ่านท่อร้อยสายแยกโดยตรงไปยังขั้วต่อ

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตรวจสอบให้แน่ใจว่าวงจรแหล่งจ่ายไฟ AC และ DC ทั้งหมดถูกล็อกเอาต์และตัดพลังงานโดยสมบูรณ์ก่อนติดตั้ง เดินสาย หรือเสียบบอร์ดขยาย การไม่แยกศักย์ไฟฟ้าแรงสูงออกอย่างสมบูรณ์อาจทำให้เซมิคอนดักเตอร์ภายในบอร์ดประมวลผล CPU เสียหายถาวร

1

ติดตั้งโมดูลในแนวตั้งบนราง DIN ขนาด 35 มม. มาตรฐานที่สะอาด ตรวจสอบให้แน่ใจว่าแถบล็อกเข้าที่อย่างแน่นหนา

2

เชื่อมต่อขั้วสายดินป้องกันหลักเข้ากับบัสกราวด์กลางของแผงควบคุมโดยใช้สายตัวนำที่มีอิมพีแดนซ์ต่ำ

3

ยึดสายไฟแหล่งจ่าย 24 VDC เข้ากับขั้วจ่ายไฟที่กำหนดโดยตรง พร้อมตรวจสอบขั้วของสายบวกและสายร่วม

4

เสียบสายสื่อสาร EtherCAT และ EtherNet/IP ที่ตั้งค่าไว้ล่วงหน้าเข้ากับพอร์ต RJ45 ที่เกี่ยวข้อง โดยตรวจสอบให้ได้ยินเสียงคลิกและรู้สึกถึงการล็อกอย่างชัดเจน

FAQ

ความแตกต่างระหว่างส่วนต่อท้าย DT และ DT1 สำหรับ CPU นี้คืออะไร?

ส่วนต่อท้าย DT1 ระบุลอจิกเอาต์พุตทรานซิสเตอร์ PNP (sourcing) สำหรับเอาต์พุตดิจิทัลในตัว ส่วนต่อท้าย DT ระบุลอจิกเอาต์พุตทรานซิสเตอร์ NPN (sinking) โดยทั้งสองแบบไม่สามารถใช้แทนกันได้โดยตรงโดยไม่ต้องปรับการเดินสาย

ต้องใช้ซอฟต์แวร์เวอร์ชันขั้นต่ำเท่าใดในการโปรแกรมคอนโทรลเลอร์นี้?

การโปรแกรมและการกำหนดค่าฮาร์ดแวร์ต้องใช้ Sysmac Studio เวอร์ชัน 1.17 ขึ้นไป ตรวจสอบให้แน่ใจว่าฐานข้อมูลเครื่องจักรและไลบรารีในเครื่องได้รับการอัปเดตแล้ว เพื่อให้เข้าถึงตัวแปรการเคลื่อนไหวในตัวทั้งหมดได้

สามารถควบคุมแกนที่ซิงโครไนซ์กันผ่าน EtherCAT master ในตัวได้กี่แกน?

โมดูลนี้รองรับแกนควบคุมการเคลื่อนไหวที่ซิงโครไนซ์กันสูงสุด 2 แกน และแกนควบคุมตำแหน่งแบบแกนเดี่ยวสูงสุด 4 แกน ผ่านพอร์ตสื่อสาร EtherCAT

คอนโทรลเลอร์นี้รองรับโปรโตคอลการสื่อสาร Modbus มาตรฐานหรือไม่?

รองรับ โดยรองรับ Modbus TCP ในตัวผ่านพอร์ต EtherNet/IP และ Ethernet มาตรฐาน นอกจากนี้ยังสามารถกำหนดค่า Serial Modbus-RTU ได้โดยใช้บอร์ดตัวเลือกการสื่อสารแบบอนุกรมที่ติดตั้งโดยตรงในแผงด้านหน้าของคอนโทรลเลอร์
