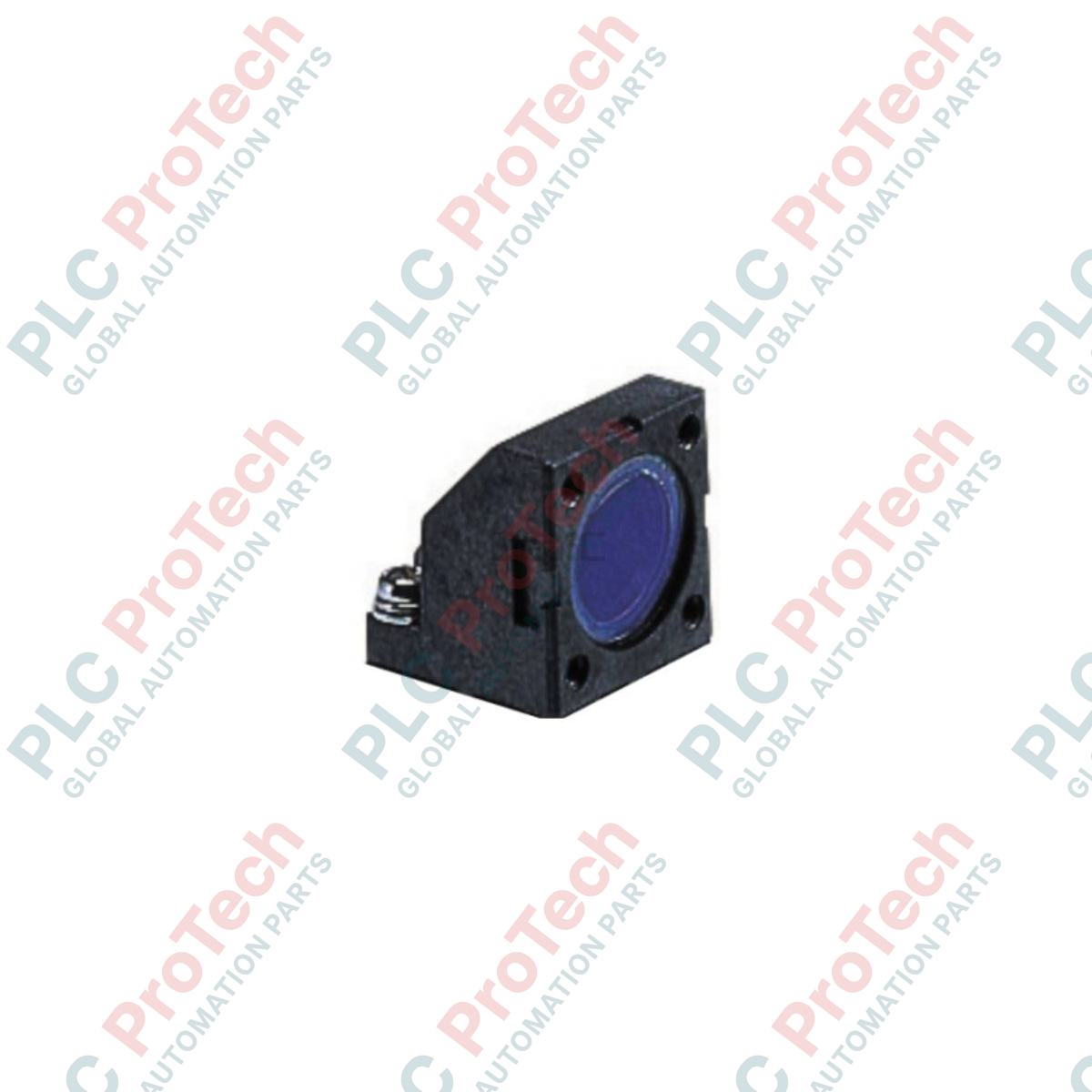

อุปกรณ์เสริมมองด้านข้างสำหรับเซนเซอร์เลเซอร์ซีรีส์ ZX Omron ZX-XF12

คำอธิบาย

การนำลำแสงวัดเลเซอร์เข้าสู่โครงสร้างกลไกที่มีพื้นที่จำกัดทำได้ด้วย Omron ZX-XF12 ซึ่งเป็นอุปกรณ์เสริมสำหรับมองด้านข้างด้วยระบบออปติกความแม่นยำสูงที่ออกแบบมาโดยเฉพาะสำหรับ ZX-LD series ของหัวเซนเซอร์วัดการเคลื่อนที่ด้วยเลเซอร์ อุปกรณ์เสริมสำหรับเปลี่ยนทิศทางแสงนี้จะปรับแกนการวัดเลเซอร์ไป exactly 90 องศา ทำให้วิศวกรสามารถติดตั้งระบบติดตามการเคลื่อนที่ขั้นสูงในช่องว่างแคบ ภายในเครื่องจักรขนาดกะทัดรัด และการจัดแนวตั้งฉากที่ไม่สามารถติดตั้งแบบเส้นตรงมาตรฐานได้ในทางกายภาพ โครงสร้างที่ผลิตจากกรอบอะลูมิเนียมแข็งแรงและกระจกเงาออปติกที่มีการสะท้อนแสงสูงช่วยรักษาความสมบูรณ์ของลำแสงสูงสุดและลดทอนสัญญาณให้น้อยที่สุด เพื่อให้ได้ข้อมูลป้อนกลับจากการวัดที่สม่ำเสมอและมีความแม่นยำสูง

คุณสมบัติ

• การเบี่ยงทิศทางลำแสง 90 องศา: ช่วยให้ตรวจจับการเคลื่อนที่ในแนวตั้งฉากภายในช่องแคบและพื้นที่ติดตั้งจำกัดได้
• ชุดออปติกสะท้อนแสงสูง: ออกแบบมาเพื่อลดการสูญเสียกำลังแสงและป้องกันการบิดเบือนของรูปทรงจุดเลเซอร์
• ตัวยึดโครงสร้างแบบแข็งแรง: ป้องกันการเบี่ยงตัวขนาดเล็กและการคลาดเคลื่อนของแนวแสงที่เกิดจากแรงสั่นสะเทือนความถี่สูงของเครื่องจักรอุตสาหกรรม
• การผสานรวมอย่างไร้รอยต่อ: การจัดแนวเชิงกลที่พอดีกับรูปทรงของหัวเซนเซอร์ Omron ZX-LD Series โดยไม่ต้องใช้ขายึดที่ผลิตขึ้นเอง

การใช้งาน

• การวัดช่องว่างระหว่างการจัดการและการประมวลผลเวเฟอร์เซมิคอนดักเตอร์ภายในห้องประมวลผลแคบ
• การตรวจสอบความหนาในสายการประกอบยานยนต์ภายในช่องกลไกลึก
• การตรวจสอบความสูงของชิ้นส่วนอิเล็กทรอนิกส์บนรางลำเลียง PCB ที่มีการติดตั้งชิ้นส่วนหนาแน่น

ตารางข้อมูลจำเพาะทางเทคนิค

ข้อมูลเชิงลึกด้านวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

ZX-XF12 ได้รับการออกแบบมาโดยเฉพาะสำหรับหัวเซนเซอร์เลเซอร์แบบโคแอกเซียลและแบบกระจายของ ZX-LD โปรดทราบว่าการเพิ่มอุปกรณ์เสริมด้านออปติกนี้จะเปลี่ยนระยะศูนย์กลางการวัดที่กำหนดและช่วงการวัดโดยรวม เนื่องจากเส้นทางแสงภายในที่ยาวขึ้น โปรดอ้างอิงเส้นโค้งการปรับเทียบที่ปรับแล้วของหัวเซนเซอร์ในคู่มือ Omron เสมอ เมื่อตั้งค่าตัวคูณสเกลและออฟเซ็ตจุดศูนย์ในเครื่องขยายสัญญาณซีรีส์ ZX

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากอุปกรณ์นี้อาศัยกระจกสะท้อนภายนอก การปนเปื้อนของเส้นทางแสงจึงเป็นโหมดความขัดข้องที่สำคัญ ในสภาพแวดล้อมที่มีละอองน้ำมันหนาแน่น ฝุ่นในอากาศ หรือการควบแน่น กระจกจะสะสมอนุภาค ทำให้แสงกระเจิงและทำให้เกิดรหัสข้อผิดพลาด "DARK" หรือ "NEAR" บนเครื่องควบคุม ในสภาวะเหล่านี้ ให้ออกแบบปลอกเป่าลม หรือชุดครอบป้องกันที่มีระดับ IP รอบจุดวัด

เคล็ดลับการเริ่มใช้งานและการปรับเทียบ

เมื่อติดตั้ง ZX-XF12 เข้ากับหัว ZX-LD ตรวจสอบให้แน่ใจว่าขันสกรูยึดด้วยแรงบิดเท่ากันตามข้อกำหนดของ Omron แรงเค้นทางกลที่ไม่สม่ำเสมออาจทำให้ตัวเรือนอุปกรณ์เสริมบิดงอ ส่งผลให้กระจกไม่ขนานและทำให้ลำแสงวัดที่สะท้อนเบี่ยงออกจากกึ่งกลาง หลังติดตั้งทางกายภาพแล้ว ให้ปรับเทียบจุดศูนย์อย่างสมบูรณ์ และทดสอบความเป็นเชิงเส้นของระบบโดยใช้เกจมาตรฐาน

แนวทางการติดตั้ง
