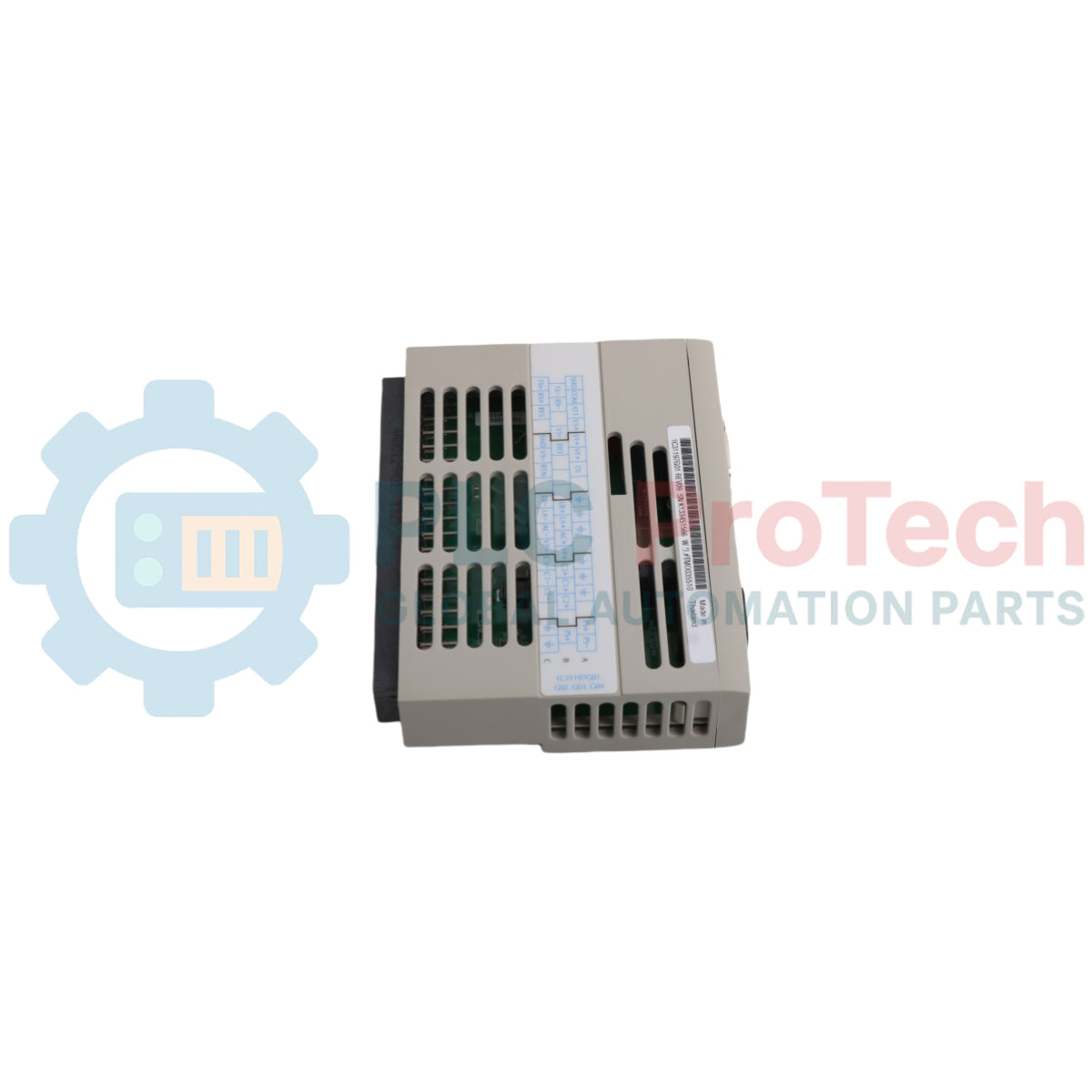

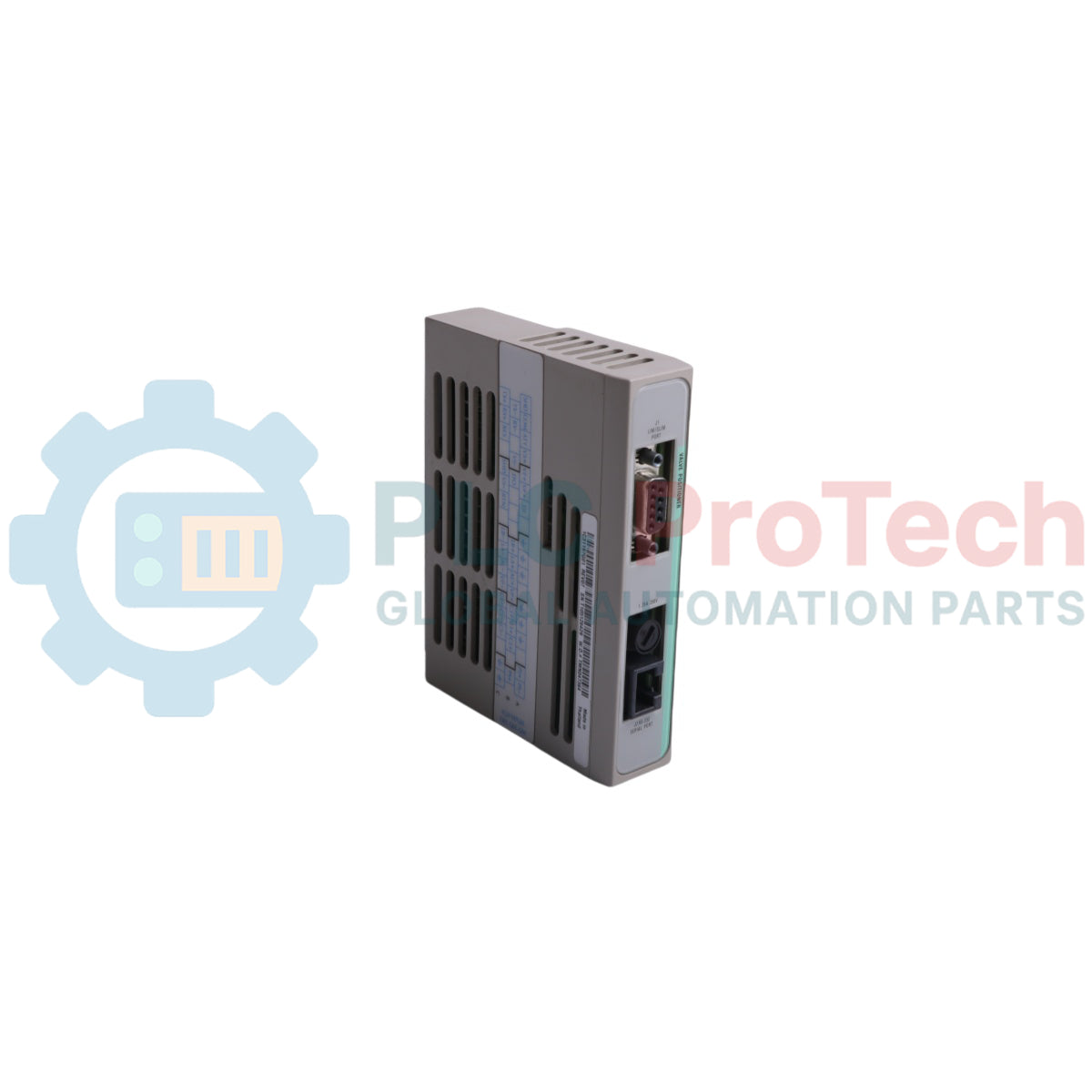

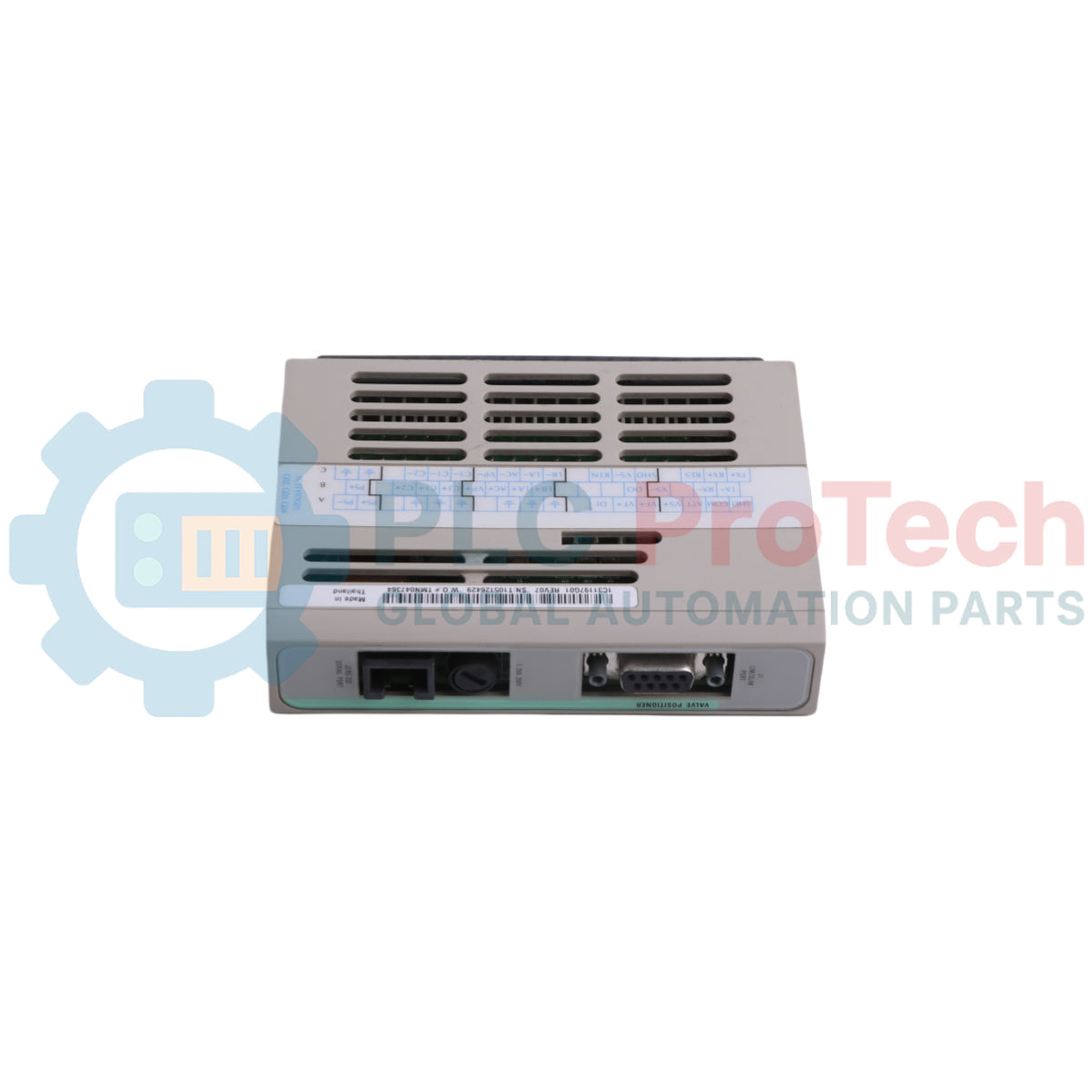

The 1C31197G01 (1C31197G01) คือโมดูลบุคลิกภาพของตัวกำหนดตำแหน่งวาล์วโดยเฉพาะ ซึ่งออกแบบมาสำหรับระบบควบคุมแบบกระจาย Emerson Ovation ที่ใช้งานอย่างแพร่หลายในระบบควบคุมกังหันไอน้ำ หน่วยผลิตไฟฟ้า และสภาพแวดล้อมการควบคุมกระบวนการในโรงกลั่น โมดูลนี้ให้ความสามารถในการขับกระแสอย่างแม่นยำแก่เซอร์โววาล์วไฟฟ้า-ไฮดรอลิก ช่วยให้การกำหนดตำแหน่งวาล์วมีเสถียรภาพระหว่างการเปลี่ยนแปลงโหลด การเริ่มเดินเครื่องกังหัน และสภาวะการหยุดฉุกเฉิน โมดูลนี้เชื่อมต่อโดยตรงกับโมดูลอิเล็กทรอนิกส์ของตัวกำหนดตำแหน่งวาล์ว เพื่อสร้างอินเทอร์เฟซแอคชูเอเตอร์แบบวงปิดที่สมบูรณ์ ลดเวลาแฝงของการตอบสนองและเพิ่มความน่าเชื่อถือของระบบ ในลูปควบคุมการกำกับความเร็วรอบกังหันและการควบคุมน้ำป้อนหม้อไอน้ำ โมดูลนี้มีบทบาทสำคัญในการรักษาเสถียรภาพของแอคชูเอเตอร์และลดเวลาหยุดทำงานที่ไม่ได้วางแผนไว้ ซึ่งเกิดจากเอาต์พุตคอยล์เซอร์โวที่ไม่เสถียรหรือสัญญาณไม่ตรงกัน โมดูลนี้รองรับการกำหนดค่าคอยล์เซอร์โวหลายรูปแบบ และรักษาความแม่นยำของเอาต์พุตให้สม่ำเสมอตลอดรอบการทำงานทางอุตสาหกรรมอย่างต่อเนื่อง
1C31197G01 ทำหน้าที่เป็นโมดูลบุคลิกภาพภายในระบบย่อยกำหนดตำแหน่งวาล์ว Ovation โดยมีคุณลักษณะอินเทอร์เฟซทางไฟฟ้าที่จำเป็นสำหรับโปรไฟล์อิมพีแดนซ์ของคอยล์เซอร์โวแต่ละประเภท
ลักษณะสำคัญของสถาปัตยกรรมประกอบด้วย:
เครือข่ายตัวต้านทานคงที่ 330 โอห์ม ซึ่งปรับให้เหมาะสมกับคอยล์เซอร์โว 82 โอห์ม
ขับคอยล์เซอร์โวได้พร้อมกันสูงสุดสามตัว
เข้ากันได้อย่างสมบูรณ์กับ Electronics Modules 1C31194G01 และ 1C31194G02
สถาปัตยกรรมเอาต์พุตแบบดิฟเฟอเรนเชียลเพื่อการจ่ายพลังงานให้คอยล์อย่างเสถียร
การแยกทางไฟฟ้าแรงดันสูงระหว่างอินเทอร์เฟซภาคสนามกับบัสลอจิก
ออกแบบมาสำหรับการควบคุมแอคชูเอเตอร์ไฟฟ้า-ไฮดรอลิกแบบช่องสัญญาณละหนึ่งตัว
การแยกส่วนแบบโมดูลาร์ระหว่างฟังก์ชันอิเล็กทรอนิกส์และฟังก์ชันบุคลิกภาพนี้ ช่วยให้วิศวกรสามารถกำหนดมาตรฐานฮาร์ดแวร์ พร้อมปรับพฤติกรรมภาคสนามผ่านโมดูลบุคลิกภาพที่สับเปลี่ยนได้ ทำให้การบำรุงรักษาและการจัดการอะไหล่ในระบบเครื่องจักรหมุนที่มีความสำคัญง่ายขึ้น
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | 1C31197G01 |
| แบรนด์ | Emerson |
| แหล่งกำเนิด | สหรัฐอเมริกา |
| ประเภทโมดูล | โมดูลบุคลิกภาพตัวกำหนดตำแหน่งวาล์ว |
| น้ำหนัก | 0.45 กก. |
| ขนาด | 178 x 102 x 25 มม. |
| อุณหภูมิขณะทำงาน | 0 ถึง 60 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 ถึง 85 องศาเซลเซียส |
| ความชื้น | 0 ถึง 95 เปอร์เซ็นต์ ไม่ควบแน่น |
| การใช้พลังงาน | ขึ้นอยู่กับระบบ โดยทั่วไปต่ำกว่า 6.5 W |
| ความสามารถในการขับคอยล์ | สูงสุดบวกหรือลบ 24.9 mA เข้าสู่คอยล์ขนาด 82 โอห์ม |
| ความสามารถในการขับคอยล์ | ความแม่นยำแรงดันเอาต์พุต 0.4 เปอร์เซ็นต์ของเต็มสเกล |
| ระดับการแยกวงจร | การแยกวงจร 1000 V DC ระหว่างภาคสนามกับลอจิก |
| โมดูลอิเล็กทรอนิกส์ที่ใช้งานร่วมกันได้ | 1C31194G01, 1C31194G02 |
| อินเทอร์เฟซการสื่อสาร | RS-485 ผ่านอินเทอร์เฟซ SLIM |
1C31197G01 ใช้งานร่วมกับโมดูลอิเล็กทรอนิกส์ตัวกำหนดตำแหน่งวาล์ว Ovation ทุกรุ่นได้หรือไม่
ใช่ โมดูลบุคลิกภาพนี้ทำงานร่วมกับโมดูลอิเล็กทรอนิกส์ทั้ง 1C31194G01 และ 1C31194G02 ได้โดยไม่ต้องแก้ไขเฟิร์มแวร์
โมดูลนี้โดยทั่วไปควบคุมแอกชูเอเตอร์ประเภทใด
โมดูลนี้ได้รับการออกแบบทางวิศวกรรมสำหรับแอกชูเอเตอร์วาล์วเซอร์โวแบบอิเล็กโทรไฮดรอลิกที่ใช้ในระบบควบคุมกังหัน ระบบควบคุมหม้อไอน้ำ และระบบควบคุมการปรับน้ำป้อน
โมดูลนี้สามารถใช้แทนโมดูลบุคลิกภาพรุ่นอื่น เช่น 1C31197G02 หรือ G03 ได้หรือไม่
การเปลี่ยนทดแทนขึ้นอยู่กับอิมพีแดนซ์ของคอยล์เซอร์โว การใช้ชิ้นส่วนทดแทนที่ไม่ถูกต้องอาจทำให้เอาต์พุตกระแสไม่เสถียรหรือการตอบสนองของแอกชูเอเตอร์คลาดเคลื่อน
อาการขัดข้องภาคสนามที่พบบ่อยที่สุดของโมดูลนี้คืออะไร
ตำแหน่งวาล์วไม่เสถียรหรือการตอบสนองของแอกชูเอเตอร์ลดลง มักบ่งชี้ถึงการเสื่อมสภาพของเครือข่ายตัวต้านทานหรือความไม่ตรงกันของคอยล์ระหว่างการเปลี่ยนชิ้นส่วนบำรุงรักษา
ตรวจสอบอิมพีแดนซ์ของคอยล์เซอร์โวก่อนติดตั้ง 1C31197G01 ได้รับการปรับจูนมาโดยเฉพาะสำหรับคอยล์ขนาด 82 โอห์ม และความไม่ตรงกันจะส่งผลต่อเสถียรภาพของแอกชูเอเตอร์
รักษาการไหลเวียนอากาศภายในตู้ให้เหมาะสมเมื่อติดตั้งใกล้แร็กควบคุมกังหัน โดยเฉพาะในสภาพแวดล้อมที่อุณหภูมิแวดล้อมสูงกว่า 45 องศาเซลเซียส
ใช้สายไฟคู่บิดเกลียวแบบมีชีลด์สำหรับสายเอาต์พุตเซอร์โว เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าจากระบบกระตุ้นเครื่องกำเนิดไฟฟ้าที่อยู่ใกล้เคียง
ดำเนินการทดสอบการทำงานของลูปทุกครั้งหลังเปลี่ยนโมดูล เพื่อยืนยันการเคลื่อนที่ของวาล์วที่เสถียรระหว่างลำดับการเริ่มต้นและการหยุดทำงาน
