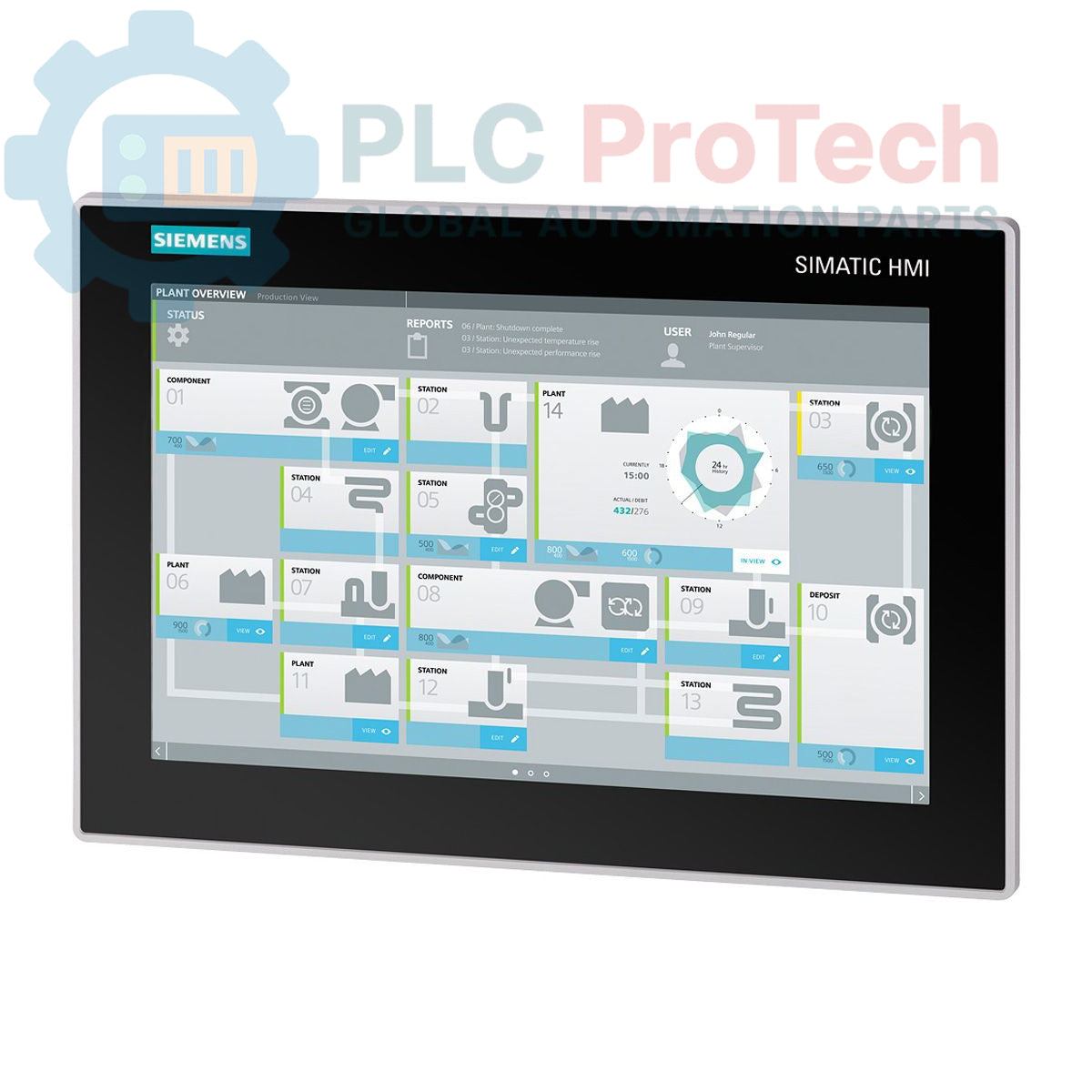

Siemens 6AV7230-0CA20-2CA0 SIMATIC IPC377E คอมพิวเตอร์แบบแผง

คำอธิบาย

Siemens 6AV7230-0CA20-2CA0 คือพีซีแบบพาเนลพื้นฐานรุ่น SIMATIC IPC377E ซึ่งมาพร้อมจอแสดงผลสัมผัสขนาด 12 นิ้ว ความละเอียด 1280 x 800 อุปกรณ์คอมพิวเตอร์อุตสาหกรรมนี้ใช้โปรเซสเซอร์ Celeron N3160 (4C/4T) พร้อม RAM ขนาด 4 GB และ SSD ขนาด 256 GB สำหรับจัดเก็บข้อมูล รองรับการเชื่อมต่อที่หลากหลายด้วยพอร์ตกราฟิกหลายพอร์ต (Display Port, VGA), พอร์ตอีเทอร์เน็ต RJ45 ความเร็ว 10/100/1000 Mbps จำนวน 2 พอร์ต, พอร์ต USB 4 พอร์ต (USB 3.0 2 พอร์ต, USB 2.0 2 พอร์ต) และพอร์ตอนุกรม (COM) 4 พอร์ต รองรับการขยายผ่านสล็อต mPCIe 1 สล็อตและสล็อต mSATA 1 สล็อต อุปกรณ์รองรับ Windows 10 Pro แบบฝังตัว, Windows 11 Pro หรือ Windows 10 Enterprise 2016 LTSB ซึ่งทั้งหมดเป็นระบบปฏิบัติการ 64 บิตและมีอินเทอร์เฟซผู้ใช้หลายภาษา อุปกรณ์ใช้แหล่งจ่ายไฟ 24 V DC และรองรับทั้งการติดตั้งในตัวเครื่องและการติดตั้งแบบ VESA

คุณสมบัติ

• จอแสดงผลสัมผัสขนาด 12 นิ้ว (ความละเอียด 1280 x 800)
• โปรเซสเซอร์ Intel Celeron N3160 (4 คอร์/4 เธรด)
• RAM ขนาด 4 GB
• พื้นที่จัดเก็บข้อมูล SSD ขนาด 256 GB
• ตัวเลือกระบบปฏิบัติการหลากหลาย: Windows 10 Pro แบบฝังตัว, Windows 11 Pro หรือ Windows 10 Enterprise 2016 LTSB (64 บิต)
• อินเทอร์เฟซผู้ใช้หลายภาษา (en,de,fr,it,es)
• I/O ครบครัน: Display Port, VGA, Gigabit Ethernet 2x, USB 3.0 2x, USB 2.0 2x, Serial (COM) 4x
• สล็อตขยาย: 1x mPCIe, 1x mSATA
• แหล่งจ่ายไฟ 24 V DC
• รองรับการติดตั้งในตัวเครื่องและการติดตั้งแบบ VESA

การใช้งาน

Siemens SIMATIC IPC377E Panel PC เหมาะสำหรับการใช้งานด้านระบบอัตโนมัติในอุตสาหกรรมที่หลากหลาย รวมถึง:

• การควบคุมและสั่งงานเครื่องจักร
• การแสดงภาพและตรวจสอบกระบวนการ
• การเก็บรวบรวมและบันทึกข้อมูล
• งานส่วนติดต่อระหว่างมนุษย์กับเครื่องจักร (HMI)
• ระบบควบคุมแบบฝังตัว
• ระบบอัตโนมัติในโรงงานและระบบบริหารการผลิต (MES)

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ / อินเทอร์เฟซ

แนวทางการติดตั้ง

1. ความปลอดภัยต้องมาก่อน: ตรวจสอบให้แน่ใจว่าตัดไฟและล็อกเอาต์แหล่งจ่ายไฟทั้งหมดในพื้นที่ติดตั้งแล้วก่อนเริ่มงาน
2. การติดตั้ง: พีซีแบบแผงควบคุมรองรับทั้งการติดตั้งแบบฝัง (ติดตั้งบนแผง) และการติดตั้งแบบ VESA สำหรับการติดตั้งบนแผง ให้เตรียมช่องเจาะบนประตูตู้ควบคุมหรือแผงตามขนาดที่ระบุในเอกสารผลิตภัณฑ์ สำหรับการติดตั้งแบบ VESA ให้ใช้แขนยึดหรือขายึด VESA ที่เข้ากันได้
3. การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อแหล่งจ่ายไฟ 24 V DC เข้ากับขั้วอินพุตไฟที่กำหนด ตรวจสอบขั้วให้ถูกต้องเพื่อป้องกันความเสียหายต่ออุปกรณ์
4. การต่อลงดิน: ตรวจสอบให้แน่ใจว่าแชสซีของพีซีแบบแผงควบคุมต่อลงดินกับบัสบาร์สายดินป้องกัน (PE) ของตู้ควบคุมอย่างถูกต้อง เพื่อลดสัญญาณรบกวนทางไฟฟ้าและเพิ่มความปลอดภัย
5. การเชื่อมต่อ I/O: เชื่อมต่อสาย Ethernet เข้ากับพอร์ต RJ45 อุปกรณ์ USB เข้ากับพอร์ต USB และอุปกรณ์อนุกรมเข้ากับพอร์ต COM ตามที่แอปพลิเคชันกำหนด ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนา
6. การจัดการสายเคเบิล: เดินสายเคเบิลทั้งหมดเพื่อป้องกันการตึง การรบกวน และการหลุดออกโดยไม่ตั้งใจ ใช้เคเบิลไทร์และท่อร้อยสายตามความเหมาะสม
7. ข้อควรพิจารณาด้านสภาพแวดล้อม: ตรวจสอบให้แน่ใจว่าสถานที่ติดตั้งมีการระบายอากาศที่เพียงพอเพื่อป้องกันความร้อนสูงเกินไป หลีกเลี่ยงบริเวณที่มีการสั่นสะเทือน ฝุ่น หรือความชื้นมากเกินกว่าข้อกำหนดด้านสภาพการทำงานของอุปกรณ์
8. การเปิดเครื่อง: หลังจากตรวจสอบและยืนยันว่าการเชื่อมต่อทั้งหมดแน่นหนาแล้ว ให้จ่ายไฟกลับเข้าสู่ระบบและสังเกตลำดับการเริ่มต้นระบบของพีซีแบบแผงควบคุม
