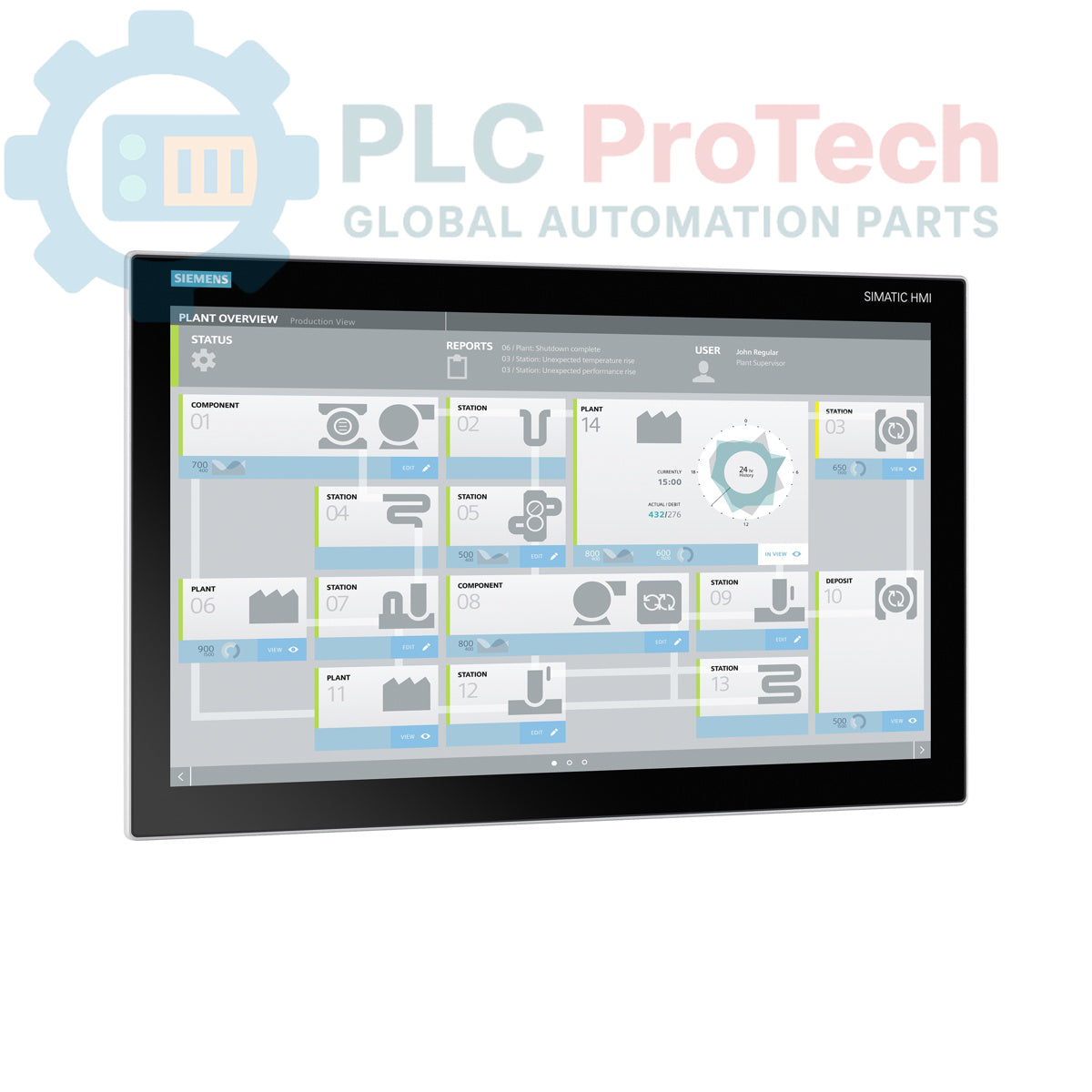

Siemens 6AV7241-5BB15-0DA0 SIMATIC IPC 477E พีซีแบบแผง

SKU 6AV7241-5BB15-0DA0

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6AV7241-5BB15-0DA0
Origin เยอรมนี
Product Type: พีซีแบบแผงควบคุมอุตสาหกรรม
Barcode: 84714100
Payment: T/T, Western Union
Weight: 7.1 kg
Dimensions: 45 ซม. x 35 ซม. x 15 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

Siemens 6AV7241-5BB15-0DA0 นี้เป็นพีซีแผงควบคุมอุตสาหกรรมซีรีส์ SIMATIC IPC 477E ที่ออกแบบมาสำหรับงานแสดงภาพและควบคุมที่มีความต้องการสูง มาพร้อมกับจอสัมผัสไวด์สกรีนขนาด 15 นิ้วความละเอียด1280 x 800 พิกเซลเพื่อการแสดงผลกระบวนการที่ชัดเจน อุปกรณ์ขับเคลื่อนด้วยโปรเซสเซอร์ Intel Core i5-6442EQพร้อมRAM ขนาด 8 GBและSSD ECO ขนาด 256 GBเพื่อประสิทธิภาพการทำงานที่ตอบสนองรวดเร็วและการจัดเก็บข้อมูลที่เชื่อถือได้ การเชื่อมต่อมีพอร์ต USB หลายพอร์ต รวมถึงพอร์ตที่เข้าถึงได้จากด้านหน้า และอินเทอร์เฟซ Gigabit Ethernet ทั้งหมดสี่พอร์ต ระบบทำงานด้วยแหล่งจ่ายไฟอุตสาหกรรม 24 V DCมาตรฐาน และติดตั้งระบบปฏิบัติการ Windows มาให้พร้อมใช้งานทันที

คุณสมบัติ

จอสัมผัสไวด์สกรีนขนาด 15 นิ้ว (1280 x 800)
โปรเซสเซอร์ Intel Core i5-6442EQ
หน่วยความจำหลัก (RAM) ขนาด 8 GB
ไดรฟ์โซลิดสเตต ECO (SSD) ขนาด 256 GB
พอร์ต USB ด้านหน้าในตัวเพื่อให้เข้าถึงได้ง่าย
อินเทอร์เฟซ Gigabit Ethernet (IE/PN) จำนวนสามพอร์ต
สล็อตขยาย PCIe (x4) จำนวนหนึ่งสล็อต
ต้องใช้แหล่งจ่ายไฟอุตสาหกรรม 24 V DC

การใช้งาน

ส่วนติดต่อระหว่างมนุษย์กับเครื่องจักร (HMI) สำหรับการแสดงภาพกระบวนการ
ระบบควบคุมกำกับดูแลและเก็บข้อมูล (SCADA)
การประมวลผลและควบคุมข้อมูลระดับเครื่องจักร
เกตเวย์อุตสาหกรรมและอุปกรณ์รวมข้อมูล
เทอร์มินัลระบบบริหารการผลิต (MES)

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะ	ค่า
แบรนด์	Siemens
รุ่น	6AV7241-5BB15-0DA0
ซีรีส์	SIMATIC IPC 477E
จอแสดงผล	หน้าจอสัมผัสขนาด 15 นิ้ว
ความละเอียด	1280 x 800 พิกเซล
โปรเซสเซอร์	Intel Core i5-6442EQ
หน่วยความจำ (RAM)	8 GB
พื้นที่จัดเก็บข้อมูล	SSD ECO ขนาด 256 GB
ระบบปฏิบัติการ	Windows 10 Enterprise 2019 LTSC (64 บิต), MUI (EN,DE,FR,IT,ES)
อินเทอร์เฟซ	1x USB ด้านหน้า, 4x USB ด้านหลัง, 3x Gbit Ethernet (IE/PN), 1x Ethernet (10/100/1000)
สล็อตขยาย	1x PCIe (x4)
แหล่งจ่ายไฟ	24 V DC
น้ำหนักจัดส่ง	7.10 กก.
สถานะ PLM	ใช้งานอยู่
รหัสสินค้า	84714100
ECCN	5A992
ประเทศต้นกำเนิด	เยอรมนี (ประมาณการ)
ผู้ผลิต	Siemens
ขนาดบรรจุภัณฑ์ (คำนวณ)	45 ซม. x 35 ซม. x 15 ซม.

แนวทางการติดตั้ง

คำเตือนสำคัญ: อาจมีกระแสไฟฟ้าแรงดันสูงที่เป็นอันตราย การติดตั้งต้องดำเนินการโดยบุคลากรที่มีคุณสมบัติเหมาะสมเท่านั้น ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟทั้งหมดถูกตัดพลังงานและล็อกพร้อมติดป้ายเตือน (LOTO) ก่อนเริ่มการติดตั้ง การเชื่อมต่อ หรือการซ่อมบำรุง การไม่ปฏิบัติตามอาจส่งผลให้เกิดการบาดเจ็บสาหัสหรือเสียชีวิต

1
ตรวจสอบว่าช่องเจาะสำหรับติดตั้งในตู้ควบคุมหรือแผงควบคุมมีขนาดตรงตามที่ IPC กำหนด ตรวจสอบให้มีระยะห่างเพียงพอสำหรับการระบายอากาศและการเดินสาย
2
ใส่ Panel PC เข้าไปในช่องเจาะจากด้านหน้า ยึดอุปกรณ์จากด้านหลังโดยใช้แคลมป์ยึดทั้งหมดที่ให้มา ขันให้แน่นเท่า ๆ กันตามแรงบิดที่กำหนด เพื่อให้ซีลได้อย่างเหมาะสม
3
เชื่อมต่อขั้วต่อสายดินเพื่อการทำงาน (FE) หรือสายดินป้องกัน (PE) เข้ากับจุดต่อลงดินหลักของตู้ โดยใช้ตัวนำที่มีอิมพีแดนซ์ต่ำและมีขนาดเหมาะสม ขั้นตอนนี้มีความสำคัญอย่างยิ่งต่อภูมิคุ้มกันต่อสัญญาณรบกวนและความปลอดภัย
4
เชื่อมต่อแหล่งจ่ายไฟ 24 V DC เข้ากับขั้วอินพุตไฟฟ้าที่กำหนด โดยตรวจสอบขั้วให้ถูกต้อง ใช้สายเคเบิลแบบมีชีลด์สำหรับการเชื่อมต่อไฟฟ้าในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง
5
เชื่อมต่อ Ethernet, USB และอุปกรณ์ต่อพ่วงอื่น ๆ ตรวจสอบให้แน่ใจว่าสายเคเบิลทั้งหมดได้รับการยึดและจัดเส้นทางอย่างเหมาะสม เพื่อป้องกันแรงดึงที่ขั้วต่อ เปิดระบบหลังจากตรวจสอบการเชื่อมต่อทั้งหมดแล้วเท่านั้น
