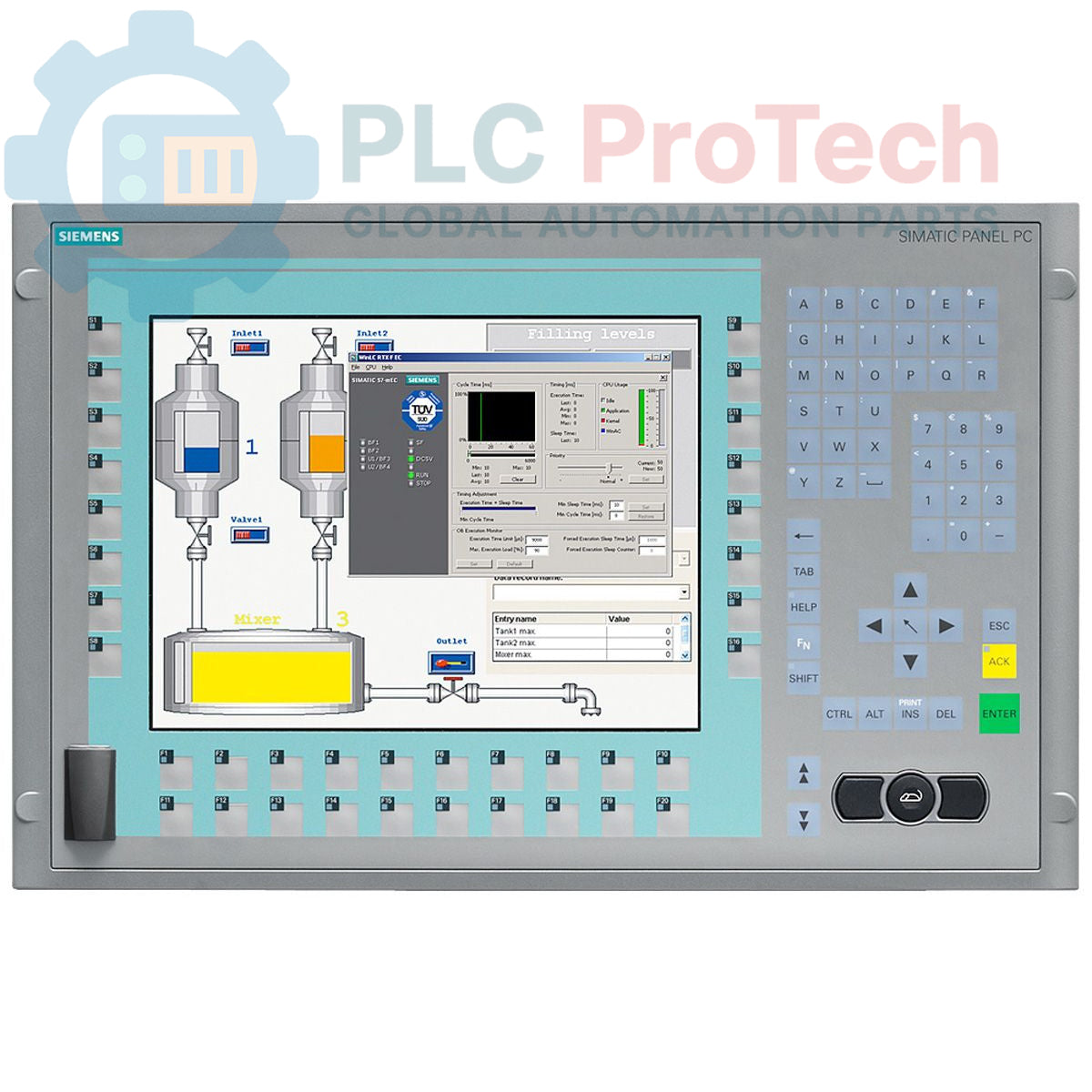

Siemens 6AV7884-1AH30-4EB0 SIMATIC HMI IPC 477C พีซีแบบแผง

คำอธิบาย

Siemens 6AV7884-1AH30-4EB0 คือ SIMATIC HMI IPC 477C ซึ่งเป็นพีซีแบบแผงที่แข็งแรงทนทาน ออกแบบมาสำหรับการใช้งานอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรในสภาพแวดล้อมอุตสาหกรรม รุ่นนี้เป็นชุดผลิตภัณฑ์ที่มี จอแสดงผลแบบปุ่มกดขนาด 12 นิ้ว พร้อม ความละเอียด 800 x 600 พิกเซล ใช้โปรเซสเซอร์ Intel Core 2 Duo 1.2 GHz และติดตั้ง RAM DDR3 ขนาด 4 GB สำหรับพื้นที่จัดเก็บข้อมูลและระบบปฏิบัติการ มาพร้อม การ์ด CompactFlash ขนาด 8 GB ที่ติดตั้ง Windows Embedded Standard 7 ไว้ล่วงหน้า ชุดนี้ยังรวมใบอนุญาตสำหรับซอฟต์แวร์ WinCC flexible 2008 และ WinAC RTX ซึ่งเป็นแพลตฟอร์มที่ครบถ้วนสำหรับงานควบคุมและการแสดงผล

คุณสมบัติ

• จอแสดงผลขนาด 12 นิ้วพร้อมปุ่มกดจริงสำหรับการป้อนข้อมูลของผู้ปฏิบัติงาน
• โปรเซสเซอร์ Intel Core 2 Duo 1.2 GHz สำหรับงาน HMI ที่ต้องใช้ประสิทธิภาพสูง
• หน่วยความจำระบบ DDR3 ขนาด 4 GB
• ติดตั้ง Windows Embedded Standard 7 ไว้ล่วงหน้าบนการ์ด CF ขนาด 8 GB
• มีพอร์ตสื่อสาร PROFINET (IE) และ PROFIBUS DP 12 ในตัว
• มีพอร์ต USB ทั้งหมด 5 พอร์ตสำหรับเชื่อมต่ออุปกรณ์ต่อพ่วง (ด้านหลัง 4 พอร์ต ด้านหน้า 1 พอร์ต)
• ประกอบด้วยชุดซอฟต์แวร์ WinCC flexible 2008 และ WinAC RTX

การใช้งาน

• การแสดงผลและควบคุมในระดับเครื่องจักร
• การตรวจสอบกระบวนการในโรงงานและสายการผลิต
• ระบบเก็บและบันทึกข้อมูล
• โซลูชันระบบอัตโนมัติที่ใช้พีซีและต้องการ HMI ในตัว

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

1. 1 การเตรียมช่องเจาะแผงและการติดตั้ง: เตรียมช่องเจาะแผงตู้ควบคุมตามแบบทางกลของอุปกรณ์ ตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งสะอาด เรียบ และไม่มีเศษวัสดุ ใส่ Panel PC ลงในช่องเจาะและยึดให้แน่นอย่างสม่ำเสมอโดยใช้แคลมป์ยึดทั้งหมดที่ให้มา เพื่อคงระดับ IP ตามที่กำหนด อย่าขันแน่นเกินไป
2. 2 การเชื่อมต่อลงดินเพื่อป้องกัน (PE): เชื่อมต่อแชสซีกับระบบสายดินเพื่อป้องกันของตู้โดยใช้ตัวนำที่มีอิมพีแดนซ์ต่ำ จุดเชื่อมต่อบนอุปกรณ์มักมีสัญลักษณ์ PE กำกับ การเชื่อมต่อลงดินที่แน่นหนาและเชื่อถือได้มีความสำคัญอย่างยิ่งต่อความปลอดภัยของผู้ปฏิบัติงานและความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)
3. 3 การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อแหล่งจ่ายไฟ DC ตามที่ระบุเข้ากับขั้วต่ออินพุตไฟ ตรวจสอบว่าแรงดันไฟฟ้าของแหล่งจ่ายตรงกับค่าพิกัดบนฉลากอุปกรณ์ ใช้ตัวนำที่มีขนาดเหมาะสมและตรวจสอบขั้วไฟฟ้าให้ถูกต้อง เดินสายไฟแยกจากสายแรงดันสูงหรือสายสื่อสารเพื่อลดสัญญาณรบกวน
4. 4 การติดตั้งสายสื่อสาร: เชื่อมต่อสาย PROFINET, PROFIBUS และ USB ตามความจำเป็น ใช้สายที่มีชีลด์สำหรับการสื่อสารข้อมูลทั้งหมด ตรวจสอบให้แน่ใจว่าชีลด์ของสายเชื่อมต่ออย่างถูกต้องที่ปลายทั้งสองด้านเข้ากับแชสซีที่ต่อลงดินหรือขั้วต่อชีลด์ที่กำหนด เพื่อรักษาความสมบูรณ์ของสัญญาณและประสิทธิภาพด้าน EMC ยึดขั้วต่อทั้งหมดให้แน่นหนา
