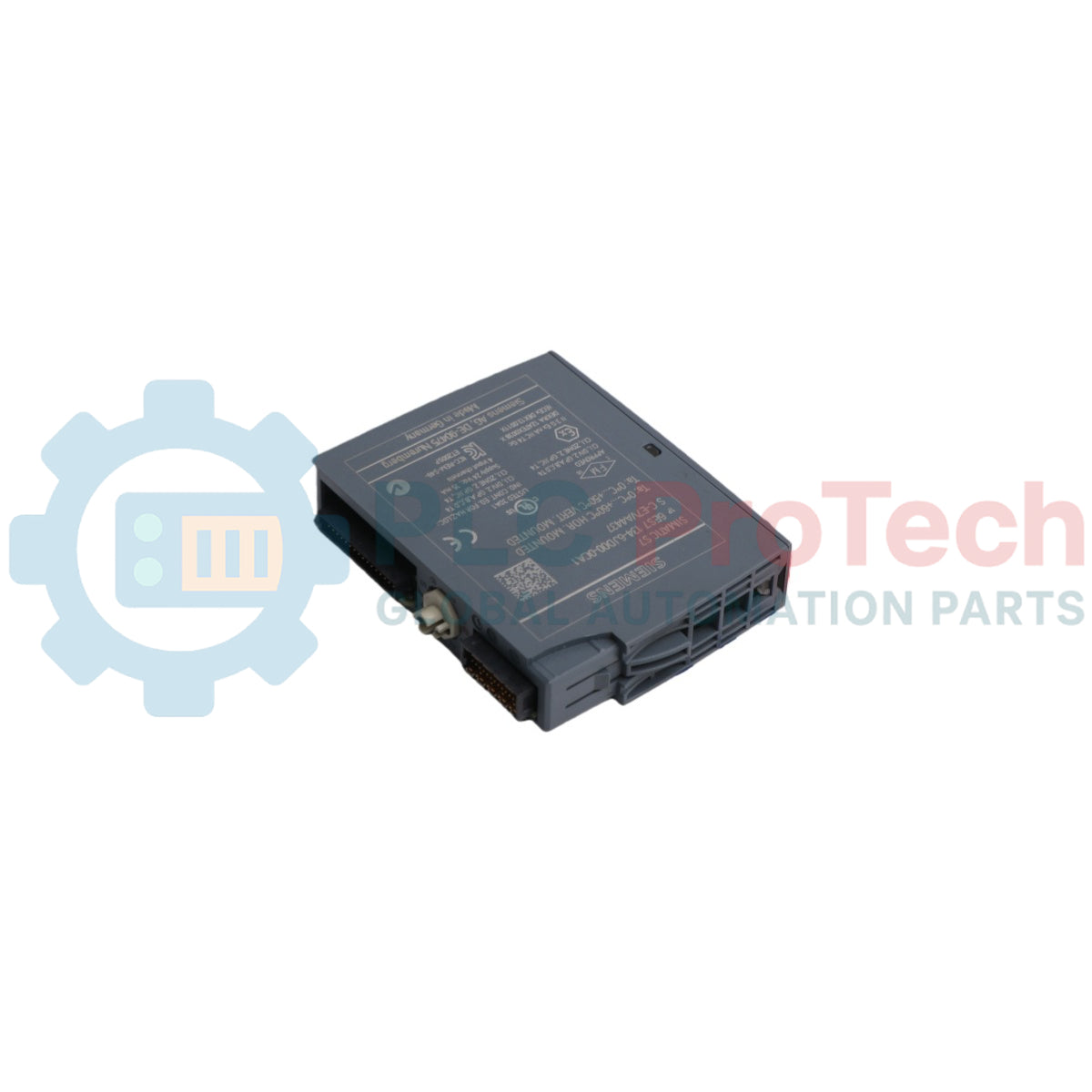

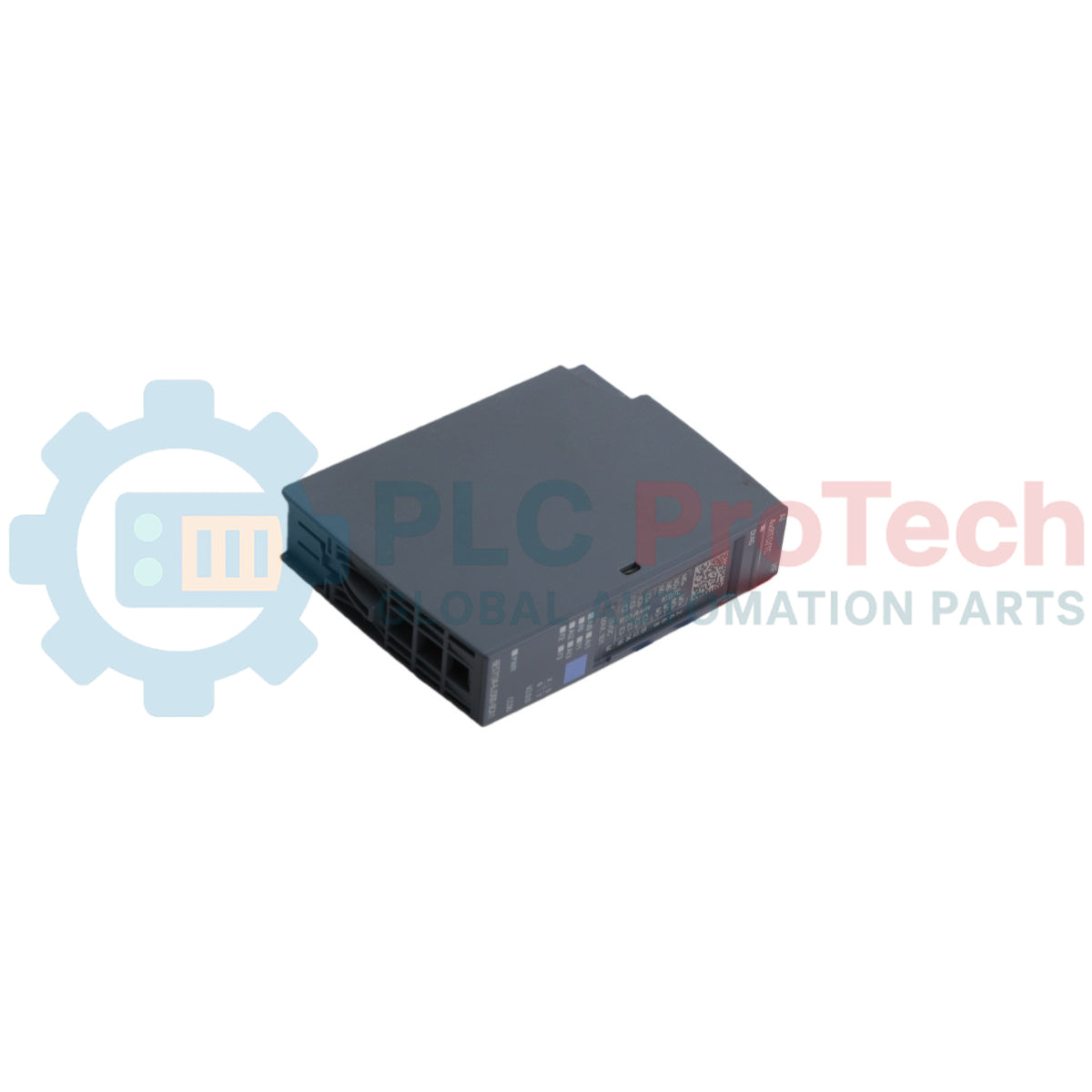

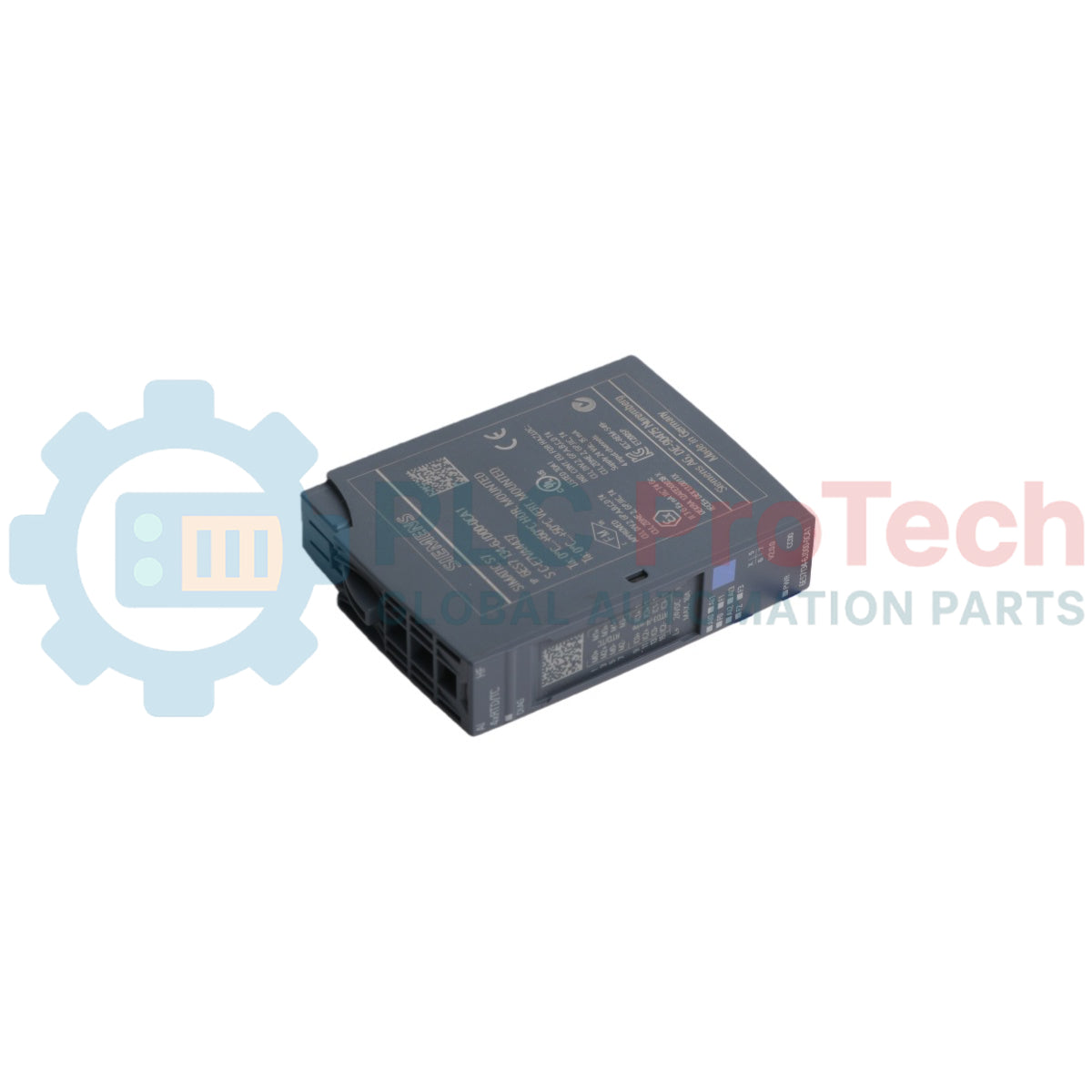

Siemens 6ES7134-6JD00-0CA1 SIMATIC โมดูลอินพุตแอนะล็อก ET 200SP

SKU 6ES7134-6JD00-0CA1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6ES7134-6JD00-0CA1
Country of origin:เยอรมนี
Product Type: โมดูลอินพุตแอนะล็อก
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 950g
Dimensions: 2.5 ซม. x 5.1 ซม. x 83.8 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Siemens 6ES7134-6JD00-0CA1 เป็นโมดูลอินพุตแบบแอนะล็อก 4 ช่องสำหรับระบบ I/O แบบกระจาย SIMATIC ET 200SP ออกแบบมาเพื่อเชื่อมต่อกับเซนเซอร์อุณหภูมิ โดยรองรับการเก็บข้อมูลความแม่นยำสูงจากตัวตรวจจับอุณหภูมิแบบความต้านทาน (RTD) และเทอร์โมคัปเปิลหลายประเภท โมดูลนี้มี ความละเอียด 16 บิต และความแม่นยำในการวัด ±0.1% ช่วยให้ได้ค่ากระบวนการที่เชื่อถือได้สำหรับการตรวจสอบและการควบคุม ระบบวินิจฉัยระดับช่องสัญญาณในตัวและตัวเลือกการเดินสายที่ยืดหยุ่นทำให้เหมาะสำหรับการใช้งานวัดอุณหภูมิในอุตสาหกรรมที่มีความต้องการสูง

คุณสมบัติ

มีอินพุตแบบแอนะล็อก 4 ช่องสำหรับการวัดอุณหภูมิ
รองรับทั้งเซนเซอร์ตัวตรวจจับอุณหภูมิแบบความต้านทาน (RTD) และเทอร์โมคัปเปิลหลายประเภท
การแปลงสัญญาณแอนะล็อกเป็นดิจิทัลความละเอียดสูง 16 บิต
มีความแม่นยำในการวัด ±0.1%
รองรับการเดินสายเซนเซอร์ที่ยืดหยุ่นสำหรับการเชื่อมต่อ RTD แบบ 2, 3 และ 4 สาย
มีระบบวินิจฉัยแยกตามช่องสัญญาณเพื่อตรวจจับสายไฟขาดและเซนเซอร์ขัดข้อง
ออกแบบมาเพื่อใช้งานกับหน่วยฐาน SIMATIC ET 200SP ประเภท A0 หรือ A1
ระบุด้วยรหัสสี CC00 เพื่อให้ผสานรวมเข้ากับระบบได้ง่าย

การใช้งาน

การผลิตในกระบวนการและระบบอัตโนมัติ
การผลิตเคมีภัณฑ์และเภสัชภัณฑ์
การผลิตไฟฟ้าและสาธารณูปโภค
การแปรรูปอาหารและเครื่องดื่ม
โรงงานบำบัดน้ำและน้ำเสีย

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะ	ค่า
ผู้ผลิต	Siemens
หมายเลขรุ่น	6ES7134-6JD00-0CA1
ตระกูลผลิตภัณฑ์	SIMATIC ET 200SP
ประเภทโมดูล	โมดูลอินพุตแบบแอนะล็อก
จำนวนอินพุต	4
ประเภทเซนเซอร์ที่รองรับ	ตัวตรวจจับอุณหภูมิแบบความต้านทาน (RTD), เทอร์โมคัปเปิล
ความละเอียด	16 บิต
ความแม่นยำในการวัด	±0.1%
หน่วยฐานที่ต้องใช้	ประเภท A0 หรือ A1
รหัสสี	CC00
สภาพสินค้า	ใหม่เอี่ยม
สถานะวงจรการใช้งาน	ใช้งานอยู่
น้ำหนักจัดส่ง	0.95 กก.
รหัส HS	8537101190
ประเทศต้นกำเนิด	เยอรมนี
ขนาดบรรจุภัณฑ์ (คำนวณ)	2.5 ซม. x 5.1 ซม. x 83.8 ซม.

แนวทางการติดตั้ง

คำเตือนสำคัญ: การติดตั้งต้องดำเนินการโดยบุคลากรที่มีคุณสมบัติเหมาะสมเท่านั้น ตัดการเชื่อมต่อและล็อกเอาต์แหล่งจ่ายไฟทั้งหมดก่อนการติดตั้งหรือบำรุงรักษา เพื่อป้องกันไฟฟ้าช็อตและความเสียหายต่ออุปกรณ์ การไม่ปฏิบัติตามอาจส่งผลให้เกิดการบาดเจ็บสาหัสหรือเสียชีวิต

1 เตรียมการติดตั้ง: ตรวจสอบว่าหมายเลขชิ้นส่วนของโมดูลตรงกับข้อกำหนดของโครงการ ตรวจสอบให้แน่ใจว่ามี Base Unit ที่ตรงกัน (Type A0 หรือ A1) และติดตั้งอย่างถูกต้องบนราง DIN ภายในตู้ควบคุม
2 ติดตั้งโมดูล: จัดแนวโมดูลให้ตรงกับ Base Unit โดยตรวจสอบให้แน่ใจว่าองค์ประกอบกำหนดรหัสตรงกัน ดันโมดูลเข้าไปใน Base Unit อย่างแน่นหนาจนได้ยินเสียงคลิกและเข้าที่อย่างมั่นคง โมดูลควรเสมอกับโมดูล ET 200SP ที่อยู่ติดกัน
3 การต่อสายเซนเซอร์: ปอกฉนวนสายเซนเซอร์ตามความยาวที่กำหนด ใช้สายแบบคู่บิดเกลียวมีชีลด์ที่เหมาะสมสำหรับสัญญาณแอนะล็อกทั้งหมด เพื่อลดการรบกวนจากสัญญาณรบกวน ต่อสายเซนเซอร์เข้ากับขั้วต่อของ Base Unit ตามการกำหนดค่าแบบ 2, 3 หรือ 4 สายที่เซนเซอร์ของคุณต้องการ
4 การต่อลงดินและการชีลด์: เชื่อมต่อชีลด์ของสายเคเบิลเข้ากับขั้วต่อสายดินเพื่อการทำงาน (FE) บน Base Unit ตรวจสอบให้แน่ใจว่ามีเส้นทางอิมพีแดนซ์ต่ำไปยังจุดต่อลงดินหลักของตู้ควบคุม เพื่อให้มีภูมิคุ้มกันต่อสัญญาณรบกวนอย่างมีประสิทธิภาพ ควรต่อลงดินชีลด์เฉพาะที่ปลายด้านตู้ควบคุมเท่านั้น
5 การจ่ายไฟและการตรวจสอบระบบ: หลังจากตรวจสอบการเชื่อมต่อทั้งหมดแล้ว ให้ถอดอุปกรณ์ล็อกเอาต์/แท็กเอาต์และจ่ายไฟกลับเข้าสู่ระบบ ในซอฟต์แวร์โปรแกรม PLC ให้กำหนดค่าช่องสัญญาณของโมดูลให้ตรงกับประเภทเซนเซอร์และช่วงการวัดที่ถูกต้อง ตรวจสอบว่าไฟ LED วินิจฉัยของโมดูลแสดงการทำงานปกติ และค่าที่อ่านได้จากเซนเซอร์มีความเสถียรและแม่นยำ

FAQ

เซนเซอร์ประเภทใดบ้างที่สามารถเชื่อมต่อกับโมดูล 6ES7134-6JD00-0CA1 ได้

โมดูลนี้ออกแบบมาให้เชื่อมต่อได้ทั้งตัวตรวจวัดอุณหภูมิแบบความต้านทาน (RTD) และเทอร์โมคัปเปิลหลายประเภท เพื่อการวัดอุณหภูมิที่แม่นยำ

โมดูลอินพุตแอนะล็อกนี้มีความละเอียดในการวัดเท่าใด

โมดูลนี้มีตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัลความละเอียดสูง 16 บิต

โมดูลนี้ต้องใช้ SIMATIC ET 200SP Base Unit รุ่นใด

การติดตั้ง 6ES7134-6JD00-0CA1 จำเป็นต้องใช้ Siemens SIMATIC ET 200SP Base Unit ประเภท A0 หรือ A1

โมดูลนี้รองรับการเชื่อมต่อ RTD แบบ 4 สายเพื่อชดเชยความต้านทานของสายหรือไม่

รองรับ โมดูลนี้มีการกำหนดรูปแบบการเดินสายที่ยืดหยุ่น โดยรองรับการเชื่อมต่อ RTD แบบ 2 สาย 3 สาย และ 4 สาย

โมดูลนี้มีคุณสมบัติด้านการวินิจฉัยใดบ้าง

โมดูลมีระบบวินิจฉัยระดับช่องสัญญาณที่สามารถตรวจจับข้อผิดพลาด เช่น สายขาดและเซนเซอร์ขัดข้อง ซึ่งช่วยลดเวลาหยุดทำงานของระบบได้
