Siemens

Siemens 6ES7400-0HR54-4AB0 ชุดระบบ SIMATIC S7-400H

SKU 6ES7400-0HR54-4AB0

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Siemens
  • Product No.: 6ES7400-0HR54-4AB0
  • Origin เยอรมนี
  • Product Type: ชุดระบบซีพียูความพร้อมใช้งานสูง
  • Barcode: 85371091
  • Payment: T/T, Western Union
  • Weight: 0.011 kg
  • Dimensions: 100.50 x 36.50 x 27.50 ซม.
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

ปริมาณ

Product Description

คำอธิบาย

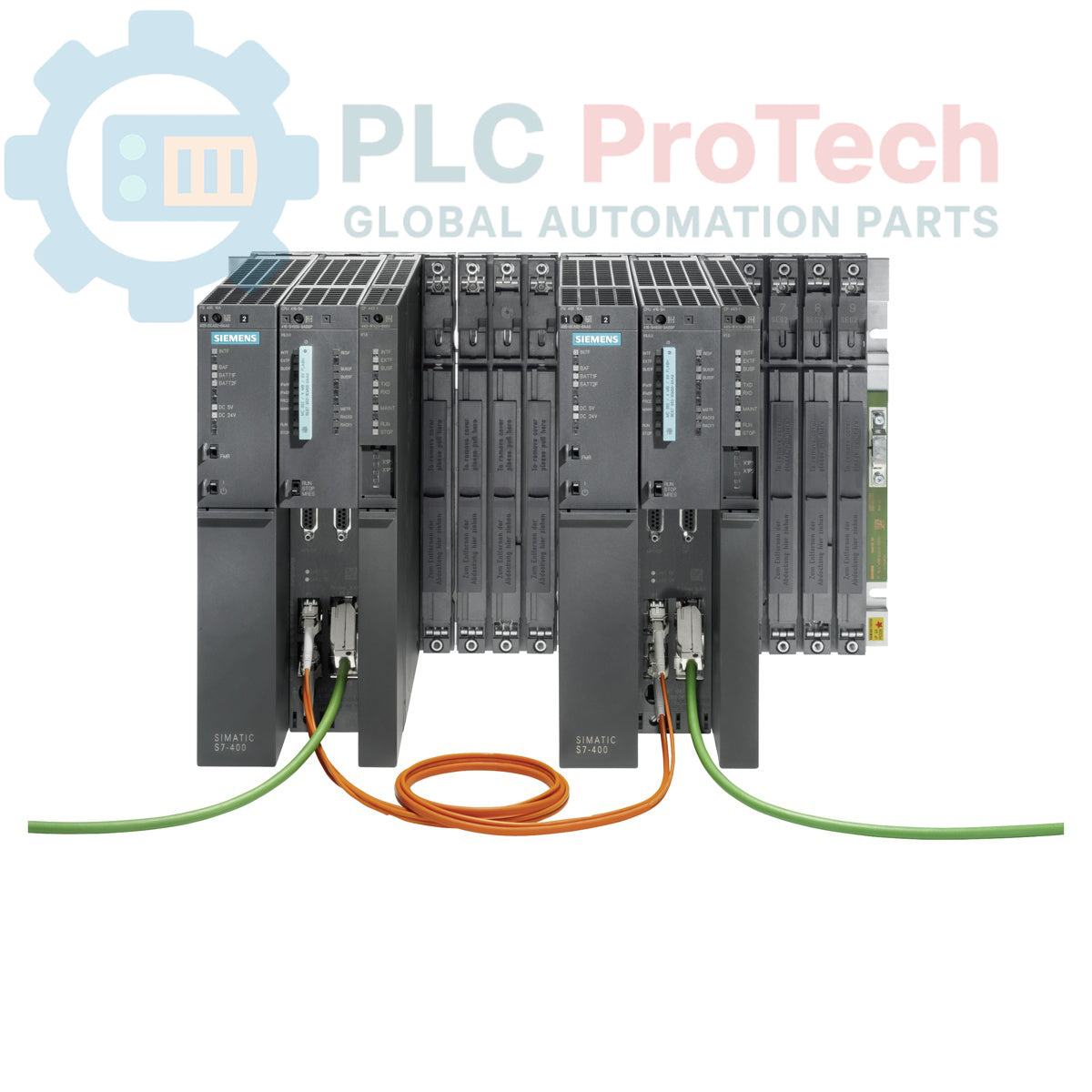

Siemens 6ES7400-0HR54-4AB0 เป็นชุดระบบ SIMATIC S7-400H ที่ออกแบบมาสำหรับงานระบบอัตโนมัติในอุตสาหกรรมที่ต้องการความพร้อมใช้งานสูง ชุด H-system ครบวงจรนี้ประกอบด้วยแร็ค UR2-H, แหล่งจ่ายไฟ PS 405 10A จำนวนสองตัว (รองรับแรงดันไฟฟ้า 24/48/60 V DC), โมดูลซิงค์สี่ตัวที่มีความยาวสายสูงสุด 10 เมตร, สายซิงค์ 1 เมตรสองเส้น และซีพียู 417-5H สองตัว ชุดนี้เป็นหัวใจของระบบควบคุมซ้ำซ้อนที่รับประกันการทำงานต่อเนื่องในสภาพแวดล้อมที่สำคัญ โปรดทราบว่าต้องใช้การ์ดหน่วยความจำสองใบและแบตเตอรี่สำรองสี่ก้อนเพิ่มเติมเพื่อให้ระบบทำงานได้เต็มประสิทธิภาพ

คุณสมบัติ

  • ชุดระบบ SIMATIC S7-400H ความพร้อมใช้งานสูง
  • รวมแร็ค UR2-H จำนวน 1 ตัว
  • ติดตั้งแหล่งจ่ายไฟ PS 405 10A จำนวน 2 ตัว (24/48/60 V DC)
  • มีโมดูลซิงค์ 4 ตัว (สูงสุด 10 ม.) และสายซิงค์ 1 ม. จำนวน 2 เส้น
  • ประกอบด้วยซีพียู 417-5H จำนวน 2 ตัว
  • ออกแบบสำหรับการทำงานซ้ำซ้อนในงานที่สำคัญ

การใช้งาน

ชุดระบบ Siemens SIMATIC S7-400H เหมาะสำหรับการใช้งานในอุตสาหกรรมหลากหลายประเภทที่ต้องการเวลาทำงานสูงสุดและความทนทานต่อความผิดพลาด การใช้งานทั่วไปได้แก่:

  • การควบคุมกระบวนการที่สำคัญในอุตสาหกรรมเคมี น้ำมันและก๊าซ และเภสัชกรรม
  • ระบบผลิตและจ่ายไฟฟ้า
  • โรงงานบำบัดน้ำและน้ำเสีย
  • โครงสร้างพื้นฐานการขนส่ง
  • สายการผลิตที่ต้องการความพร้อมใช้งานสูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ค่า
ผู้ผลิต Siemens
แบรนด์ Siemens
ช่วง SIMATIC S7
ช่วงย่อย S7-400
ประเภทสินค้า ซีพียูความพร้อมใช้งานสูง (ชุดระบบ)
เฟสผลิตภัณฑ์ PLM ใช้งานอยู่
แรงดันไฟฟ้าขาเข้าแหล่งจ่ายไฟ 24/48/60 V DC
กำลังไฟฟ้าของแหล่งจ่ายไฟ 10 A
ความยาวสายซิงค์โมดูล (สูงสุด) 10 m
ความยาวสายซิงค์ (รวม) 1 m
ขนาดบรรจุภัณฑ์ (คำนวณ) 100.50 x 36.50 x 27.50 ซม.
น้ำหนักจัดส่ง 11.00 กก.
รหัสสินค้า 85371091
ข้อบังคับการควบคุมการส่งออก (ECCN) EAR99

แนวทางการติดตั้ง

การติดตั้งที่ถูกต้องเป็นสิ่งสำคัญสำหรับการทำงานที่เชื่อถือได้ของชุดระบบ SIMATIC S7-400H ปฏิบัติตามแนวทางปฏิบัติอุตสาหกรรมมาตรฐานและมาตรการความปลอดภัยอย่างเคร่งครัด:

  1. การตัดไฟ: ตรวจสอบให้แน่ใจว่าปิดและล็อกการจ่ายไฟทั้งหมดในพื้นที่ติดตั้งก่อนเริ่มงานใดๆ
  2. การติดตั้ง: ติดตั้งแร็ค UR2-H อย่างมั่นคงในตู้ควบคุมที่เหมาะสม โดยให้มีการระบายอากาศและช่องว่างเพียงพอสำหรับการเดินสายและบำรุงรักษา
  3. การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อแหล่งจ่ายไฟ PS 405 สองชุดกับแหล่งจ่ายไฟ DC 24/48/60 โวลต์ที่เหมาะสม โดยตรวจสอบขั้วไฟและการต่อกราวด์ให้ถูกต้อง ตรวจสอบว่าสายไฟถูกต่อและยึดอย่างมั่นคง
  4. การติดตั้ง CPU และโมดูล: ใส่โปรเซสเซอร์ CPU 417-5H และโมดูลซิงค์ลงในช่องที่กำหนดภายในแร็ค UR2-H ให้แน่ใจว่าโมดูลทั้งหมดนั่งแน่นหนา
  5. การเดินสายซิงค์: เชื่อมต่อสายซิงค์ความยาว 1 เมตรที่จัดเตรียมไว้ระหว่างโมดูลซิงค์ของ CPU สำรอง เดินสายเหล่านี้เพื่อให้ลดการรบกวนแม่เหล็กไฟฟ้าและความเครียดทางกล
  6. การ์ดหน่วยความจำและแบตเตอรี่: ติดตั้งการ์ดหน่วยความจำสองใบที่จำเป็นลงในโปรเซสเซอร์ CPU 417-5H และแบตเตอรี่สำรองสี่ก้อนในช่องที่กำหนด
  7. การต่อกราวด์และการป้องกันสัญญาณรบกวน: สร้างการต่อกราวด์ที่มั่นคงสำหรับระบบทั้งหมดไปยังบัสกราวด์ของตู้ควบคุม ติดตั้งการป้องกันสัญญาณรบกวนที่เหมาะสมสำหรับสายสัญญาณเพื่อป้องกันเสียงรบกวน
  8. การจัดการสายเคเบิล: จัดเส้นสายไฟฟ้า สายสื่อสาร และสาย I/O ให้เรียบร้อย แยกสายแรงดันสูงและแรงดันต่ำเพื่อป้องกันการรบกวน ใช้สายรัดและท่อร้อยสายเมื่อเหมาะสม
  9. เปิดใช้งานและทดสอบ: หลังจากตรวจสอบการเชื่อมต่อทั้งหมดแล้ว ให้จ่ายไฟกลับเข้าสู่ระบบและทำการตรวจสอบวินิจฉัยเบื้องต้นและทดสอบการทำงานตามขั้นตอนการติดตั้งของ Siemens
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
ชุดระบบ 6ES7400-0HR54-4AB0 ประกอบด้วยอะไรบ้าง
ชุดนี้ประกอบด้วยแร็ก UR2-H แหล่งจ่ายไฟ PS 405 ขนาด 10A จำนวนสองชุด โมดูลซิงโครไนซ์จำนวนสี่ชุด สายซิงโครไนซ์ยาว 1 เมตรจำนวนสองเส้น และโปรเซสเซอร์ CPU 417-5H จำนวนสองตัว
ต้องใช้อุปกรณ์เพิ่มเติมอะไรบ้างเพื่อให้ระบบทำงานได้อย่างสมบูรณ์
นอกจากอุปกรณ์ที่ให้มาในชุดแล้ว จำเป็นต้องใช้การ์ดหน่วยความจำสองใบและแบตเตอรี่สำรองสี่ก้อน
ตัวอักษร "H" ใน SIMATIC S7-400H มีความหมายว่าอย่างไร
"H" ย่อมาจาก "ความพร้อมใช้งานสูง" (High-availability) ซึ่งหมายความว่าระบบได้รับการออกแบบให้ทำงานแบบซ้ำซ้อน เพื่อให้ควบคุมการทำงานได้อย่างต่อเนื่องในแอปพลิเคชันที่มีความสำคัญ และลดเวลาหยุดทำงานให้น้อยที่สุด
ข้อมูลจำเพาะของแหล่งจ่ายไฟ PS 405 ที่รวมมาให้มีอะไรบ้าง
แหล่งจ่ายไฟ PS 405 รองรับกระแสไฟ 10A และรับแรงดันไฟขาเข้า 24 V DC, 48 V DC หรือ 60 V DC
โมดูลซิงโครไนซ์รองรับระยะทางสูงสุดเท่าใด
โมดูลซิงโครไนซ์ที่รวมมาให้รองรับความยาวสายสูงสุด 10 เมตรสำหรับการซิงโครไนซ์ระหว่าง CPU แบบซ้ำซ้อน
Reviews

6ES7400-0HR54-4AB0

Stock & lead time on request

Call
1 จาก 1

Siemens 6ES7400-0HR54-4AB0 ชุดระบบ SIMATIC S7-400H

Only 5 item(s) left in stock
  • Manufacturer: Siemens

  • Product No.: 6ES7400-0HR54-4AB0

  • Country of origin:เยอรมนี

  • Product Type: ชุดระบบซีพียูความพร้อมใช้งานสูง

  • Barcode: 85371091

  • Payment: T/T, Western Union

  • Weight: 11g

  • Dimensions: 100.50 x 36.50 x 27.50 ซม.

  • Shipping port: Xiamen

  • Warranty: 12 months

ปริมาณ
ดูรายละเอียดทั้งหมด

คำอธิบายสินค้า

คำอธิบาย

Siemens 6ES7400-0HR54-4AB0 เป็นชุดระบบ SIMATIC S7-400H ที่ออกแบบมาสำหรับงานระบบอัตโนมัติในอุตสาหกรรมที่ต้องการความพร้อมใช้งานสูง ชุด H-system ครบวงจรนี้ประกอบด้วยแร็ค UR2-H, แหล่งจ่ายไฟ PS 405 10A จำนวนสองตัว (รองรับแรงดันไฟฟ้า 24/48/60 V DC), โมดูลซิงค์สี่ตัวที่มีความยาวสายสูงสุด 10 เมตร, สายซิงค์ 1 เมตรสองเส้น และซีพียู 417-5H สองตัว ชุดนี้เป็นหัวใจของระบบควบคุมซ้ำซ้อนที่รับประกันการทำงานต่อเนื่องในสภาพแวดล้อมที่สำคัญ โปรดทราบว่าต้องใช้การ์ดหน่วยความจำสองใบและแบตเตอรี่สำรองสี่ก้อนเพิ่มเติมเพื่อให้ระบบทำงานได้เต็มประสิทธิภาพ

คุณสมบัติ

  • ชุดระบบ SIMATIC S7-400H ความพร้อมใช้งานสูง
  • รวมแร็ค UR2-H จำนวน 1 ตัว
  • ติดตั้งแหล่งจ่ายไฟ PS 405 10A จำนวน 2 ตัว (24/48/60 V DC)
  • มีโมดูลซิงค์ 4 ตัว (สูงสุด 10 ม.) และสายซิงค์ 1 ม. จำนวน 2 เส้น
  • ประกอบด้วยซีพียู 417-5H จำนวน 2 ตัว
  • ออกแบบสำหรับการทำงานซ้ำซ้อนในงานที่สำคัญ

การใช้งาน

ชุดระบบ Siemens SIMATIC S7-400H เหมาะสำหรับการใช้งานในอุตสาหกรรมหลากหลายประเภทที่ต้องการเวลาทำงานสูงสุดและความทนทานต่อความผิดพลาด การใช้งานทั่วไปได้แก่:

  • การควบคุมกระบวนการที่สำคัญในอุตสาหกรรมเคมี น้ำมันและก๊าซ และเภสัชกรรม
  • ระบบผลิตและจ่ายไฟฟ้า
  • โรงงานบำบัดน้ำและน้ำเสีย
  • โครงสร้างพื้นฐานการขนส่ง
  • สายการผลิตที่ต้องการความพร้อมใช้งานสูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ค่า
ผู้ผลิต Siemens
แบรนด์ Siemens
ช่วง SIMATIC S7
ช่วงย่อย S7-400
ประเภทสินค้า ซีพียูความพร้อมใช้งานสูง (ชุดระบบ)
เฟสผลิตภัณฑ์ PLM ใช้งานอยู่
แรงดันไฟฟ้าขาเข้าแหล่งจ่ายไฟ 24/48/60 V DC
กำลังไฟฟ้าของแหล่งจ่ายไฟ 10 A
ความยาวสายซิงค์โมดูล (สูงสุด) 10 m
ความยาวสายซิงค์ (รวม) 1 m
ขนาดบรรจุภัณฑ์ (คำนวณ) 100.50 x 36.50 x 27.50 ซม.
น้ำหนักจัดส่ง 11.00 กก.
รหัสสินค้า 85371091
ข้อบังคับการควบคุมการส่งออก (ECCN) EAR99

แนวทางการติดตั้ง

การติดตั้งที่ถูกต้องเป็นสิ่งสำคัญสำหรับการทำงานที่เชื่อถือได้ของชุดระบบ SIMATIC S7-400H ปฏิบัติตามแนวทางปฏิบัติอุตสาหกรรมมาตรฐานและมาตรการความปลอดภัยอย่างเคร่งครัด:

  1. การตัดไฟ: ตรวจสอบให้แน่ใจว่าปิดและล็อกการจ่ายไฟทั้งหมดในพื้นที่ติดตั้งก่อนเริ่มงานใดๆ
  2. การติดตั้ง: ติดตั้งแร็ค UR2-H อย่างมั่นคงในตู้ควบคุมที่เหมาะสม โดยให้มีการระบายอากาศและช่องว่างเพียงพอสำหรับการเดินสายและบำรุงรักษา
  3. การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อแหล่งจ่ายไฟ PS 405 สองชุดกับแหล่งจ่ายไฟ DC 24/48/60 โวลต์ที่เหมาะสม โดยตรวจสอบขั้วไฟและการต่อกราวด์ให้ถูกต้อง ตรวจสอบว่าสายไฟถูกต่อและยึดอย่างมั่นคง
  4. การติดตั้ง CPU และโมดูล: ใส่โปรเซสเซอร์ CPU 417-5H และโมดูลซิงค์ลงในช่องที่กำหนดภายในแร็ค UR2-H ให้แน่ใจว่าโมดูลทั้งหมดนั่งแน่นหนา
  5. การเดินสายซิงค์: เชื่อมต่อสายซิงค์ความยาว 1 เมตรที่จัดเตรียมไว้ระหว่างโมดูลซิงค์ของ CPU สำรอง เดินสายเหล่านี้เพื่อให้ลดการรบกวนแม่เหล็กไฟฟ้าและความเครียดทางกล
  6. การ์ดหน่วยความจำและแบตเตอรี่: ติดตั้งการ์ดหน่วยความจำสองใบที่จำเป็นลงในโปรเซสเซอร์ CPU 417-5H และแบตเตอรี่สำรองสี่ก้อนในช่องที่กำหนด
  7. การต่อกราวด์และการป้องกันสัญญาณรบกวน: สร้างการต่อกราวด์ที่มั่นคงสำหรับระบบทั้งหมดไปยังบัสกราวด์ของตู้ควบคุม ติดตั้งการป้องกันสัญญาณรบกวนที่เหมาะสมสำหรับสายสัญญาณเพื่อป้องกันเสียงรบกวน
  8. การจัดการสายเคเบิล: จัดเส้นสายไฟฟ้า สายสื่อสาร และสาย I/O ให้เรียบร้อย แยกสายแรงดันสูงและแรงดันต่ำเพื่อป้องกันการรบกวน ใช้สายรัดและท่อร้อยสายเมื่อเหมาะสม
  9. เปิดใช้งานและทดสอบ: หลังจากตรวจสอบการเชื่อมต่อทั้งหมดแล้ว ให้จ่ายไฟกลับเข้าสู่ระบบและทำการตรวจสอบวินิจฉัยเบื้องต้นและทดสอบการทำงานตามขั้นตอนการติดตั้งของ Siemens

ชุดระบบ 6ES7400-0HR54-4AB0 ประกอบด้วยอะไรบ้าง

ชุดนี้ประกอบด้วยแร็ก UR2-H แหล่งจ่ายไฟ PS 405 ขนาด 10A จำนวนสองชุด โมดูลซิงโครไนซ์จำนวนสี่ชุด สายซิงโครไนซ์ยาว 1 เมตรจำนวนสองเส้น และโปรเซสเซอร์ CPU 417-5H จำนวนสองตัว

ต้องใช้อุปกรณ์เพิ่มเติมอะไรบ้างเพื่อให้ระบบทำงานได้อย่างสมบูรณ์

นอกจากอุปกรณ์ที่ให้มาในชุดแล้ว จำเป็นต้องใช้การ์ดหน่วยความจำสองใบและแบตเตอรี่สำรองสี่ก้อน

ตัวอักษร "H" ใน SIMATIC S7-400H มีความหมายว่าอย่างไร

"H" ย่อมาจาก "ความพร้อมใช้งานสูง" (High-availability) ซึ่งหมายความว่าระบบได้รับการออกแบบให้ทำงานแบบซ้ำซ้อน เพื่อให้ควบคุมการทำงานได้อย่างต่อเนื่องในแอปพลิเคชันที่มีความสำคัญ และลดเวลาหยุดทำงานให้น้อยที่สุด

ข้อมูลจำเพาะของแหล่งจ่ายไฟ PS 405 ที่รวมมาให้มีอะไรบ้าง

แหล่งจ่ายไฟ PS 405 รองรับกระแสไฟ 10A และรับแรงดันไฟขาเข้า 24 V DC, 48 V DC หรือ 60 V DC

โมดูลซิงโครไนซ์รองรับระยะทางสูงสุดเท่าใด

โมดูลซิงโครไนซ์ที่รวมมาให้รองรับความยาวสายสูงสุด 10 เมตรสำหรับการซิงโครไนซ์ระหว่าง CPU แบบซ้ำซ้อน

การจัดส่งด่วนทั่วโลก

  • การจัดส่งมาตรฐาน: 4-6 วันทำการ ผ่าน DHL, FedEx และ UPS
  • จัดส่งด่วน: จัดส่งในวันเดียวกันสำหรับคำสั่งซื้อที่มีในสต็อกและสั่งก่อนเวลา 14:00 น. (GMT+8)
  • ครอบคลุมทั่วโลก: ให้บริการมากกว่า 150 ประเทศ รวมถึงการจัดส่งด่วนไปยังซาอุดีอาระเบียและสหรัฐอาหรับเอมิเรตส์

การคืนสินค้าและการรับประกัน

  • การรับประกัน 30 วัน: รับคืนสินค้าที่มีในสต็อกในบรรจุภัณฑ์เดิมที่ปิดผนึกจากโรงงาน
  • การรับประกัน 12 เดือน: อะไหล่อุตสาหกรรมทุกชิ้นได้รับการรับประกันทางเทคนิคจากผู้เชี่ยวชาญของเรา

คำสั่งซื้อจะถูกดำเนินการและจัดส่งในวันจันทร์ถึงวันศุกร์ (ไม่รวมวันหยุดราชการ)
