ภาพรวมผลิตภัณฑ์

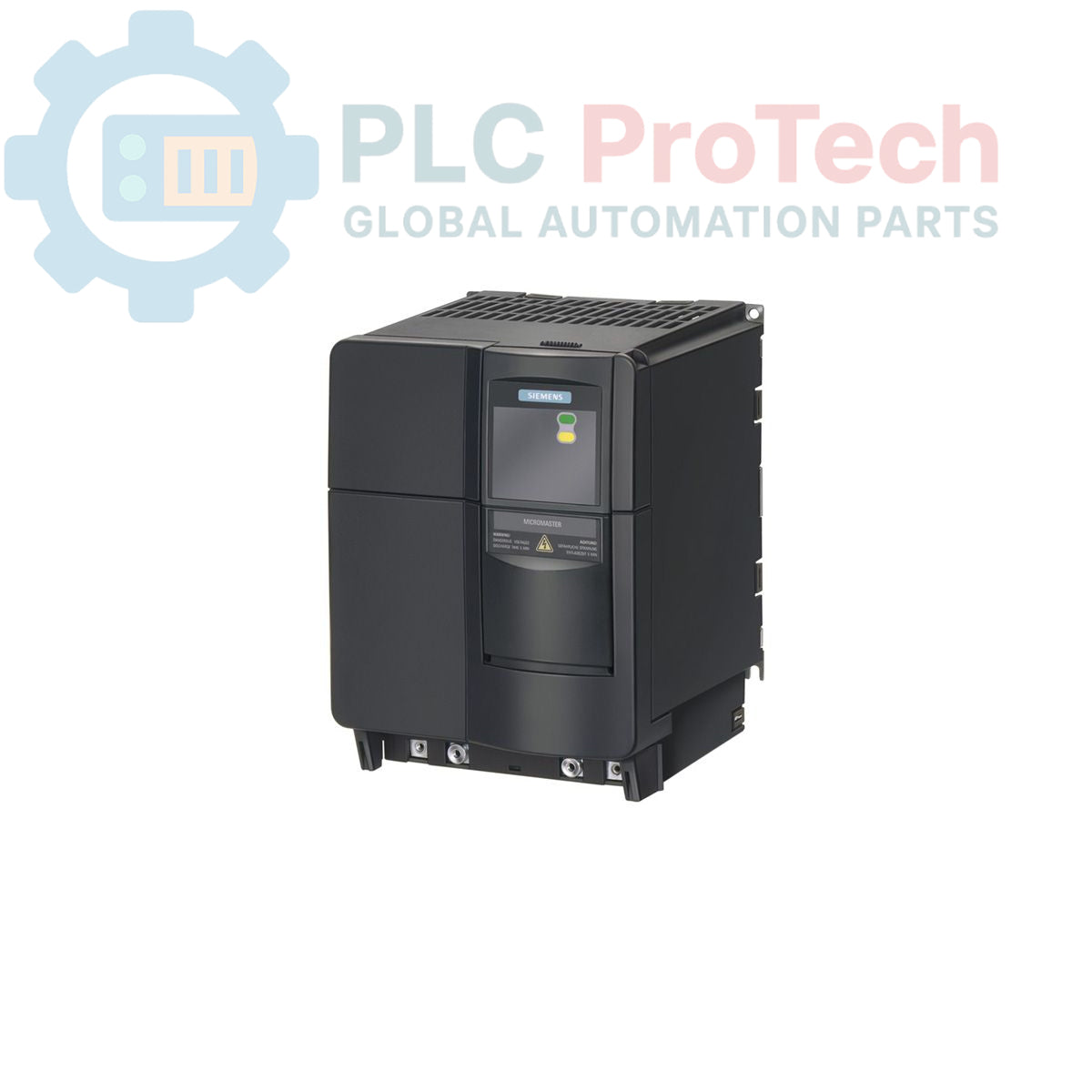

 Siemens 6SE6440-2UE17-5CA1 (6SE64402UE175CA1) คืออินเวอร์เตอร์ควบคุมความถี่แบบเวกเตอร์ประสิทธิภาพสูงจากตระกูล MICROMASTER 440 ซึ่งออกแบบมาโดยเฉพาะสำหรับคลาสกำลังไฟ AC 500V ถึง 600V รุ่น “ไม่มีตัวกรอง” นี้เป็นอุปกรณ์อเนกประสงค์ที่ออกแบบมาเพื่อรองรับงานอุตสาหกรรมที่ต้องการการควบคุมความเร็วและแรงบิดขั้นสูง ไม่ว่าจะใช้กับโหลดแรงบิดคงที่ (0.75 kW) เช่น สายพานลำเลียงและเครื่องผสม หรือโหลดแรงบิดกำลังสอง (1.5 kW) เช่น ปั๊มหอยโข่งและพัดลม  6SE6440-2UE17-5CA1 ให้การตอบสนองแบบไดนามิกที่ยอดเยี่ยม ความสามารถในการรองรับโหลดเกินที่สูงถึง 200% ในช่วงเวลาสั้น ๆ ช่วยรักษาเสถียรภาพของกระบวนการเฉพาะจุด แม้ในระหว่างการสตาร์ตโหลดที่มีความเฉื่อยสูง จึงเป็นอุปกรณ์สำคัญที่ช่วยลดความเค้นทางกลและยืดอายุการใช้งานของมอเตอร์

การกำหนดค่าทางเทคนิค

 6SE6440-2UE17-5CA1 มาพร้อมสถาปัตยกรรมการควบคุมที่ทันสมัย ซึ่งออกแบบมาเพื่อรองรับการใช้งานได้อย่างยืดหยุ่นสูงสุด

• ความสามารถในการควบคุมแบบเวกเตอร์: รองรับการควบคุมแบบเวกเตอร์โดยไม่ใช้เซนเซอร์ (SVC) ประสิทธิภาพสูง และการควบคุมแบบเวกเตอร์วงรอบปิด ช่วยให้จัดการแรงบิดได้อย่างแม่นยำแม้ที่ความถี่ต่ำ

• พิกัดกำลังไฟคู่: ปรับให้เหมาะกับทั้งโปรไฟล์แรงบิดคงที่ (CT) และแรงบิดแปรผัน/แรงบิดกำลังสอง (VT) ทำให้ไดรฟ์หนึ่งชุดสามารถปรับใช้กับลักษณะโหลดทางกลที่แตกต่างกันได้

• ประสิทธิภาพการเบรก: ติดตั้งชอปเปอร์เบรกในตัว เพื่อระบายพลังงานรีเจเนอเรทีฟได้อย่างมีประสิทธิภาพระหว่างรอบการลดความเร็วอย่างรวดเร็ว

• อินเทอร์เฟซแบบโมดูลาร์: จัดส่งโดยไม่มี AOP หรือ BOP (แผงควบคุมการทำงานขั้นสูง/พื้นฐาน) จึงเป็นโซลูชันที่คุ้มค่าสำหรับระบบที่ดำเนินการคอมมิชชันผ่าน PC-link หรือการสื่อสารฟิลด์บัสแบบรวมศูนย์

• ขนาดกะทัดรัด: โครงขนาด C (IP20) ได้รับการปรับให้เหมาะสำหรับติดตั้งชิดกันภายในตู้ควบคุม พร้อมระบบระบายความร้อนด้วยอากาศภายใน เพื่อรักษาเสถียรภาพทางความร้อนที่อุณหภูมิสูงสุด 50 องศาเซลเซียส

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ฉันจะตั้งโปรแกรม 6SE6440-2UE17-5CA1 ได้อย่างไร หากไม่มีแป้นกดมาให้?

สามารถคอมมิชชันไดรฟ์โดยใช้ PC ที่ติดตั้งซอฟต์แวร์ Siemens STARTER พร้อมชุดเชื่อมต่อแบบอนุกรม/USB หรือถอดเสียบแผงควบคุมการทำงานพื้นฐาน (BOP) จากอุปกรณ์ Micromaster 440 เครื่องอื่นชั่วคราว เพื่อตั้งค่าพารามิเตอร์

อินเวอร์เตอร์รุ่นนี้จำเป็นต้องใช้ตัวกรอง EMC ภายนอกหรือไม่?

เนื่องจากรุ่นนี้เป็นรุ่น “ไม่มีตัวกรอง” จึงออกแบบมาให้ใช้งานกับระบบไฟฟ้าอุตสาหกรรมที่ไม่จำเป็นต้องมีการกรองในตัว หรือมีการติดตั้งระบบกรองส่วนกลางของโรงงานอยู่แล้ว หากนำไปใช้ในที่พักอาศัยหรือสภาพแวดล้อมที่ไวต่อสัญญาณรบกวน จะต้องติดตั้งตัวกรองสายไฟ Class A หรือ B ภายนอก

ไดรฟ์นี้สามารถใช้กับระบบไฟฟ้า 50 Hz และ 60 Hz ได้หรือไม่?

ได้ 6SE6440-2UE17-5CA1 ออกแบบมาให้รองรับช่วงความถี่ไฟขาเข้าทั่วโลกตั้งแต่ 47 Hz ถึง 63 Hz จึงใช้งานได้กับมาตรฐานไฟฟ้าทั้งในยุโรปและอเมริกาเหนือ

คู่มือด้านวิศวกรรมและการติดตั้ง

• การป้องกันด้านอินพุต: เพื่อป้องกันวงจรกำลังของอินเวอร์เตอร์จากแรงดันกระชากและการลัดวงจร ให้ใช้ฟิวส์เซมิคอนดักเตอร์ (SIRET) หรือเซอร์กิตเบรกเกอร์ที่มีพิกัดเหมาะสม ตรวจสอบให้แน่ใจว่าแหล่งจ่าย 500V-600V ต่อลงดินอย่างถูกต้อง เพื่อป้องกันความเค้นจากแรงดันโหมดร่วมที่มีต่อฉนวนมอเตอร์

• ระยะห่างเพื่อการระบายความร้อน: เพื่อให้ระบายความร้อนได้อย่างมีประสิทธิภาพ ให้เว้นระยะห่างเหนือและใต้ตัวเครื่องอย่างน้อย 100 mm หลีกเลี่ยงการติดตั้งอินเวอร์เตอร์ไว้เหนืออุปกรณ์ที่สร้างความร้อนโดยตรง เช่น ตัวต้านทานเบรกหรือรีแอกเตอร์สายไฟ

• การกำหนดขนาดตัวต้านทานเบรก: เมื่อใช้ชอปเปอร์เบรกภายในเพื่อหยุดอย่างรวดเร็ว ต้องตรวจสอบให้แน่ใจว่าตัวต้านทานเบรกภายนอกมีค่าความต้านทานขั้นต่ำตามที่ระบุในคู่มือ Siemens MM440 การใช้ตัวต้านทานที่มีค่าความต้านทานต่ำเกินไปอาจทำให้ทรานซิสเตอร์ชอปเปอร์ภายในเสียหายอย่างรุนแรง
