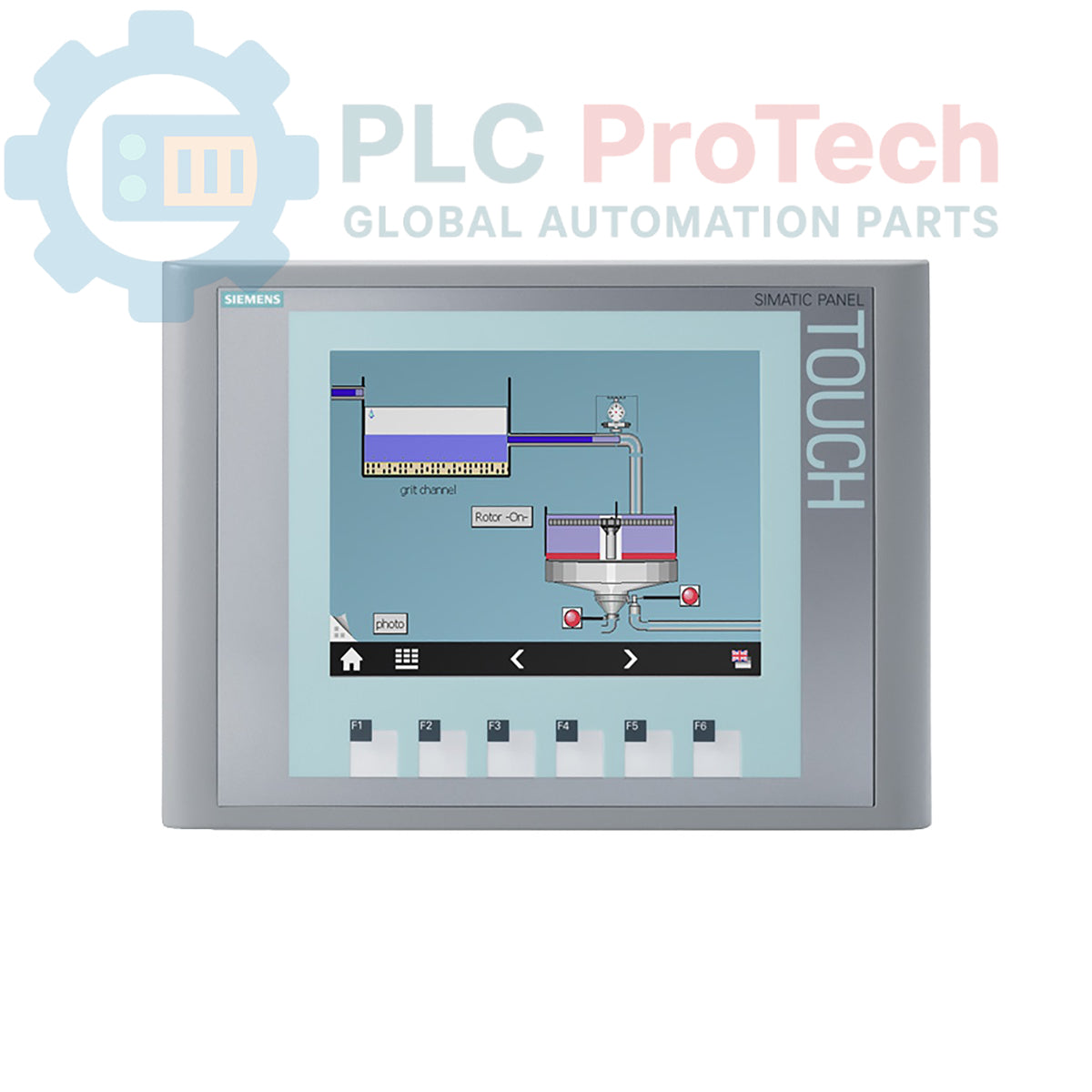

แผงควบคุมพื้นฐานสี Siemens SIMATIC HMI KTP600 Basic Color DP

SKU 6AV6647-0AC11-3AX1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6AV6647-0AC11-3AX1
Origin เยอรมนี
Product Type: แผงพื้นฐาน HMI
Barcode: 85371091
Payment: T/T, Western Union
Weight: 3.24 kg
Dimensions: รอการคำนวณ
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

Siemens 6AV6647-0AC11-3AX1 คือแผงควบคุมพื้นฐานสี SIMATIC HMI KTP600 Basic Color DP ซึ่งออกแบบมาสำหรับการใช้งานด้านการแสดงภาพและการควบคุมในอุตสาหกรรม แผงนี้รองรับทั้งการใช้งานด้วยปุ่มกดและหน้าจอสัมผัส ช่วยให้ผู้ปฏิบัติงานโต้ตอบได้อย่างยืดหยุ่น มาพร้อมจอแสดงผล TFT ขนาด 6 นิ้วที่แสดงผลได้ 256 สี ให้ข้อมูลภาพที่ชัดเจน การสื่อสารดำเนินการผ่านอินเทอร์เฟซ MPI/PROFIBUS DP ในตัว 6AV6647-0AC11-3AX1 สามารถกำหนดค่าได้ด้วยสภาพแวดล้อมซอฟต์แวร์ Siemens WinCC flexible 2008 SP2 Compact, WinCC Basic V11 หรือ STEP 7 Basic V11 และรวมซอฟต์แวร์โอเพนซอร์สที่จัดให้โดยไม่คิดค่าใช้จ่ายในซีดีที่แนบมา

คุณสมบัติ

จอแสดงผลสี TFT ขนาด 6 นิ้ว พร้อม 256 สี
การควบคุมที่ยืดหยุ่นด้วยปุ่มกดและหน้าจอสัมผัส
อินเทอร์เฟซ MPI/PROFIBUS DP ในตัว
กำหนดค่าได้ด้วย WinCC flexible 2008 SP2 Compact, WinCC Basic V11 หรือ STEP 7 Basic V11
รวมซอฟต์แวร์โอเพนซอร์ส

การใช้งาน

แผงควบคุมพื้นฐานสี Siemens SIMATIC HMI KTP600 Basic Color DP เหมาะสำหรับการใช้งานด้านระบบอัตโนมัติในอุตสาหกรรมที่หลากหลาย ซึ่งรวมถึง:

การควบคุมและตรวจสอบเครื่องจักร
การแสดงภาพกระบวนการในโรงงานผลิต
อินเทอร์เฟซผู้ปฏิบัติงานสำหรับระบบอัตโนมัติขนาดเล็กถึงขนาดกลาง
การแสดงผลและป้อนข้อมูลในสภาพแวดล้อมอุตสาหกรรมต่าง ๆ

ข้อมูลจำเพาะทางเทคนิค

แบรนด์	Siemens
ผู้ผลิต	Siemens
กลุ่มผลิตภัณฑ์	SIMATIC HMI
ประเภทผลิตภัณฑ์	แผงควบคุมพื้นฐาน
รุ่น	6AV6647-0AC11-3AX1
ประเภทจอแสดงผล	TFT
ขนาดจอแสดงผล	6 นิ้ว
สีของจอแสดงผล	256 สี
การใช้งาน	ปุ่มกด/สัมผัส
อินเทอร์เฟซ	MPI/PROFIBUS DP
ซอฟต์แวร์ที่กำหนดค่าได้	WinCC flexible 2008 SP2 Compact, WinCC Basic V11, STEP 7 Basic V11
สถานะผลิตภัณฑ์	ยุติการผลิต
น้ำหนักขนส่ง	3.24 กก.
รหัสพิกัดสินค้า	85371091
ประเทศต้นกำเนิด	ไม่ทราบ
ขนาดบรรจุภัณฑ์ (คำนวณแล้ว)	ต้องคำนวณ

แนวทางการติดตั้ง

การติดตั้งอย่างถูกต้องช่วยให้แผง HMI ทำงานได้อย่างน่าเชื่อถือและมีอายุการใช้งานยาวนาน ปฏิบัติตามแนวทางทั่วไปต่อไปนี้:

ตัดแหล่งจ่ายไฟของระบบ: ก่อนเริ่มงานติดตั้งใด ๆ ตรวจสอบให้แน่ใจว่าได้ตัดและป้องกันการจ่ายไฟซ้ำโดยไม่ตั้งใจแก่ระบบควบคุมและบริเวณติดตั้ง HMI ทั้งหมดแล้ว
การติดตั้ง: ติดตั้งแผง HMI ให้แน่นหนาเข้ากับช่องเจาะแผงที่เตรียมไว้ ตรวจสอบให้มีพื้นที่ว่างเพียงพอสำหรับการระบายอากาศและการเดินสายเคเบิลด้านหลังแผง ใช้แคลมป์หรือสกรูยึดที่ให้มาเพื่อยึดอุปกรณ์ให้แน่น
การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อสายไฟเข้ากับขั้วต่อที่กำหนด โดยตรวจสอบขั้วไฟฟ้าให้ถูกต้อง ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟตรงตามข้อกำหนดด้านแรงดันและกระแสของแผงควบคุม
การเดินสายสื่อสาร: เชื่อมต่อสายสื่อสาร MPI/PROFIBUS DP เข้ากับพอร์ตอินเทอร์เฟซที่เกี่ยวข้อง ใช้สายเคเบิลมีชีลด์ที่เหมาะสม และตรวจสอบให้แน่ใจว่าชีลด์ต่อลงดินอย่างถูกต้อง เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า
การต่อลงดิน: ตรวจสอบให้แน่ใจว่าแผง HMI ต่อลงดินอย่างถูกต้องกับสายดินป้องกันของตู้ควบคุม ซึ่งมีความสำคัญอย่างยิ่งต่อความปลอดภัยในการทำงานและการปฏิบัติตามข้อกำหนด EMC
การเดินสายเคเบิล: หากเป็นไปได้ ให้เดินสายไฟและสายสื่อสารแยกจากกันเพื่อป้องกันการรบกวน ยึดสายเคเบิลให้แน่นเพื่อป้องกันการตึงและการเสียดสี
ข้อควรพิจารณาด้านสภาพแวดล้อม: ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมในการติดตั้งอยู่ภายในช่วงอุณหภูมิและความชื้นขณะทำงานที่ระบุไว้ ป้องกันแผงควบคุมจากฝุ่น ความชื้น และแรงสั่นสะเทือนที่มากเกินไป

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ฟังก์ชันหลักของ Siemens 6AV6647-0AC11-3AX1 คืออะไร

ทำหน้าที่เป็นแผงควบคุมพื้นฐานแบบอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) สำหรับการแสดงผลและควบคุมในงานอุตสาหกรรม ช่วยให้ผู้ปฏิบัติงานโต้ตอบกับระบบอัตโนมัติผ่านปุ่มกดและหน้าจอสัมผัส

ต้องใช้ซอฟต์แวร์ใดในการกำหนดค่าแผง HMI นี้

สามารถกำหนดค่าแผงนี้ได้ด้วย Siemens WinCC flexible 2008 SP2 Compact, WinCC Basic V11 หรือ STEP 7 Basic V11

KTP600 Basic Color DP รองรับอินเทอร์เฟซการสื่อสารใดบ้าง

รองรับการสื่อสารผ่านอินเทอร์เฟซ MPI/PROFIBUS DP ในตัว

HMI นี้มีจอแสดงผลประเภทใด

มาพร้อมจอแสดงผล TFT ขนาด 6 นิ้วที่แสดงผลได้ 256 สี

6AV6647-0AC11-3AX1 ยังอยู่ระหว่างการผลิตหรือไม่

ตามข้อมูลระยะผลิตภัณฑ์ รุ่นนี้อยู่ในสถานะ "Phase-Out" หรือกำลังยุติการผลิต
