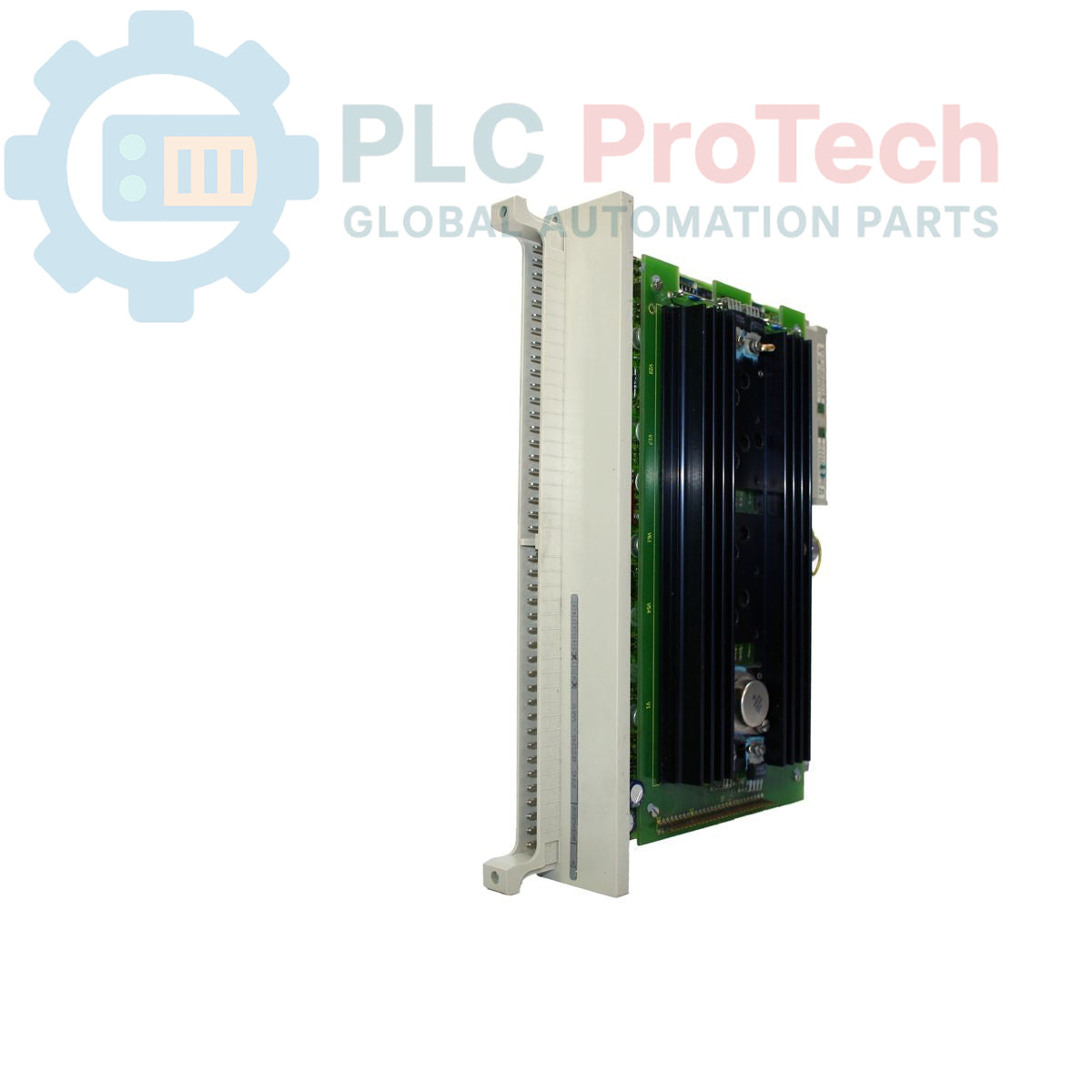

Siemens Simatic S5 6ES5245-1AB12 โมดูลควบคุม

ภาพรวมผลิตภัณฑ์

Siemens 6ES5245-1AB12 (6ES52451AB12) เป็นโมดูลควบคุมฟังก์ชันประสิทธิภาพสูงที่ออกแบบมาสำหรับตัวควบคุมลอจิกแบบโปรแกรมได้ Siemens Simatic S5 ซีรีส์ 115U, 135U และ 155U โมดูลนี้ช่วยแบ่งเบาภาระงานที่ซับซ้อนและต้องการการตอบสนองตามเวลาจากหน่วยประมวลผลกลาง (CPU) โดยรองรับงานนับความเร็วสูง การกำหนดตำแหน่ง หรือการควบคุมแบบวงปิด ทั้งนี้ขึ้นอยู่กับเฟิร์มแวร์ที่ติดตั้ง ในภาคอุตสาหกรรมหนัก โดยเฉพาะงานปั๊มขึ้นรูปยานยนต์ กระบวนการทางเคมี และโรงงานเหล็กรุ่นเก่า 6ES5245-1AB12 เป็นส่วนสำคัญในการรักษาการประสานจังหวะทางกลอย่างแม่นยำ ด้วยการประมวลผลสัญญาณความถี่สูงภายในโมดูล จึงให้เวลาตอบสนองที่แน่นอนและไม่ขึ้นกับรอบการสแกนของ PLC หลัก ช่วยขจัดอาการสั่นไหวของสัญญาณในการทำงานความเร็วสูงได้อย่างมีประสิทธิภาพ

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของ 6ES5245-1AB12 ออกแบบมาเพื่อเชื่อมต่อเข้ากับแบ็กเพลนของ S5 (S-Bus) ได้อย่างราบรื่น โดยทำหน้าที่เป็นอุปกรณ์ต่อพ่วงอัจฉริยะ

• การประมวลผลอิสระ: ติดตั้งไมโครโปรเซสเซอร์ภายในของตนเอง โมดูลจึงสามารถประมวลผลอัลกอริทึมควบคุมได้โดยไม่ต้องพึ่งพา CPU หลัก ช่วยประเมินสัญญาณด้วยความเร็วสูง

• ความยืดหยุ่นของอินเทอร์เฟซ: มีขั้วต่อด้านหน้าเพื่อเชื่อมต่อโดยตรงกับเอ็นโคเดอร์ ลิมิตสวิตช์ หรือแอคชูเอเตอร์ ช่วยลดความหน่วงของสัญญาณ

• การเชื่อมต่อระบบ: สื่อสารกับ CPU ของ S5 ผ่านอินเทอร์เฟซ RAM แบบพอร์ตคู่ ทำให้สามารถแลกเปลี่ยนค่ากำหนด ค่าจริง และบิตสถานะการวินิจฉัยได้อย่างรวดเร็ว

• ฮาร์ดแวร์ที่ทนทาน: ติดตั้งในตัวเครื่องโลหะและพลาสติกที่แข็งแรงแบบคลาสสิกของ Simatic S5 ออกแบบมาให้ทนต่อแรงสั่นสะเทือนสูงและสัญญาณรบกวนทางไฟฟ้าที่มักพบในสภาพแวดล้อมอุตสาหกรรมขนาดกลางถึงขนาดใหญ่

• การกำหนดค่า: โดยทั่วไปจะกำหนดพารามิเตอร์ผ่านซอฟต์แวร์ STEP 5 โดยใช้ COM 245 หรือแพ็กเกจการกำหนดค่าที่เทียบเท่า ทำให้สามารถปรับค่าเกน ออฟเซ็ต และค่าคงที่ของตัวกรองได้อย่างแม่นยำ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

สามารถเปลี่ยน 6ES5245-1AB12 ขณะที่ PLC ยังเปิดอยู่ได้หรือไม่

ไม่ได้ ระบบ Simatic S5 ไม่รองรับการถอดเปลี่ยนโมดูลฟังก์ชันขณะระบบทำงาน ต้องปิดแหล่งจ่ายไฟของแร็กก่อนถอดหรือติดตั้งโมดูล เพื่อป้องกันความเสียหายต่อแบ็กเพลนและข้อมูลเสียหาย

จะตรวจสอบได้อย่างไรว่าโมดูลกำลังสื่อสารกับ CPU

ตรวจสอบ LED แสดงสถานะที่แผงด้านหน้า LED "RUN" ที่ติดค้างแสดงว่าโมดูลกำลังเรียกใช้เฟิร์มแวร์ภายใน ส่วน LED "STAY" หรือ "FAULT" มักบ่งชี้ถึงข้อผิดพลาดในการกำหนดพารามิเตอร์ในการตั้งค่า STEP 5 หรือฮาร์ดแวร์ไม่ตรงกันใน DB (บล็อกข้อมูล)

โมดูลนี้ใช้งานร่วมกับระบบ S7-400 ได้หรือไม่

ไม่สามารถใช้งานร่วมกันได้โดยตรง 6ES5245-1AB12 เป็นโมดูล S5 โดยเฉพาะ หากต้องการใช้ลอจิกนี้ในสภาพแวดล้อม S7 จำเป็นต้องใช้อะแดปเตอร์อินเทอร์เฟซ IM 463-2 หรือโดยทั่วไปคือเปลี่ยนระบบทั้งหมดไปใช้โมดูลเทียบเท่า FM 450/451

คู่มือด้านวิศวกรรมและการติดตั้ง

• แนวทางการป้องกันสัญญาณรบกวน: สำหรับฟังก์ชันนับความเร็วสูงหรือการควบคุมแบบแอนะล็อก ต้องใช้สายสัญญาณแบบมีชีลด์ ควรต่อกราวด์ชีลด์โดยใช้อุปกรณ์เชื่อมต่อชีลด์ของ Siemens โดยตรงที่จุดเข้าสู่โมดูล เพื่อป้องกันสัญญาณรบกวนความถี่สูงไม่ให้ส่งผลต่อตัวนับความเร็วสูงภายใน

• การระบายความร้อน: ตรวจสอบให้แน่ใจว่าชุดพัดลมของแร็ก S5 ทำงานตามปกติ โมดูลอัจฉริยะ เช่น 6ES5245-1AB12 สร้างความร้อนมากกว่า I/O ดิจิทัลมาตรฐาน ควรรักษาระยะห่างในแนวตั้งอย่างน้อย 100 mm ระหว่างแร็กกับรางเดินสาย เพื่อให้อากาศหมุนเวียนตามธรรมชาติ

• การกำหนดแอดเดรสบนแบ็กเพลน: ตรวจสอบให้แน่ใจว่าโมดูลติดตั้งเข้าที่ในแร็กอย่างแน่นหนาและขันสกรูล็อกเรียบร้อยแล้ว ในระบบ S5 แอดเดรสจะถูกกำหนดตามตำแหน่งสล็อต ดังนั้นควรตรวจสอบว่าการกำหนดค่าในซอฟต์แวร์ STEP 5 (การกำหนดแอดเดรสของพื้นที่ P และ Q) ตรงกับสล็อตจริงที่ติดตั้ง 6ES5245-1AB12
