PanelView 1000 Boş Ekran: Değiştirmeden Önce Teşhis Edin

Boş bir PanelView 1000, terminalin tamamının arızalandığı anlamına gelmez. Kontrolör hâlâ iletişim kuruyor, uygulama hâlâ çalışıyor ve LCD hâlâ görüntü oluşturuyor olabilir. Güç kalitesi, kontrast, arka aydınlatma lambaları, arka aydınlatma sürücü devresi, ekran elektroniği veya uygulama benzer belirtilere yol açabilir.

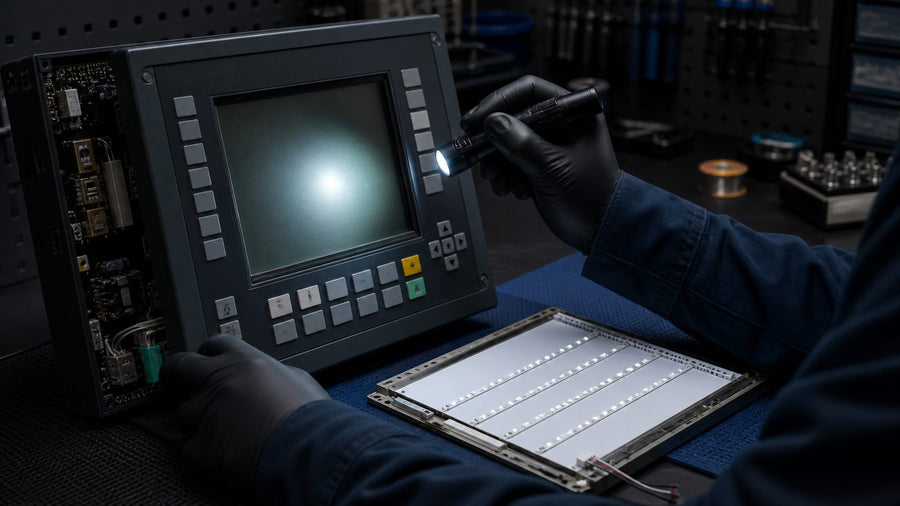

El feneri testi, karanlık bir aydınlatma sistemini artık görünür görüntü üretmeyen bir LCD’den ayırır.

Servis müdahalesine başlamadan önce uygulamayı koruyun

Terminalin tam katalog numarasını, Seri bilgisini, ürün yazılımını, besleme tipini, iletişim seçeneğini ve uygulama adını belirleyin. Etiketin ve kablolamanın fotoğrafını çekin. Terminale hâlâ erişilebiliyorsa, muhafazayı açmadan önce desteklenen mühendislik yöntemiyle uygulamayı yükleyin veya başka bir şekilde kurtarın.

Ağ adreslerini, seri ayarlarını, düğüm numaralarını, hafıza kartı içeriğini ve yedek terminalle ilgili tüm notları kaydedin. Arka aydınlatma onarımı daha kapsamlı bir arızayı ortaya çıkarabilir; doğru uygulamaya sahip olmayan yedek bir HMI ise kesintiyi donanım çalışmasının çok ötesine uzatabilir.

Uyumlu terminaller ve aksesuarlar Allen-Bradley PanelView koleksiyonunda, daha geniş operatör arayüzü donanımları ise HMI ve Endüstriyel Bilgi İşlem kategorisinde incelenebilir.

Terminaldeki beslemeyi kontrol edin

HMI terminallerine gelen beslemeyi, terminal bağlı ve çalışmaya çalışır durumdayken ölçün. Yüksüz bir güç kaynağı doğru voltajı gösterebilir, ancak yük altında çökebilir. Sigortaları, ayırıcıları, terminal bağlantılarının sıkılığını, DC modellerde polariteyi, koruyucu topraklamayı ve güç konektörünün durumunu kontrol edin.

Ölçülen voltajı tam etiket üzerindeki değerle karşılaştırın. Her PanelView 1000’in aynı beslemeyi kullandığını varsaymayın. Tekrarlayan yeniden başlatmalar, gösterge titreşimi, röle tıklaması veya gidip gelen ağ bağlantıları olup olmadığına bakın. Bu belirtiler basit bir lamba arızasından çok besleme ya da dahili güç sorunlarına işaret eder.

Ünite yakın zamanda yeniden kablolandıysa nötr, ortak ve topraklama düzenlemelerini kontrol edin. Yakındaki kontaktörlerden kaynaklanan gürültü veya voltaj düşümü, aralıklı ekran davranışına yol açabilir. Yalnızca kararlı durum ölçümüne güvenmek yerine, makine çalıştırılırken voltajı kaydedin.

Uygulama ve kontrast sorunlarını ayırın

Durum göstergelerini ve iletişim etkinliğini gözlemleyin. PLC’nin etkin bir HMI bağlantısı veya devam eden etiket okumaları bildirip bildirmediğini kontrol edin. Yalnızca belgelenmiş tuşlara basın; uygulama hâlâ çalışıyorsa, ekranı görmeden yapılan işlemler bir makine komutunu tetikleyebilir.

Ekran tipine göre terminalin kontrast ayarlama prosedürünü inceleyin. Aşırı bir kontrast değeri, özellikle gri tonlamalı ünitelerde ekranın boş görünmesine neden olabilir. Kontrastı aydınlatmayla karıştırmayın: arka aydınlatma ışık sağlar, kontrast ise görüntü öğeleri arasındaki farkı etkiler.

Başlangıç mesajları kısa süre görünüyor ve ardından uygulama boş kalıyorsa uygulamayı, ekran geçişlerini, görünürlük mantığını ve iletişim durumunu inceleyin. Eksik bir grafik veya yanlış başlangıç ekranı, arka aydınlatma kitiyle düzeltilmez.

El feneri testini doğru uygulayın

Ortamı karartın ve el fenerini ekrana sığ bir açıyla tutun. Menüler, metinler veya uygulama grafiklerini görmeye çalışın. Sabit ve soluk bir görüntü, LCD’nin ve uygulamanın içerik ürettiğini ancak yeterli aydınlatma olmadığını gösterir.

Bu, arka aydınlatma yoluna dair güçlü bir kanıttır; ancak lambayı invertörden, dahili güç kaynağından, konektörden veya kablolamadan ayırmaz. Soluk bir görüntü görünmüyorsa farklı açılardan tekrar deneyin ve terminalin başlangıç işlemini tamamladığını doğrulayın. Görüntü olmaması teşhis yolunu genişletir; mantık kartının arızalı olduğunu kanıtlamaz.

Dokunma veya tuş takımı tepkilerinin PLC etiketlerini hâlâ değiştirip değiştirmediğini belgeleyin. Kontrollü bir bakım durumu ve bilinen, zararsız bir ekran işlemi kullanın. Makine hareket edebilecekken karanlık bir dokunmatik ekranda bilinmeyen konumlara basarak asla test yapmayın.

Kesin arka aydınlatma gereksinimini belirleyin

PanelView 1000 yedek arka aydınlatmaları, renkli veya gri tonlamalı ekrana ve terminal Serisine göre değişir. Rockwell’in resmî katalog bilgileri, örneğin 2711-NL6’nın belirli PanelView 1000 renkli Seri B terminalleri için geçerli olduğunu, diğer Seri ve ekran tiplerinde ise farklı kitlerin kullanıldığını gösterir. Seçimde etiket ve geçerli kurulum talimatları esas alınmalıdır.

Yalnızca ekranın köşegen ölçüsüne veya sadece “PanelView 1000” adına göre satın almayın. Katalog son ekleri tuş takımı, dokunmatik ekran, iletişim ve besleme seçeneklerini de belirtir. Satıcının uyumluluk listesi, üreticinin Seri eşlemesinin yerine geçmez.

Kesinti başlamadan önce yedek kitte doğru konektörlerin, kablo uzunluğunun, montaj yönteminin ve talimatların bulunduğunu kontrol edin. Orijinal parça kullanım dışı kaldıysa üçüncü taraf bir dönüşümü mühendislik değişikliği olarak ele alın. Elektriksel yükü, ısıyı, parlaklık kontrolünü, mekanik uyumu, sertifikasyon etkisini ve gelecekteki servis kolaylığını değerlendirin.

Onarım tehlikelerini kontrol edin

Onaylı makine prosedürünü kullanarak terminali kapatın ve beslemesini izole edin. Talimatlarda belirtildiği şekilde dahili devrelerin boşalmasını bekleyin. Arka aydınlatma sistemlerinde, gelen düşük voltajlı beslemenin düşündürdüğünden daha yüksek gerilimli devreler bulunabilir.

ESD önlemleri alın ve temiz bir çalışma alanı kullanın. LCD şerit kabloları, konektörler ve panel contaları kolayca hasar görebilir. Çerçeveyi zorlayarak çıkarmayın ve ekran katmanlarını kirletmeyin. Sökme sırasında vida ve konektör konumlarını kaydedin.

Daha eski floresan arka aydınlatmalar uygun taşıma ve bertaraf işlemleri gerektirebilir. Kit talimatlarına ve yerel gerekliliklere uyun. Sürücü devresinin çevresinde renk değişimi, ısı hasarı veya kirlenme varsa yalnızca lambayı değiştirmek nedeni ortadan kaldırmayabilir.

Makineyi yeniden hizmete almadan önce test edin

Onarılan terminale kontrollü bir durumda güç verin. Başlangıcı, parlaklığı, kontrastı, dokunmatik ekran veya tuş takımı çalışmasını, iletişimi, alarm ekranını, reçete erişimini ve güvenli çalışma için gereken tüm ekranları kontrol edin. Uygulama ve ağ ayarlarının temel durumla eşleştiğini doğrulayın.

Bazı arızalı lambalar veya sürücü devreleri soğukken kısa süre çalışabildiğinden ısınma testi yapın. Titreşim, karanlık köşeler, renk kayması veya parlaklık değişikliklerini gözlemleyin. Onaylı prosedürle gücü kesip yeniden verin ve sistemin kurtarıldığını doğrulayın.

Onarım yerine değişim gerekiyorsa ekran ölçeklendirmesini, dokunmatik kalibrasyonunu, yazı tiplerini, alarm davranışını, güvenliği, reçeteleri, iletişimi ve desteklenmeyen eski nesneleri doğrulayın. Uygulamanın başarıyla yüklenmesi, operatör arayüzünün devreye alındığı anlamına gelmez.

Belirtiye dayalı değişim kararları kullanın

Terminal beslemesi kararlı olduğu hâlde doğrulanmış soluk bir görüntü görülmesi, aydınlatma yolunun incelenmesini destekler. Başlangıç olmaması, göstergelerin yanmaması ve iletişim bulunmaması besleme veya mantık devresine işaret eder. Görünür bir başlangıçtan sonra uygulamanın boş kalması yazılım ya da ekran geçişi sorununu düşündürür. Isındıktan sonra ortaya çıkan aralıklı parlaklık sorunu, hiç açılmayan bir terminalden farklı bir arızaya işaret eder.

En iyi bakım kararı bu ayrımdan doğar. Beslemeyi, uygulamayı, LCD görüntüsünü ve aydınlatmayı bu sırayla teşhis edin. Ardından parçaları tam katalog ve Seri bilgisine göre seçin. Bu yaklaşım, düşük maliyetli bir ekran belirtisinin pahalı ve kötü planlanmış bir HMI kesintisine dönüşmesini önler.
