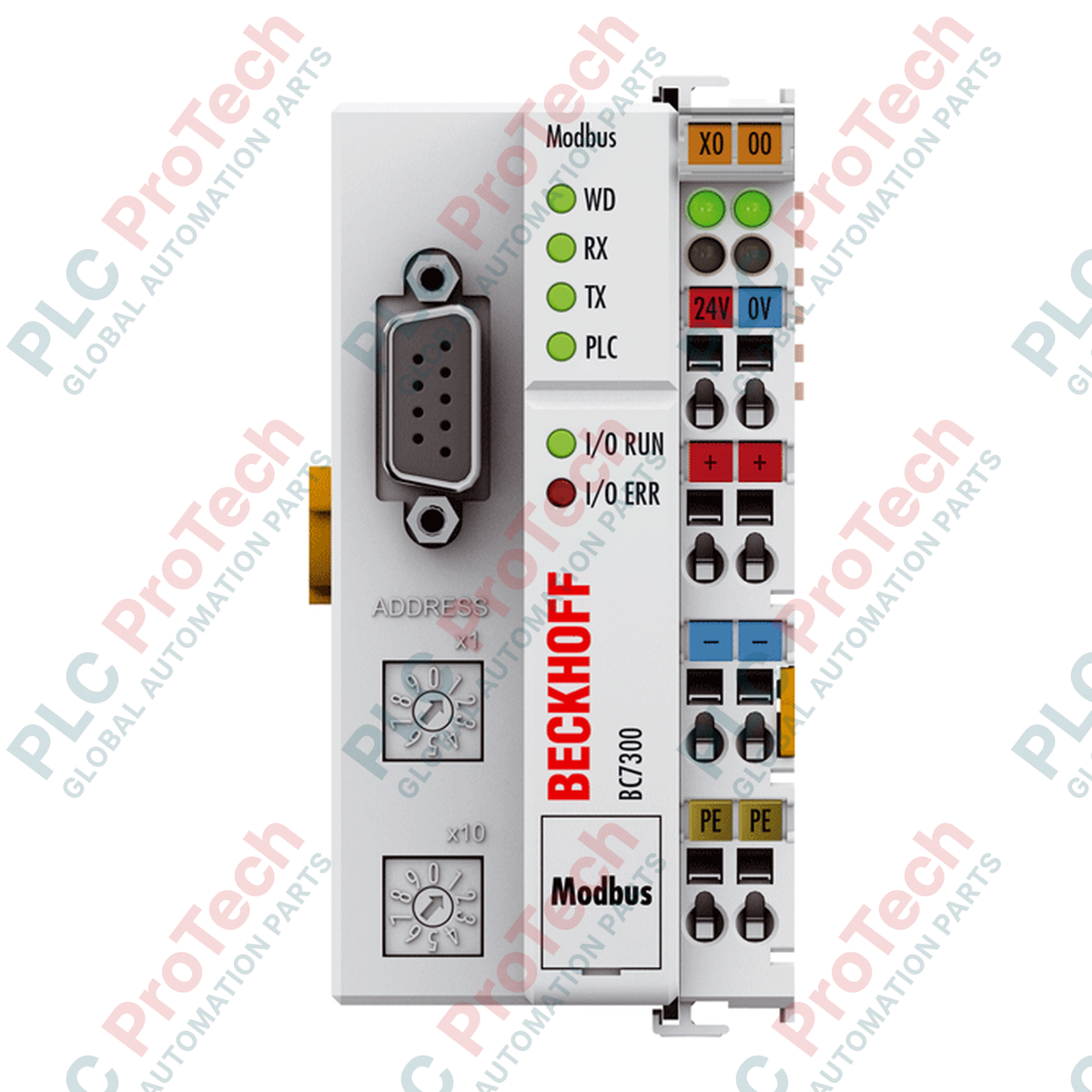

Yüksek hızlı fieldbus iletişimini sürdürürken yerel kontrol mantığını yürüten BECKHOFF BC7300, seri Modbus ağları ile modüler G/Ç terminalleri arasında sorunsuz bağlantı sağlayan merkezi olmayan programlanabilir bir denetleyici görevi görür. Bu kompakt denetleyici, IEC 61131-3 standardına uygun eksiksiz bir PLC çalışma sistemi barındırır ve ana kontrol sisteminden bağımsız olarak sinyallerin yerel ön işlemesini sağlar. En fazla 64 Bus Terminal barındırabilen cihaz, K-bus yapısı üzerinden doğrudan en fazla 256 dijital veya 128 analog giriş ve çıkışı yöneterek dağıtık topolojileri optimize eder.
Entegre RS485 D-sub arayüzü, hem Modbus RTU hem de ASCII protokollerini destekleyerek eski SCADA, DCS veya üçüncü taraf PLC mimarilerine kolay entegrasyon sağlar. TwinCAT programlama ortamları kullanılarak yapılandırılan cihaz, zorlu endüstriyel koşullarda bağlı terminal modüllerini güvenilir şekilde çalıştırmak için sağlam elektriksel izolasyon ve özel bir dahili güç kaynağı sunar.
| Parametre | Teknik Özellik Değeri |
|---|---|
| Üretici | Beckhoff Automation |
| Model Numarası | BC7300 |
| Fieldbus Arayüzü | D-sub 9 pin, RS485 |
| Desteklenen Protokoller | Modbus RTU, Modbus ASCII (Varsayılan: RTU) |
| Veri Aktarım Hızları | 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 baud |
| Programlama Yazılımı | TwinCAT (programlama arayüzü veya fieldbus üzerinden) |
| Program Belleği | 32 / 96 KB |
| Veri Belleği | 32 / 64 KB |
| Kalıcı Veriler | 512 bayt |
| K-Bus Akım Beslemesi | 1750 mA |
| Güç Kontakları | Maks. 24 V DC / Maks. 10 A |
| Çalışma Sıcaklığı | 0 ila +55 °C |
| Depolama Sıcaklığı | -25 ila +85 °C |
| ATEX Ex İşareti | II 3 G Ex nA IIC T4 Gc |
| Fiziksel Boyutlar | 51 mm x 100 mm x 69 mm |
| Ürün Ağırlığı | 170 g |
| Sevkiyat Ağırlığı (Hesaplanan) | 3,0 kg (ağır hizmet tipi endüstriyel koruyucu ambalajla) |
| D-sub 9 Pinli Pin Dizilimi | Sinyal Tanımı | Açıklama |
|---|---|---|
| Pin 3 | RxD/TxD-B (+) | Verici / Alıcı Verisi (Pozitif) |
| Pin 8 | RxD/TxD-A (-) | Verici / Alıcı Verisi (Negatif) |
| Pin 5 | GND | Sinyal Toprak Referansı |
| Pin 1 | Ekran | Fonksiyonel Toprak / Ekran Bağlantısı |
BC7300 seri Modbus RTU/ASCII uygulamalarını hedeflese de Ethernet altyapılarına geçiş yapan sistemlerde BC9000 (Modbus/TCP) değerlendirilmelidir. Eski sistemleri yükseltirken TwinCAT hedef sistem yapılandırmasının hedef BC mimarisiyle eşleştiğinden emin olun; BK tipi kuplörler için derleme yapmak BC programlanabilir denetleyicileriyle uyumlu değildir.
BC7300, maksimum 1750 mA K-Bus besleme kapasitesine sahiptir. Birden fazla analog veya özel işlev terminali içeren yoğun bir fiziksel düğümü yapılandırırken tüm modüllerin toplam akım tüketimini hesaplayın. Gereksinimler 1750 mA değerini aşarsa, dahili veri yolunda kesintileri önlemek için ara güç besleme terminallerini (KL9110 veya KL9210 gibi) sisteme dahil etmelisiniz.
Modbus RS485 fiziksel hattındaki sonlandırma direncinin doğru şekilde anahtarlandığını veya kablolandığını daima doğrulayın. BC7300, döner anahtar istasyon adreslerini yalnızca ilk başlatma aşamasında okuduğundan, cihaz enerjiliyken düğüm adresinde yapılan fiziksel değişiklikler, cihaz tamamen yeniden başlatılana kadar geçerli olmaz.
Donanım kurulumuna, kablo bağlantısına veya terminal bloğunun çıkarılmasına başlamadan önce tüm elektrik güç kaynaklarını yalıtın. Birincil besleme devrelerinin ve fiziksel kontakların enerjisinin kesilmemesi; kalıcı ekipman hasarına, kısa devrelere veya devreye alma mühendisleri için elektrik çarpması tehlikesine yol açabilir.
Global Express Shipping
Returns & Warranty
Üretici: BECKHOFF
Ürün No.: BC7300
Menşei ülke:Almanya
Ürün Türü: Modbus Veri Yolu Terminal Denetleyicileri
Ödeme: T/T, Western Union
Ağırlık: 3000g
Boyutlar: 51 mm x 100 mm x 69 mm
Gönderim limanı: Xiamen
Garanti: 12 ay
