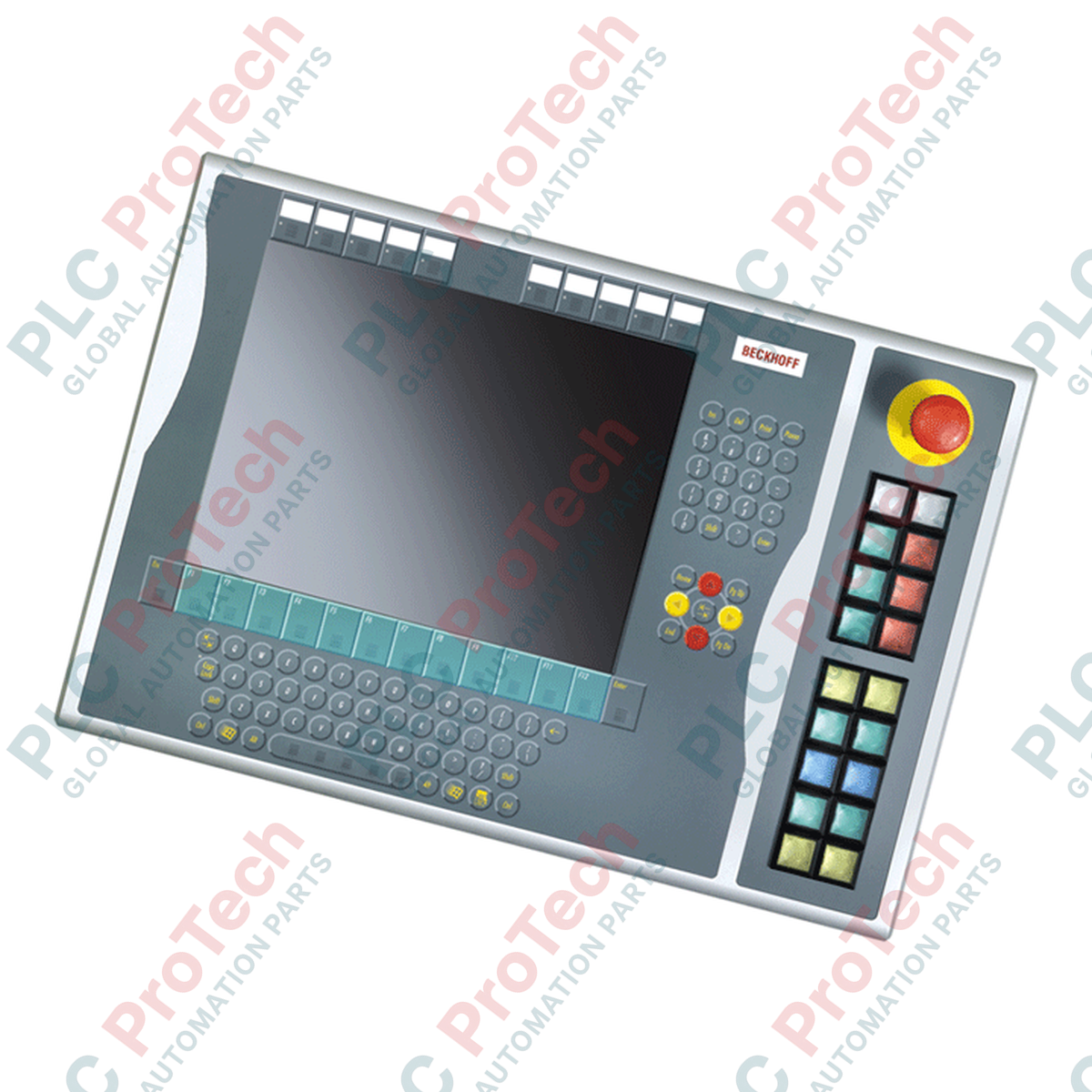

Beckhoff C9900-E675 CP6xxx/CP7xxx Butonlu Genişletme Modülü

SKU C9900-E675

Stokta

12-month warranty
Free returns within 30 days

Üretici: BECKHOFF
Ürün No.: C9900-E675
Menşei ülke:Almanya
Ürün Türü: HMI Basmalı Düğme Uzantıları
Ödeme: T/T, Western Union
Ağırlık: 500g
Boyutlar: AutoCAD DXF dosyası olarak buton uzatmalarının ölçülendirilmiş çizimleri
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Modern endüstriyel iş istasyonlarının manuel operatör kontrol arayüzünü genişletmek üzere tasarlanan Beckhoff C9900-E675, fiziksel komutların CP6xxx ve CP7xxx kontrol panellerinin hemen yanında yürütülmesini sağlar. Bu sağlam donanım uzantısı, CP6x32-00xx ve CP7x32-00xx serileri de dahil olmak üzere, alfanümerik klavyeyle eşleştirilmiş 15 inç ekran kullanan kontrol sistemlerinin sağ tarafına monte edilecek şekilde özel olarak boyutlandırılmış ve tasarlanmıştır. Hizmet aşamasında olan bu modül, zorlu endüstriyel ortamlarda dokunmatik ekran ve klavye işlemlerini desteklemek üzere güvenilir fiziksel giriş kanalları sağlar.

Özellikler

Sağ Taraf Panel Entegrasyonu: 15 inç Beckhoff Kontrol Panellerinin ve Panel PC'lerin sağ taraf profiline doğrudan monte edilir ve hizalanır.
Endüstriyel Aktüatörler: Her biri ayrı sinyal lambasına sahip 18 adet kare (30 x 30 mm) Siemens Signum basmalı düğme tuşuyla donatılmıştır.
Özel Güvenlik Yolu: Güvenlik kontrol sistemlerine doğrudan kablolu bağlantı için tasarlanmış 1 adet ağır hizmet tipi Siemens Signum acil durdurma düğmesi içerir.
Özel Etiketleme Seçenekleri: Basmalı düğme kapakları, işlevlerin sahaya özgü ve net biçimde tanımlanması için özel etiket eklerini kabul edecek şekilde tasarlanmıştır.
Çift Kanallı İletim Şeması: Birincil kontrol iletimi CP-Link veya USB üzerinden işlenir (normalde açık kontak eşlemesi); ikincil terminal sırası ise ikinci bir normalde açık kontağın doğrudan kablolu şekilde çalıştırılmasına olanak tanır.
İzlenen Sinyal Lambaları: Entegre durum lambalarının tümü dijital CP-Link veya USB arayüzü üzerinden çalıştırılır.

Uygulamalar

Ağır Hizmet Tipi CNC ve İşleme Merkezleri: Eksen hareketi, iş mili kontrolü ve soğutma sıvısı komutları için anında dokunsal geçersiz kılma kontrolleri sağlar.
Otomatik Üretim Hatları: Görsel HMI ekranlarının yanında yerel ve yüksek güvenilirlikli manuel çalıştırma olanağı sağlar.
Güvenlik Açısından Kritik Hücreler: Standart operatör kontrol yollarını doğrudan güvenlik kablolarından (acil durdurma devreleri gibi) ayırır.

Teknik Özellikler Tablosu

Parametre	Teknik Özellik
Üretici	Beckhoff Automation
Model Numarası	C9900-E675
Uyumluluk	CP6x32-00xx ve CP7x32-00xx (alfanümerik klavyeli 15 inç ekran modelleri)
Basmalı Düğme Yapılandırması	Geri bildirim sinyal lambalı 18x basmalı düğme
Acil Durdurma	1x Siemens Signum Acil Durdurma (doğrudan kablolanabilir)
Düğmenin Mekanik Boyutu	30 x 30 mm (Kare)
İletim Arayüzleri	CP-Link veya USB ve bağımsız kablolu terminal sırası
Sinyal Lambası Kontrolü	Yalnızca CP-Link / USB
Kontak Yapılandırması	Her basmalı düğme için çift Normalde Açık (N.O.) kontak
Yaşam Döngüsü Aşaması	Hizmet Aşaması (Eski ürün desteği ve yedek parça bulunabilirliği)
Menşe Ülke	Almanya
Sevkiyat Ağırlığı (Hesaplanan)	5,0 kg

Bağlantılar ve Arayüzler

Bağlantı Noktası	İşlev / Devre Ataması
CP-Link / USB Arayüzü	Birincil Kontak (1. N.O.) için veri iletim yolu ve tüm entegre durum lambaları için güç/sinyal komutları.
Klemens Sırası (Dahili)	Etkin USB/CP-Link elektroniğini devre dışı bırakarak düğme başına İkincil Kontak (2. N.O.) için doğrudan bakır sonlandırma.
Acil Durdurma Klemensleri	Güvenlik rölesi döngüsüne ekleme için ayrılmış, izole doğrudan kablolu klemens bağlantısı.

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

Bu uzatma modülü servis aşamasında olduğundan, fiziksel yedek parçalar ana panel ekran boyutuyla tam olarak eşleşmelidir. C9900-E675, alfanümerik klavyeli 15 inç ekranlar için özel olarak boyutlandırılmıştır. Alternatif ekran boyutları (ör. 12 inç veya 19 inç modeller) için tasarlanmış modüllerle değiştirilmesi, fiziksel montaj hizasızlığına ve muhafaza contalarında mekanik gerilime neden olur.

Uygulama Hataları ve Mühendislik Notları

Standart düğme kapanışları CP-Link veya USB üzerinden verimli bir şekilde iletilse de yoğun PLC veri yolu yükü veya işletim sistemi kesintileri altında iletişim gecikmesi oluşabilir. Bu nedenle kritik kilitlemeler, etkin makine hareketi geçersiz kılmaları ve güvenlik devreleri yalnızca USB/CP-Link veri yoluna güvenmek yerine ikincil, doğrudan kablolu klemens sırasını kullanmalıdır.

Devreye Alma ve Kablolama İpuçları

İlk kurulum sırasında, doğrudan kablolu klemens bloğunun dahili kablolarını, kontrol paneli grubunu açarken veya bakımını yaparken gerilim oluşmasını önleyecek yeterli boşlukla döşeyin. Değişken frekanslı sürücülerin yakınındaki yüksek gürültülü ortamlarda yüksek elektromanyetik uyumluluğu (EMC) korumak için tüm doğrudan kablolu sinyallerde ekranlı, bükümlü çift kablo kullanın.

Kurulum Talimatları

KRİTİK UYARI: Fiziksel kuruluma başlamadan önce Kontrol Paneli'ni ve ilgili kontrol panosunu besleyen tüm güç kaynaklarını izole edin ve enerjilerini kesin. Kalan tüm elektrik yükünün tamamen boşaldığını doğrulayın. Uygun kilitleme/etiketleme (LOTO) prosedürlerine uyulmaması ciddi ekipman hasarına veya elektrik çarpmasına yol açabilir.

1

C9900-E675 muhafazasını CP6x32 veya CP7x32 Kontrol Paneli'nin sağ tarafında bulunan montaj kanallarıyla hizalayın.

2

Birimin sızma koruma sınıfını korumak için mekanik bağlantıyı, verilen sabitleme vidalarını kullanarak ve yüzeylerin aynı hizada olmasını sağlayarak sabitleyin.

3

Dahili USB veya CP-Link konektörünü Kontrol Paneli ana kartındaki eşleşen başlığa yönlendirip bağlayın.

4

Kablolu acil durdurma güvenlik döngüsünü ve yardımcı klemens sırası bağlantılarını ana kontrol panosu içindeki ilgili güvenlik PLC'sine veya klemens bloğu dağıtımına geri bağlayın.

5

Gücü yeniden uygulayın, 18 düğme ve lambanın tamamında yerel sinyal döngüsü kontrollerini gerçekleştirin ve sistemi etkin çalışmaya almadan önce acil durdurma devresinin işlevsel güvenlik testini yapın.

FAQ

C9900-E675 uzantısıyla hangi operatör paneli serileri uyumludur?

Bu modül, yalnızca 15 inç ekranlara ve alfanümerik klavyelere sahip Beckhoff CP6x32-00xx ve CP7x32-00xx Panel PC'ler ve Kontrol Panelleri için tasarlanmıştır.

Acil durdurma butonu dijital USB veya CP-Link arayüzü üzerinden mi iletişim kurar?

Hayır. Fonksiyonel güvenlik yönetmeliklerine uygunluk için Siemens Signum acil durdurma butonu, sabit kablolu terminalleri üzerinden harici bir güvenlik kontrol cihazına veya izleme rölesine doğrudan bağlanmalıdır.

18 basmalı butonun çift kontakları nasıl yapılandırılmıştır?

Her butonda normalde açık (N.O.) iki kontak bulunur. İlk kontak, USB veya CP-Link arayüzü üzerinden dijital olarak iletilir. İkinci kontak ise sabit kablolu I/O entegrasyonu için doğrudan entegre bir klemens sırasına yönlendirilir.

Sinyal lambaları yerel klemens kablolaması üzerinden mi kontrol edilir?

Hayır. Entegre sinyal lambaları yalnızca USB veya CP-Link veri iletim yolu üzerinden çalıştırılır ve kontrol edilir.
