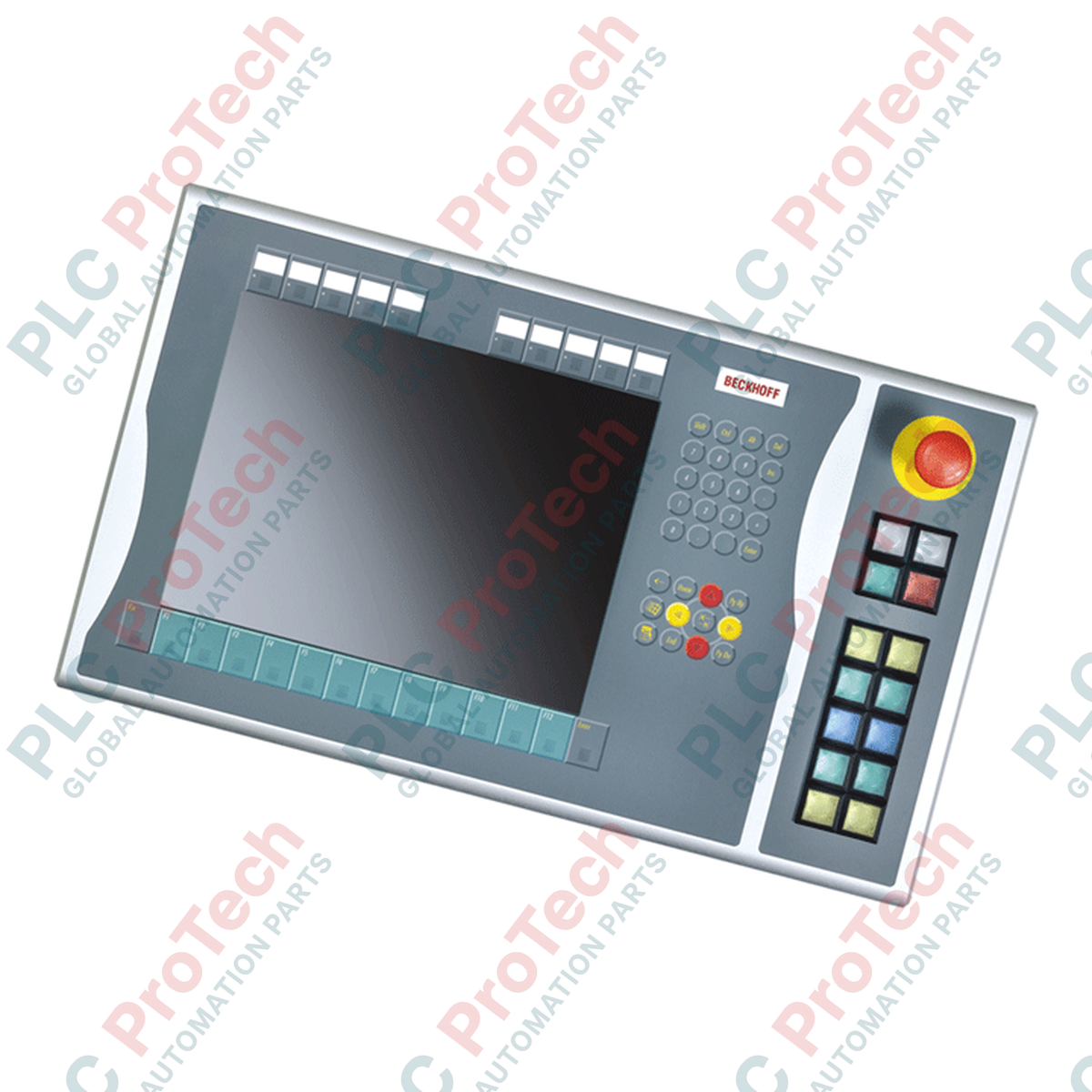

15 inçlik kontrol arayüzlerinin yanına sorunsuz fiziksel entegrasyon için tasarlanan Beckhoff C9900-E701, CP6xxx ve CP7xxx Control Panel ve Panel PC serileri için ek dokunsal kontrol elemanları sunar. Sağ tarafa monte edilen bu genişletme modülü, fiziksel buton işlemlerini dijital kontrol veri yolu ağlarıyla birleştirerek operatörlere ekran alanı kullanmadan anında dokunsal geri bildirim sağlar. Ağır hizmet tipi Siemens Signum kare 30 x 30 mm butonlarla ve bağımsız bir Acil Durdurma devresiyle donatılan bu düzenek, yüksek hızlı veri yolu iletişimi ile arızaya karşı güvenli, donanım kilitlemeli acil durum devrelerini dengelemek üzere hibrit kablolama yapılarını destekler.
| Spesifikasyon Parametresi | Teknik Değer | ||
|---|---|---|---|
| Üretici | Beckhoff Automation | ||
| Model Tanımı | C9900-E701 | ||
| Uyumlu Paneller | CP6x21-00xx ve CP7x21-00xx serileri (klavyesiz 15 inç ekranlar) | ||
| Montaj Yapılandırması | Ekran yüzüne göre sağ tarafa montaj | ||
| Operatör Elemanları | Entegre sinyal lambalarına sahip 12 x buton (Siemens Signum, 30 x 30 mm) | ||
| Birincil Kontak Yolu | İkincil Kontak Yolu | Fiziksel klemens sırasına doğrudan kablolanmış 2. Normalde Açık (NO) kontak | |
| Sinyal Lambası Kontrolü | Yalnızca CP-Link veya USB arayüzü üzerinden iletilir | ||
| Acil Durdurma Elemanı | 1 x Siemens Signum çevrilerek serbest bırakılan acil durdurma butonu (doğrudan kablolanabilir) | ||
| Sevkiyat Ağırlığı | 5,0 kg (11,0 lb) | ||
| Paket Boyutları (Hesaplanan) | 450 x 200 x 150 mm (17,7 x 7,9 x 5,9 inç) |
| Arayüz Türü | Bağlantı Rotası ve Sinyal Davranışı |
|---|---|
| CP-Link / USB Veri Yolu Bağlantısı | 12 düğmenin her birinden gelen State 1 NO kontağını iletir. Yürütme sinyallerini doğrudan ilgili düğmenin geri bildirim LED'lerine sağlar. |
| Doğrudan Klemens Sırası | İletişim kontrol cihazını devre dışı bırakarak State 2 NO kontakları için özel bakır kablo bağlantılarına olanak tanır. Kablolu donanım güvenlik geri bildirimi için kullanışlıdır. |
| Acil Durdurma Klemensleri | Arka panelde özel doğrudan kablolu bağlantı blokları bulunur. Dijital CP-Link veya USB iletişim mantığından tamamen fiziksel olarak ayrılmıştır. |
C9900-E701, dahili klavyesi bulunmayan Beckhoff 15 inçlik ekran form faktörleri için özel olarak tasarlanmıştır. Bu uzatmanın fiziksel klavye içeren bir modelle entegre edilmesi, alan ve yapı çakışması nedeniyle mekanik olarak mümkün değildir. Makine servis aşamalarında panelleri değiştirirken iletişim veri yolu yapılandırmasının (CP-Link veya doğrudan USB), kontrol ünitesinin mevcut arayüz kartlarıyla eşleştiğinden emin olun; ana Endüstriyel PC'deki mantık eşlemesi buna göre değişecektir.
Saha kurulumlarında sık karşılaşılan bir sorun, güvenlik açısından kritik Acil Durdurma sinyallerinin kablolu bağlantı yerine USB veya CP-Link veri yolu üzerinden yönlendirilmesidir. Yazılım tabanlı düğme izleme, işlevsel güvenlik (SIL/PL) uyumluluğu açısından derecelendirilmemiştir. Kırmızı Acil Durdurma mantar başlığı, özel arka klemens sırası üzerinden bakır bağlantılar kullanılarak sertifikalı bir güvenlik kontrol cihazına veya güvenlik izleme rölesine doğrudan bağlanmalıdır.
CP-Link/USB üzerinden iletilen seri sinyalleri elektromanyetik parazitlerden korumak için kontrol panelinden ana kabine giden bağlantı kablosunun tamamen ekranlı olduğundan ve yüksek gerilimli motor kablolarından veya değişken frekans sürücüsü (VFD) hatlarından ayrı döşendiğinden emin olun. Yüksek titreşimli ortamlarda, yardımcı NO kontaklarındaki iletkenlerin yorulmasını önlemek için doğrudan klemens sırası üzerinde kablo gerilimi gidericiler kullanın.
Mekanik montaja başlamadan önce Kontrol Paneline ve klemens sırası devrelerine giden tüm elektrik besleme gerilimlerini kesin. Tüm güvenlik devrelerinin tamamen enerjisiz olduğunu doğrulayın. Kablolu Acil Durdurma hatları, sistem çalışmasını yeniden etkinleştirmeden önce devre direnci ve doğru fiziksel mantık işleyişi açısından doğrulanmalıdır.
