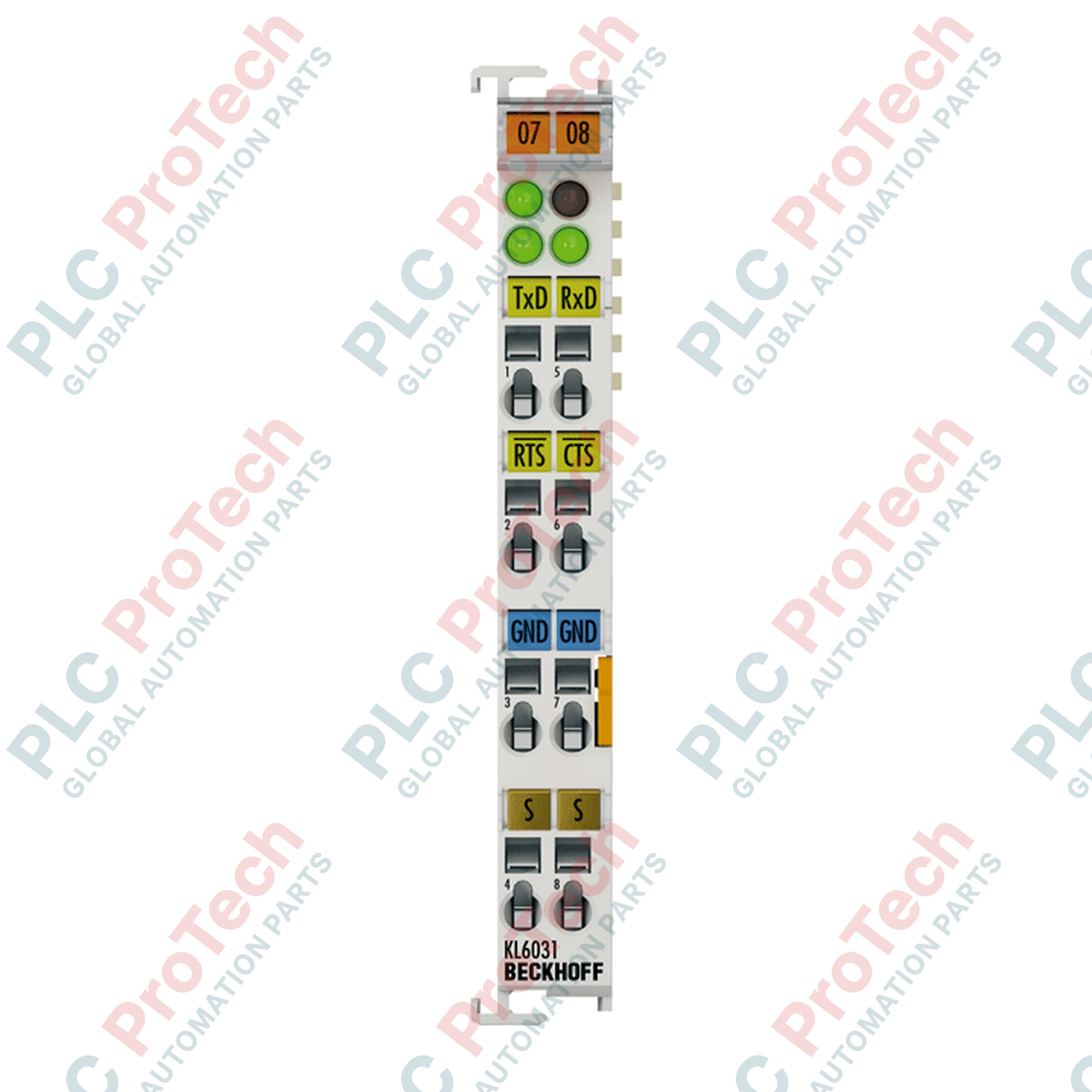

BECKHOFF KL6031 Bus Terminali

Açıklama

BECKHOFF KL6031, seri iletişim cihazlarını doğrudan Beckhoff Bus Coupler sistemine entegre etmek için tasarlanmış bir RS232 seri arayüz Bus Terminalidir. Bu terminal, özel gönderim (TxD) ve alım (RxD) sinyal hatlarına sahip iki yönlü, tam çift yönlü bir iletim kanalı oluşturur. Seri arayüz, üst düzey fieldbus'tan bağımsız olarak çalışır ve tarayıcılar, barkod okuyucular, yerel operatör panelleri, tartım terazileri ve sensörler gibi seri cihazlar için esnek bir arayüz yolu sağlar.

Endüstriyel ortamlarda güvenilir çalışmayı sağlamak için BECKHOFF KL6031, dahili K-bus ile saha tarafındaki RS232 sinyal hatları arasında 500 V elektriksel izolasyon sunar. Terminal, verilerin kaybolmasını önlemek için yerel bir donanım veri arabelleği içerir; bu arabellek, denetleyici tarafından işlenmeden önce gelen ve giden baytları depolar. Baud hızı ve parite ayarları da dahil olmak üzere yapılandırma doğrudan bus coupler veya merkezi denetleyici üzerinden yönetilir; böylece manuel DIP anahtarlarına veya cihaz üzerindeki ayar kadranlarına gerek kalmaz.

Özellikler

• Özel TxD ve RxD kanalları üzerinden tam çift yönlü RS232 iletişimi
• 1024 baytlık alma arabelleği ve 128 baytlık gönderme arabelleği içeren entegre donanım arabellekleri
• K-bus mantığı ile RS232 sinyal devreleri arasında 500 V elektriksel izolasyon
• 4800 ile 115.200 baud arasında ayarlanabilir veri aktarım hızları (varsayılan ayar: 9600 baud, 8 veri biti, parite yok, 1 durdurma biti)
• Seri hatlar üzerinden kararlı iletim için yüksek parazit bağışıklığı
• Yapılandırmanın tamamen Bus Coupler veya denetleyici yazılımı üzerinden gerçekleştirildiği otomatik adres atama

Uygulamalar

• Barkod tarayıcılarını, barkod okuyucularını ve RFID sistemlerini merkezi otomasyon ağlarıyla arayüzleme
• Eski seri operatör terminallerini ve yerel insan-makine arayüzlerini (HMI'lar) bağlama
• Endüstriyel terazileri, ölçüm cihazlarını ve dijital sensörleri seri protokoller kullanarak entegre etme
• Seri kontrol cihazlarını, yazıcıları ve laboratuvar cihazlarını merkezi bir kontrol sistemine bağlama

Teknik Özellikler

Genel

Elektriksel

Seri Arayüz ve İletişim

Mekanik ve Çevresel

Kurulum Yönergeleri

1. Terminali monte etmeden, kablolamadan veya sökmeden önce tüm otomasyon sisteminin ve fieldbus düğümünün enerjisinin tamamen kesildiğinden emin olun.
2. BECKHOFF KL6031 terminalini, diğer Bus Terminalleri ve Bus Coupler'ların yanına, standarda uygun 35 mm DIN rayına (EN 60715) oturtarak monte edin.
3. Mekanik yan kilitleme mekanizmasının ve yanal K-bus kontaklarının komşu modüllerle güvenli şekilde kenetlendiğini doğrulayın.
4. RS232 saha sinyali kablolarını (TxD, RxD ve referans toprak) terminal kontaklarına bağlayın. Elektromanyetik paraziti sınırlamak için yüksek kaliteli, ekranlı kablolar kullanın ve toplam seri kablo uzunluğunu 15 metrenin altında tutun.
5. Bu terminale hiçbir güç kontağı yönlendirmesinin bağlı olmadığını doğrulayın; ünite yalnızca K-bus üzerinden beslenir ve yapısal güç kontaklarını beslemez veya kullanmaz.
6. Bus terminaline güç verin ve durum göstergelerini kontrol edin. İletim parametrelerini (baud hızı, durdurma bitleri ve parite gibi) kontrolör projesinde veya TwinCAT System Manager içinde yapılandırın.

Uygunluk ve Sertifikalar

BECKHOFF KL6031, CE, UL, ATEX ve DNV GL dahil olmak üzere standart endüstriyel yönergelere ve sertifikalara uygundur. Ürün, belirli çalışma koşulları altında sınıflandırılmış tehlikeli ortamlarda kullanıma uygun olduğunu gösteren şu Ex işaretine sahiptir: II 3 G Ex nA IIC T4 Gc.
