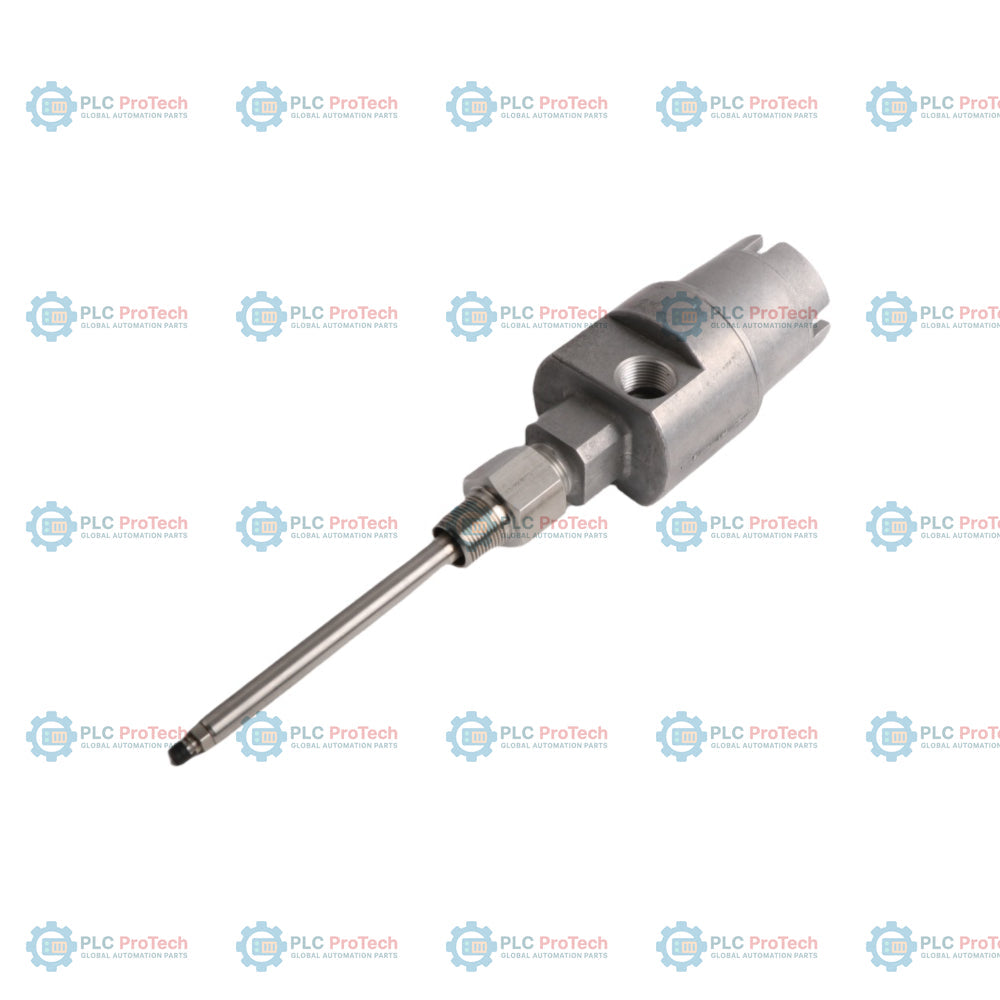

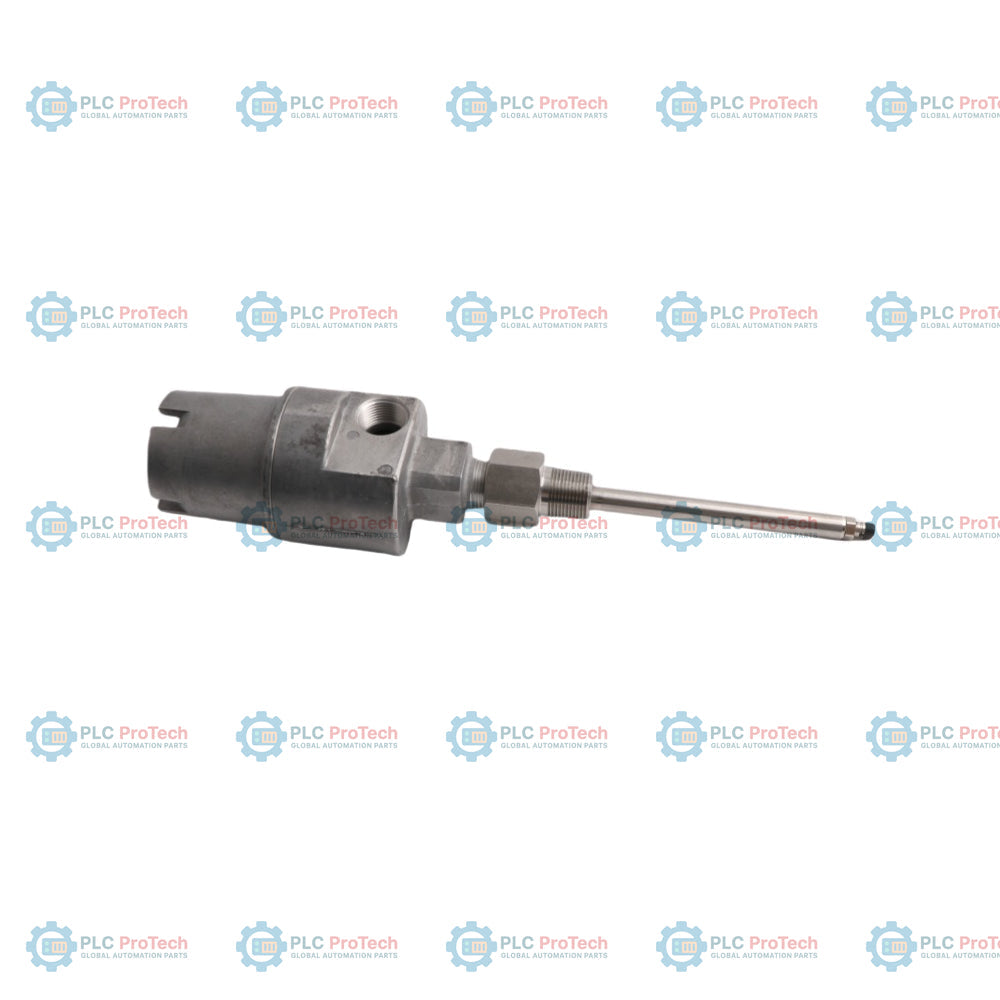

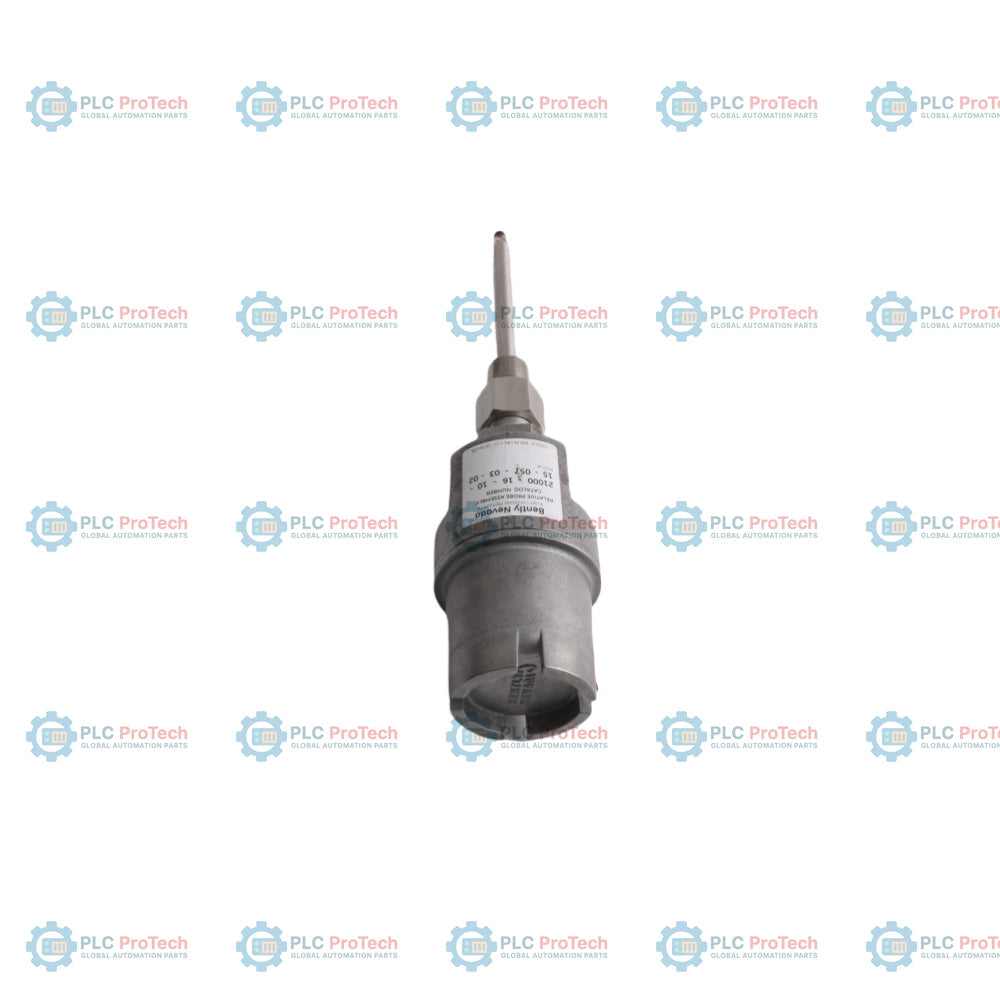

Bently Nevada 21000-16-10-15-071-03-02 21000 Serisi Yakınlık Probu Muhafaza Montajı

Açıklama

Ağır hizmet tipi döner makinelerde yakınlık sensörlerinin fiziksel olarak korunması ve hassas hizalanması, güvenilir titreşim ve konum ölçümleri sağlamak için kritik öneme sahiptir. Bently Nevada 21000-16-10-15-071-03-02, hassas transdüser bileşenlerini mekanik darbelerden, proses sıvılarından ve zorlu çevre koşullarından korumak üzere özel olarak tasarlanmış, sağlam ve kubbe tipi bir yakınlık probu gövde grubudur. Yüksek dayanımlı malzemeden üretilen bu gövde, bakım personelinin grubu sökmeden veya makinenin iç kısmını açığa çıkarmadan prob penetrasyon derinliğini ve aralığını dışarıdan ayarlamasına olanak tanıyarak kurulumu kolaylaştırır.

Bu gövde grubu genellikle Bently Nevada 3300 ve 3300 XL yakınlık transdüseri sistemleriyle birlikte kullanılır. Çok noktalı yapılandırma seçenekleri, mevcut makine gövdeleri, kanallar ve bağlantı kutularıyla sorunsuz entegrasyon sağlar. Parça numarasıyla belirtilen modüler yapılandırma 21000-16-10-15-071-03-02 parça numarası; prob diş boyutu, penetrasyon derinliği, elektrik kanalı bağlantı parçası, gövde montaj dişi ve patlamaya dayanıklı/çevresel sınıflandırmalar için belirli parametreleri tanımlar.

Özellikler

• Yakınlık probları için çevresel kirleticilere ve mekanik tehlikelere karşı sağlam bir fiziksel koruma sağlar.
• İç makine bileşenlerini açığa çıkarmadan probun harici olarak ayarlanmasını ve konumlandırılmasını kolaylaştırır.
• Proses basıncını ve çevresel bütünlüğü korumak için yüksek kaliteli sızdırmazlık contaları ve O-ringlerle tasarlanmıştır.
• Çok çeşitli Bently Nevada 3300 XL 8 mm ve standart yakınlık problarıyla uyumludur.
• Kıyı bölgelerinde ve yüksek nemli ortamlarda uzun süreli dayanım için korozyona dirençli alüminyum alaşımından üretilmiştir.

Uygulamalar

• Buhar ve gaz türbini titreşim izleme sistemleri.
• Santrifüj kompresörlerde radyal mil titreşimi ve eksenel itki ölçümleri.
• Endüstriyel dişli kutusu gövdesi montajları.
• Ağır hizmet tipi pompa milinin konum ve hız izleme işlemleri.
• Hidroelektrik jeneratör mili hizalaması.

Teknik Özellikler

Kurulum Kılavuzu

• Makine gövdesi montaj dişlerinin temiz olduğundan, çapaksız olduğundan ve gövde dişi spesifikasyonuyla eşleştiğinden emin olun.
• Basınca dayanıklı bağlantıları korumak için uygun bir yüksek sıcaklık diş sızdırmazlık macunu veya O-ring yağlayıcısı uygulayın.
• Doğru sensör kalibrasyonunu garanti etmek için kilit somununu son kez sıkmadan önce prob aralığı voltajını doğrulayın.
• Tehlikeli bölge sınıflandırmalarını korumak için uzatma kablolarını sertifikalı sızdırmaz veya patlamaya dayanıklı kanal sistemlerinden geçirin.
