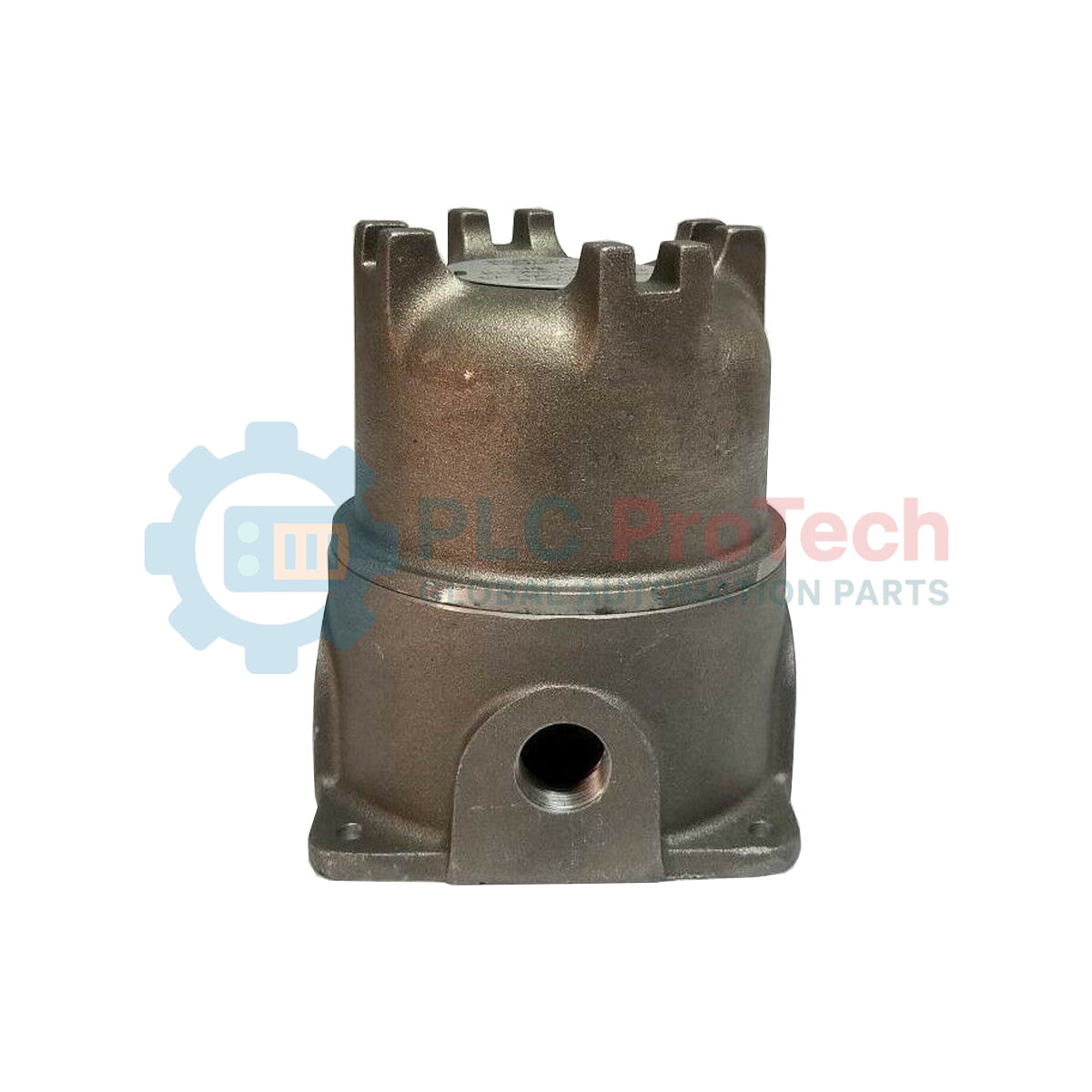

Bently Nevada 21022-12-05-035-02 Çift Eksenli Prob Muhafaza Grubu

SKU 21022-12-05-035-02

Stokta

12-month warranty
Free returns within 30 days

Üretici: Bently Nevada
Ürün No.: 21022-12-05-035-02
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: Prob Muhafaza Grupları
Ödeme: T/T, Western Union
Ağırlık: 320g
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Kritik döner makinelerin korunması için tasarlanan Bently Nevada 21022-12-05-035-02, çift yakınlık sensörü için sağlam çevresel izolasyon ve hassas mekanik hizalama sağlar. Bu özel Çift Eksenel Prob Muhafaza Grubu, zorlu endüstriyel ortamlara dayanacak şekilde tasarlanmıştır ve entegre 3300 XL 8 mm yakınlık probunu dış kalıntılara, proses nemine ve mekanik darbelere karşı koruyan dayanıklı bir muhafazaya sahiptir. Hassas 3.5 inçlik prob penetrasyonu yapılandırmasıyla yüksek hızlı türbinler, kompresörler ve pompalarda doğru titreşim, itme ve eksenel konum ölçümleri için tutarlı boşlukları korur.

Özellikler

Yüksek Kaliteli Yapı: Mükemmel yapısal bütünlük için 304 paslanmaz çelik kovanlarla eşleştirilmiş, kum döküm düşük bakır içerikli alüminyum alaşımlı bir gövdeyle üretilmiştir.
Önceden Yapılandırılmış Dönüştürücü: 0,5 metrelik (20 inç) koaksiyel kabloya ve standart konnektöre sahip bir 3300 XL 8 mm probu entegre eder.
Çift Girişli Arayüz: Sağlam kablo kanalı yönlendirmesi ve sızdırmazlık sağlamak için iki adet 3/4-14 NPT bağlantı parçası ve bunlarla eşleşen iki adet NPT tapasıyla donatılmıştır.
Endüstriyel Koruma: Petrokimya ve enerji üretim tesislerinde yaygın olan nem, yağ ve atmosferik kirleticilere karşı hassas dönüştürücü bağlantılarını korur.

Uygulamalar

Buhar ve gaz türbinlerinde eksenel yer değiştirme izleme
Santrifüj ve pistonlu kompresörlerde mil titreşimi analizi
Yüksek basınçlı kazan besleme pompaları ve endüstriyel fanlar
Ağır hizmet tipi döner makineler için koruma sistemleri

Teknik Özellikler

Parametre	Spesifikasyon Değeri
Üretici	Bently Nevada
Model Numarası	21022-12-05-035-02
Ürün Türü	Çift Eksenel Prob Muhafaza Grubu
Prob Seçeneği	3300 XL 8 mm prob (konnektörlü)
Prob Kablosu Uzunluğu	0.5 metre (20 inç)
Prob Penetrasyonu	3.5 inç
Bağlantı Parçası Seçeneği	İki adet 3/4-14 NPT bağlantı parçası; iki adet 3/4-14 NPT tapası
Gövde Malzemesi	Kum döküm alüminyum alaşım (%0,3 bakır içermez)
Kovan Malzemesi	304 Paslanmaz Çelik
Net Ağırlık	3.6 kg (7.94 lbs)
Sevkiyat Ağırlığı (Hesaplanan)	4,5 kg (9,92 lb)
Menşei Ülke	ABD

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

Bu prob muhafazası grubu, standartlaştırılmış Bently Nevada 3300 XL serisi izleme sistemleriyle tamamen uyumludur. Eski tek eksenli muhafazaları veya daha eski XL olmayan prob gruplarını değiştirirken, montaj tablası çevresindeki fiziksel açıklığın bu çift NPT portlu muhafazanın daha geniş dış ölçülerine uygun olduğundan emin olun.

Uygulama Tuzakları ve Mühendislik Notları

Düşük bakır içeren alüminyum alaşım yapı atmosferik korozyona karşı güçlü direnç sağlasa da yüksek derecede kostik yıkama ortamlarında dikkat edilmelidir. Güçlü alkali temizlik maddelerine maruz kalan makinelerde kullanılıyorsa, yüzey bozulmasını önlemek amacıyla döküm alüminyum gövdeye harici, kimyasallara dayanıklı bir kaplama uygulamayı değerlendirin.

Devreye Alma ve Kablolama İpuçları

Önceden takılmış 0,5 metrelik koaksiyel kablo, 3/4-14 NPT portları kullanılarak doğrudan ikincil koruyucu kanalın içine yönlendirilmelidir. Sinyal parazitini veya yalıtımda mekanik aşınmayı önlemek için, son muhafaza kapatma işlemi sırasında kablonun sıkışmadığından veya minimum statik bükülme yarıçapını aşacak şekilde bükülmediğinden emin olun.

Kurulum Talimatları

KRİTİK UYARI:

Kurulumdan önce tüm makineleri izole edin, kilitleyin ve etiketleyin. Makinenin iç basıncının tamamen tahliye edildiğini ve mil dönüşünün fiziksel olarak kilitlendiğini doğrulayın. Prob muhafazasını yerleştirmeden önce makinenin güvenliğini sağlamamak, yıkıcı mekanik arızaya veya ciddi fiziksel yaralanmaya neden olabilir.

1

Nüfuz Derinliğini Doğrulayın: 3,5 inçlik prob nüfuzunun makinenizin özel geometrisi ve hedef mil açıklığı için doğru olduğunu doğrulamak üzere montaj portu ölçüsünü alın.

2

Dişli ve Sızdırmazlık Bağlantı Parçaları: Çevresel sızdırmazlığı korumak ve muhafazaya nem girmesini önlemek için 3/4-14 NPT bağlantılarına uygun diş sızdırmazlık malzemesi uygulayın.

3

Güvenli Muhafaza: 304 paslanmaz çelik kovan üzerindeki dengesiz yüklemeyi önlemek için cıvatalama işlemi eşit şekilde tamamlanmalıdır. Son sıkma işleminden önce contaların düzgün oturduğunu kontrol edin.

FAQ

Bu muhafaza düzeneğine hangi sensör modeli entegre edilmiştir?

Bu düzenek, 0,5 metre (20 inç) kablo uzunluğuna sahip, önceden yapılandırılmış bir 3300 XL 8 mm yaklaşım probuyla birlikte tedarik edilir.

Gövdenin ve kovanların yapısal malzeme bileşimi nedir?

Ana gövde, yüzde 0,3'ten az bakır içeren kum dökümü alüminyum alaşımından yapılmıştır; kılavuz kovanlar ise dayanıklı 304 paslanmaz çelikten üretilmiştir.

Ünitedeki elektrik kanalı bağlantılarının boyutları nedir?

Muhafazada iki adet 3/4-14 NPT bağlantı dişi bulunur ve kullanılmayan portları kapatmak için iki adet uygun 3/4-14 NPT tapa ile birlikte tedarik edilir.

Bu prob muhafazası düzeneğinin fiziksel ağırlığı nedir?

Muhafazanın net ağırlığı yaklaşık 3,6 kilogramdır (7,94 pound); hesaplanan toplam sevkiyat ağırlığı ise 4,5 kilogramdır (9,92 pound).
