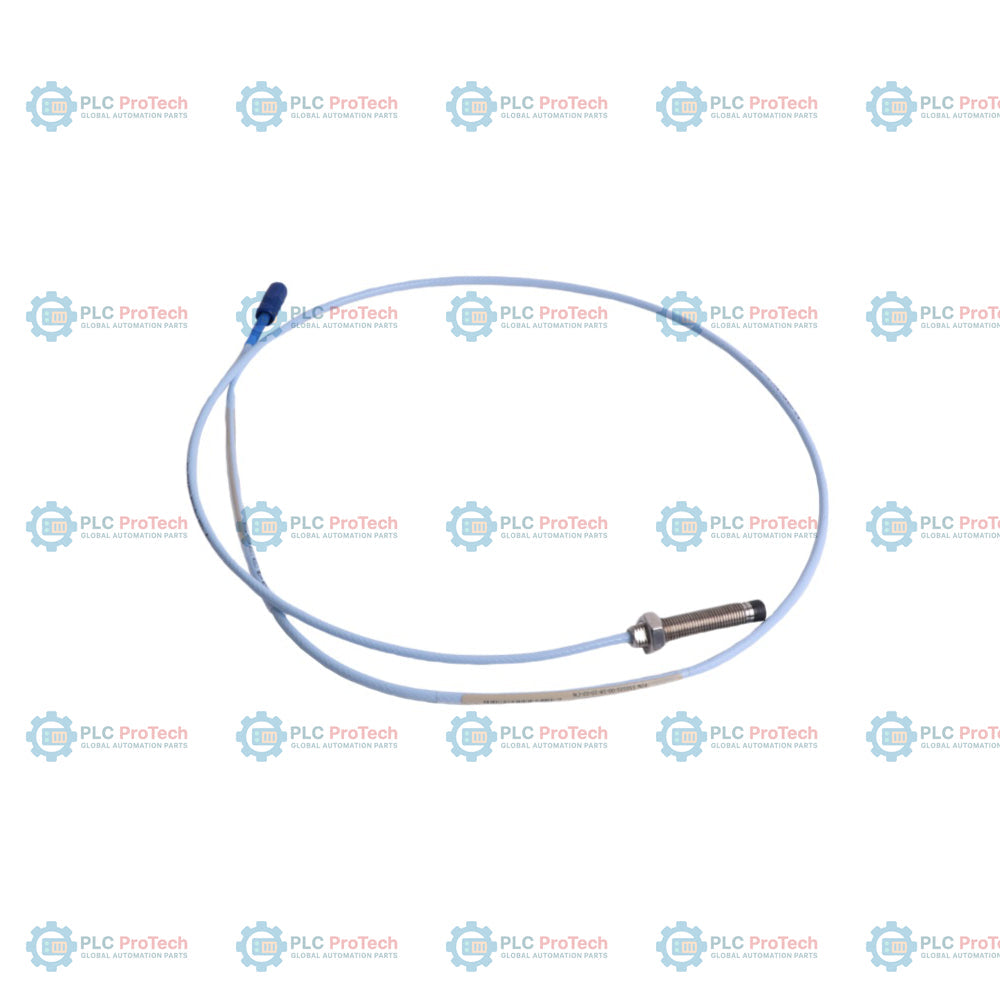

Bently Nevada 330101-00-18-10-12-00 3300 XL 8 mm Yakınlık Probu

Açıklama

Bently Nevada 330101-00-18-10-12-00, 3300 XL 8 mm Yakınlık Dönüştürücü Sistemine ait zırhsız bir 8 mm yakınlık probudur. Bu özel yapılandırma, 0.0 inçlik dişsiz uzunluğa (tamamen dişli), 1.8 inçlik toplam gövde uzunluğuna ve 1.0 metre (3.3 feet) toplam uzunluğa sahiptir. Minyatür koaksiyel ClickLoc konektörle donatılmıştır ve kablo uzunluğu boyunca güçlü yağ ve nem sızdırmazlığı sağlayarak akışkan geçişini önleyen özel FluidLoc kabloyla (Seçenek 12) tasarlanmıştır. Bu varyant, tehlikeli bölge kurum onayları olmadan (Seçenek 00) sipariş edilir ve tehlikesiz ağır sanayi makine uygulamaları için özel, uygun maliyetli bir çözüm sunar.

Girdap akımı ölçümünün fiziksel ilkesini kullanan prob, statik (mil konumu) ve dinamik (mil titreşimi) yer değiştirmeyi sürekli ve temassız olarak ölçer. Buhar türbinleri, gaz türbinleri, kompresörler ve büyük pompalar gibi yüksek hızlı dönen makinelerde radyal titreşimi, eksenel konumu ve keyphasor referans girişlerini izlemek için idealdir; kritik makine koruması sağlar ve maliyetli plansız duruşları önler.

Özellikler

• Standart yüksek çözünürlüklü girdap akımlı yer değiştirme ölçümü için 8 mm uç çapına sahiptir
• Kablonun iç damarlarından yağ, nem veya gaz sızıntısını önleyen FluidLoc kablo (Seçenek 12) ile özel olarak tasarlanmıştır
• Zırhsız 3/8-24 UNF diş tasarımı kullanan, dişsiz uzunluğu 0.0 inç ve toplam gövde uzunluğu 1.8 inç olan tamamen dişli gövde
• Düşük zayıflamalı sinyal iletimi için minyatür altın kaplamalı ClickLoc koaksiyel konektörle donatılmıştır
• Kritik dönen makinelerde güvenilir, temassız titreşim ve mil konumu ölçümleri sağlar
• Viton O-ring kullanılarak prob ucu ile gövde arasında sızdırmaz diferansiyel basınç bariyeri

Uygulamalar

Bently Nevada 330101-00-18-10-12-00, dönen makine millerinin izlenmesinin gerekli olduğu ve kablolardan akışkan sızıntısının önlenmesi gereken ağır sanayi ortamlarında kullanılır. Tipik uygulamalar şunlardır:

• Buhar türbini ve gaz türbini mili titreşimi izleme ve eksenel yer değiştirme takibi
• Kompresör ve yüksek basınçlı pompa rotorunun yer değiştirme ölçümü
• Enerji santrallerinde ve petrokimya tesislerinde akışkan filmli yatak performansı izleme
• Yağ sisi veya soğutma sıvılarının bulunduğu ve standart kablolar boyunca ilerleyebildiği endüstriyel makineler
• Tehlikeli alan sertifikalarının gerekli olmadığı genel amaçlı döner makine koruma sistemleri

Sipariş Bilgileri

Teknik Özellikler

Kurulum Kılavuzu

Bently Nevada 330101-00-18-10-12-00 yakınlık probunu kurarken yüksek ölçüm doğruluğu ve uzun süreli güvenilirlik sağlamak için aşağıdaki mühendislik önerilerini izleyin:

• Probı, sistem kalibrasyonu sırasında belirtilen uygun prob aralığıyla (200 mV/mil sistem için genellikle yaklaşık 1.27 mm veya 50 mil) AISI 4140 çelik hedefe karşı monte edin.
• Kurulum sırasında sıkışmayı önlemek için prob gövdesi diş angajmanının 0.563 inç'i (14.3 mm) aşmadığından emin olun.
• Prob kablosunu her zaman uygun ekranlama ve mekanik koruyucu kanallar kullanarak yönlendirin ve yerel titreşim izleme kurulum standartlarına uygun şekilde monitör ucunda doğru biçimde topraklayın.
• Aşırı soğuk, sızdırmazlık bütünlüğünün kaybolmasına neden olabileceğinden, probun basınç sızdırmaz Viton O-ring'ini -34 degC (-30 degF) altındaki sıcaklıklara maruz bırakmayın.
