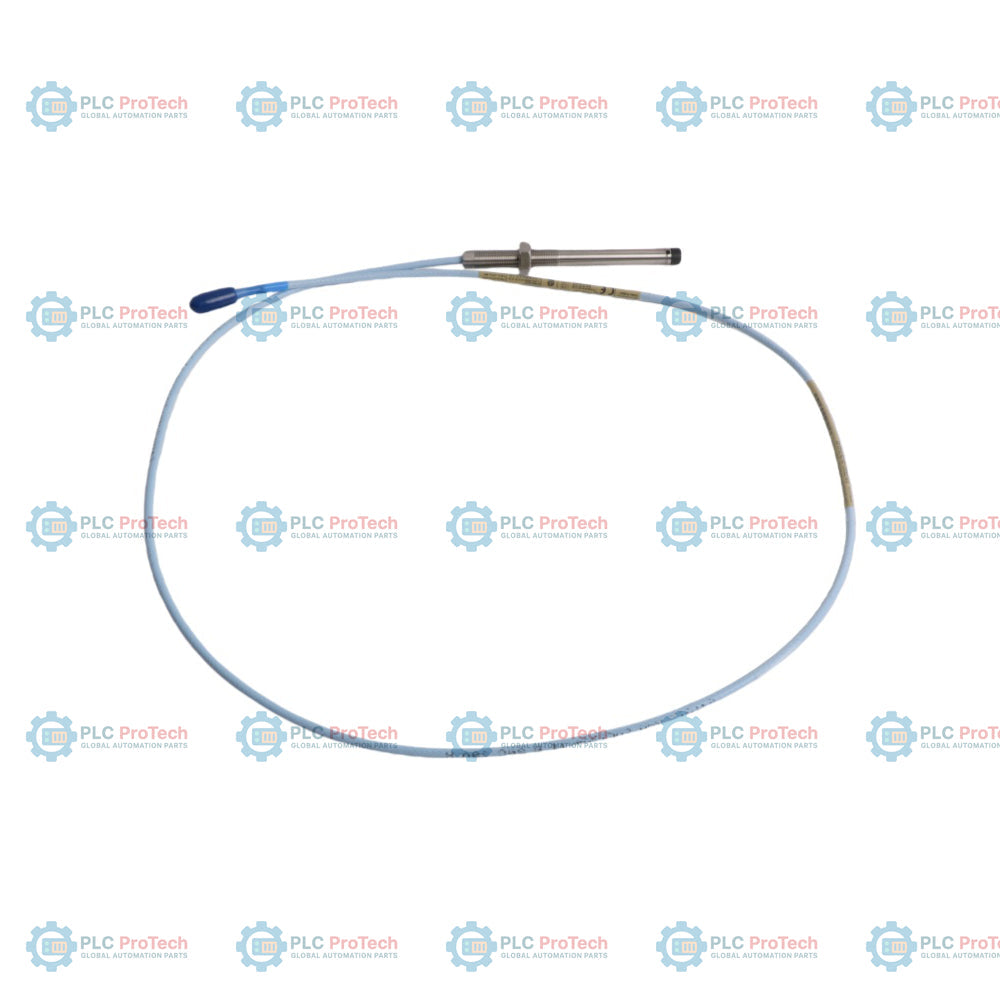

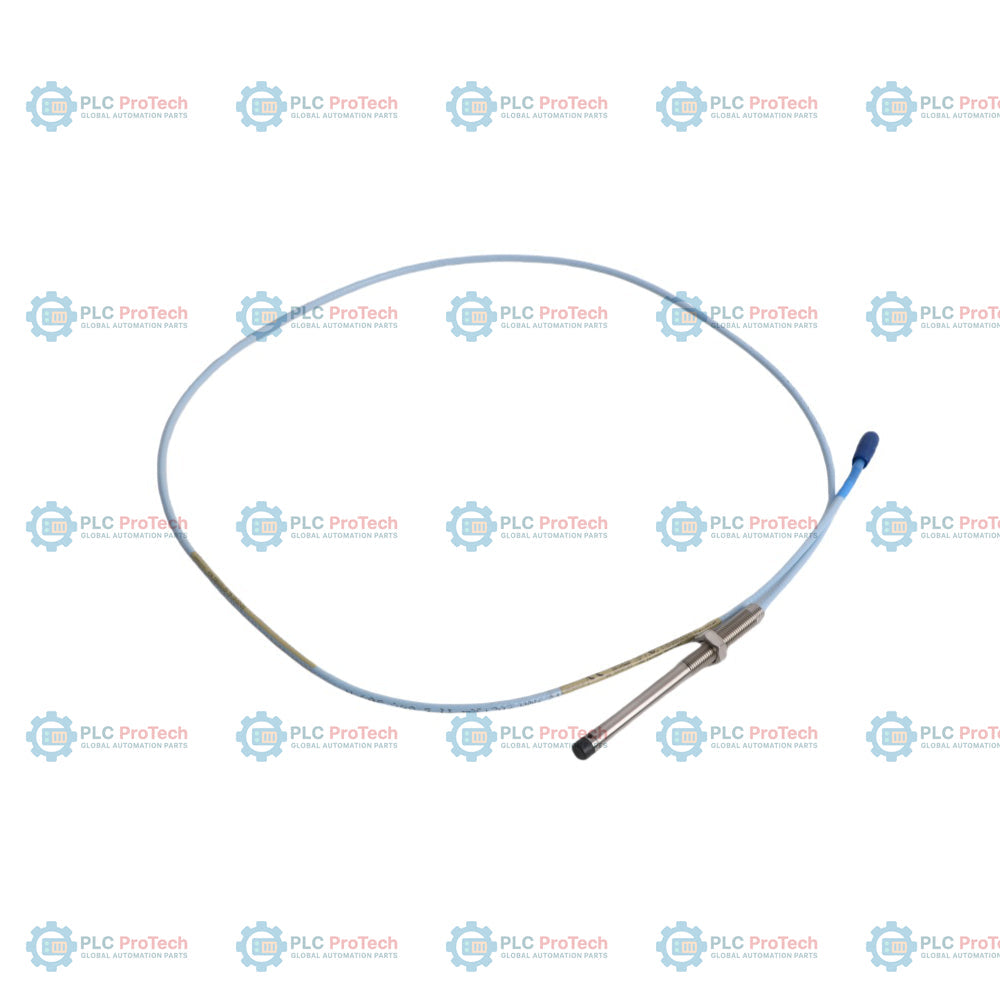

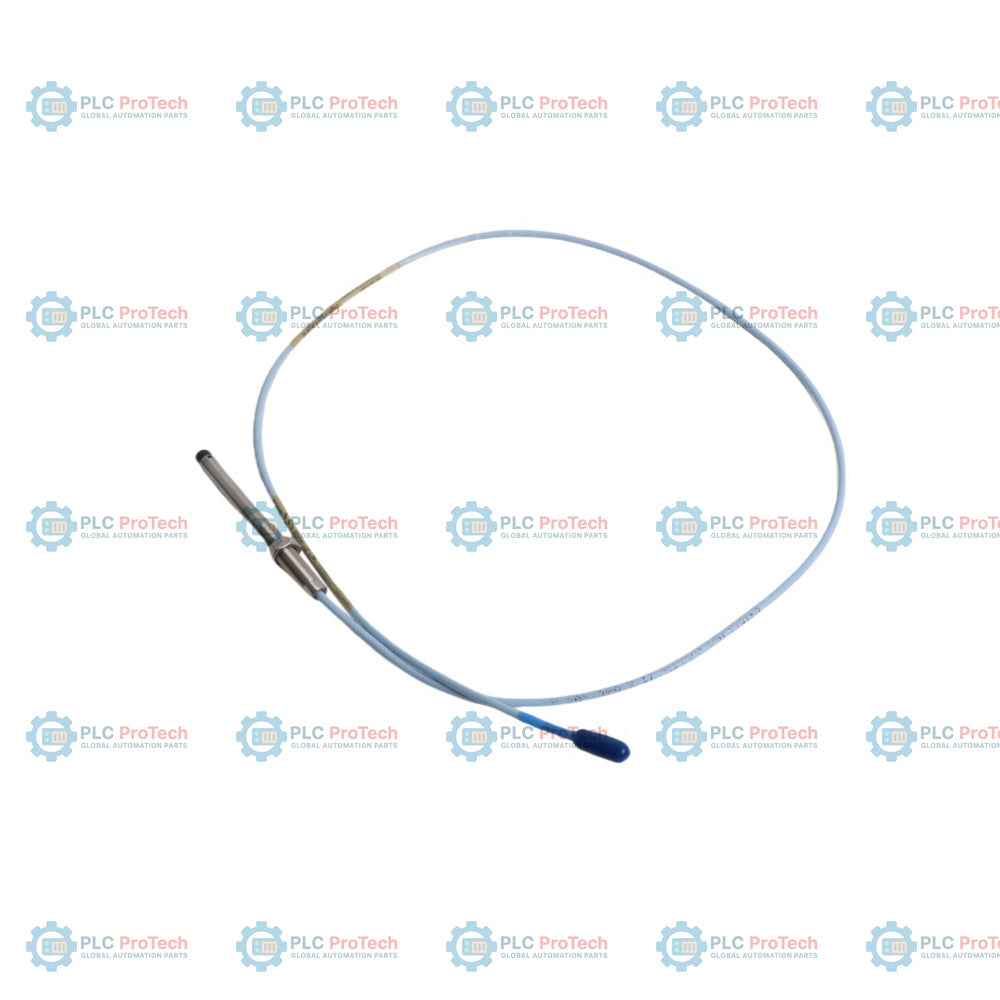

Bently Nevada 330101-25-44-10-02-05 3300 XL 8 mm Yakınlık Probu

SKU 330101-25-44-10-02-05

Stokta

12-month warranty
Free returns within 30 days

Üretici: Bently Nevada
Ürün No.: 330101-25-44-10-02-05
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: 3300 XL 8 mm Yakınlık Probu
Barkod: 8537101190
Ödeme: T/T, Western Union
Ağırlık: 140g
Boyutlar: 45 mm x 95 mm x 95 mm (Y x W x D)
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Bu özel Bently Nevada 330101-25-44-10-02-05 3300 XL 8 mm Yakınlık Probu konfigürasyonu, 4,4 inç toplam gövde uzunluğu üzerinde 2,5 inçlik dişsiz bir bölüme ve 3/8-24 UNF dişlere sahiptir; zırh koruması bulunmaz. Minyatür koaksiyel ClickLoc konnektörle sonlandırılmış 1,0 metrelik (3,3 fit) standart kabloyla donatılmıştır ve tehlikeli ortamlar için CSA, ATEX ve IECEx kurum onaylarıyla tam olarak sertifikalandırılmıştır. 3300 XL 8 mm Yakınlık Transdüser Sisteminin kritik bir bileşeni olarak çalışan bu temassız girdap akımı sensörü, kritik döner makinelerin korunması için yüksek hassasiyetli mil yer değiştirmesi ve titreşim ölçümleri sağlar. 3300 XL uzatma kabloları ve 330180 serisi Proximitor sensörleriyle sorunsuz biçimde eşleşerek 3500 izleme rafları ve diğer endüstriyel türbin koruma sistemlerinde güvenilir makine tanılaması sunar.

Özellikler

Doğrudan montaj uygulamaları için koruyucu zırh içermeyen standart 3/8-24 UNF dişli prob gövdesi.
2,5 inç dişsiz uzunluk ile 4,4 inç toplam gövde uzunluğunun birleşimi.
Premium minyatür koaksiyel ClickLoc konnektörlü 1,0 metrelik (3,3 fit) entegre standart kablo.
Patlayıcı atmosfer bulunan kurulumlar için CSA, ATEX ve IECEx tehlikeli alan sertifikaları.
Sağlam temassız tasarım, minimum hedef çapraz konuşması ve mükemmel termal kararlılıkla girdap akımı yer değiştirmesini ölçer.

Uygulamalar

330101-25-44-10-02-05 probu öncelikle aşağıdakiler de dahil olmak üzere yüksek güvenilirlik gerektiren endüstriyel makine koruma ortamlarında kullanılır:

Buhar ve gaz türbini millerinde titreşim ve eksenel konum izleme.
Yüksek hızlı kompresörlerde rotor yer değiştirmesi ve radyal titreşim takibi.
Kritik endüstriyel pompalarda yatak yağ filmi boşluğu ve yapısal hareket ölçümü.
Enerji üretimi, petrol ve gaz ve petrokimya tesislerindeki döner ekipmanların sürekli durum izlenmesi.

Sipariş Bilgileri

Seçenek / Segment	Bu SKU'daki Kod	Açıklama / Anlam
Sipariş Edilebilir Parça Numarası	330101-25-44-10-02-05	3300 XL 8 mm yakınlık probu, 3/8-24 UNF dişli, zırhsız
A - Dişsiz Uzunluk	25	2,5 inç (64 mm) dişsiz uzunluk
B - Toplam Gövde Uzunluğu	44	Toplam gövde uzunluğu 4,4 inç (112 mm)
C - Toplam Uzunluk	10	Toplam 1,0 metre (3,3 fit) kablo uzunluğu
D - Konnektör ve Kablo Seçeneği	02	Minyatür koaksiyel ClickLoc konnektör, standart kablo
E - Kurum Onayı Seçeneği	05	CSA, ATEX ve IECEx tehlikeli alan onayları

Teknik Özellikler

Üretici	Bently Nevada
Parça Numarası / Model	330101-25-44-10-02-05
Ürün Ailesi	3300 XL 8 mm Yakınlık Transdüseri Sistemi
Prob Ucu Çapı	8 mm
Diş Boyutu	3/8-24 UNF
Zırhlama Seçeneği	Zırhsız
Dişsiz Uzunluk	2.5 inç (64 mm)
Gövde Uzunluğu	4.4 inç (112 mm)
Toplam Prob Uzunluğu	1.0 metre (3.3 feet)
Konnektör Türü	Minyatür koaksiyel ClickLoc konnektörü
Kablo Türü	Standart koaksiyel kablo
Çalışma Prensibi	Girdap akımı (temassız yer değiştirme)
Prob Direnci	7.59 +/- 0.50 ohm (1.0 metrelik kablo uzunluğu için)
Çalışma Sıcaklığı (Prob)	-52 ila +177 degC (-62 ila +350 degF)
Basınç Sızdırmazlık Sınıfı	Uç ile gövde arasındaki diferansiyel basıncı sızdırmaz şekilde kapatmak üzere tasarlanmıştır
Boyutlar	45 mm x 95 mm x 95 mm (Y x G x D)
Ağırlık	0.14 kg

Kurulum Kılavuzu

Transdüser sisteminin optimum ölçüm doğruluğunu ve uzun ömürlülüğünü sağlamak için aşağıdaki genel kurulum önerilerini izleyin:

Prob Aralığı Kalibrasyonu: Probu, ilgili 3300 XL Proximitor sensörünün kalibrasyon eğrilerinin gerektirdiği hassas mekanik aralıkla (genellikle 1.27 mm veya 50 mil) monte edin.
Kablo Yönlendirme: 1.0 metrelik entegre prob kablosunu fiziksel hasara karşı koruyun ve uygun bir kablo kanalı kullanarak yönlendirin. Prob-uzatma kablosu bağlantısının mekanik olarak sabitlendiğinden ve makine toprağından yalıtıldığından emin olun.
Topraklama: Kalkanı monitör rafında veya bariyer panelinde topraklayarak Bently Nevada sistem kablolama uygulamalarını (ör. tehlikeli alan kurulumları için 141092 çizimi) izleyin. Kablo kalkanını her iki uçtan topraklamayın.
Diş Kavraması: Sıkışmayı veya prob muhafazasında mekanik hasarı önlemek için standart diş kavrama kurallarının (3/8-24 UNF dişleri için maksimum 0.563 inç) aşılmasından kaçının.

Uygunluk ve Sertifikalar

Bu özel prob yapılandırması, 05 seçeneğiyle sertifikalandırılmış olup güvenlik ve çevresel performans açısından sıkı uluslararası standartları karşılar:

CSA: Sınıf I, Bölüm 1 ve 2, A, B, C, D Grupları; Sınıf II, E, F, G Grupları; Sınıf III için sertifikalıdır.
ATEX/IECEx: Onaylı kablo bağlantı şemalarına göre monte edildiğinde Bölge 0 (Ex ia IIC T5...T1 Ga) ve Bölge 2 (Ex nA/ec IIC T5...T1 Gc) için sertifikalıdır.
CE İşareti: Endüstriyel makineler ve EMC için geçerli Avrupa Birliği direktiflerine tamamen uygundur.

FAQ

Bu prob üzerindeki dişsiz ve kasa uzunluğu yapılandırması 25-44 neyi ifade eder?

25-44 yapılandırma kodu, 2,5 inç dişsiz uzunluğu ve toplam 4,4 inç kasa uzunluğunu ifade eder. Bu özel yapılandırma, dişlerin makine muhafazasına düzgün şekilde geçmesini sağlarken derin montaj mesafelerine uyacak şekilde tasarlanmıştır.

330101 probunun standart ve zırhlı seçenekleri arasındaki fark nedir?

Bu 330101 probu yapılandırması zırhsızdır (zırh içermez); bu da paslanmaz çelik dış korumaya sahip zırhlı sürüme (model 330102) kıyasla probu daha hafif ve dar kanallardan geçirmeyi daha kolay hale getirir.

Bu 1,0 metrelik probla hangi uzatma kablosu ve Proximitor sensörü kullanılmalıdır?

Bu 1,0 metrelik (3,3 fit) prob, toplam sistem uzunluğunun 5,0 metre veya 9,0 metre olmasını sağlamak için uyumlu bir 3300 XL uzatma kablosu ve Proximitor sensörüyle eşleştirilmelidir. Sistem uzunluğundaki uyumsuzluk, önemli ölçüm kalibrasyon hatalarına yol açar.

Bu modeldeki seçenek 05 onayına hangi sertifikalar dahildir?

05 seçeneği onayı, tam CSA, ATEX ve IECEx sertifikalarını belirtir. Bu sayede prob, onaylı kendinden emniyetli bariyerlerden geçirildiğinde tehlikeli bölgelerde (Zone 0 ve Zone 2 dahil) güvenle kurulabilir.
