Üretici: Bently Nevada
Ürün No.: 330102-0-20-05-02-CN
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: 3300 XL 8 mm Yakınlık Probu
Ödeme: T/T, Western Union
Ağırlık: 320g
Gönderim limanı: Xiamen
Garanti: 12 ay

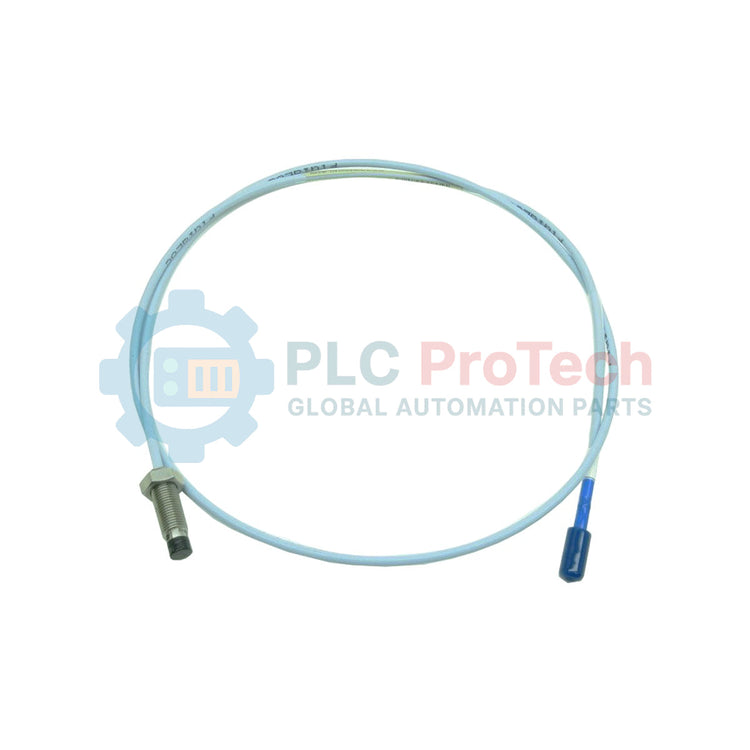

Ağır döner makineler için kritik fiziksel yer değiştirme geri bildirimi sağlayan Bently Nevada 330102-0-20-05-02-CN, temassız mil titreşimi ve konum izleme için tasarlanmış üstün bir girdap akımı sensörüdür. Bu ünite, prob ucu ile gözlemlenen hedef arasındaki fiziksel mesafeyi yüksek doğruluklu bir elektrik sinyaline dönüştüren 3300 XL 8 mm Yakınlık Transdüseri Sistemi'nin ayrılmaz bir parçasıdır. Sağlamlaştırılmış zırh kılıfıyla donatılmış olan ürün, uçuşan döküntülere, mekanik gerilime veya aşındırıcı sıvılara maruz kalınmasının beklendiği zorlu çalışma ortamlarında gelişmiş fiziksel koruma sağlar.
| Seçenek Kodu | Yapılandırma Parametresi | Seçilen Özellik |
|---|---|---|
| 330102 | Temel Model | Zırhlı, 3300 XL 8 mm Prob, 3/8-24 UNF dişli |
| 0 | Dişsiz Uzunluk | 0 inç |
| 20 | Toplam Kasa Uzunluğu | 2,0 inç |
| 05 | Toplam Uzunluk | 0,5 metre (1,6 fit) |
| 02 | Konnektör ve Kablo Tipi | Minyatür koaksiyel ClickLoc konnektör, standart kablo |
| CN | Kuruluş Onayları | Ülkeye özgü bölgesel onaylar (Çin/Asya-Pasifik) |
| Parametre | Teknik Değer |
|---|---|
| Prob Ucu Malzemesi | Polifenilen sülfür (PPS) |
| Prob Çapı | 8 mm nominal |
| Diş Boyutu | 3/8-24 UNF-2A |
| Nominal Ölçek Faktörü | 3300 XL Proximitor ile birlikte kullanıldığında 7,87 V/mm (200 mV/mil) |
| Çalışma Sıcaklığı Aralığı | -51 ila +177 Santigrat (-60 ila +351 Fahrenheit) |
| Önerilen Boşluk Gerilimi | -10 VDC nominal (yaklaşık 1,27 mm boşluk) |
| Lineer Aralık | Uçtan yaklaşık 0,25 mm mesafeden başlayan 2,0 mm (80 mil) |
| Konnektör Sistemi | Altın kaplamalı pirinç kontaklara sahip ClickLoc koaksiyel konnektör |
| Zırh Kılıfı | Esnek paslanmaz çelik (SST) kaplama |
| Üretici | Bently Nevada (Baker Hughes) |
| Menşei Ülke | Amerika Birleşik Devletleri (ABD) |
| Sevkiyat Ağırlığı (Hesaplanan) | 2,0 kg (koruyucu perakende ambalajı ve ağır hizmet tipi zırh dahil) |
Saha mühendisliği kayıtları ve devreye alma tanılamalarına göre yakınlık transdüseri sistemlerinin uygulanması, fiziksel ve elektriksel montaj sınırlarına tam olarak uyulmasını gerektirir.
Bu 3300 XL 8 mm prob, 3300 serisi yakınlık izleme sistemleriyle tamamen geriye dönük uyumludur. Ancak kullanıcılar, tüm sistem uzunluğunun Proximitor kalibrasyonuyla eşleştiğinden emin olmalıdır; 5,0 metre için yapılandırılmış bir sistemde 0,5 metrelik probların 9,0 metrelik uzatma kablolarıyla birlikte kullanılması aşırı kalibrasyon kaymasına neden olur. Zırhsız eşdeğerler için temel seri 330101'e bakın.
Paslanmaz çelik zırh, fiziksel korumayı önemli ölçüde artırır; ancak kablo güzergâhı için izin verilen minimum bükülme yarıçapını da artırır. Zırhlı kabloyu 25 mm bükülme yarıçapının ötesinde zorlamak, koaksiyel bakır çekirdekte iç mikro çatlaklara neden olarak kesintili sinyal gürültüsü oluşturabilir. EMI çapraz etkileşimini ortadan kaldırmak için prob kablosunu yüksek gerilimli motor besleme hatlarından ayrı tutun.
Son mekanik kontra somunu sıkma işleminden önce Proximitor terminal bloğundaki prob boşluk gerilimini ölçmek için daima dijital multimetre kullanın. -10 VDC değeri, doğrusal aralığın optimum orta noktasını temsil eder. Birleştirmeden önce ClickLoc konnektör uçlarını izopropil alkolle temizleyin; altın kontaklardaki toz veya gres, temas direncini artırabilir ve hatalı yüksek frekanslı titreşim artefaktlarına yol açabilir.
KRİTİK UYARI
Probu takmadan önce hedef makineyi izole edin ve kilitleyip etiketleyin. Fiziksel boşlukları ayarlamadan önce milin tamamen hareketsiz olduğundan emin olun. Aksi takdirde dönen mile anında temas gerçekleşebilir; bu da prob ucunu tamamen tahrip edebilir ve ciddi kişisel yaralanmalara neden olabilir.
Probun ucunu mil yüzeyine hafifçe temas edene kadar montaj braketine veya muhafaza manşonuna elle vidalayın. Aktif enstrümantasyon geri bildirimiyle hesaplanan yaklaşık -10 VDC boşluk gerilimi hedefine ulaşılana kadar dişi saat yönünün tersine çevirerek gevşetin.
Belirtilen gövde torkuna göre kontra somunu sıkarak montaj konumunu güvenli şekilde kilitleyin. Prob muhafazasındaki dişlerin deforme olmasını önlemek için aşırı sıkmaktan kaçının.
Zırhlı kabloyu kablo tavaları veya kablo kanalı kullanarak döşeyin. Hava geçirmez çevresel sızdırmazlığı korumak için ClickLoc bağlantısını yağa dayanıklı kendinden birleşen silikon bantla sabitleyin.
