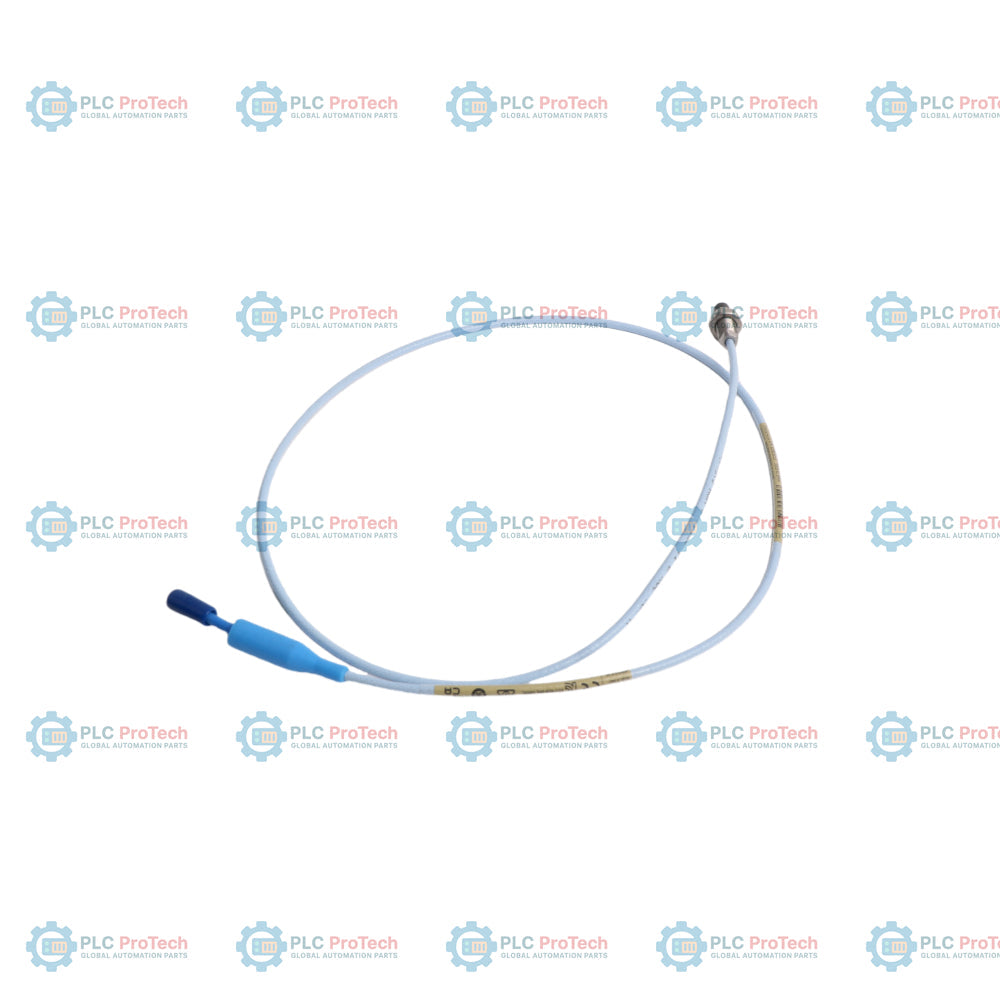

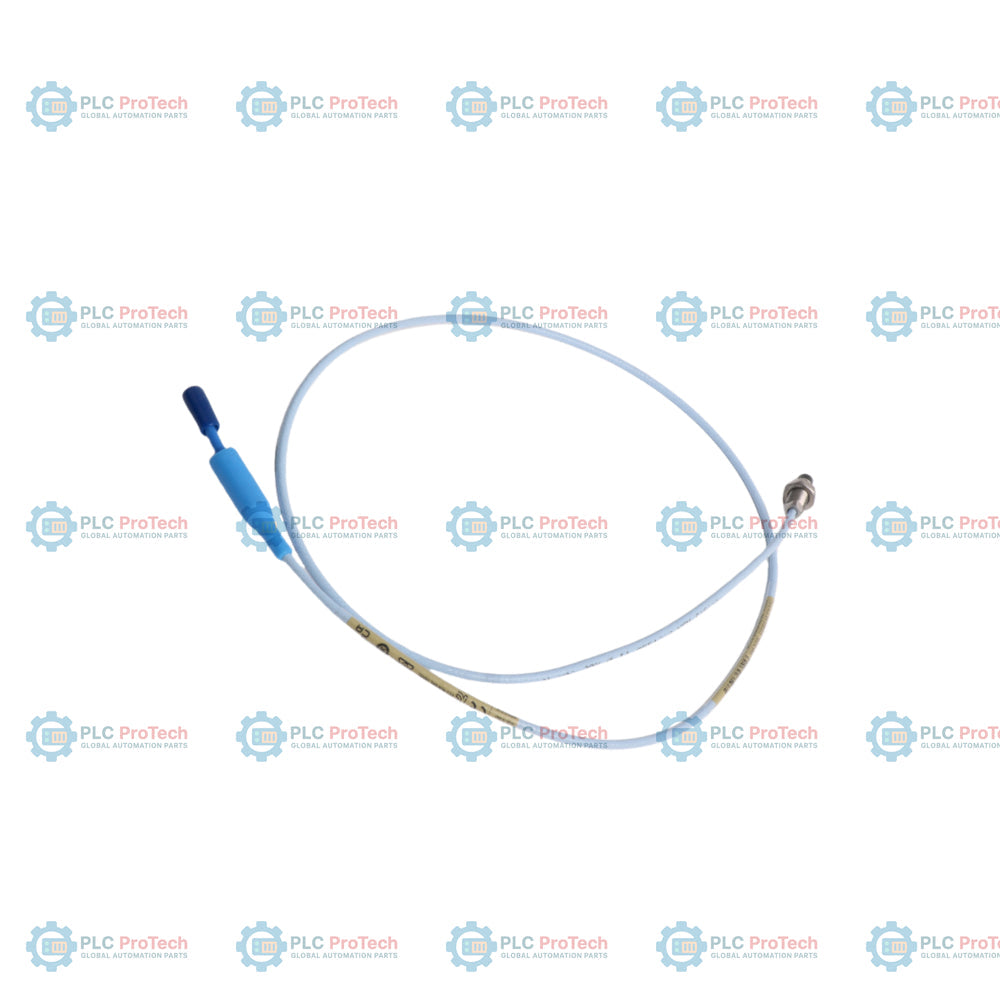

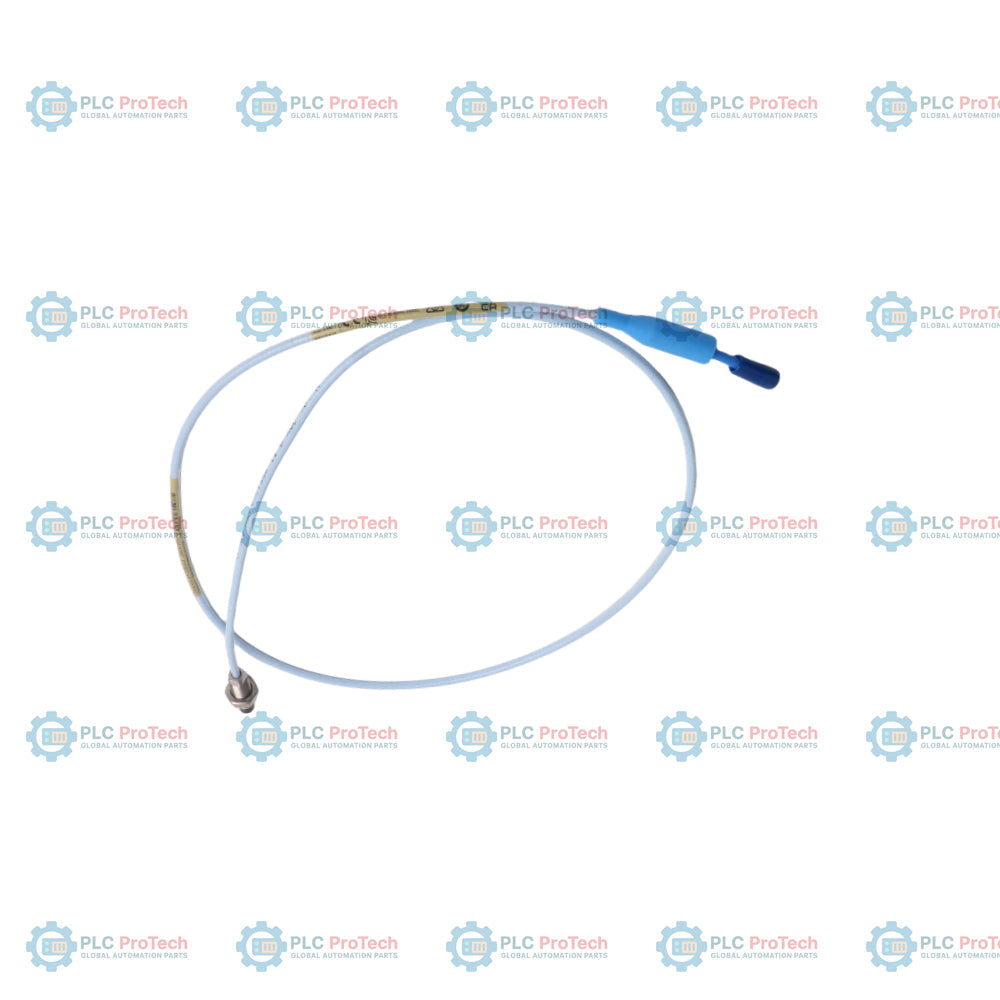

M10 x 1 metrik dişli gövdeye, 0 mm dişsiz uzunluğa (Seçenek 00) ve 30 mm gövde uzunluğuna (Seçenek 03) sahip Bently Nevada 330103-00-03-10-01-00 3300 XL 8 mm yaklaşım probu, temassız mil titreşimi ve eksenel konum ölçümü sağlar. Bu yapılandırmada, entegre konnektör koruyuculu minyatür koaksiyel ClickLoc konnektörüyle sonlandırılmış 1,0 metrelik toplam uzunlukta bir kablo (Seçenek 10) bulunur. Paslanmaz çelik koruyucu zırh olmadan tasarlanmıştır (bu yönüyle zırhlı 330104 serisinden ayrılır) ve tehlikeli alanlara yönelik kurum onayı gerektirmez (Seçenek 00).
Bu prob, eşleşen standart bir uzatma kablosu ve 3300 XL Proximitor sensörüyle birlikte kullanılan 3300 XL 8 mm Transdüser Sisteminin kritik bir bileşenidir. Girdap akımı teknolojisini kullanarak prob ucu ile bir hedef (genellikle AISI 4140 çeliği) arasındaki fiziksel mesafeyi orantılı bir gerilim sinyaline dönüştürür. Kısa 1,0 metrelik kablo uzunluğu sayesinde bu prob, uzatma kablosu bağlantısının prob montaj noktasına yakın olduğu kurulumlar için idealdir; böylece makine muhafazası içinde kablonun aşırı kıvrılması önlenir.
330103-00-03-10-01-00 probu, aşağıdakiler dâhil olmak üzere çeşitli endüstriyel ortamlardaki kritik döner makine koruma sistemlerinde kullanılır:
| Segment / Seçenek | Bu SKU'daki Kod | Açıklama / Anlam |
|---|---|---|
| Temel Model | 330103 | 3300 XL 8 mm Prob, M10 x 1 diş, korumasız |
| A - Dişsiz Uzunluk Seçeneği | 00 | 0 mm dişsiz uzunluk |
| B - Toplam Gövde Uzunluğu Seçeneği | 03 | 30 mm toplam gövde uzunluğu (10 mm'lik artışlar) |
| C - Toplam Uzunluk Seçeneği | 10 | 1,0 metre (3,3 fit) toplam uzunluk |
| D - Konektör ve Kablo Tipi Seçeneği | 01 | Konektör koruyuculu minyatür koaksiyel ClickLoc konektör, standart kablo |
| E - Kurum Onayı Seçeneği | 00 | Gerekli değil (Standart, tehlikeli olmayan alan yapılandırması) |
| Üretici | Bently Nevada (Baker Hughes) |
| Parça Numarası | 330103-00-03-10-01-00 |
| Ürün Serisi | 3300 XL 8 mm Yakınlık Transdüseri Sistemi |
| Diş Boyutu | M10 x 1 metrik diş |
| Dişsiz Uzunluk (A) | 0 mm (0,0 inç) |
| Toplam Gövde Uzunluğu (B) | 30 mm (1,18 inç) |
| Toplam Kablo Uzunluğu (C) | 1,0 metre (3,3 fit) |
| Konektör Tipi (D) | Minyatür erkek koaksiyel ClickLoc konektör |
| Konektör Koruyucu | Evet (Seçenek 01, önceden takılmış) |
| Kablo Malzemesi | 75 ohm triaxial FEP yalıtımlı prob kablosu |
| Doğrusal Aralık | 2,0 mm (80 mil), tipik olarak 0,25 ila 2,25 mm (10 ila 90 mil) |
| Ortalama Ölçek Faktörü (ASF) | Standart sistem bileşenleriyle eşleştirildiğinde nominal 7,87 V/mm (200 mV/mil) |
| Prob Ucu Malzemesi | Polifenilen sülfür (PPS) |
| Prob Gövdesi Malzemesi | AISI 303 veya 304 Paslanmaz Çelik (SST) |
| Çalışma Sıcaklığı | -52 ila +177 dereceC (-62 ila +350 dereceF) |
| Nominal DC Direnci | 7,59 +/- 0,50 ohm (merkez ve dış iletkenler arasında) |
| Önerilen Gövde Torku | Önerilen 7,5 N-m (66 in-lbf); maksimum 22,6 N-m (200 in-lbf) |
| Minimum Bükülme Yarıçapı | 25,4 mm (1,0 inç) |
| Boyutlar | 10 mm x 10 mm x 1030 mm (Y x G x D) |
| Ağırlık | 0,10 kg |
Prob, yüksek frekanslı ölçüm uyarımı ve sinyal iletimi için eşleşen uzatma kablosuna koaksiyel bir sinyal döngüsü kullanır.
| Konektör Bölümü | Elektriksel Arayüz İşlevi |
|---|---|
| Merkez İletken | Sinyal Çıkışı (Yüksek potansiyel / modüle edilmiş RF uyarımı) |
| Dış Ekran | Sinyal Ortak Ucu (Dönüş / ekranlama toprağı) |
Fiziksel ve performansla ilgili bozulmaları önlemek için doğru mekanik montaj ve bağlantı uygulamalarını sağlayın:
Bu genel amaçlı yapılandırma, patlayıcı veya tehlikeli ortamlar için sınıflandırılmamıştır:
