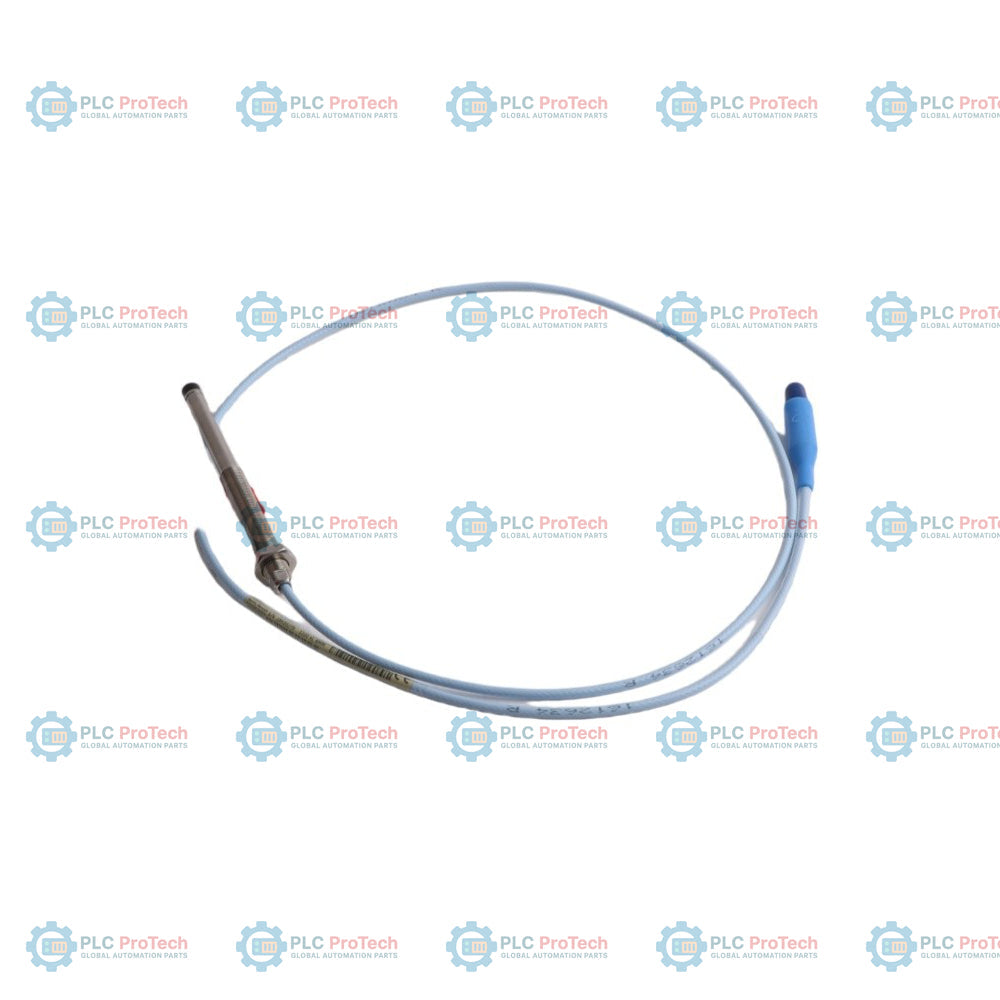

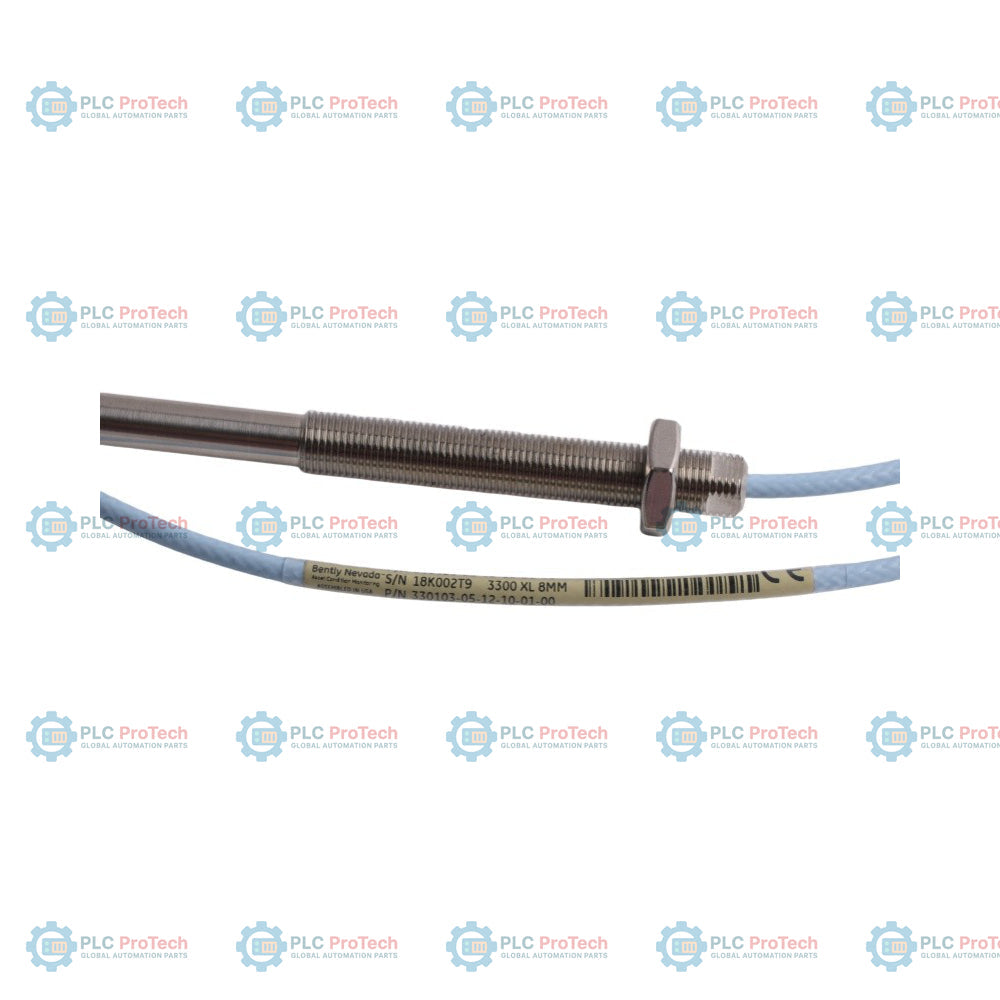

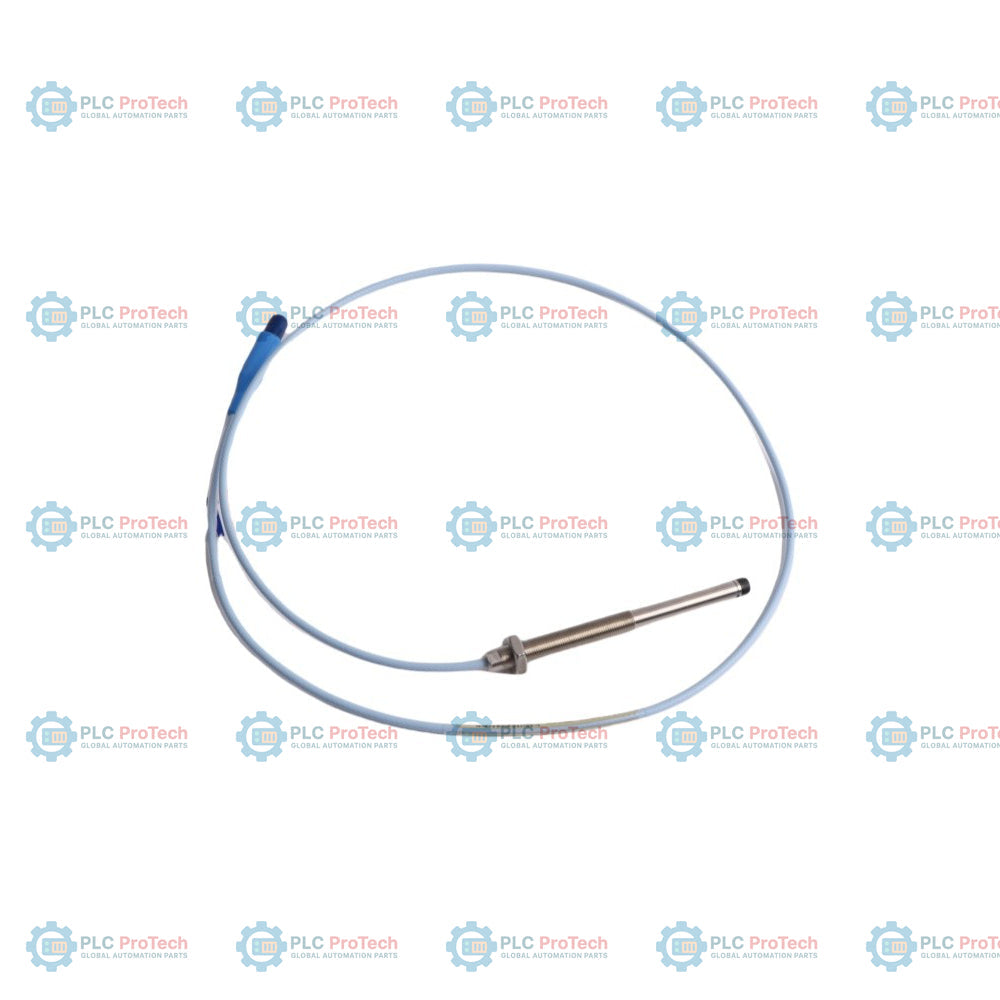

Seçenek 05 (50 mm dişsiz uzunluk) ve Seçenek 12 (120 mm toplam gövde uzunluğu), bu zırhsız, metrik dişli 3300 XL 8 mm yakınlık probu yapılandırmasını belirtir — 330103-05-12-10-01-00. Bu temassız girdap akımı sensörü, Bently Nevada 3300 XL serisine aittir ve döner makinelerde mil titreşimi, eksenel konum ve hız ölçümleri için tasarlanmıştır. Toplam uzunluğu 1,0 metre olan zırhsız standart FEP kablosuna (Seçenek 10) ve entegre konektör koruyuculu ClickLoc konektöre (Seçenek 01) sahip olduğundan bu yapılandırma, fiziksel korumanın makine gövdeleri tarafından zaten sağlandığı ve çevresel konektör izolasyonunun gerekli olduğu kurulumlar için idealdir.
05 kuruluş onayı seçeneğini kullanan varyantların aksine bu model, Seçenek 00 yapılandırmasını temsil eder; yani ATEX, IECEx veya CSA gibi tehlikeli alan sertifikalarına sahip değildir ve genel amaçlı veya tehlikesiz tesis alanları için uygun maliyetli bir seçenektir. M10 x 1 metrik dişi, diş adaptörlerine gerek kalmadan metrik dişli deliklere doğrudan montaj olanağı sağlar. Prob, uç kapsüllemesinde polifenilen sülfür (PPS) kullanır; bu da yağ açısından zengin makine gövdelerinde güçlü kimyasal direnç ve fiziksel dayanıklılık sağlar.
Başlıca aşağıdakiler dâhil olmak üzere endüstriyel döner makinelerde titreşim ve yer değiştirme izleme amacıyla kullanılır:
| Seçenek / Segment | Bu SKU'daki Kod | Anlamı / Yapılandırma |
|---|---|---|
| Sipariş Edilebilir Parça Numarası | 330103-05-12-10-01-00 | 3300 XL 8 mm Prob, M10 x 1 diş, zırhsız |
| A - Dişsiz Uzunluk Seçeneği | 05 | 50 mm dişsiz uzunluk (10 mm'lik artışlarla) |
| B - Toplam Gövde Uzunluğu Seçeneği | 12 | 120 mm toplam gövde uzunluğu (10 mm'lik artışlarla) |
| C - Toplam Uzunluk Seçeneği | 10 | 1,0 metre (3,3 fit) toplam uzunluk |
| D - Konnektör ve Kablo Tipi Seçeneği | 01 | Konnektör koruyuculu minyatür koaksiyel ClickLoc konnektörü, standart kablo |
| E - Kurum Onayı Seçeneği | 00 | Kurum onayı gerekmez |
| Parametre | Değer / Teknik Özellik |
|---|---|
| Üretici | Bently Nevada (Baker Hughes) |
| Model / Parça Numarası | 330103-05-12-10-01-00 |
| Dönüştürücü Tipi | Girdap akımlı yakınlık probu |
| Prob Ucu Çapı | 8,0 mm (0,31 inç) |
| Diş Tipi | M10 x 1 metrik diş |
| Zırh Seçeneği | Yok (zırhsız) |
| Dişsiz Uzunluk | 50 mm |
| Toplam Gövde Uzunluğu | 120 mm |
| Toplam Uzunluk | 1,0 metre (3,3 fit) |
| Kablo Tipi | 75 Ohm, FEP yalıtımlı triaxial prob kablosu |
| Konnektör Tipi | Konnektör koruyuculu minyatür erkek koaksiyel ClickLoc |
| Prob Ucu Malzemesi | Polifenilen sülfür (PPS) |
| Prob Gövdesi Malzemesi | AISI 303 veya 304 paslanmaz çelik (SST) |
| Prob DC Direnci | 7,59 +/- 0,50 Ohm (merkezi iletken ile dış iletken arasında) |
| Çalışma ve Depolama Sıcaklığı | -52 °C ila +177 °C |
| Prob Bağıl Nemi | %93 nemde 56 güne kadar Ortalama Ölçek Faktöründe (ASF) %3'ten az değişim |
| Maksimum Anma Çekme Dayanımı | Prob gövdesinden prob ucuna 330 N (75 lbf); prob ucundan konnektöre 270 N (60 lbf) |
| Minimum Kablo Bükülme Yarıçapı | 25,4 mm (1,0 inç) |
| Boyutlar | 120 mm x 10 mm x 10 mm (Y x G x D) |
| Ağırlık | 0,32 kg |
| Bileşen | Arayüz Ayrıntısı |
|---|---|
| Prob Ucu Konnektörü | Minyatür altın kaplamalı koaksiyel ClickLoc erkek konnektör |
| Konnektör Koruyucusu | Prob-uzatma kablosu arayüzünü koruyan florosilikon malzeme |
Doğru ölçümler elde etmek için metrik yakınlık probunun mekanik montajının doğru yapıldığından emin olun:
Bu özel varyant (330103-05-12-10-01-00), Seçenek 00 (kurum onayı gerektirmez) ile yapılandırılmıştır. Tehlikeli olmayan, genel amaçlı endüstriyel konumlarda kullanım için tasarlanmıştır. Tehlikeli alanlardaki uygulama gereksinimleri için -05 ile biten alternatif varyantları (ATEX, IECEx, CSA onaylı) veya -CN son ekli varyantları (NEPSI, CCC sertifikalı) seçin.
Global Express Shipping
Returns & Warranty
Üretici: Bently Nevada
Ürün No.: 330103-05-12-10-01-00
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: 3300 XL 8 mm Yakınlık Probu
Barkod: 8537101190
Ödeme: T/T, Western Union
Ağırlık: 320g
Boyutlar: 120 mm x 10 mm x 10 mm (Y x G x D)
Gönderim limanı: Xiamen
Garanti: 12 ay
