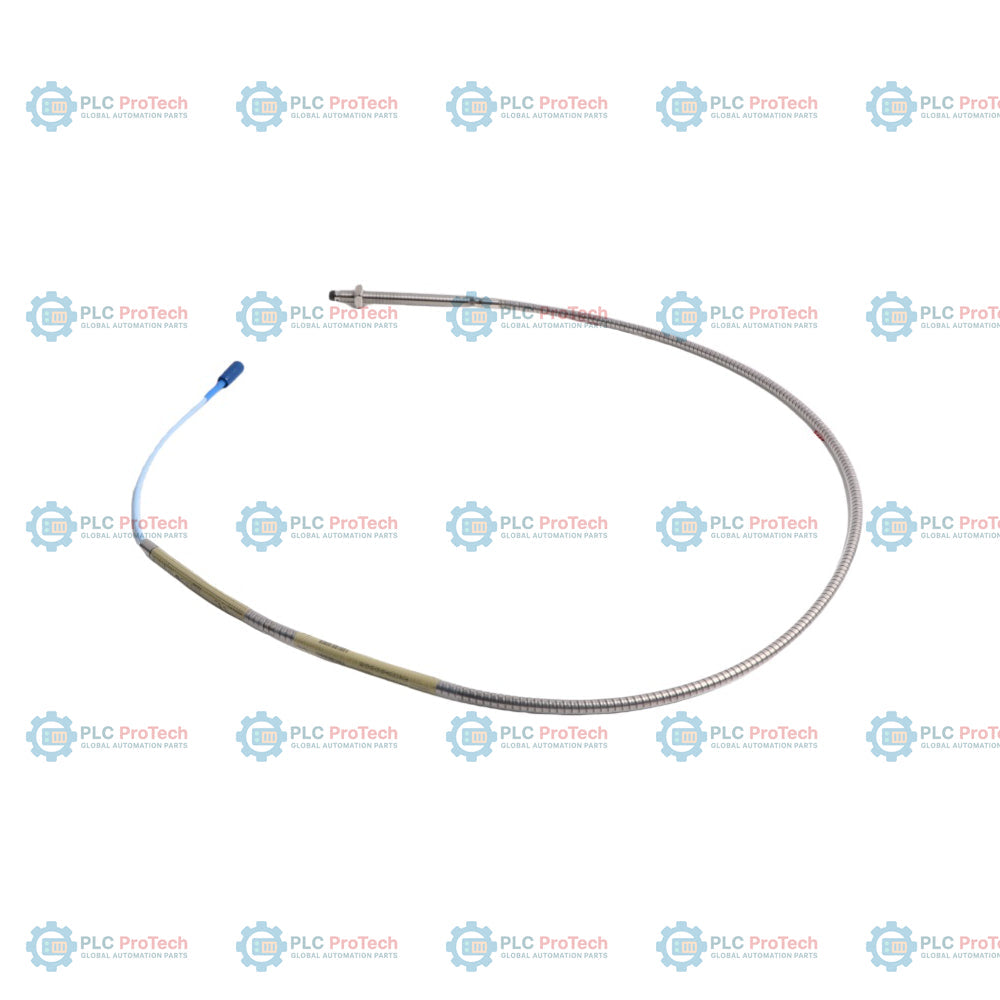

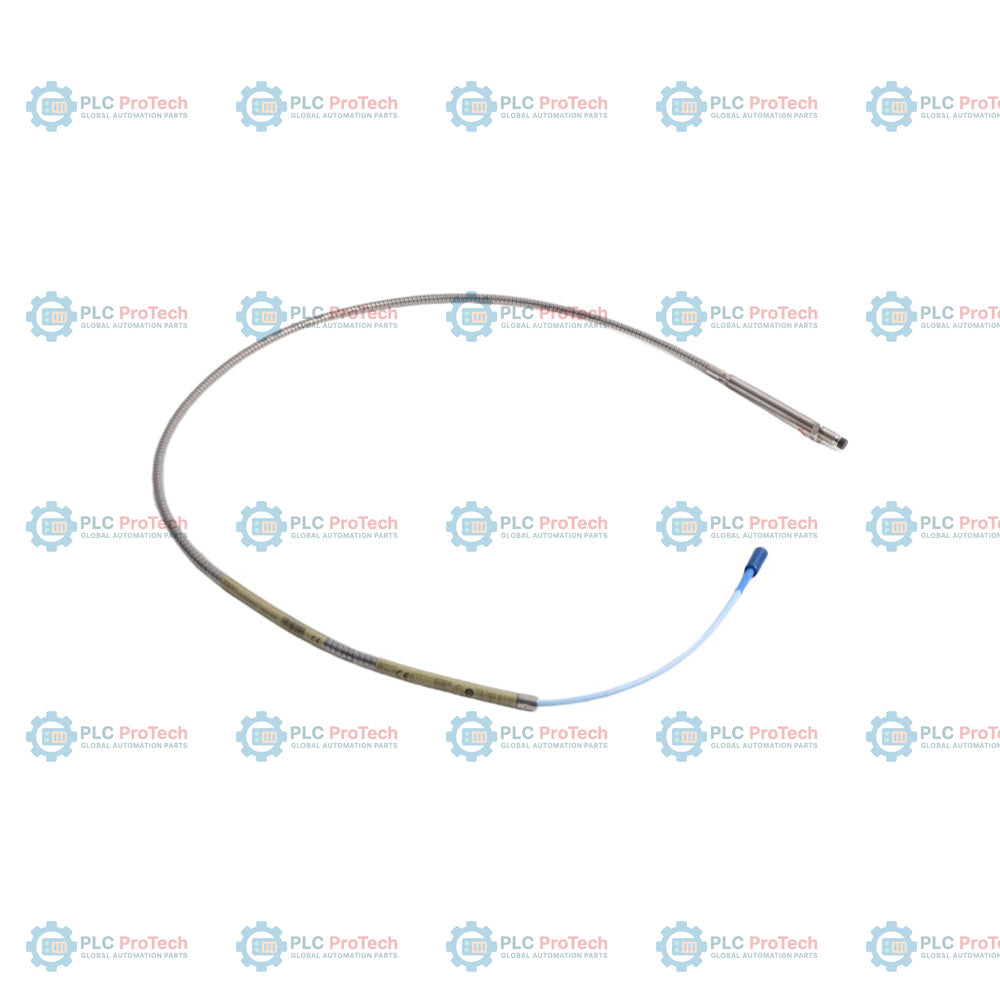

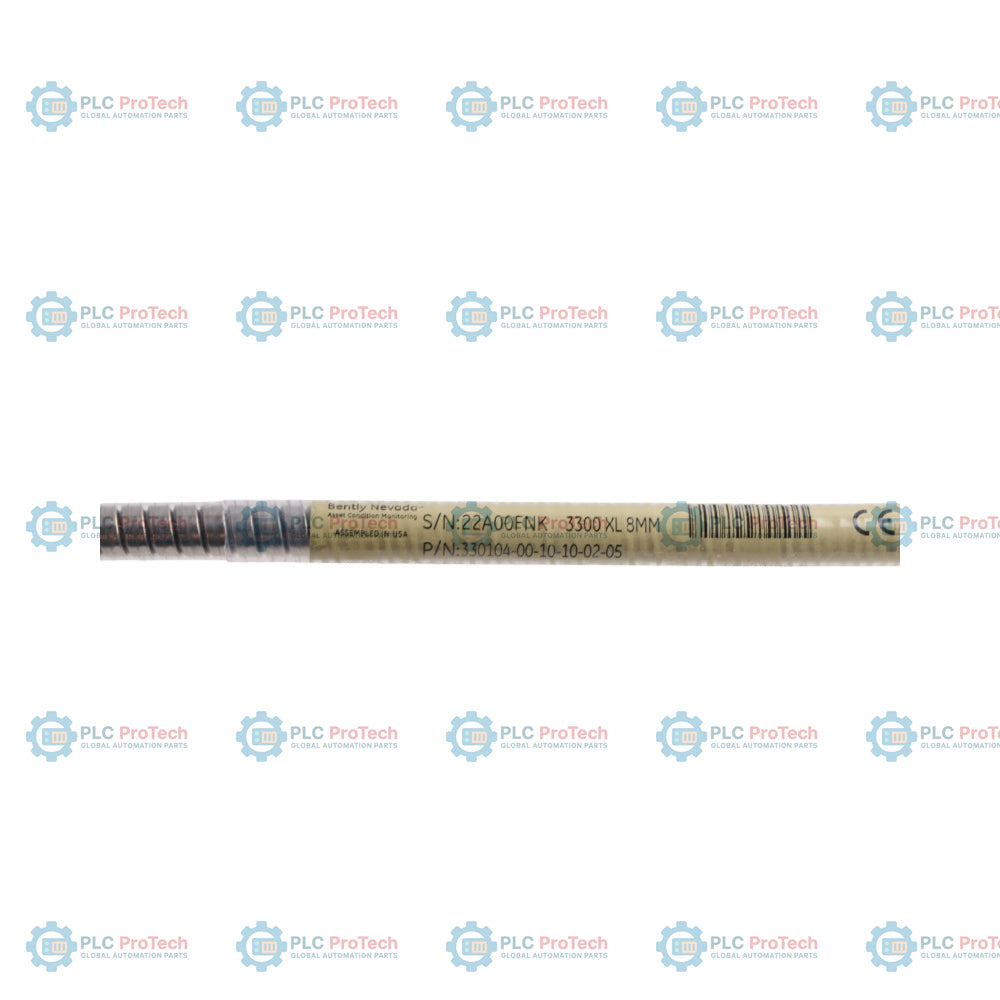

Bently Nevada 330104-00-10-10-02-05 3300 XL 8 mm Yakınlık Probu

SKU 330104-00-10-10-02-05

Stokta

12-month warranty
Free returns within 30 days

Üretici: Bently Nevada
Ürün No.: 330104-00-10-10-02-05
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: 3300 XL 8 mm Yakınlık Probu
Barkod: 8537101190
Ödeme: T/T, Western Union
Ağırlık: 320g
Boyutlar: 200 mm x 200 mm x 30 mm (Y x G x D)
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Seçenek 00 (0 mm dişsiz uzunluk) ve Seçenek 10 (100 mm toplam gövde uzunluğu), paslanmaz çelik zırhlı bu 3300 XL 8 mm yaklaşım probu yapılandırmasını belirtir - 330104-00-10-10-02-05. Metrik dişli bu 3300 XL 8 mm yaklaşım probu, M10 x 1 dişlere ve tamamen dişli bir muhafazaya sahiptir; kablo üzerindeki entegre paslanmaz çelik zırh sayesinde fiziksel koruma ve çevresel kirleticilere karşı direnç sağlar. Zırhsız 330103 modelinin aksine bu yapılandırma, zorlu ortamlarda mekanik aşınmayı, sıkışmayı ve kesilerek hasar görmeyi önleyen zırhlı bir kablo kanalı içerir. 1,0 metrelik toplam uzunluk, doğrudan montaj için tasarlanmıştır; konektör koruyucusu olmayan minyatür koaksiyel ClickLoc konektörüyle sonlanır (Seçenek 02) ve ATEX, IECEx ve CSA tehlikeli alan sertifikalarına sahiptir (Seçenek 05).

Prob, girdap akımı prensibiyle çalışır ve prob ucu ile hedef mil arasındaki statik ve dinamik mesafeleri ölçer. Eşleşen bir uzatma kablosu ve 3300 XL Proximitor sensörü gerektiren komple bir 3300 XL 8 mm transdüser sisteminin parçası olarak çalışır. Bu özel model, metrik makine muhafazaları içinde kısa mesafelerde ağır mekanik koruma gerektiren uygulamalar için yapılandırılmıştır.

Özellikler

Seçenek 00, tamamen dişli bir muhafaza üzerindeki 0 mm dişsiz uzunluğu belirtir.
Seçenek 10, M10 x 1 dişlere sahip 100 mm toplam metrik gövde uzunluğunu tanımlar.
Entegre paslanmaz çelik zırh (330104 temel modeli), koaksiyel kabloya fiziksel koruma sağlar.
Seçenek 10 toplam uzunluğu, 1,0 metrelik (3,3 fit) entegre kablo grubunu belirtir.
Seçenek 02, konektör koruyucusu olmayan minyatür ClickLoc koaksiyel konektörü belirtir.
Seçenek 05, tehlikeli alan operasyonları için CSA, ATEX ve IECEx kurum onaylarını belirtir.
Bently Nevada 3300 XL Proximitor Sensörü ve standart uzatma kablolarıyla tamamen uyumludur.

Uygulamalar

Döner makinelerde mil titreşimi ve konum ölçümleri.
Radyal dinamik mil yer değiştirmesi izleme.
Eksenel konum ve rotor itme kuvveti ölçümü.
Buhar türbinleri, gaz türbinleri, kompresörler ve endüstriyel pompaların içindeki makinelerin korunması.
Kablo kanalı içinden veya yüksek aşınmaya maruz mekanik parçaların çevresinden zırhlı yönlendirme gerektiren uygulamalar.

Sipariş Bilgileri

Seçenek / Segment	Bu SKU'daki Kod	Anlam / Yapılandırma
Sipariş Edilebilir Parça Numarası	330104-00-10-10-02-05	Zırhlı, M10 x 1 Dişli 3300 XL 8 mm Yakınlık Probu
A - Dişsiz Uzunluk Seçeneği	00	0 mm dişsiz uzunluk (tam dişli kasa)
B - Toplam Kasa Uzunluğu Seçeneği	10	100 mm toplam kasa uzunluğu
C - Toplam Uzunluk Seçeneği	10	Toplam 1.0 metre (3.3 feet) kablo uzunluğu
D - Konnektör ve Kablo Tipi Seçeneği	02	Minyatür koaksiyel ClickLoc konnektörü, standart kablo
E - Kuruluş Onayı Seçeneği	05	CSA, ATEX, IECEx Onayları

Teknik Özellikler

Üretici	Bently Nevada
Parça Numarası / Model	330104-00-10-10-02-05
Ürün Ailesi	3300 XL 8 mm Yakınlık Transdüseri Sistemi
Prob Ucu Çapı	8.0 mm (0.31 in)
Kasa Dişi	M10 x 1
Kasa Malzemesi	Paslanmaz çelik
Zırh Tipi	Esnek paslanmaz çelik zırh
Kablo Tipi	75 ohm koaksiyel kablo
Konnektör Tipi	Minyatür erkek ClickLoc koaksiyel konnektör
Çalışma Sıcaklığı	-52 degC ila +177 degC (-62 degF ila +350 degF)
Basınç Contası Sınırı	Prob ucu ile konnektör arasında 7.0 bar (100 psi) diferansiyel basınç
Minimum Bükülme Yarıçapı	38.1 mm (1.5 in) zırhlı kablo için
Ağırlık	0.32 kg
Boyutlar	200 mm x 200 mm x 30 mm (Y x G x D) (sarılı montaj)

Montaj Kılavuzu

Diş Kavrama: Montaj sırasında sıkışmayı önlemek için M10 x 1 dişleri için önerilen maksimum diş kavrama uzunluğu 15 mm'dir.
Tork Sınırları: ClickLoc koaksiyel konnektörlerini elinizle sıkın. Koaksiyel bağlantı noktalarında aşırı güç veya alet kullanmayın.
Kablo Güzergâhı: Kıvrılmayı veya ezilmeyi önlemek için zırhlı kabloyu yapısal çerçeveler boyunca döşeyin ve minimum 38.1 mm (1.5 in) bükülme yarıçapını koruyun.
Lineer Aralık Kalibrasyonu: Dijital voltmetreyi Proximitor sensör çıkışına bağlayarak sensörün, 3300 XL 8 mm sisteminin lineer aralığı içinde (genellikle 2.0 mm / 80 mil) fiziksel olarak aralıklı olduğundan emin olun.

Uygunluk ve Sertifikalar

ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90C...T280C Dc (EPL Ga ve EPL Dc); Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc
CSA/cNRTLus: Sınıf I, Bölge 0: AEx/Ex ia IIC T5...T1 Ga; Sınıf I, Bölüm 2, Gruplar A, B, C, D; Sınıf II, Gruplar E, F, G; Sınıf III
CE İşareti: EMC Direktifi 2014/30/EU ve RoHS Direktifi 2011/65/EU ile uyumludur
İşlevsel Güvenlik: SIL 2 sertifikalı (HFT = 0), SIL 3 özellikli (HFT = 1)

FAQ

330104 model tanımlayıcısı neyi ifade eder?

330104 model tanımlayıcısı, metrik M10 x 1 muhafaza dişlerine ve kablo üzerinde entegre esnek paslanmaz çelik koruyucu zırha sahip 3300 XL 8 mm yaklaşım probunu ifade eder.

Bu prob için dişsiz ve muhafaza uzunluklarına ilişkin ölçüler nelerdir?

Bu yapılandırmada dişsiz uzunluk 0 mm (Seçenek 00), toplam muhafaza uzunluğu ise 100 mm’dir (Seçenek 10); bu da paslanmaz çelik muhafazanın uçtan arka altıgen kilit somununa kadar tamamen dişli olduğu anlamına gelir.

Bu prob için konnektör koruyucu gerekli mi?

Hayır, Seçenek 02 konnektör tipi, ek bir konnektör koruyucu kılıf olmadan standart olarak sunulan minyatür koaksiyel ClickLoc konnektör içerir.

330104-00-10-10-02-05 yapılandırmasının toplam kablo uzunluğu nedir?

Bu prob, prob ucundan erkek koaksiyel konnektörün ucuna kadar ölçülen toplam 1,0 metre (3,3 fit) kablo uzunluğuyla üretilmiştir.

Seçenek 05 kapsamında hangi onaylar yer alır?

Seçenek 05, CSA, ATEX ve IECEx onayları dâhil olmak üzere, kendinden emniyetli ve alevlenmez bölgelerde kullanılmaya yönelik tehlikeli ortamlar için uluslararası güvenlik sertifikalarını belirtir.
