Bently Nevada 330130-045-03-05 3300 XL Zırhlı Uzatma Kablosu

SKU 330130-045-03-05

Stokta

12-month warranty
Free returns within 30 days

Üretici: Bently Nevada
Ürün No.: 330130-045-03-05
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: 3300 XL Standart Uzatma Kablosu
Barkod: 8537101190
Ödeme: T/T, Western Union
Ağırlık: 460g
Boyutlar: 250 mm x 250 mm x 45 mm (Y x G x D)
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

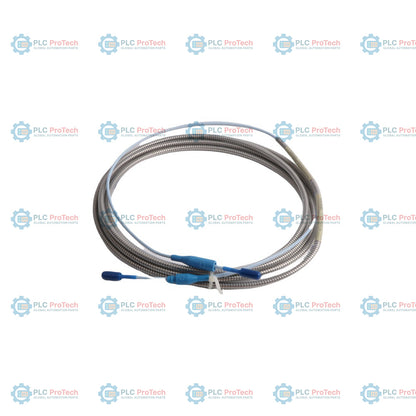

Option 045 (4,5 metre uzunluk) ve Option 03 (konnektör koruyuculu zırhlı kablo), bu 3300 XL standart uzatma kablosu yapılandırmasını belirtir - 330130-045-03-05. Bu 3300 XL zırhlı uzatma kablosu, 3300 XL 8 mm yaklaşım probundan uyumlu bir 3300 XL Proximitor sensörüne yüksek frekanslı girdap akımı sinyalleri iletir. Ağır endüstriyel makine ortamlarında kalibrasyon empedansını koruyarak elektriksel bağlantı görevi görür.

Entegre esnek paslanmaz çelik zırh (Option 03), kablo çekirdeğini mekanik ezilme risklerine, şiddetli aşınmaya ve gövdenin keskin kenarlarına karşı korur. Bu özel yapılandırmada ayrıca koaksiyel bağlantıyı yağlama yağlarından, sudan ve ortam tozundan yalıtan önceden takılmış bir florosilikon konnektör koruyucu bulunur. Option 05 onaylarıyla bu kablo, tehlikeli ortamlar için uluslararası güvenlik sertifikalarını karşılar ve sertifikasız standart yapılandırmalardan ayrılır.

Özellikler

Paslanmaz Çelik Zırh: Esnek metalik zırh, fiziksel ezilme tehlikelerine ve keskin bükülmelere karşı direnç sağlamak için koaksiyel kabloyu sarar.
Önceden Takılmış Konnektör Koruyucu: Elastomer kılıf, koaksiyel bağlantıyı sıvı girişine ve partikül kontaminasyonuna karşı yalıtır ve sızdırmaz hale getirir.
4,5 Metre Kablo Uzunluğu: Option 045, sistemin elektriksel uzunluk gereksinimleriyle eşleşmek için gereken fiziksel uzunluğu belirtir.
ClickLoc Koaksiyel Konnektörler: Altın kaplamalı pirinç konnektörler mekanik olarak birbirine kilitlenerek yapısal makine titreşimi altında kendiliğinden gevşemeyi önler.
Tehlikeli Bölge Sertifikasyonu: Option 05 sınıflandırması kapsamında ATEX, IECEx ve CSA tehlikeli bölgeleri için sertifikalıdır.

Uygulamalar

Buhar türbini mili radyal titreşimi ve eksenel itme konumu takibi
Endüstriyel gaz türbini yatak muhafazaları ve gövde titreşim yolları
Yüksek basınçlı kompresör mil hareketi ve göreli genleşme izleme
Petrokimya pompalarında itme yatağı yağ filmi kama kalınlığı ölçümleri

Sipariş Bilgileri

Seçenek Segmenti	Bu SKU'daki Kod	Açıklama / Seçilen Seçenek
Sipariş Edilebilir Parça Numarası	330130-045-03-05	Zırhlı, konektör koruyuculu ve onaylı 3300 XL Standart Uzatma Kablosu
A - Kablo Uzunluğu Seçeneği	045	4,5 metre (14,8 feet) uzunluk
B - Konektör Koruyucu ve Kablo Seçeneği	03	Konektör koruyuculu zırhlı kablo
C - Kurum Onayı Seçeneği	05	CSA, ATEX ve IECEx tehlikeli alan onayları

Teknik Özellikler

Üretici	Bently Nevada (Baker Hughes)
Parça Numarası / Model	330130-045-03-05
Ürün Serisi	3300 XL 8 mm Yakınlık Transdüseri Sistemi
Kablo Uzunluğu	4,5 m (14,8 feet)
Zırh Malzemesi	Esnek paslanmaz çelik dış kılıf
Konektör Türü	Minyatür koaksiyel ClickLoc (altın kaplama)
Konektör Koruyucu Malzemesi	Floro-silikon kauçuk
Nominal DC Direnci (Merkezi İletken)	0,99 +/- 0,15 ohm
Nominal DC Direnci (Dış İletken)	0,30 +/- 0,06 ohm
Nominal Kapasitans	69,9 pF/m tipik
Maksimum Zırh Dış Çapı	7,67 mm
Maksimum Zırh Yüksüğü Çapı	10,2 mm
Konektör Koruyucunun Maksimum Çapı	12,4 mm
Çalışma ve Saklama Sıcaklığı	-52 degC ila +177 degC (-62 degF ila +350 degF)
Ağırlık	0,46 kg
Boyutlar	250 mm x 250 mm x 45 mm (Y x G x D) (ambalajlı bobin)

Kurulum Talimatları

Yakınlık probu ile uzatma kablosunun toplam uzunluğunun, Proximitor sensörünün toplam sistem kalibrasyon değerine (toplam uzunluk 5,0 metre veya 9,0 metre) uygun olduğunu doğrulayın. Altın renkli ClickLoc bağlantı parçalarını sağlam şekilde klik sesi duyulana kadar bağlayın. Altın renkli konektör kovanlarında standart pense kullanmayın; yalnızca elle uygulanan kuvveti veya özel koaksiyel konektör aletini kullanın. İç koaksiyel dielektrik katmanların bozulmasını önlemek için 25,4 mm (1,0 inç) minimum statik bükülme yarıçapına uyun.

Uygunluk ve Sertifikalar

CSA: Sertifikalı bariyerlerle bağlandığında tehlikeli alanlarda kullanım için onaylıdır.
ATEX/IECEx: Bölge 0, Bölge 1 ve Bölge 2 için kendinden emniyetli ve kıvılcım çıkarmayan yapılandırmalar.
CE/RoHS: Avrupa standardı çevresel kısıtlamalarına uygundur.

FAQ

Bently Nevada 330130-045-03-05'teki 045 segmenti neyi belirtir?

045 segmenti, nominal kablo uzunluğunun 4,5 metre veya yaklaşık 14,8 fit olduğunu belirtir.

Option 03 kablo konfigürasyonu hangi korumayı sağlar?

Option 03, triaxial kablonun üzerinde esnek paslanmaz çelik zırhlı bir kılıf ve önceden takılmış bir florosilikon konektör koruyucusu sağlar.

Bu kablonun tehlikeli alan sertifikası var mı?

Evet, option 05, kablonun tehlikeli ortamlar için CSA, ATEX ve IECEx onaylarına sahip olduğunu belirtir.

Bu uzatma kablosundaki koaksiyel bağlantılar nasıl sabitlenir?

Kablo, diş açma gerektirmeden elle güvenli şekilde birbirine geçirilebilen, altın kaplama ClickLoc konektörlerle donatılmıştır.
