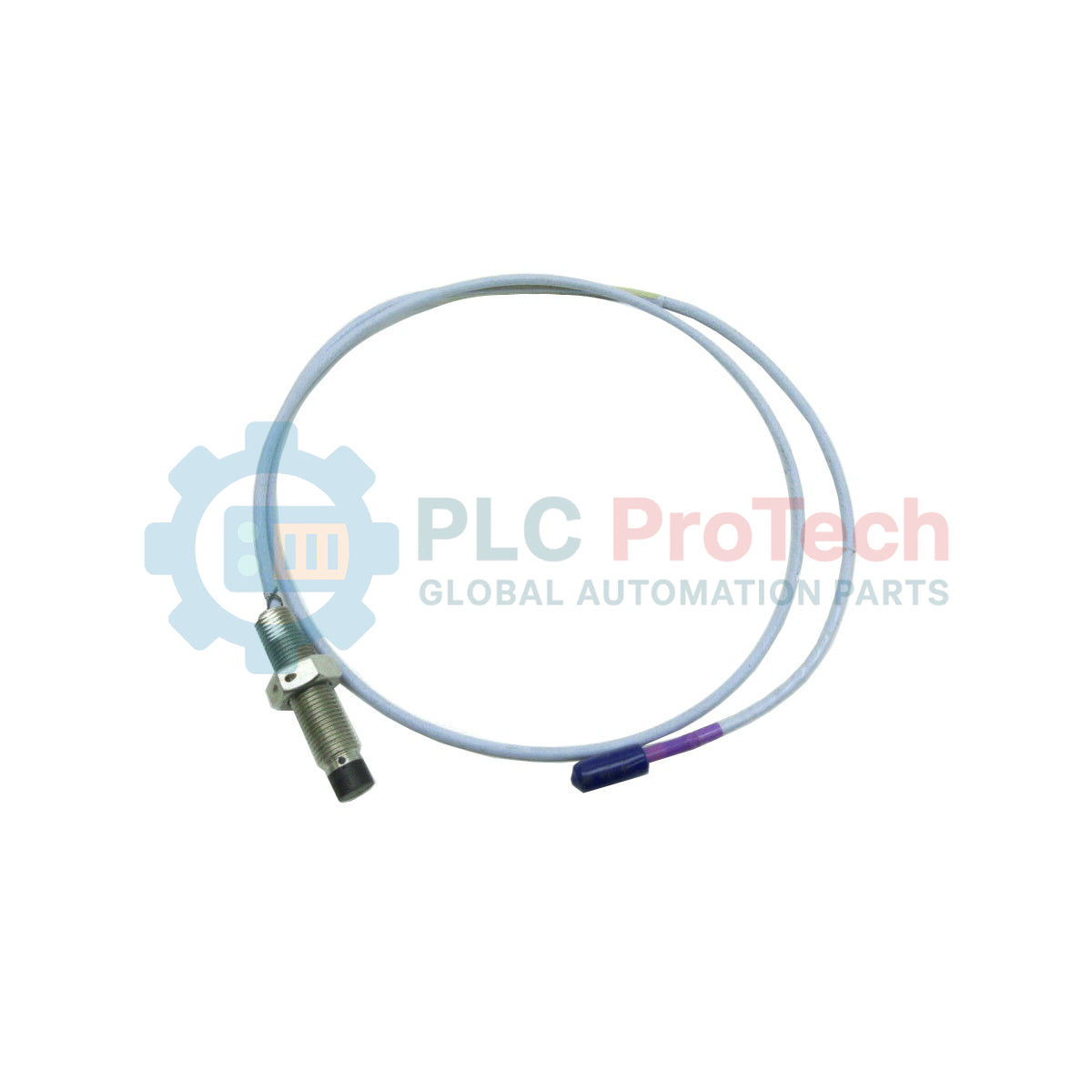

Bently Nevada 330701-00-15-50-01-CN 3300 XL 11 mm Yakınlık Probu

Açıklama

Zorlu endüstriyel ortamlarda yüksek güvenilirlikli titreşim ve mil konumu izleme için tasarlanan Bently Nevada 330701-00-15-50-01-CN, sağlam 3300 XL 11 mm Yakınlık Probları ailesine aittir. Bu sistem, standart 8 mm problara kıyasla daha geniş doğrusal ölçüm aralığı sunarak daha büyük yer değiştirmelerin takip edilmesini gerektiren uygulamalarda son derece etkili olur. Özel yapılandırma; 0,0 inç dişsiz uzunluk, 1,5 inç toplam kasa uzunluğu ve 5,0 metre (16,4 fit) toplam kablo uzunluğu içerir. Entegre konektör koruyuculu minyatür koaksiyel ClickLoc konektörüyle donatılmıştır; bu sayede zorlu çalışma koşullarında olağanüstü sinyal bütünlüğü ve sıvı girişine karşı direnç sağlanır.

Özellikler

• Genişletilmiş Doğrusal Aralık: 3300 XL 11 mm serisinin bir parçası olarak daha geniş mekanik aralıklar boyunca doğru yer değiştirme ölçümleri sunar.
• Sağlam Kasa Malzemesi: Zorlu endüstriyel ortamlarda uzun süreli korozyon direnci sağlamak üzere AISI 304 paslanmaz çelikten (SST) üretilmiştir.
• Dayanıklı Uç Tasarımı: Prob ucu, yüksek sıcaklıklara ve kimyasal maruziyete dayanacak şekilde Polifenilen sülfürden (PPS) kalıplanmıştır.
• Çevresel Koruma: Sızdırmazlık, prob ucu ile kasa arasındaki diferansiyel basıncı yönetmek üzere tasarlanmış güvenilir bir Viton O-ring kullanılarak sağlanır.
• Yüksek Bütünlüklü Bağlantı: Elektriksel gürültüye ve sıvı kirlenmesine karşı koruma sağlamak üzere minyatür koaksiyel ClickLoc konektörü ve koruyucu kılıfla birlikte sunulur.

Uygulamalar

• Buhar ve gaz türbini mili titreşimi ve eksenel konum ölçümü.
• Hidroelektrik jeneratör millerinin hizalanması ve radyal titreşim izleme.
• Büyük endüstriyel kompresörlerin, genleştiricilerin ve pompaların izlenmesi.
• Ağır döner makinelerde eksenel itme ve radyal yer değiştirme takibi.

Teknik Özellikler

Deneysel Mühendislik Bulguları

Alternatif Modeller ve Uyumluluk

11 mm yakınlık probu, doğru çalışma için eşleşen bir 3300 XL 11 mm Proximitor Sensor gerektirir. Bobin empedansı ve kalibrasyon eğrilerindeki farklılıklar ciddi doğrusal olmamaya neden olarak makine koruma sisteminin doğruluğunu bozacağından, bu probu standart 8 mm veya 5 mm Proximitor Sensor ile eşleştirmeye çalışmayın.

Uygulama Hataları ve Mühendislik Notları

11 mm problar daha büyük fiziksel çapa sahip olduğundan, bitişik metal yapılara veya diğer ​​problara çok yakın monte edilirlerse yandan görmeye (çapraz karışmaya) daha yatkındırlar. İstenmeyen sinyal parazitlerini ve hatalı titreşim ölçümlerini önlemek için OEM teknik referansında belirtilen minimum açıklık değerlerine uyduğunuzdan emin olun.

Devreye Alma ve Kablolama İpuçları

5 metrelik koaksiyel kabloyu döşerken minimum bükülme yarıçapını ihlal eden keskin bükülmelerden kaçının. Konektör koruyucusunu yerine kaydırmadan önce ClickLoc koaksiyel bağlantısının tamamen temiz, kuru ve yağ veya gres içermediğinden emin olun. Altın pimlerdeki çok küçük bir kirlenme bile sinyal gürültüsüne neden olabilir veya sahte mil yer değiştirmesi izlenimi yaratabilir.

Montaj Talimatları
