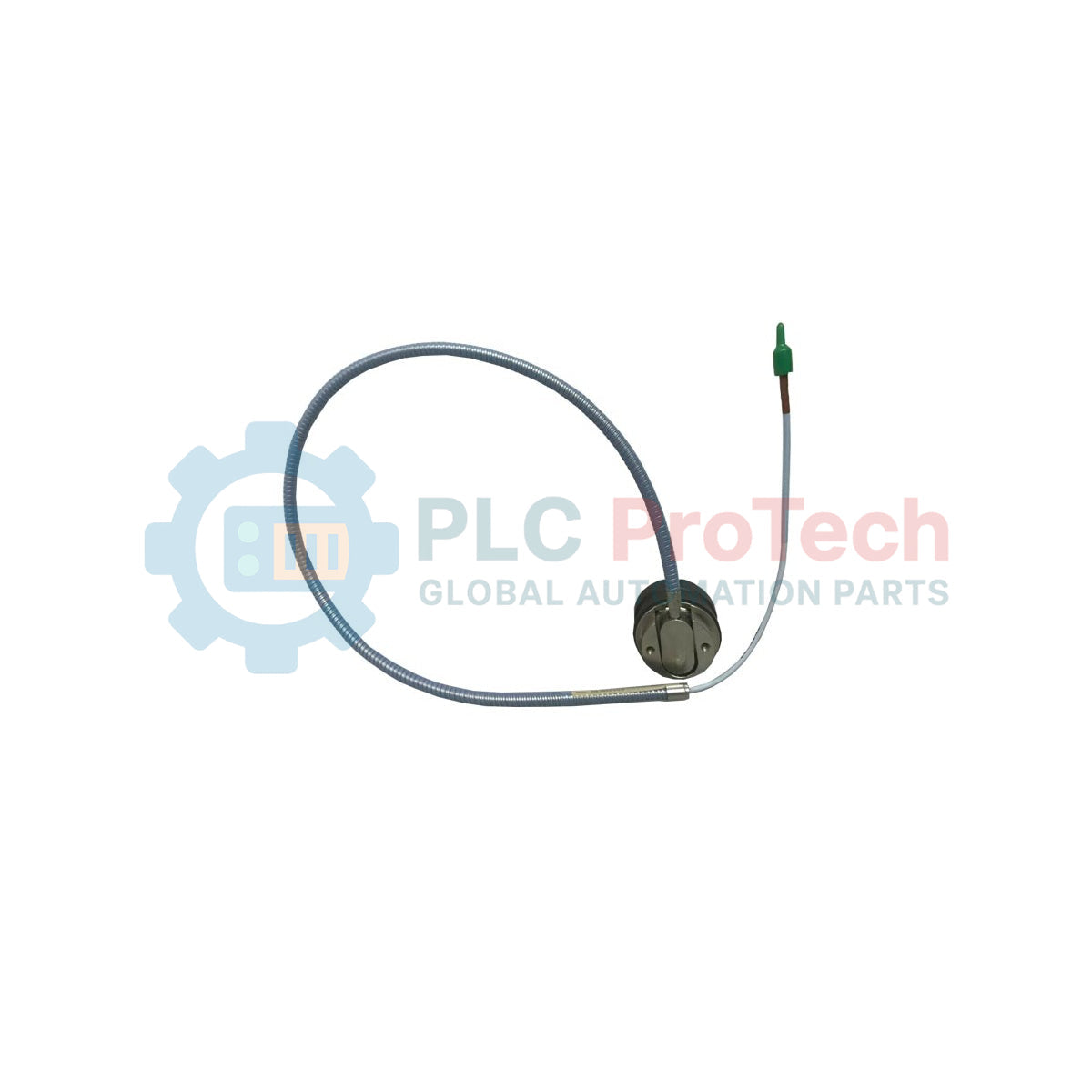

Bently Nevada 330876-03-90-00-CN 3300 XL 50 mm Yakınlık Probu

Açıklama

Kritik yapısal ve dinamik yer değiştirme geri bildirimi sağlayan Bently Nevada 330876-03-90-00-CN, temassız titreşim ve konum ölçümleri için tasarlanmış, ağır hizmet tipi, dişsiz bir 3300 XL 50 mm Yakınlık Probu olarak çalışır. Endüstriyel makine koruma sistemleriyle doğrudan arayüz oluşturacak şekilde tasarlanan bu dönüştürücü, büyük ölçekli döner ekipmanlarda mil titreşimi ve eksenel konumun yüksek hassasiyetli ölçümlerini sunar. AISI 304 paslanmaz çelik muhafaza, yandan kablo yönlendirmesine sahip 1,99 inçlik pürüzsüz bir çapla yapılandırılmıştır ve dar mekanik alanlarda düşük profilli kuruluma olanak tanır. Diferansiyel basınç sınırlarına dayanması için Viton O-ringlerle sızdırmazlığı sağlanmış sağlam bir Polifenilen Sülfür (PPS) uç içerir ve proses sıvısının ilerlemesini önlemek için yüksek sıcaklıkta FluidLoc kablo düzeneğinden yararlanır.

Temel Özellikler

• Yüksek Sıcaklık FluidLoc Kablosu: Aşırı koşullarda kablo hattı boyunca sızdırmazlık bütünlüğünü koruyarak iç sıvı ve gaz baypasını engellemek üzere tasarlanmıştır.
• Viton O-Ring Sızdırmazlığı: Prob ucu ile dış muhafaza arasındaki diferansiyel basıncı izole edip sızdırmazlığını koruyacak şekilde tasarlanmıştır.
• AISI 304 Paslanmaz Çelik Gövde: Zorlu buhar türbini ve kompresör ortamlarında yüksek mekanik rijitlik ve kimyasal direnç sağlar.
• Yandan Çıkışlı Pürüzsüz Muhafaza: 1,99 inç çapındaki dişsiz muhafaza tasarımı, optimize edilmiş yan boşluklu montaja olanak tanır.
• Uzatılmış Uzunlukta Sistem: Doğrudan 9,0 metrelik sistem yapılandırması, belirli sistem topolojilerinde ara uzatma kablolarına duyulan ihtiyacı ortadan kaldırır.

Uygulamalar

• Büyük buhar ve gaz türbini jeneratörlerinde itme ve radyal mil titreşimi izleme.
• Şebeke ölçekli türbinlerde diferansiyel genleşme ve eksenel konum ölçümü.
• Hidroelektrik jeneratörlerinde mil hizalaması ve yapısal yer değiştirme takibi.
• Ağır sanayi dişli kutuları, büyük ölçekli pompalar ve santrifüj kompresörler.

Teknik Özellikler

Ampirik Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

3300 XL 50 mm yakınlık probu sistemi, geniş doğrusal aralık gerektiren uygulamalar (örneğin diferansiyel genleşme izleme) için özel olarak tasarlanmıştır. 50 mm probun standart 3300 XL 8 mm veya 11 mm Proximitor Sensörleriyle uyumlu olmadığını bilmek kritik önem taşır. Bu model yalnızca özel bir 3300 XL 50 mm Proximitor Sensörü ile eşleştirilmelidir. Sensör türlerinin değiştirilmesi veya karıştırılması ciddi ölçek faktörü hatalarına ve sistem kalibrasyonunun başarısız olmasına neden olur.

Uygulama Tuzakları ve Mühendislik Notları

3300 XL probları, basınç altında sıvı geçişini önlemek için çift Viton O-ring ile donatılmış olsa da, standart fabrika prosedürü kapsamında sevkiyat öncesinde yüksek basınç testine tabi tutulmazlar. Uygulama ortamı basınçlı yağ karterlerine daldırmayı veya kritik muhafaza sınırlarını içeriyorsa, devreye almadan önce kullanıcı tarafından basınç doğrulaması veya dinamik basınç sızdırmazlık testi yapılması önemle tavsiye edilir. Ayrıca, yüksek hızlı türbin egzoz güzergâhlarında yüksek mekanik kesme kuvvetlerini önlemek için FluidLoc kablosunun yeterli kanal korumasıyla desteklendiğinden emin olun.

Devreye Alma ve Kablolama İpuçları

Devasa 50 mm prob ucu çapı nedeniyle mekanik çapraz etkileşim açıklık bölgesinin kesinlikle korunmasını sağlayın. Yanlış kalibrasyon kaymalarını önlemek için bitişik metal yapıları öngörülen RF algılama alanının dışında tutun (genellikle radyal yönde en az 3 prob ucu çapı mesafe bırakılmalıdır). 9,0 metrelik seçenek kullanılırken yüksek frekanslı koaksiyel kabloyu kesinlikle kısaltmayın veya eklemeyin; fiziksel kablo uzunluğunda yapılacak her türlü değişiklik sistemin elektriksel ayarını bozarak sinyal doğruluğunu düşürür.

Kurulum Talimatları
